紧凑型船用发电机组控制配电柜体设计

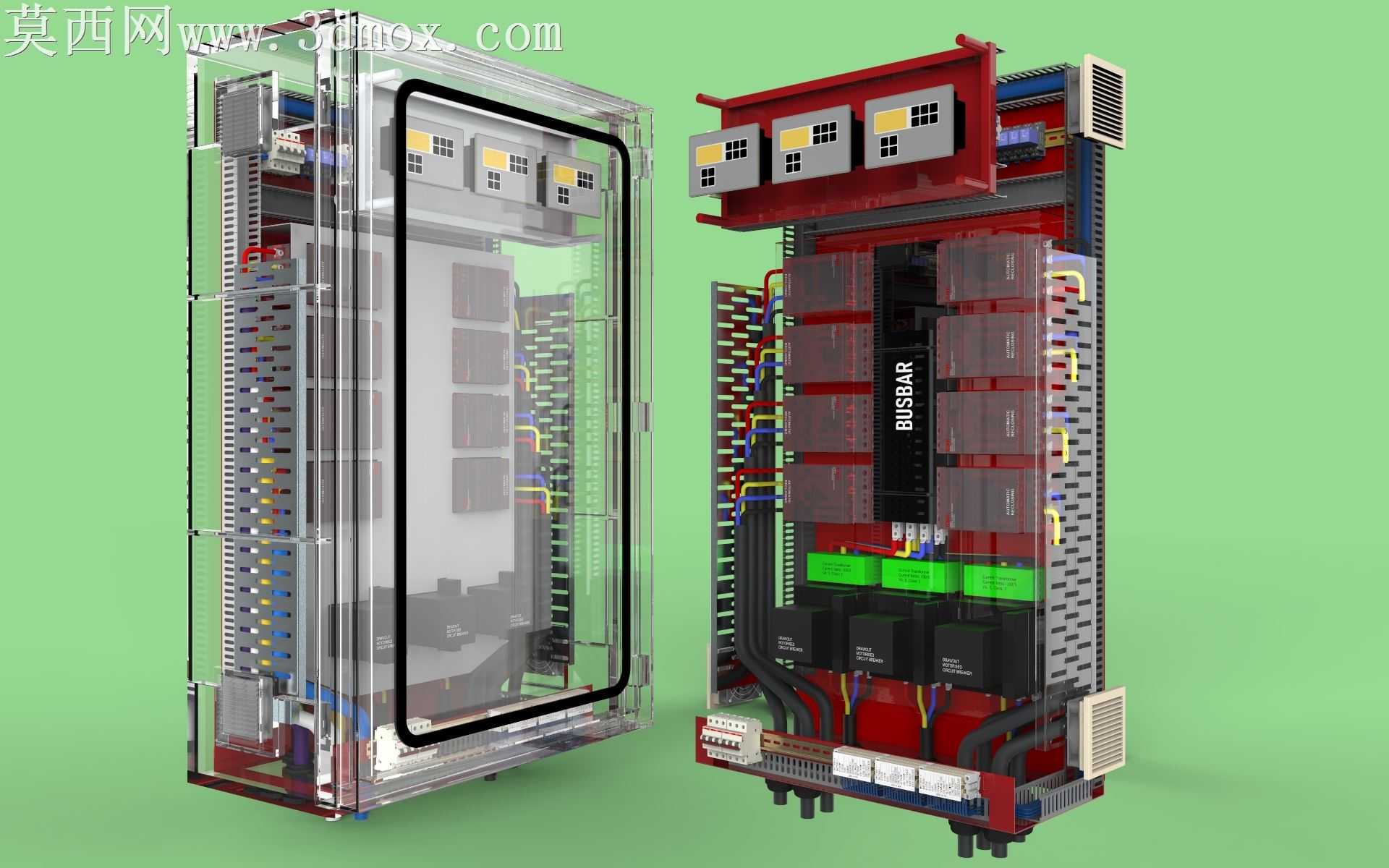

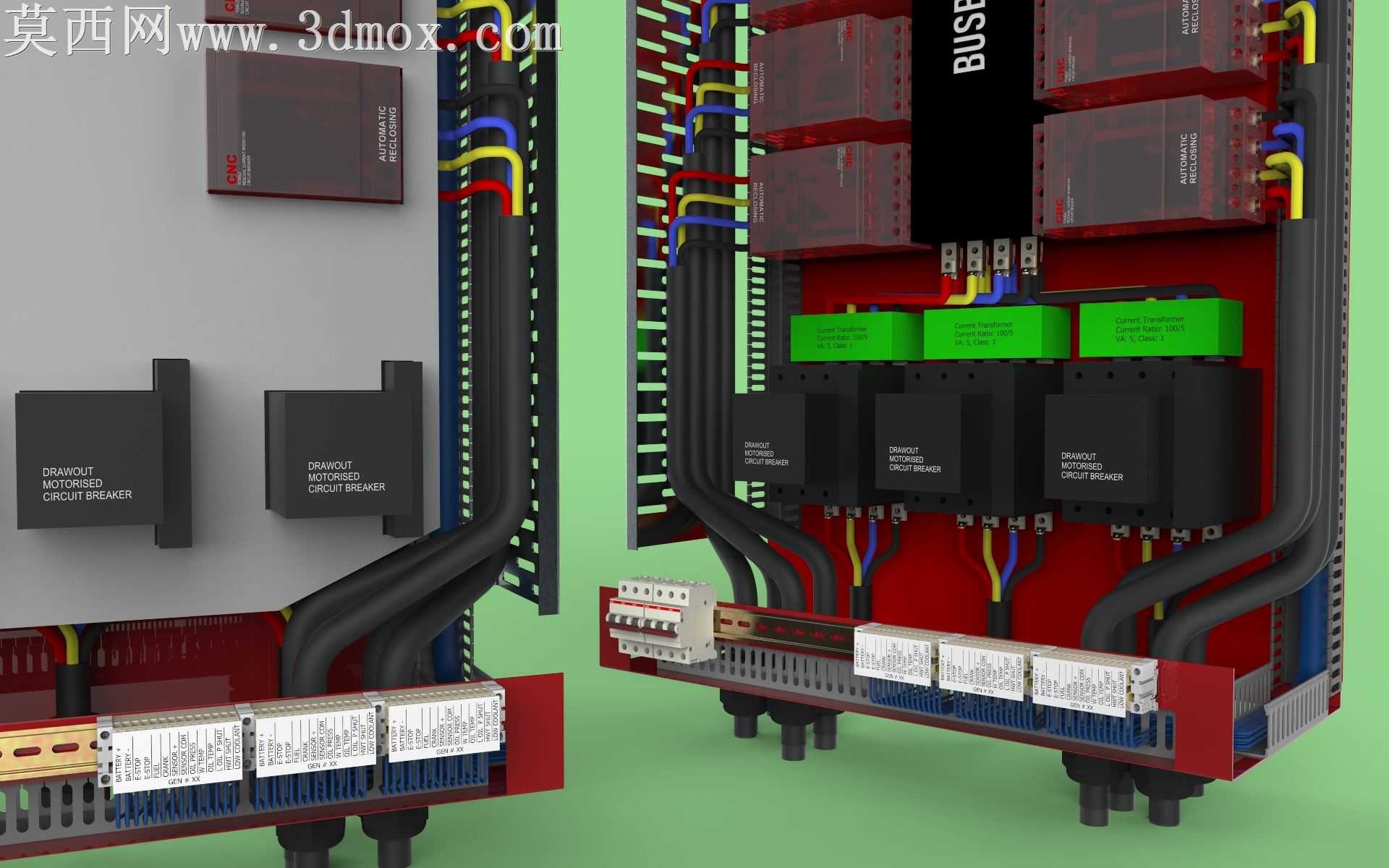

本作品为适配小型狩猎小艇等船舶场景设计的紧凑型发电机组控制配电一体化柜体，采用三维参数化建模完成整体方案搭建，建模过程中严格遵循船用电气设备的空间约束要求，在极小的柜体容积内完成全部功能模块的布局规划。建模阶段首先搭建柜体的整体框架结构，区分透明防护外罩与内部安装骨架两个独立装配层级，外罩部分采用透明亚克力材质参数化建模，预留密封胶条安装槽与门锁固定位，还原柜体的防护密封结构；内部安装骨架采用冷轧钢板材质设定，按照电气间隙要求规划分层安装位，从顶部进线区到底部出线区依次排布主断路器模块、汇流排组件、控制继电器组、接线端子排等核心部件。渲染阶段针对不同部件赋予对应材质属性，透明外罩设置轻微折射与表面磨砂质感，内部铜质汇流排赋予金属铜材质并做轻微氧化质感处理，黑色断路器模块设置哑光阻燃塑料材质，接线线缆按照相序区分红、蓝、黄、黑等不同色彩材质，布线过程严格遵循横平竖直的工业布线规范，预留合理的弯曲半径避免线缆应力损伤。结构设计上采用集成化思路，将自动重合闸RCD作为主配电断路器整合进控制面板区域，省去额外的独立安装空间，汇流排采用竖向集成排布方式，两侧预留走线槽位用于二次控制线的规整布置，柜体上下两端设置通风散热栅格，对应内部发热模块的位置预留散热风道，避免紧凑布局带来的积热问题。整体设计在满足发电机组控制、配电保护全部功能的前提下，将柜体体积压缩至常规同功率配电装置的三分之二，适配小型船舶狭窄的安装空间，所有部件的安装位均预留标准紧固件孔位，符合电气柜的通用装配工艺要求，建模过程中对每个部件做了干涉检查，确保实际生产装配时无部件碰撞问题，渲染输出的效果图清晰展示了柜体的内外结构与部件排布逻辑，可直接用于方案评审与生产指导。
