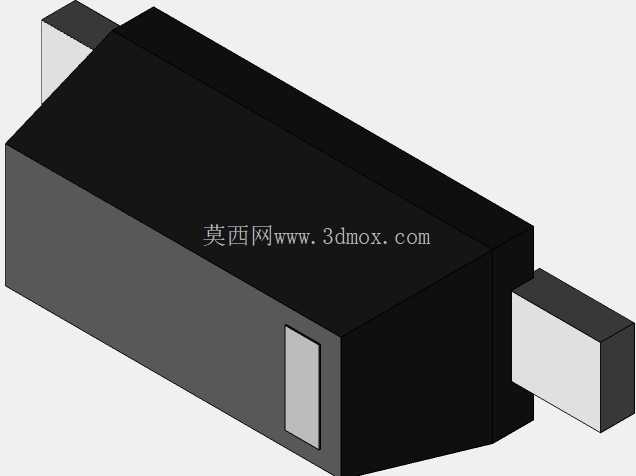

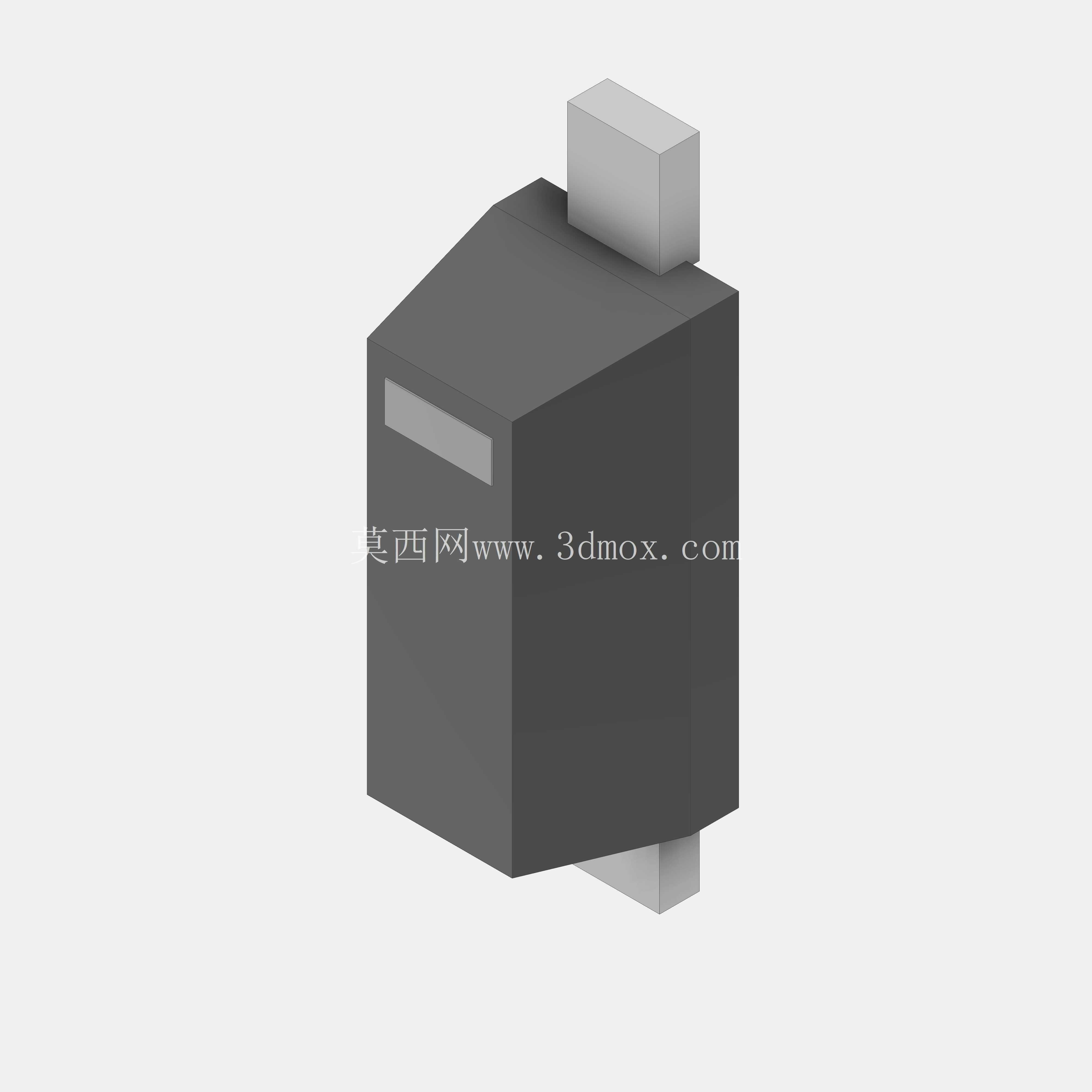

贴片式SMD323F封装二极管三维结构

在高密度PCB设计场景中，SMD323F封装的贴片二极管是板级电路里极为常见的半导体保护与整流器件，这类器件的三维建模精度直接影响PCB Layout阶段的干涉检查、装配仿真以及后续钢网开制、SMT贴片编程的准确性。做这类小型贴片元件的三维建模时，首先要明确其安装边界：这类器件采用表面贴装工艺，焊接在PCB表层焊盘上，本体高度极低，整体外形为切角长方体结构，顶部带有极性标识的切边是建模时必须还原的关键特征，避免生产时出现极性反向的装配错误。

从实际电路应用来看，这类小尺寸贴片二极管常被用于消费电子、通讯终端、工业控制板卡的信号整流、ESD防护、续流回路中，因为323F封装的占位面积极小，适合在布线密度极高的便携类电路板上使用，比如手机主板、小型通讯模块、便携检测设备的板卡上，这类器件往往会批量布置在接口附近、电源回路入口处，承担瞬态电压抑制、单向导通的功能。建模过程中，不能只做简单的方块拉伸，要还原本体的切角结构——这个切角是产线贴片时视觉识别极性的关键标记，同时两端的焊端部分要和本体做出明确的结构区分，焊端的金属部分要突出本体底面一定厚度，匹配实际SMT焊接时焊锡浸润的高度空间，避免在装配仿真时出现器件与PCB板面干涉、或者焊端与焊盘对齐偏差的问题。

很多新手建模时容易忽略这类小型器件的安装公差预留，实际上在做PCB器件库的三维模型时，要考虑器件本身的尺寸公差：本体的长宽尺寸要按照器件手册的标称最大值来做边界，这样在做板级布局的干涉检查时，才能提前发现相邻器件之间的间距不足问题，避免实际贴片时出现器件碰撞、或者焊接后因为器件公差导致的外壳干涉。另外，这类二极管的两个引出端是金属化端面，建模时要保证端面的平面度，和PCB焊盘的接触面完全贴合，不能出现倾斜或者悬空的结构，否则在做热仿真分析时，会因为接触热阻的计算偏差，导致器件工作温升的仿真结果失真，影响后续电路可靠性设计的判断。

从结构设计的角度来说，这类微型半导体器件的三维模型不需要做内部晶圆、引线的细节还原，因为板级设计阶段只需要考虑外部装配边界、视觉识别特征、安装干涉问题，过度还原内部结构反而会增加模型的数据量，拖慢整个PCB装配文件的运行速度。建模时优先保证外部轮廓的准确性：本体的切角位置、角度要和实物一致，焊端的宽度、伸出长度要匹配标准焊盘的设计尺寸，本体顶部的标识区域可以做简化的平面特征，不需要雕刻具体的丝印字符，只要保留极性识别的结构特征即可，满足装配时的视觉对位需求。

在实际的工程应用中，这类小型贴片器件的三维模型是PCB数字化样机的基础组成部分，整个板卡的装配仿真、虚拟评审都依赖每个器件模型的边界准确性，哪怕是一个几毫米大小的二极管，如果模型尺寸偏差过大，都可能导致评审时误判板卡的装配空间，比如在做紧凑结构的通讯模块设计时，板卡上方往往距离结构外壳只有零点几毫米的间隙，如果二极管模型的高度做小了，实际生产时就会出现器件顶壳的问题，导致整个产品装配失败。所以建模时要严格对照器件的实际安装高度，包括焊端焊接后的锡膏厚度带来的整体高度抬升，都要在模型里预留对应的尺寸余量，保证虚拟仿真的结果和实际装配状态一致。

另外，这类SMD封装器件的模型还要考虑和EDA软件的适配性，模型的坐标原点要设置在器件本体的中心、底面与PCB接触的平面上，这样在导入PCB设计软件时，才能直接和焊盘坐标对齐，不需要额外调整位置，减少结构设计和硬件设计之间的沟通成本。很多时候硬件工程师选型后，结构工程师需要快速拿到准确的器件模型做堆叠设计，这类标准化的贴片器件模型，只要外形尺寸、安装边界、极性特征准确，就能大幅缩短板卡开发的迭代周期，避免因为器件模型错误导致的改板成本。
