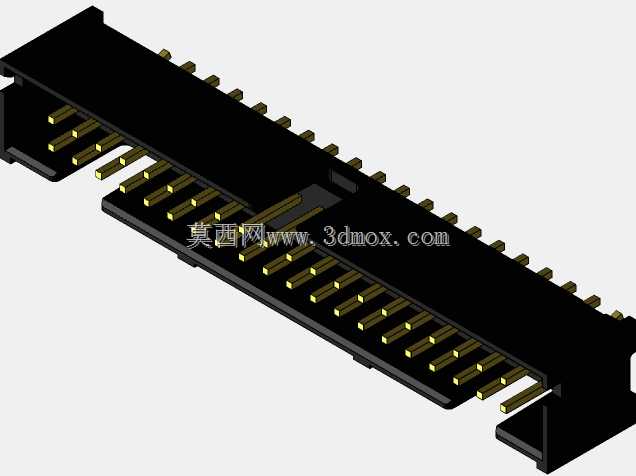

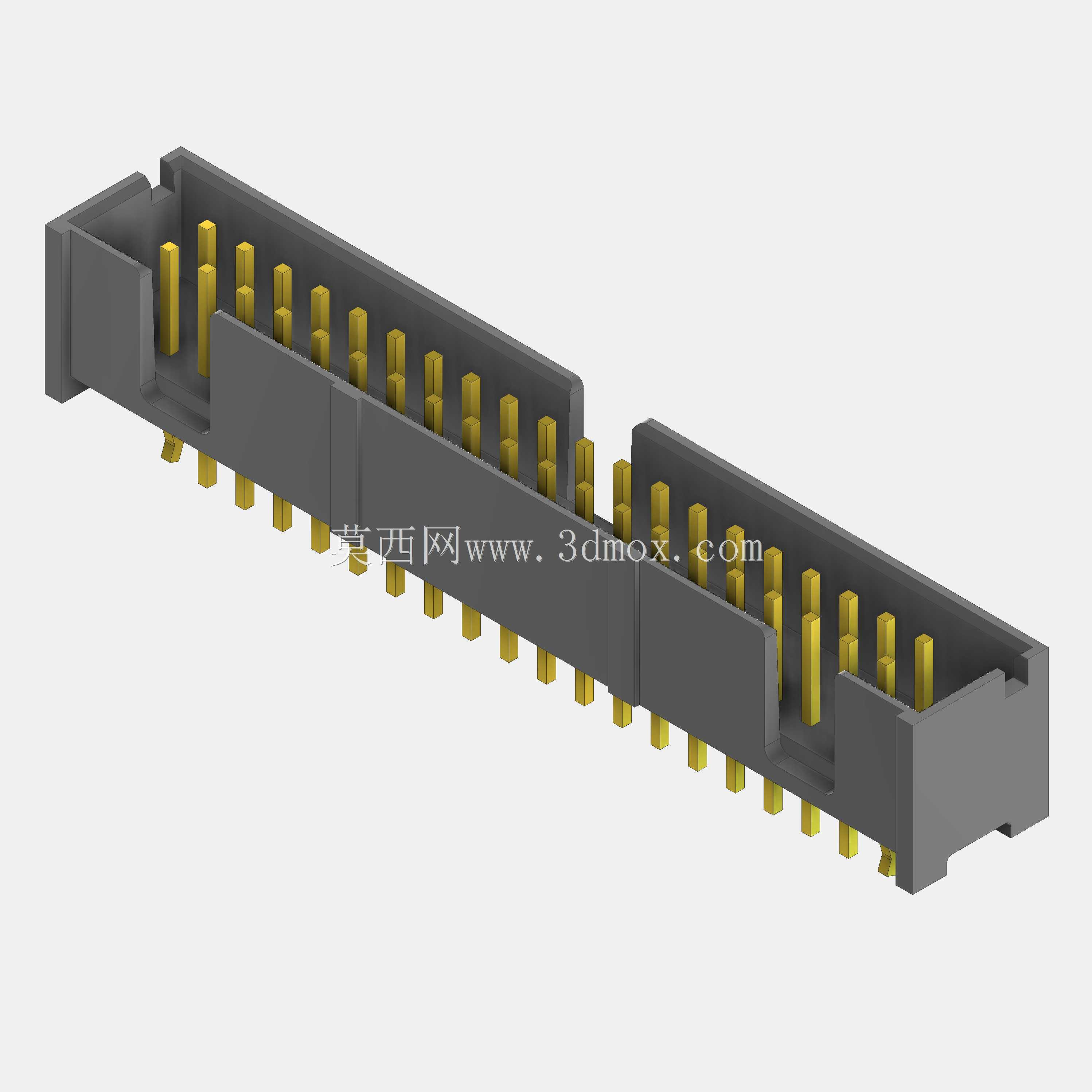

双排40针带状线缆连接器结构设计

　　这款双排40针带状线缆连接器，是板对线连接场景里的常用互连部件，日常在工业控制板卡、嵌入式开发板、测试治具、通讯接口板的布线环节都能见到它的身影，主要承担带状扁平线缆与印制电路板之间的信号、小功率电源传输作用，能在有限的板上空间里实现多路信号的并行连通，避免单根飞线带来的布线杂乱、接触可靠性差的问题。从结构设计逻辑来看，这款连接器采用双排错位排布的插针布局，单排20个接触针位，总计40个连通回路，插针采用镀金铜质基材，既保证接触时的低接触电阻，也能提升反复插拔后的耐磨性能，避免长期使用后出现接触氧化、信号衰减的问题。

　　绝缘体部分采用耐高温的工程塑料注塑成型，插针与塑胶基座之间通过过盈压装的方式固定，每个针位之间设置有独立的隔筋，防止相邻针脚之间出现爬电、短路的风险，同时塑胶基座的侧壁做了导向倒角设计，在线缆端插头对接时能自动导正位置，避免插歪导致的针脚弯折、接触件损伤。安装边界上，这款连接器采用直插式板端安装设计，插针引脚长度适配常规1.6mm厚度的印制电路板，过波峰焊时引脚伸出板面的长度控制在1.0-1.5mm区间，既能保证焊锡浸润充分，也不会因为引脚过长导致焊后剪脚工序额外增加工作量。

　　塑胶基座的本体宽度控制在10mm以内，相邻连接器并排安装时的中心距预留有2mm的操作间隙，不会出现扳手、夹具有法操作的情况，基座两端设置有定位柱，在PCB上对应位置预留定位孔后，过炉焊接时不会出现偏移浮高的问题，保证焊接位置精度。实际选型使用时，这类连接器通常搭配对应的IDC压线式排线插头使用，不需要对每根线芯进行焊接，通过压线钳一次性将40根线芯与插头接触片刺破压接，装配效率比单根焊接提升数倍，适合批量生产的设备装配场景。接触针的额定电流设计为每路1A，能满足常规TTL电平信号、小功率传感器供电的传输需求，接触电阻控制在20毫欧以内，高速信号传输时的信号完整性表现稳定，不会因为接触阻抗过大导致信号畸变。绝缘耐压方面，相邻针脚之间能承受500V交流电压1分钟不击穿，满足常规工业低压设备的电气安全要求。设计建模过程中，需要重点关注插针的位置度公差，每个针脚相对于安装基准面的位置偏差需要控制在0.1mm以内，否则会出现对接时插针无法对准插孔、插拔力异常偏大的问题；塑胶基座的对接面平面度需要控制在0.15mm以内，避免对接后出现缝隙导致的接触松动。另外，插针的倒角部分做了0.3mm的引导锥，对接时能顺利滑入插孔内部，不会出现顶针、弯针的情况。

　　在设备内部布线场景中，这类40针连接器常被用于主板与功能扩展板之间的信号连接，比如数据采集卡的前端信号转接、运动控制卡与驱动板之间的IO信号传输，相比散线连接，排线搭配这类连接器的布线方式更整洁，后期设备维护时拆装也更方便，不需要逐根核对线序，只要对准防呆缺口就能直接插接，避免线序接反导致的板卡烧毁问题。建模时除了体现外观结构，还需要把安装孔位、引脚焊盘尺寸、对接空间预留都准确还原，方便结构工程师在做整机布局时提前评估安装空间，避免出现装配干涉，比如连接器上方需要预留至少15mm的插拔操作空间，方便后期维护时徒手插拔排线插头，不需要额外借助工具就能完成拆装。塑胶基座的底部做了0.5mm的凸台设计，焊接后连接器本体与PCB板面之间留有微小间隙，方便清洗板卡时的助焊剂残留流出，不会在连接器底部积存污渍导致绝缘性能下降。
