多工位带圆柱线性高速线性变换输送机构

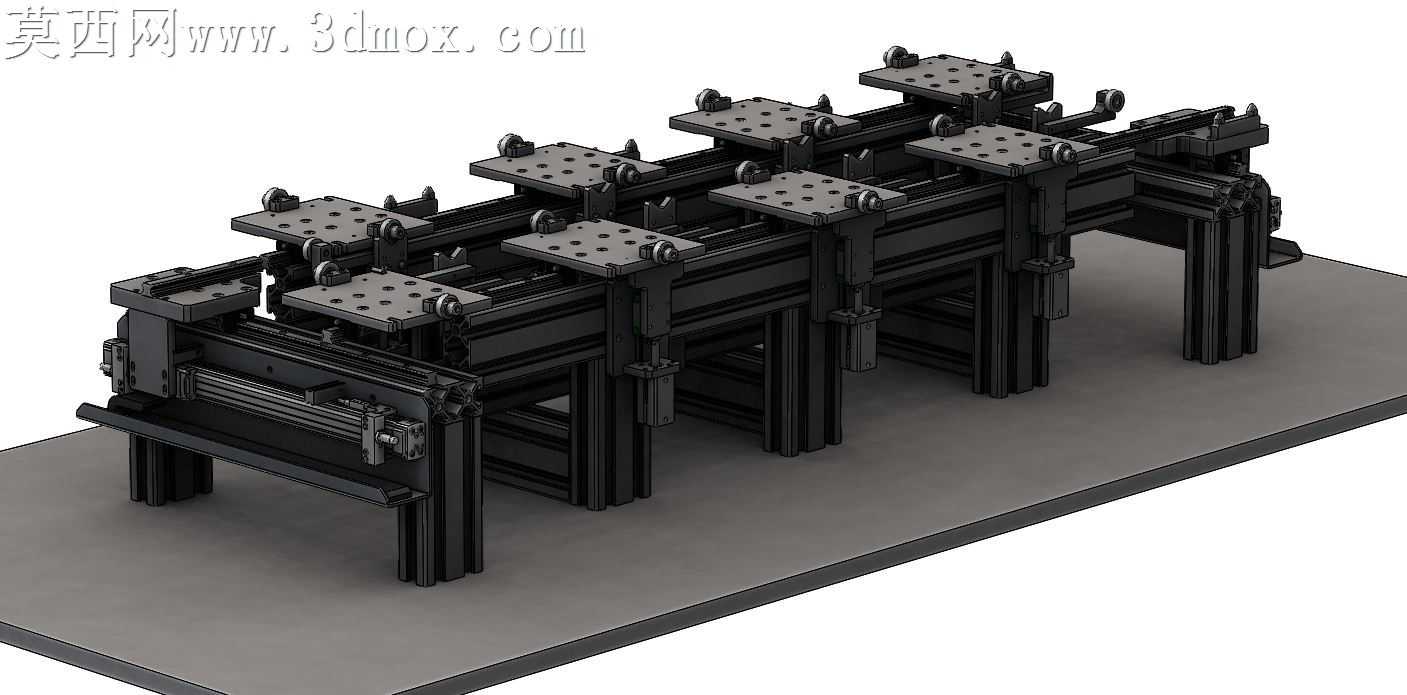

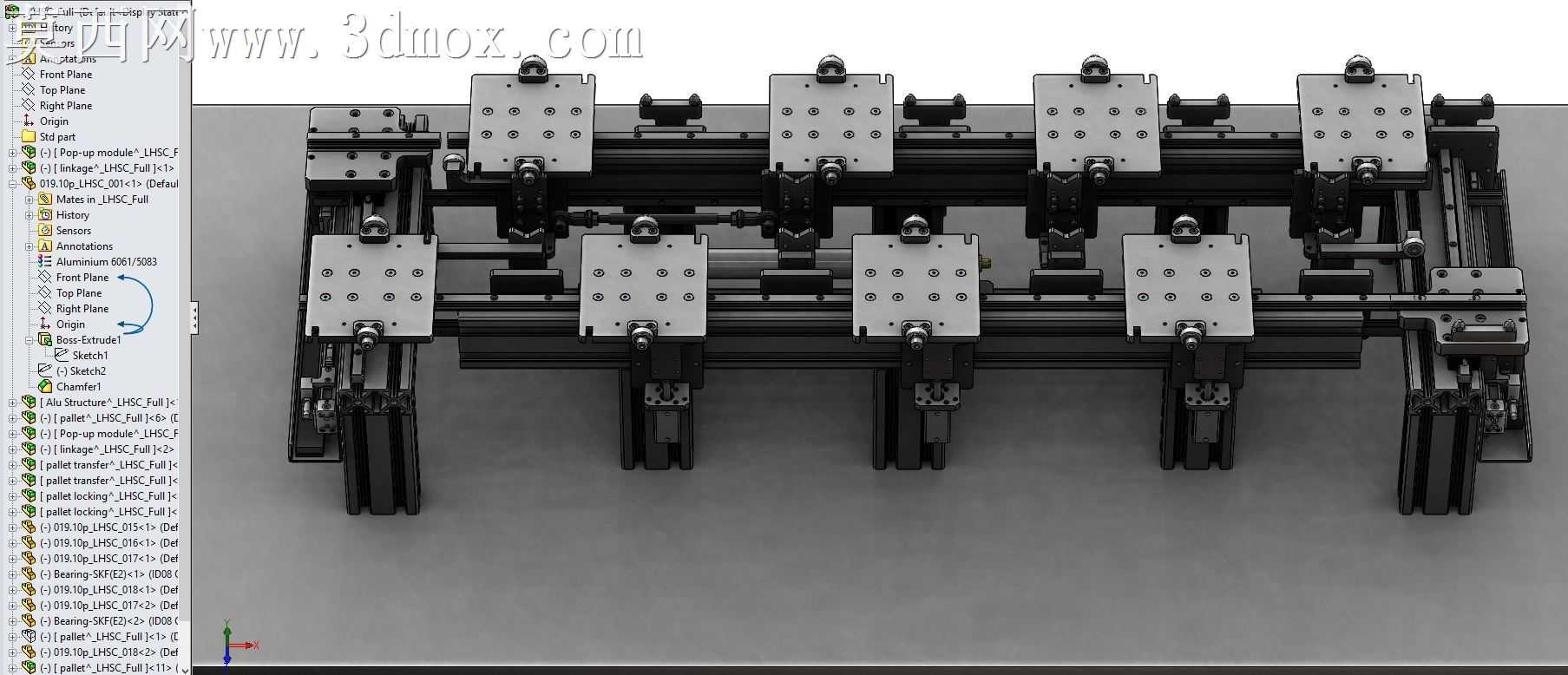

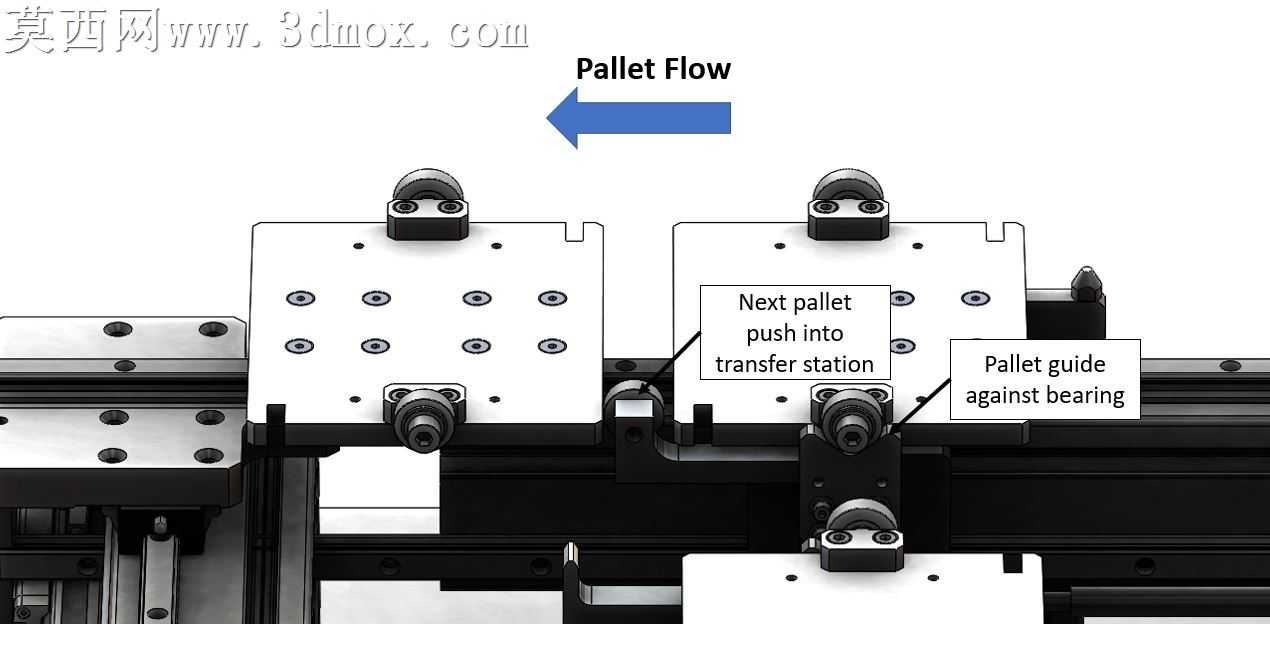

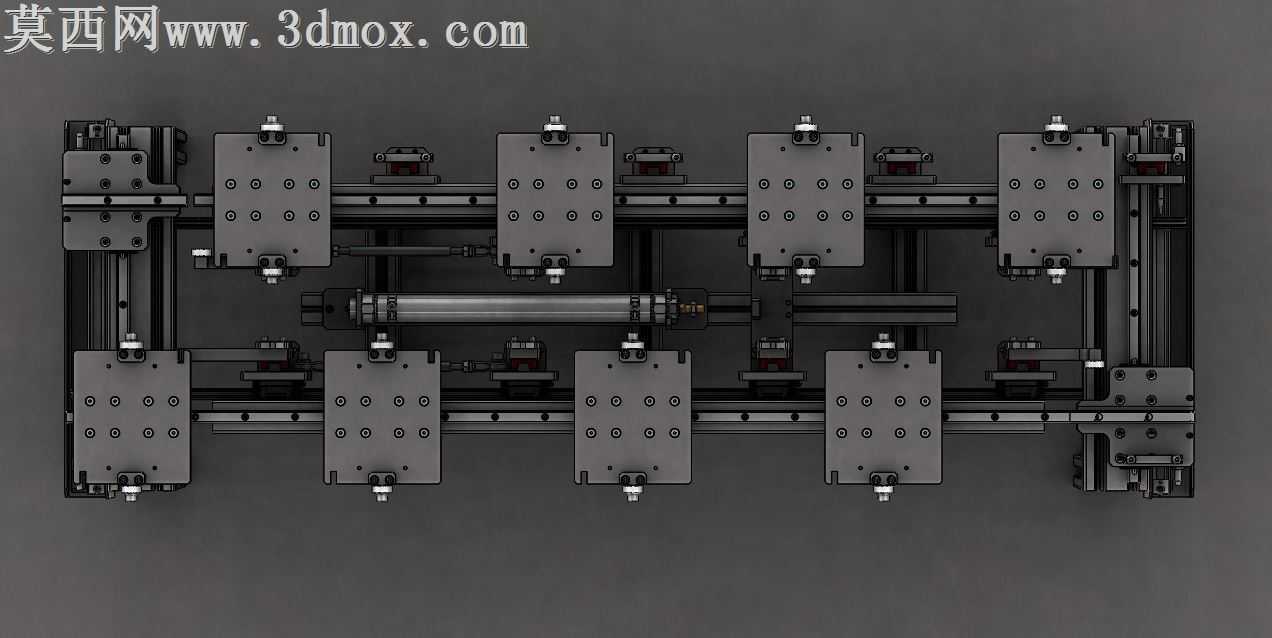

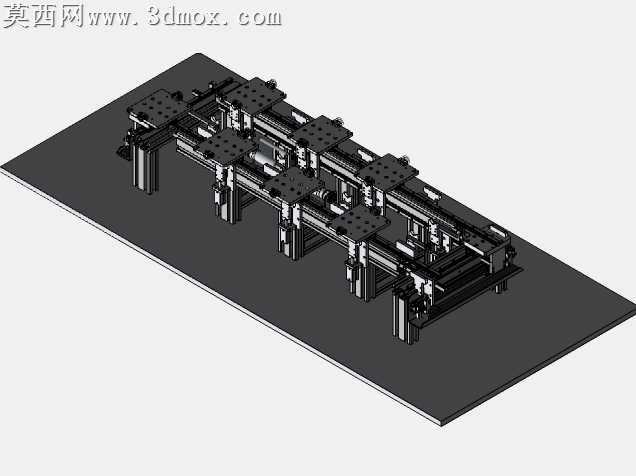

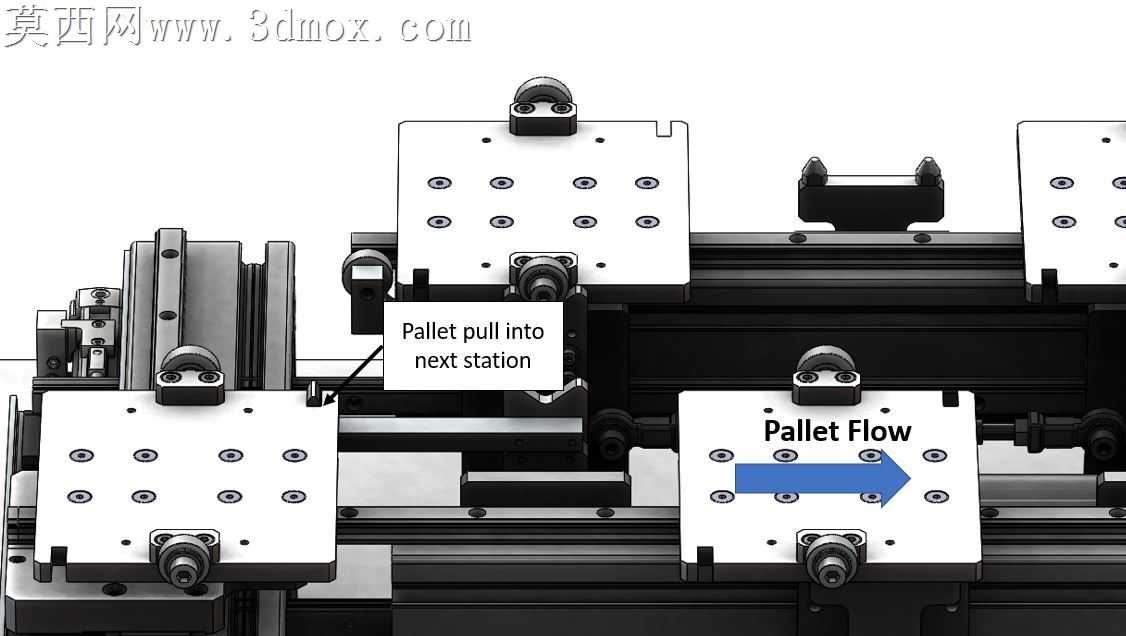

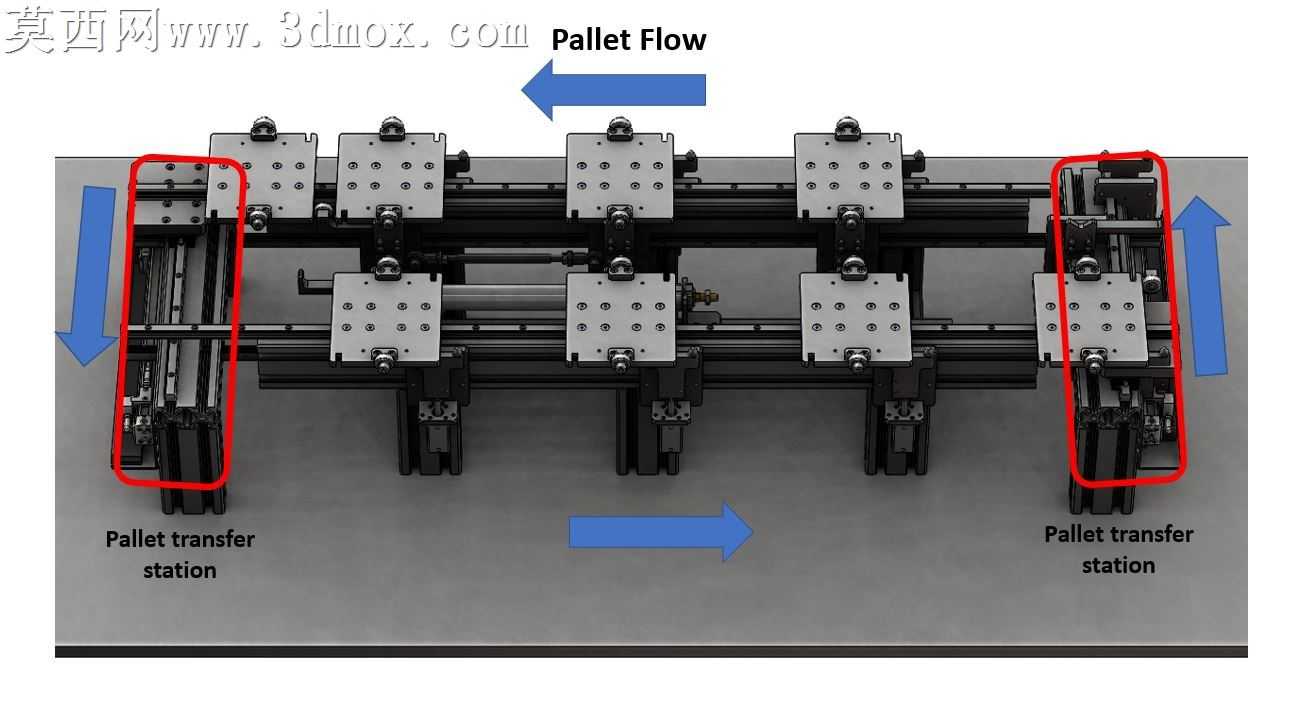

本作品为多工位线性高速输送变换机构的三维设计成果，采用主流三维机械设计软件完成全参数化建模，整体装配层级清晰，从底层铝型材安装基座、线性导轨副、驱动传动组件到上层工位载具、定位夹具、缓冲限位部件均完成独立零件建模与约束装配，可完整呈现机构的运动逻辑与装配关系。建模过程中严格遵循机械设计公差规范，对导轨安装基准面、载具定位销孔、驱动连接法兰等关键配合部位均保留合理的设计间隙与公差参考，所有零件的特征建模逻辑清晰，可直接导出工程图用于生产加工参考。渲染阶段采用工业级写实渲染方案，金属材质区分明确：铝型材基座采用哑光阳极氧化银材质，线性导轨与滑块采用高抛光轴承钢材质，黑色气动元件与线缆采用哑光橡塑材质，工位载具的安装面板采用拉丝不锈钢材质，通过环境光遮蔽、全局光照与软阴影设置，完整还原机构在工业生产场景中的真实质感，清晰展现各部件的位置关系与结构层次。结构设计上采用双列对称布局，共设置上下两排共八个独立工位载具，每个载具配备独立的定位夹紧结构，可适配带圆柱特征的工件完成高速线性位置变换，底部采用高精度线性导轨作为运动导向，搭配同步传动组件保证多工位运动的同步性与位置精度，侧边设置气动拾取与放置工位，可对接碗式上料机构完成工件的自动取放，同时预留冲压、自动拧紧等加工工位的安装接口，可拓展为连续加工的多工位自动化产线核心输送单元。设计思路围绕高精度、高一致性的托盘传送需求展开，针对直线轨道上的托盘传送场景优化运动路径，减少工位切换的空行程时间，通过对称布局提升单位空间内的工位容量，载具采用快换式设计可适配不同规格的圆柱类工件，整体结构兼顾高速运动的稳定性与长期运行的耐用性，可直接作为自动化装配生产线的核心输送变换模块参考。
