带气缸的双工位直线托盘输送设备

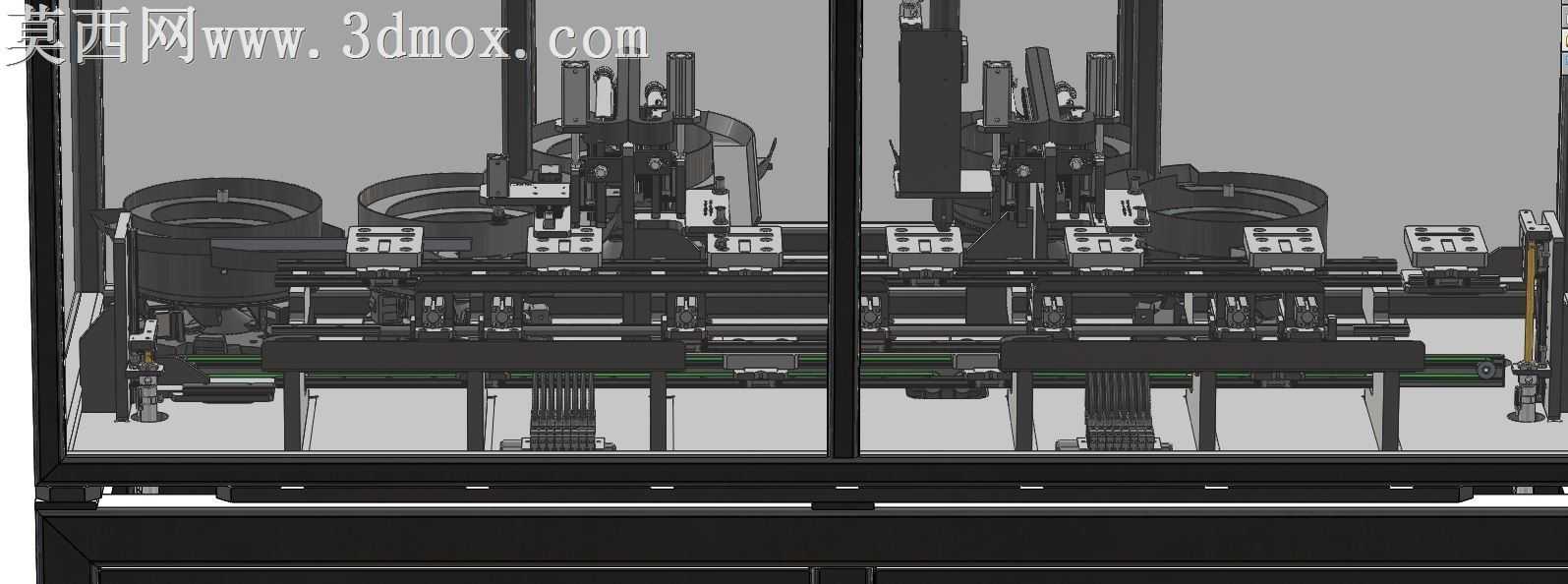

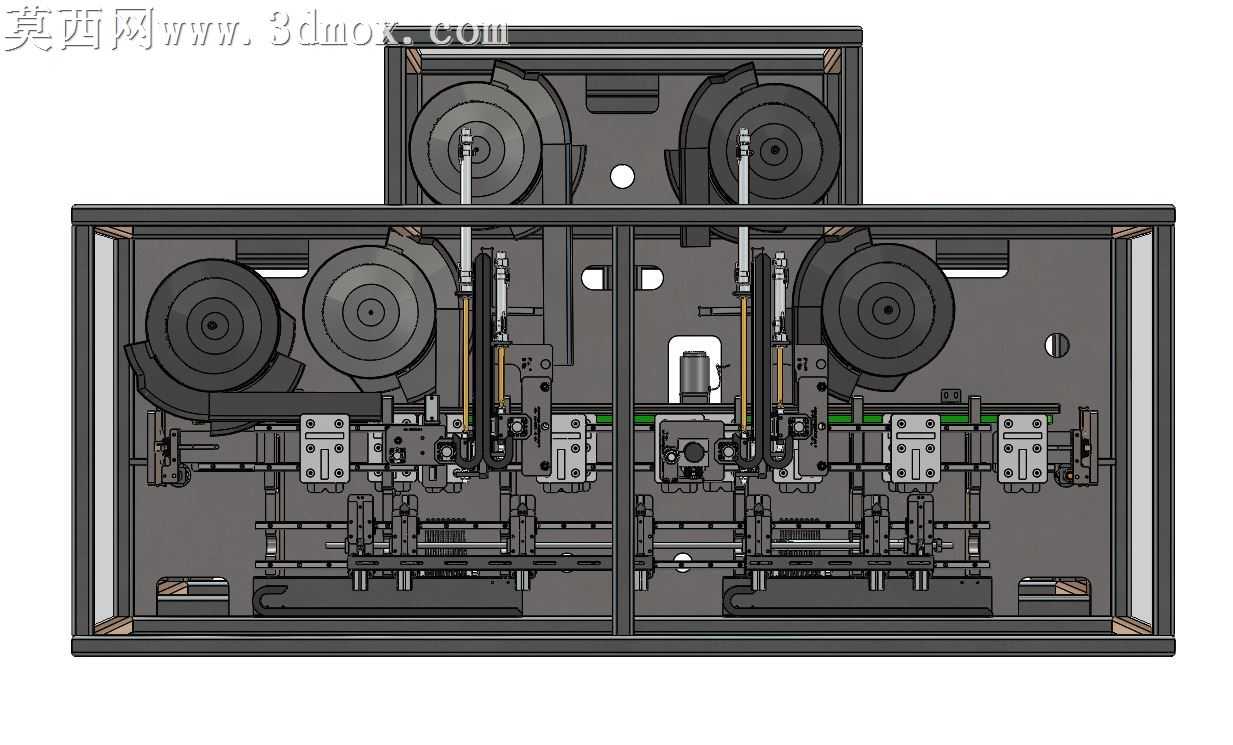

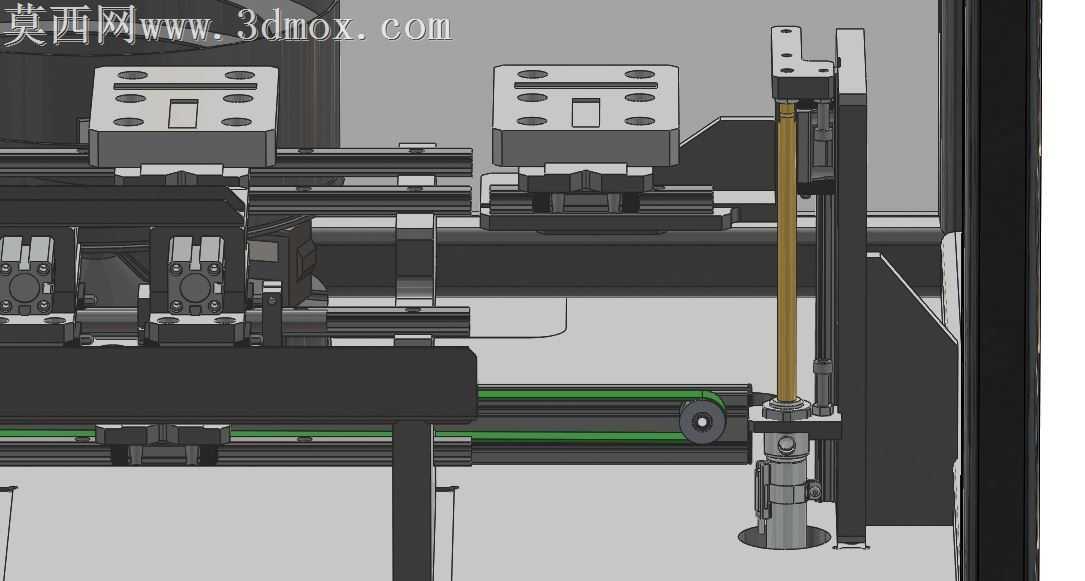

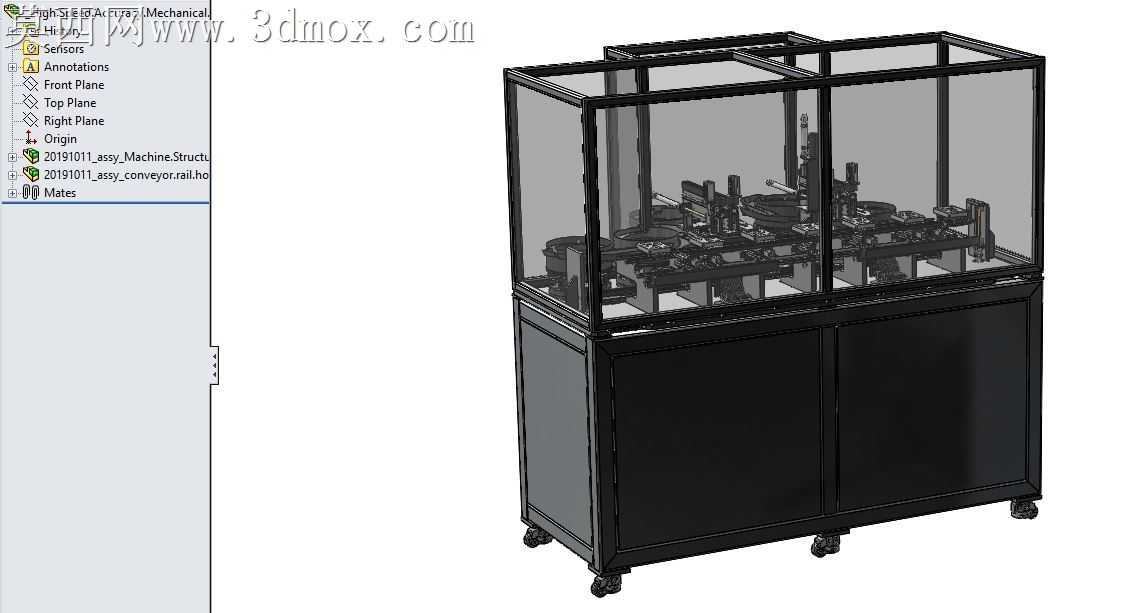

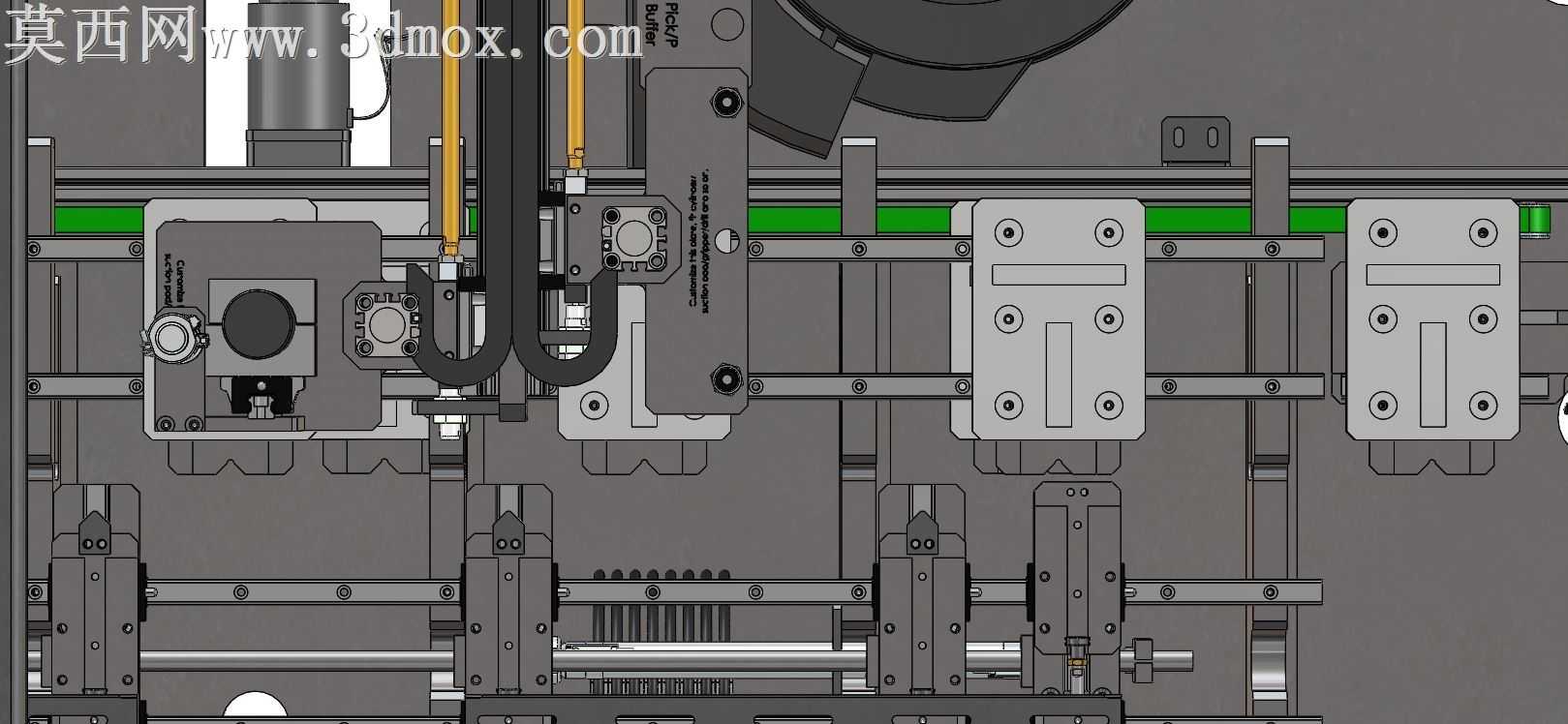

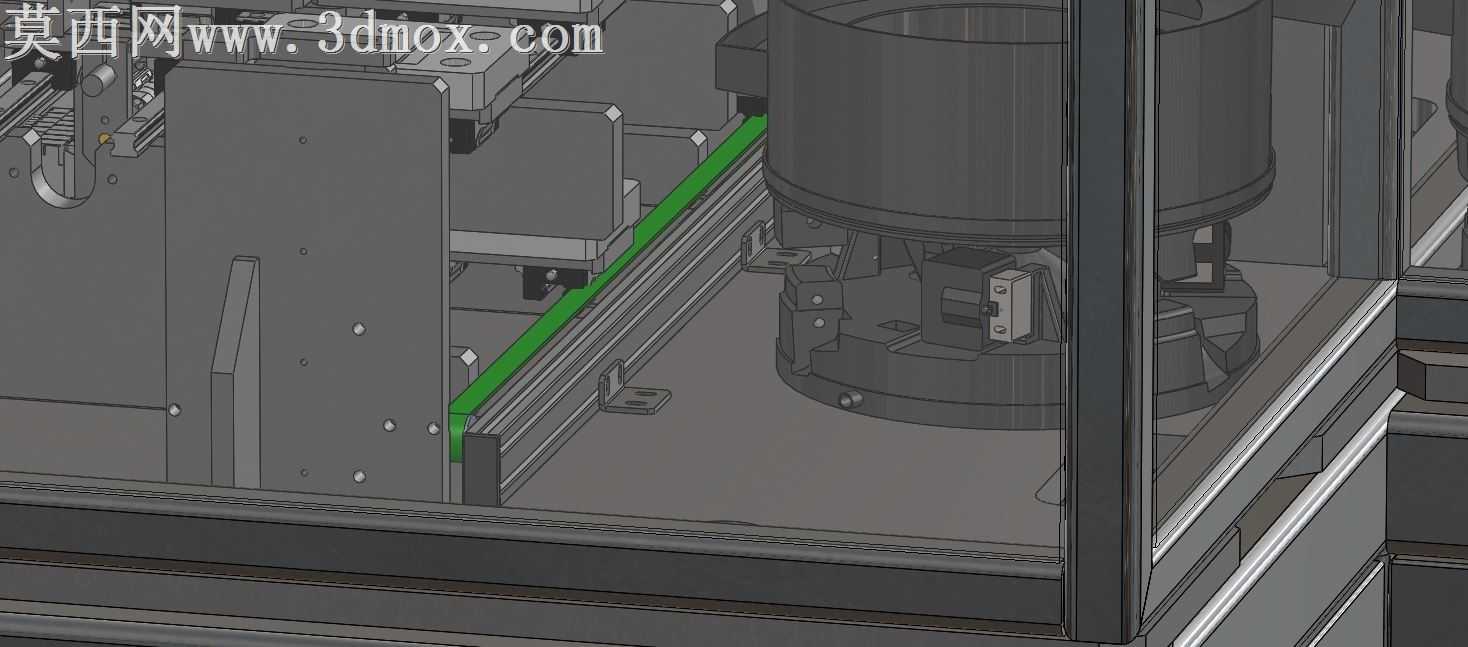

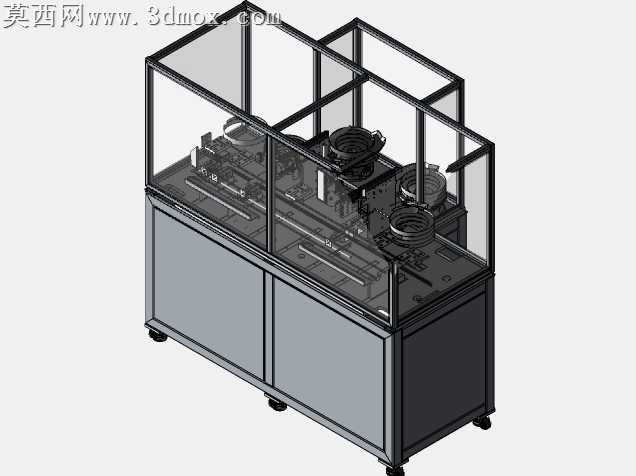

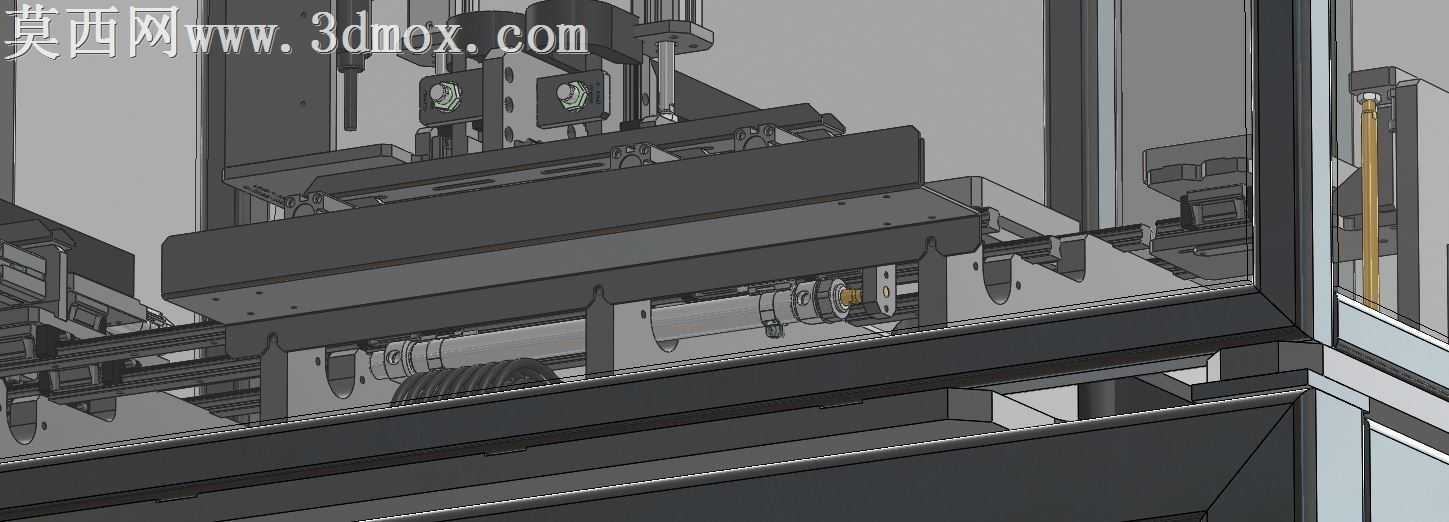

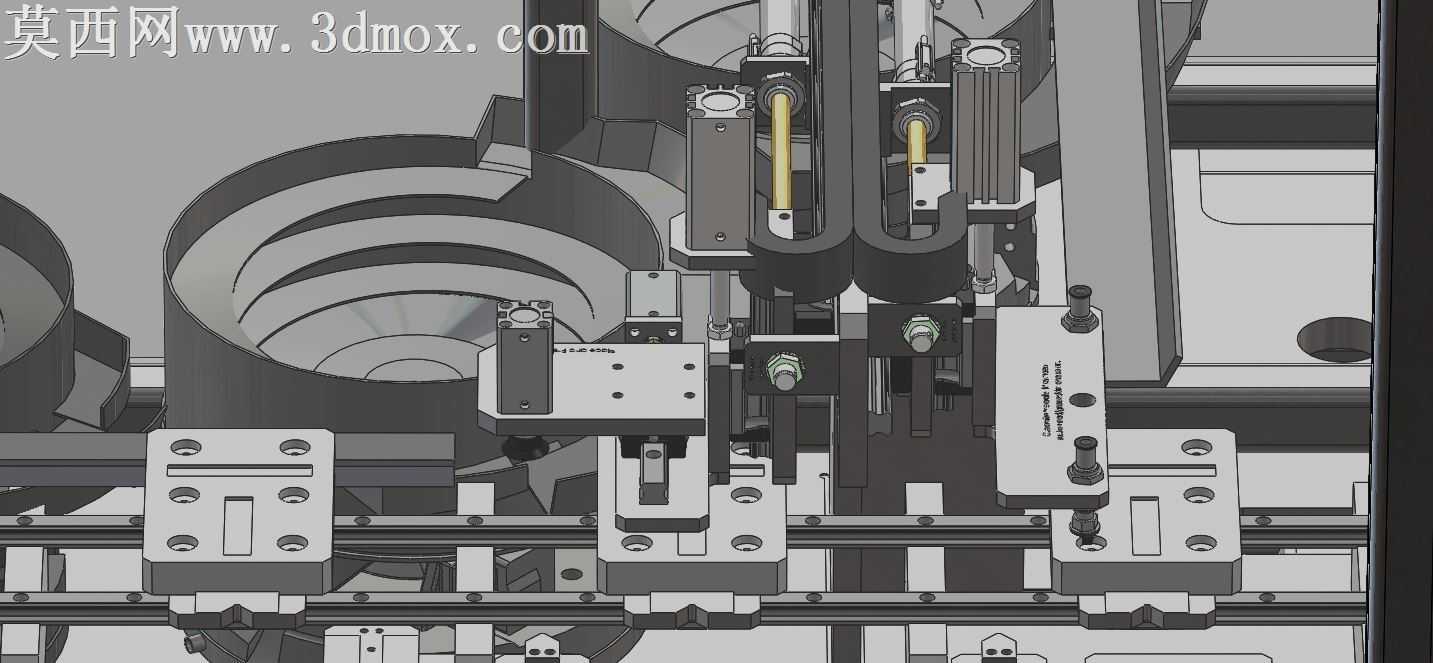

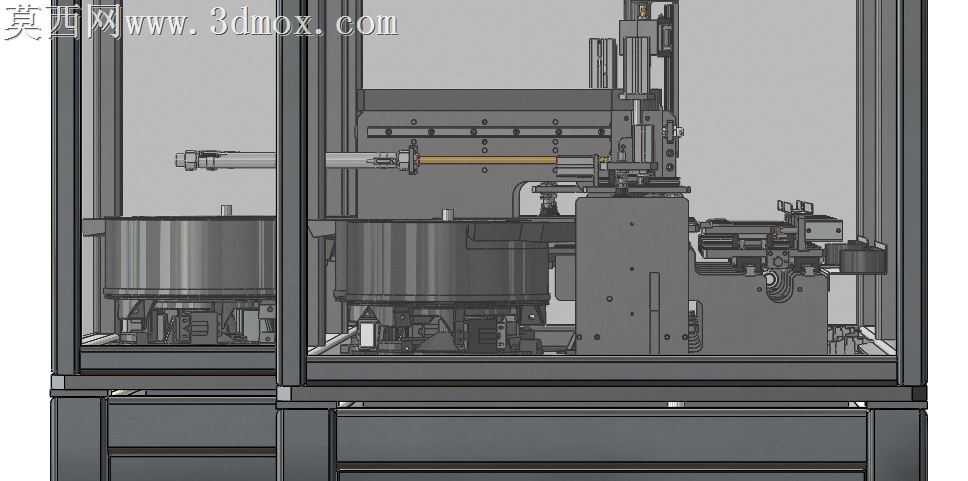

本作品为带气缸的直线输送系统三维建模成果，采用SolidWorks完成全参数化结构设计与装配搭建，建模过程严格遵循机械设计规范，对所有零部件进行1:1等比例还原，确保各组件间的装配约束关系准确无干涉，可直接用于工程参考与结构验证。模型整体采用框架式柜体结构，外部框架选用标准铝型材搭建，搭配封板形成封闭防护结构，内部集成双工位并行输送单元，核心传动采用同步带轮组实现动力传递，同步带轮经参数化建模还原齿形结构，保证传动配合的精度还原。每工位配置独立的气缸驱动夹持机构，气缸活塞杆端连接定制夹爪组件，夹爪与托盘接触位置设置柔性缓冲材质，在渲染阶段对不同材质进行区分处理：框架金属件赋予哑光冷轧钢材质，同步带赋予黑色橡胶磨砂材质，气缸缸筒赋予亮面铝合金材质，气管赋予半透明PU材质，导轨滑块赋予高光亮面金属材质，通过材质区分清晰展现各部件的功能属性。设计思路围绕高精度托盘传送需求展开，采用直线导轨作为托盘的运行导向载体，保证托盘运行过程中的位置精度与一致性，可实现托盘在直线轨道上的平稳传送，配合正时皮带重载传动结构，能够完成产品自动装配过程中的物料取放衔接，可将完成压装、装配工序的工件自动旋入衔接工位，对接另一台直线高速输送机构，适配自动化产线的连续生产节拍。建模过程中对夹爪速度参数进行适配优化，兼顾夹持稳定性与输送效率，所有管路、线缆均按照实际布线逻辑进行排布还原，避免出现结构穿模问题，整体装配体层级清晰，子装配体按照传动单元、夹持单元、框架单元、导向单元进行分组，方便后续对单个模块进行修改调整，渲染输出的剖视图可清晰展现设备内部的传动链路与机构布局，直观呈现各组件的位置配合关系，充分还原带气缸直线输送设备的结构特点与功能逻辑。
