可调宽度PCB刀库装载机架结构

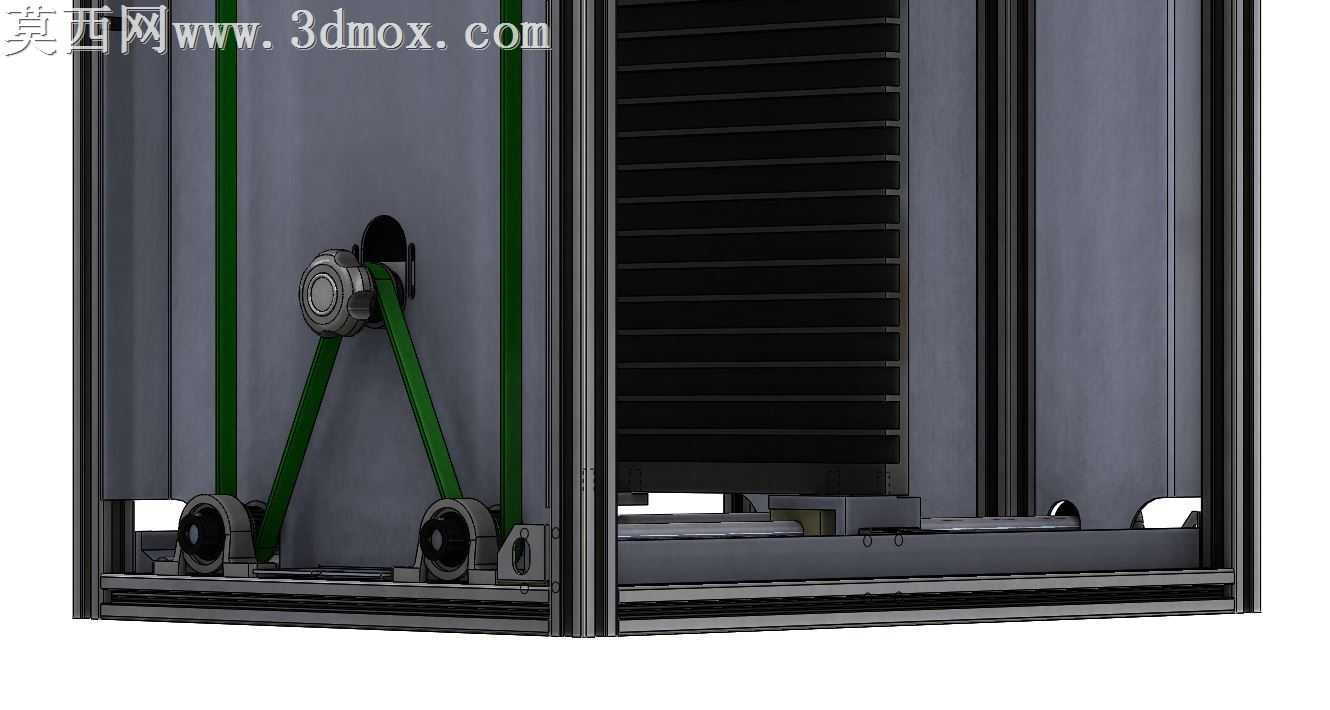

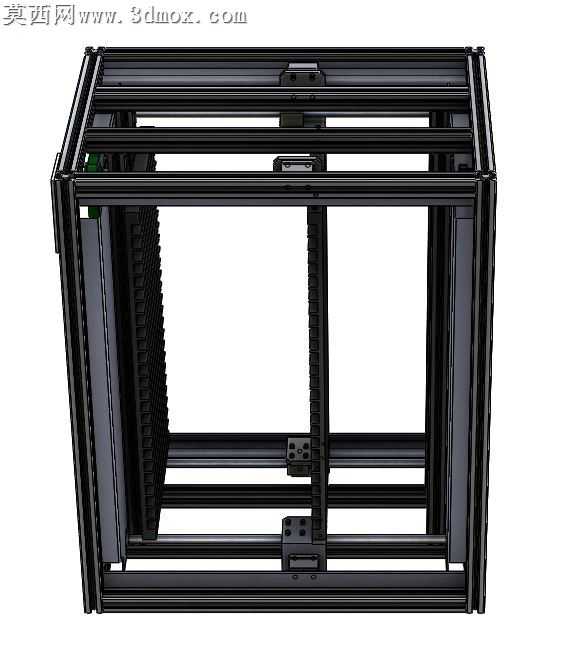

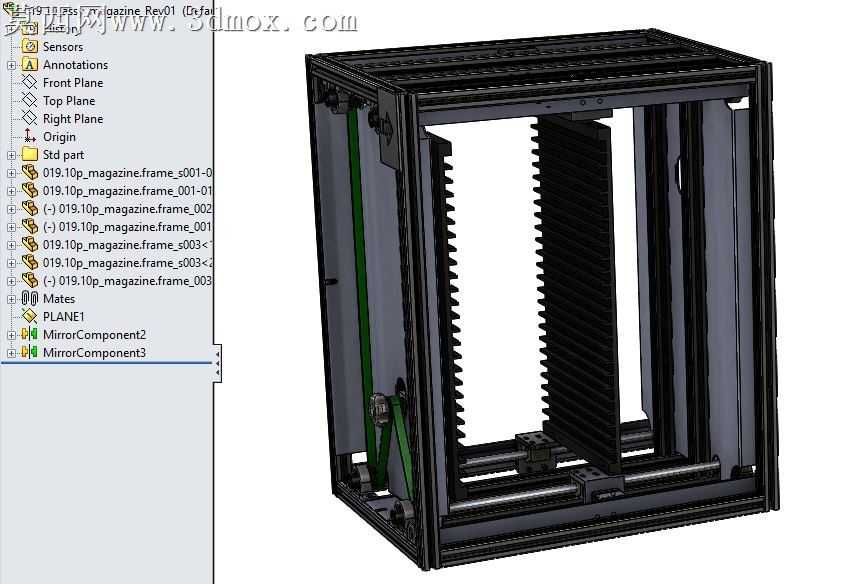

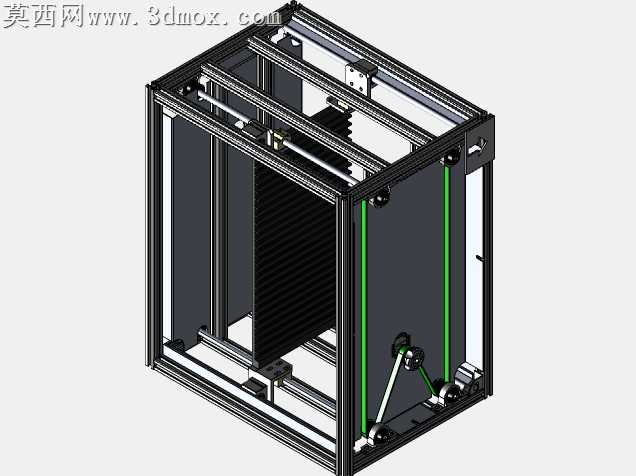

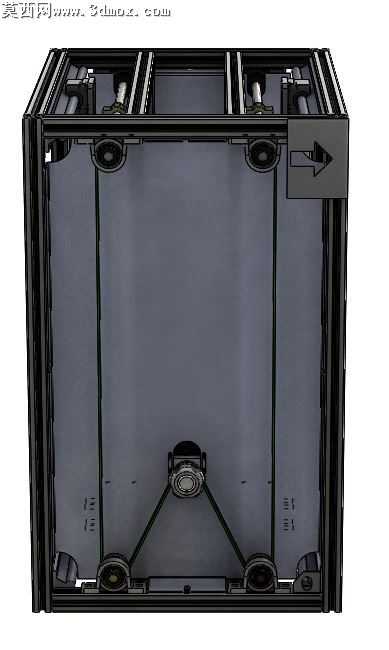

本作品为适配PCB生产流转环节的可调式刀库装载机架三维模型，建模过程采用自顶向下的参数化设计思路，先完成整体机架的空间尺寸规划，再拆分各功能部件逐一细化建模。整体框架采用工业铝型材搭建，建模时精准还原铝型材的标准槽道、端面连接孔位特征，型材间的角码连接、螺栓紧固结构均按照实际装配标准制作，保证模型的装配合理性。机架内部设置两组对称布置的齿槽式载板导轨，建模时对导轨的齿距、槽深做了参数化关联设计，可通过调整两组导轨的横向间距，适配不同宽度规格的PCB板存放需求，导轨侧边设置的绿色导向条采用弹性耐磨材质设定，建模时还原了其安装固定的卡扣结构与导向斜面特征。机架底部设置横向传动光轴与调节锁紧机构，建模时细化了光轴的支撑座、滑动锁紧块的配合结构，可实现导轨间距调整后的位置锁定，保证装载PCB过程中机架结构的稳定性。模型左侧的特征树完整呈现了建模的逻辑层级，从基准面、原点的基础参考搭建，到单个型材零件、导轨零件、连接件的逐一建模，再通过镜像装配完成对称部件的快速布置，最后添加配合约束完成整体装配，所有零件间的配合关系均符合实际机械装配逻辑，无干涉错位问题。渲染阶段采用金属哑光材质模拟铝型材的表面氧化质感，齿槽导轨采用发黑处理的金属材质表现，导向条采用哑光橡胶质感材质，底部传动部件采用亮面金属材质区分不同功能部件，通过环境光遮蔽效果突出机架的层叠结构与内部空间，清晰展现可调刀库的内部空间布局与调节结构特征，整体模型结构完整，细节还原度高，可直接用于PCB生产上料机构的方案设计参考、装配模拟演示以及后续的工程图导出加工使用。
