PCB板自动上料库装机结构设计

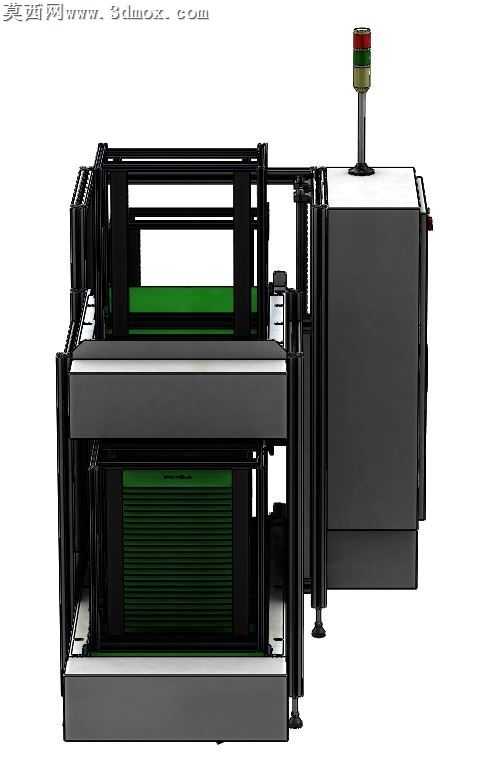

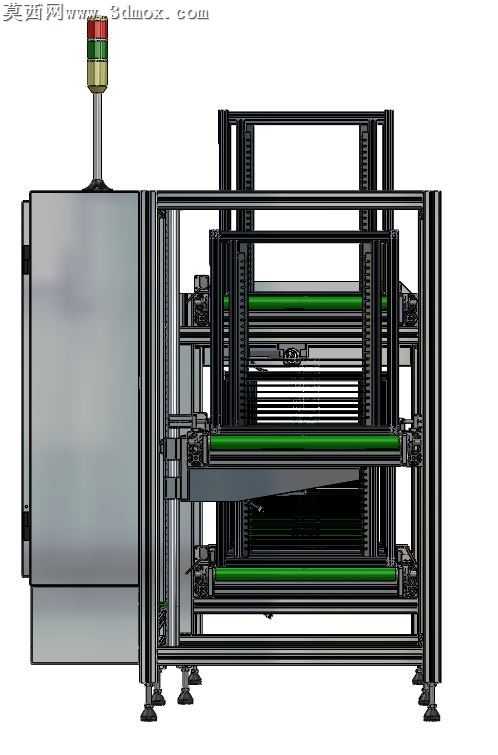

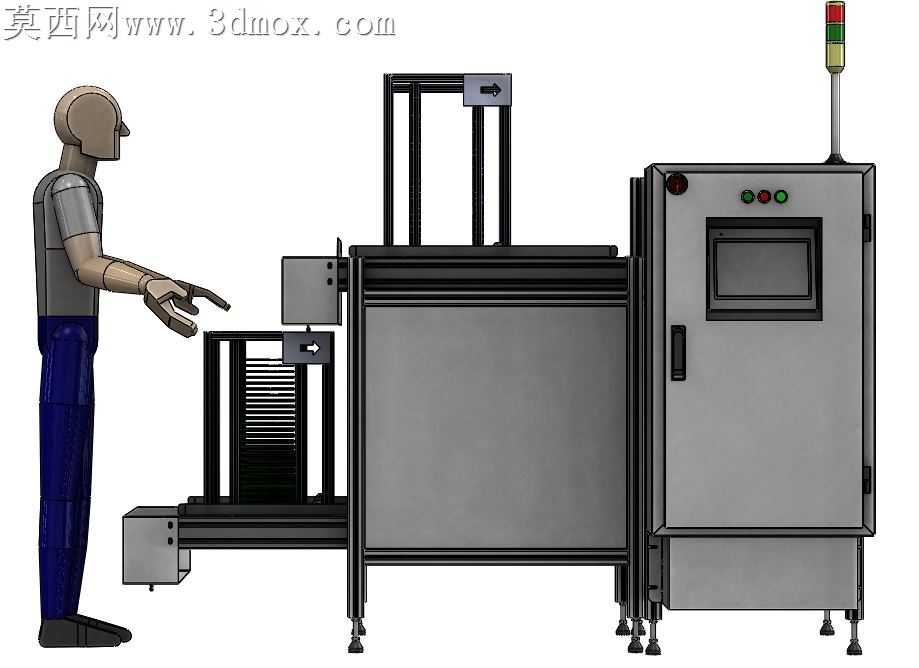

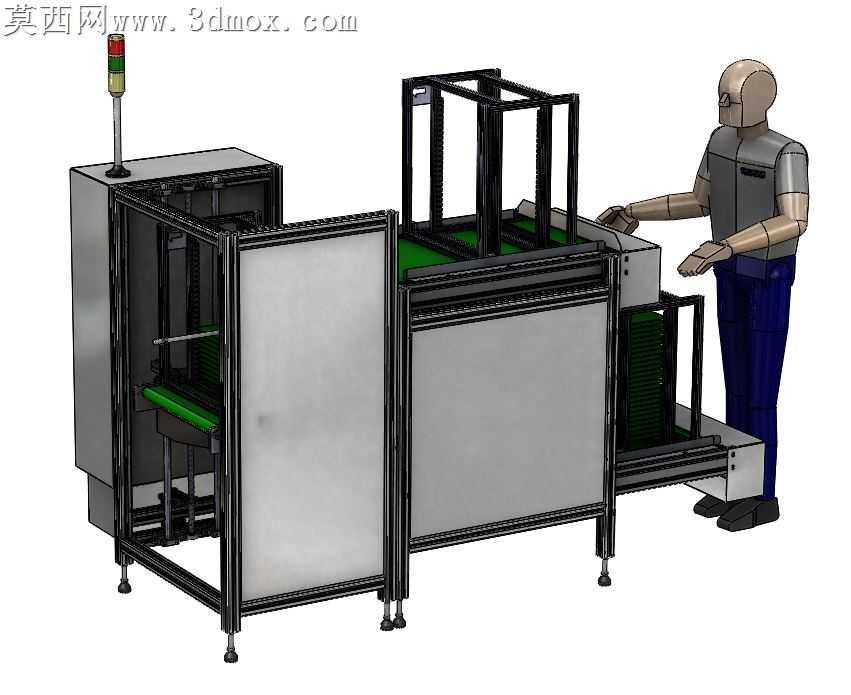

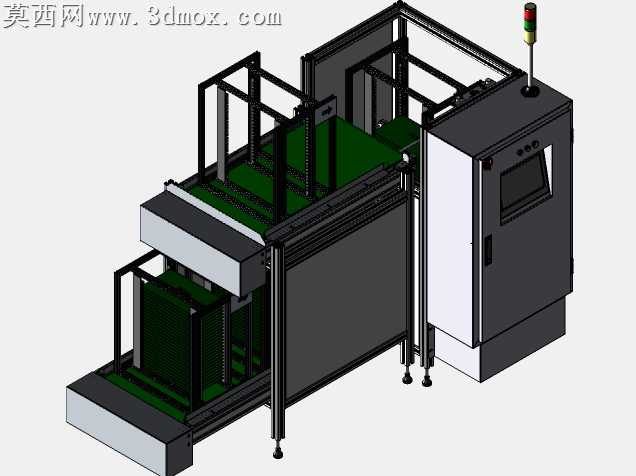

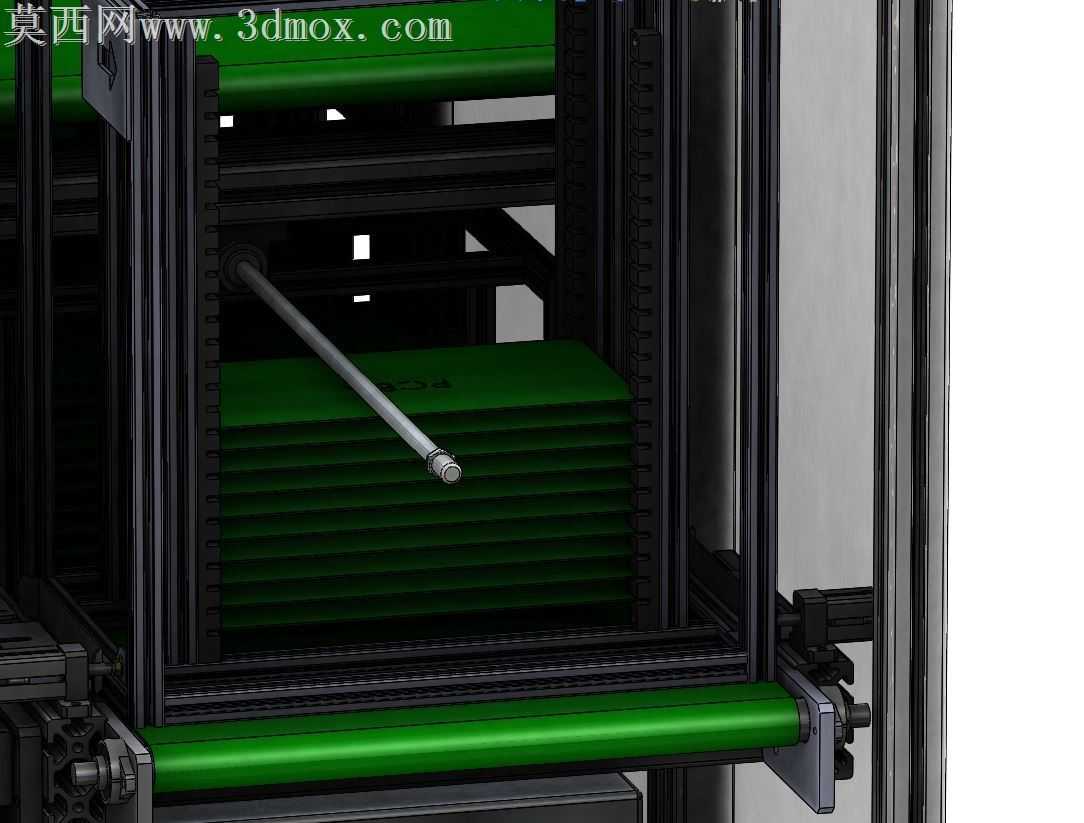

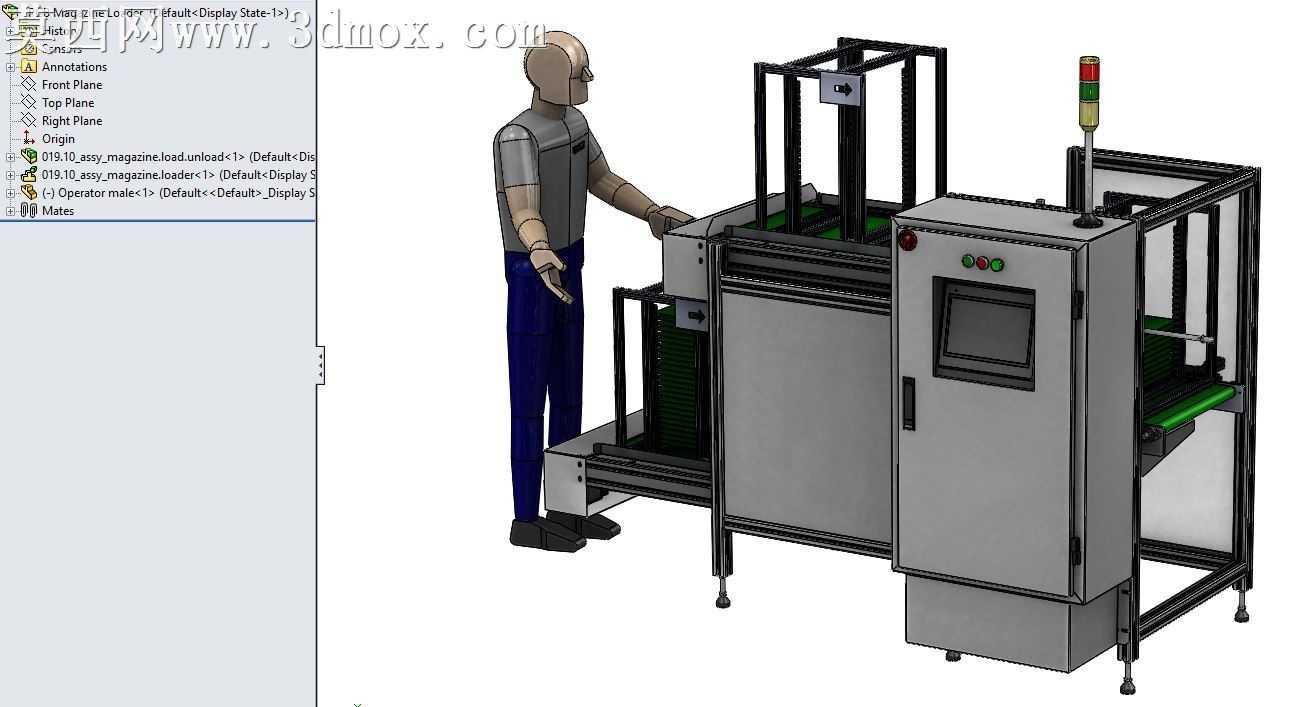

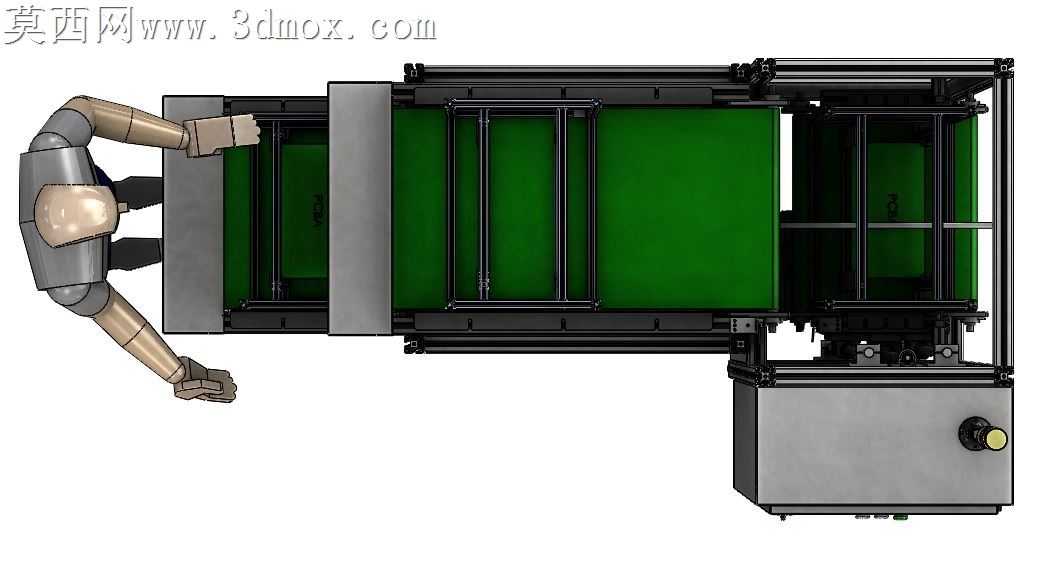

本作品针对印刷电路板生产环节的板料自动上料、暂存与产线对接需求完成全三维结构设计，建模过程严格遵循工业设备设计规范，对设备各组成部分进行1:1等比例还原，完整呈现设备的功能结构与布局逻辑。整体设备采用铝型材搭建主体机架框架，搭配钣金封板完成防护与柜体结构设计，机架底部配置可调脚杯，可适配不同车间地面的安装调平需求，保障设备运行的稳定性。设备核心功能区分为料仓存储区、板料输送区与电控控制区三大部分，料仓区域设计为多层板料承载结构，可实现多摞印刷电路板的批量暂存，配合升降移送机构完成板料的逐片分料与送出动作；输送区配置皮带输送线结构，可将分料完成的电路板平稳输送至下游生产工位，输送线侧边设置导向限位结构，避免板料输送过程中出现偏移、卡滞问题；电控柜体集成在设备主体侧方，柜体表面设置触控显示屏与操作按钮，顶部安装三色状态警示灯，可实时反馈设备运行、待机、故障等不同工作状态，方便操作人员快速掌握设备工况。建模过程中对各运动部件的装配关系进行了严谨的约束定义，还原了升降机构、输送机构的运动逻辑，可直观演示板料从料仓取出到输送送出的完整动作流程；渲染环节针对不同部件赋予对应材质属性，铝型材机架赋予金属磨砂质感，钣金柜体赋予哑光冷轧钢喷涂材质，输送皮带赋予防滑橡胶材质，操作按钮、警示灯赋予对应彩色塑料与透光材质，整体渲染效果贴近真实工业设备的视觉表现，清晰区分不同功能部件的材质差异。设计过程中充分考虑了设备的人机交互合理性，操作面板高度适配站立操作人员的操作视线，料仓上料位置预留充足操作空间，方便操作人员完成料盘补料作业，同时设备整体布局紧凑，在满足功能需求的前提下尽可能缩小设备占地面积，适配车间产线的排布需求，各运动部件外侧均设置防护结构，避免运行过程中出现安全隐患，兼顾设备的功能性、安全性与易用性。
