Nema17T槽丝杠驱动2040铝挤压轨执行机构

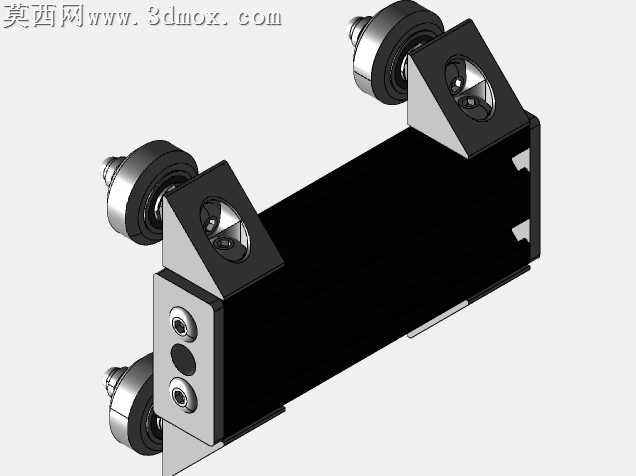

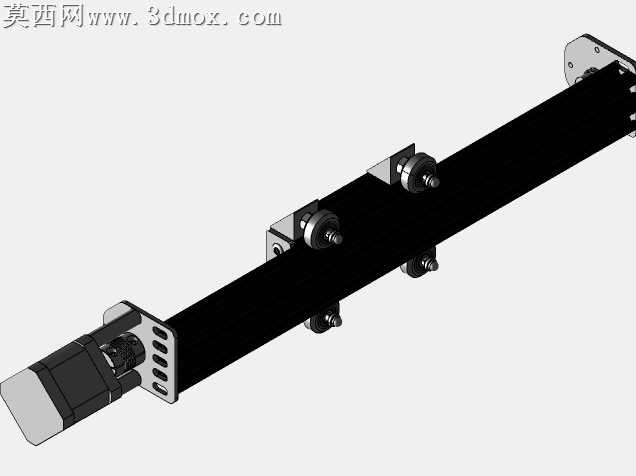

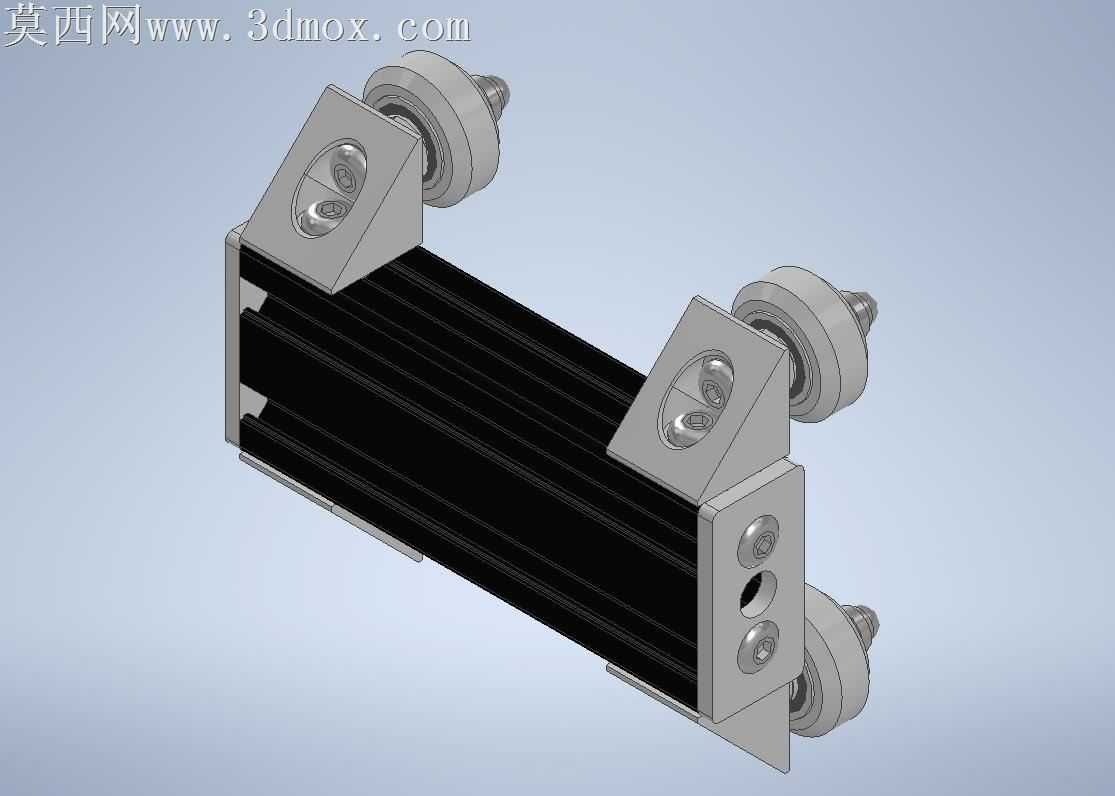

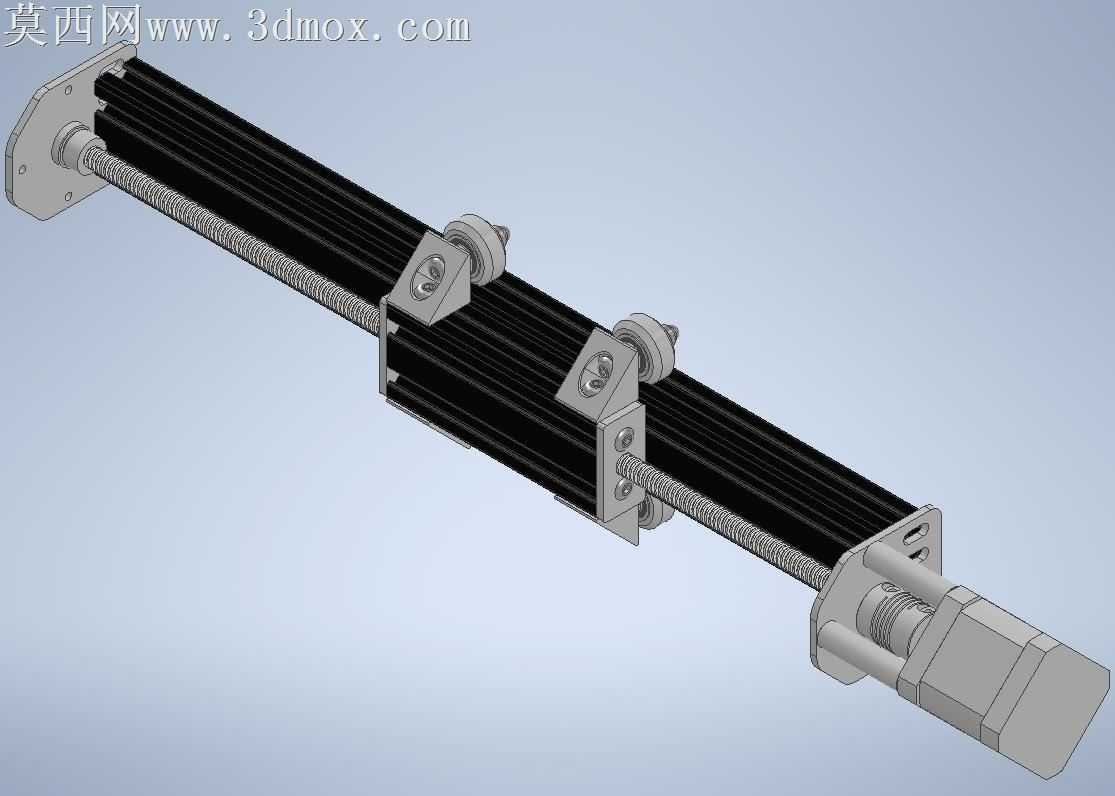

该执行机构采用三维参数化建模完成整体设计，建模过程中优先对2040规格铝挤压导轨的截面特征进行精准还原，严格遵循工业铝型材的槽口尺寸、壁厚公差标准构建基体特征，确保型材安装槽的卡位尺寸与实际工业配件完全适配，为后续滑块组件的装配预留精准的配合间隙。传动核心部分选用8毫米直径丝杠进行建模，对丝杠的螺纹牙型、导程参数做了等比例还原，同时匹配Nema17规格电机的安装接口，在电机与丝杠的连接端构建了适配的联轴器结构，保证动力传递路径的结构合理性。滑动组件部分设计了与T型槽配合的滑动座，滑动座上预留了多组安装螺孔，可适配不同规格的末端执行件挂载，滑动座与丝杠之间配置了配套的丝杠螺母结构，将丝杠的旋转运动精准转化为滑动座的直线往复运动，同时在滑动座上设计了偏心调节轮结构，可用于调整滑动座与铝型材导轨之间的预紧力，消除滑动间隙提升运行精度。两端的端盖结构采用对称式设计，分别承担丝杠端部支撑、电机固定的功能，端盖上的安装孔位完全匹配2040铝型材的端面安装尺寸，可实现快速组装固定。渲染阶段对不同部件赋予了差异化材质：铝挤压导轨主体采用黑色阳极氧化铝材质，还原工业铝型材的哑光磨砂质感；金属传动件、端盖、滑动座采用银灰色金属材质，区分不同机加工零件的视觉特征；电机部分采用工程塑料与金属结合的材质表现，还原步进电机的真实外观质感。整体设计围绕快速搭建线性运动单元的需求展开，采用标准化工业配件的组合思路，所有配合尺寸均遵循通用工业配件的互换性标准，既保证了结构的运动可靠性，也预留了充足的改装扩展空间，可直接应用于小型自动化设备的直线传动场景，也可作为线性运动教学的参考结构使用。
