九位电源螺丝接线端子排结构设计

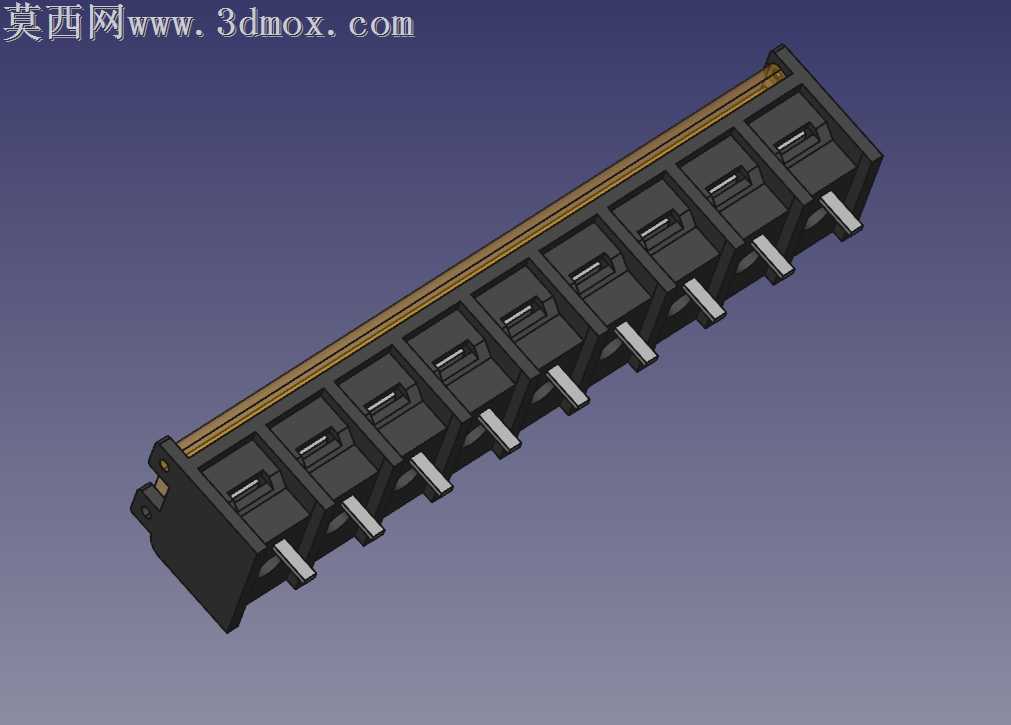

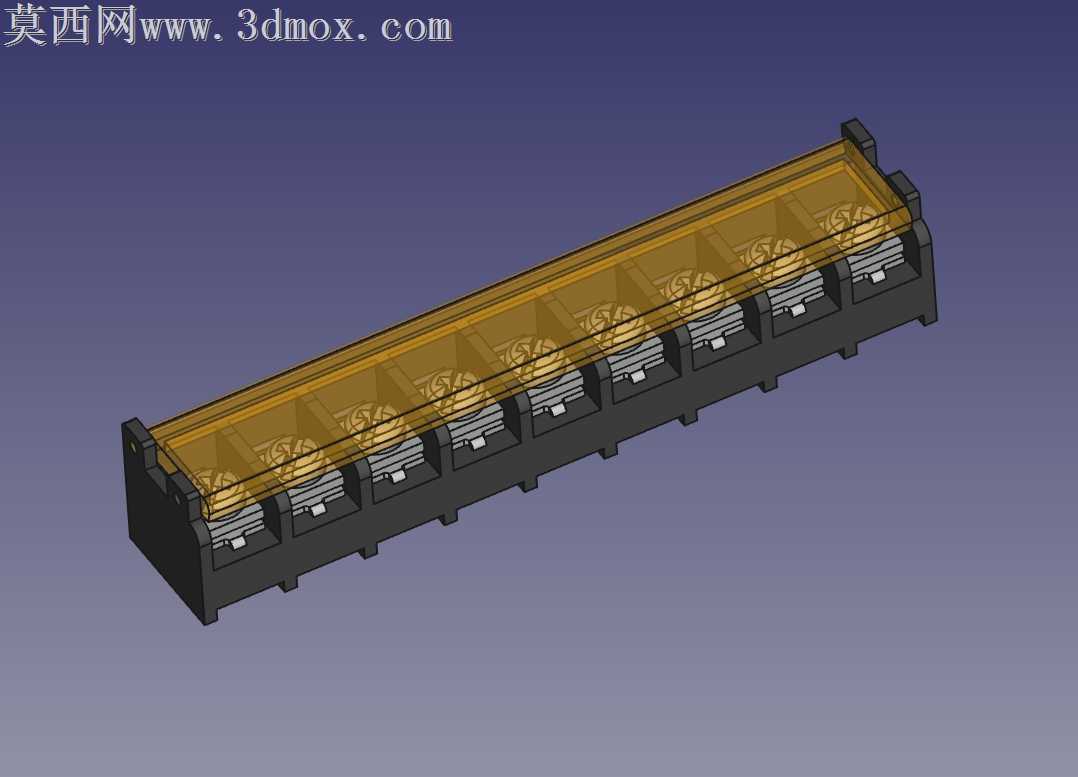

本模型为九位一体式电源螺丝接线盒，整体采用长条形模块化排布设计，主体基座为黑色绝缘材质，上盖采用半透明茶色绝缘材质，可直观观察内部接线端子的排布与接线状态，兼顾防护性与可视性。建模过程中首先完成基座主体的轮廓拉伸，按照1x9的等距排布规则划分九个独立的接线腔室，每个腔室独立分隔，避免不同接线回路之间出现干涉、短接风险，每个腔室内预留螺丝锁紧位、导线接入槽与金属导电件安装位，金属导电件采用内嵌式结构设计，贴合腔室侧壁定位，确保螺丝锁紧时导电件不会发生偏移。基座底部设计有等距排布的定位凸点，可适配对应电源壳体的安装卡槽，实现快速对位安装，基座两侧设计有挡边结构，既可以强化整体结构强度，也能对上盖形成限位，避免上盖横向滑脱。上盖采用与基座匹配的长条形结构，边缘做卡扣适配设计，可直接扣合在基座上方，无需额外紧固件即可完成装配，上盖表面做平整化处理，边缘做小圆角过渡，避免安装使用过程中出现锐边划伤。材质设定上，基座与上盖均赋予工程塑料材质属性，基座为哑光黑色阻燃PC材质，表面设置细微的磨砂质感，还原注塑件的真实表面效果，上盖为半透明茶色PC材质，调整材质的透明度与折射参数，实现半透可视的效果，内部金属导电件赋予镀镍铜合金材质，设置金属光泽与细微的表面拉丝质感，锁紧螺丝赋予不锈钢金属材质，还原金属件的反光特性。结构设计上充分考虑接线操作的便利性，每个接线位的导线接入槽做导向倒角，方便导线快速插入，螺丝锁紧位的深度经过合理设定，既保证足够的锁紧行程，也避免螺丝过深穿透基座。整体装配间隙控制在合理范围内，既保证零部件之间可以顺畅装配，也避免间隙过大出现松动晃动，所有加强筋、定位结构均按照实际注塑工艺要求设计，避免出现壁厚不均、倒扣无法脱模的结构问题，可直接用于同类接线配件的结构参考、适配安装模拟以及电源产品的配套设计验证。
