遥控共轴双旋翼航模直升机结构设计

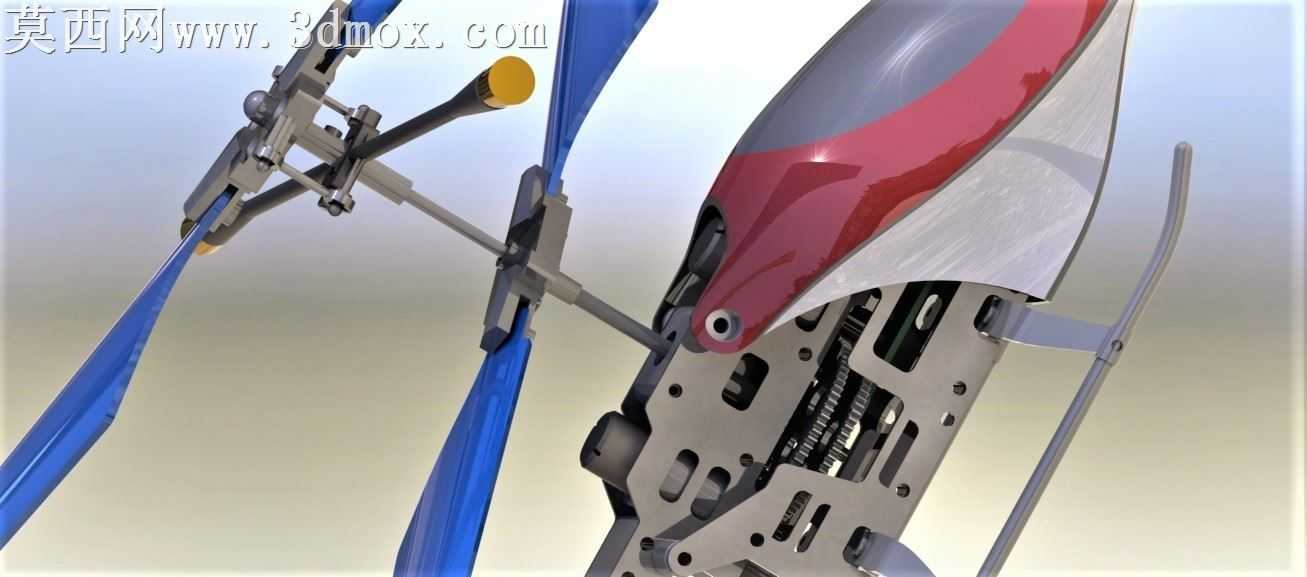

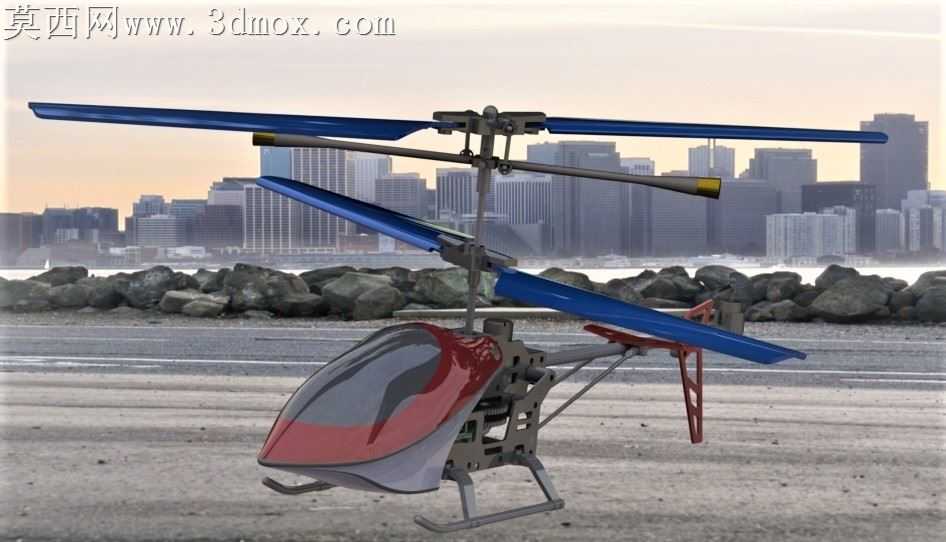

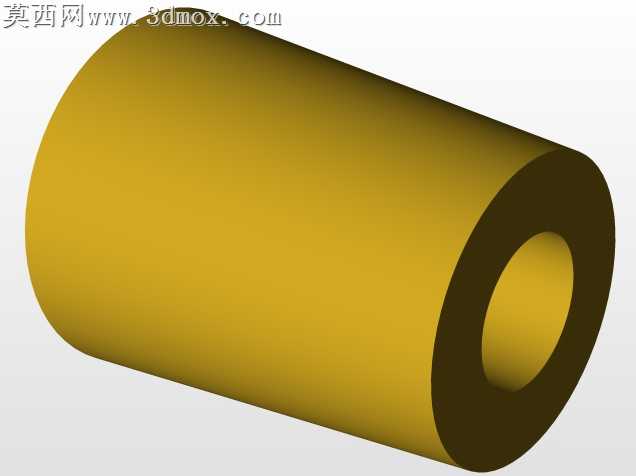

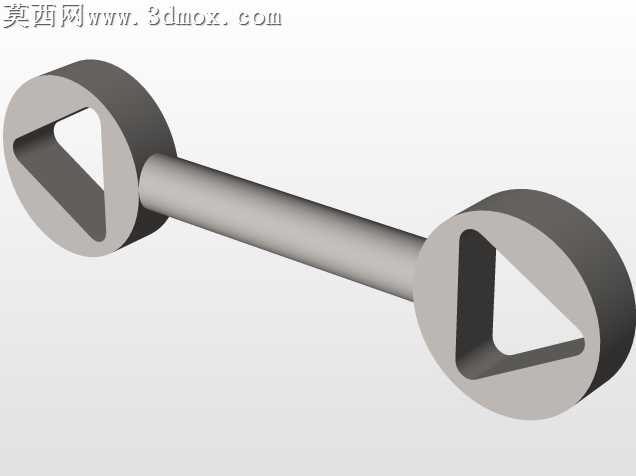

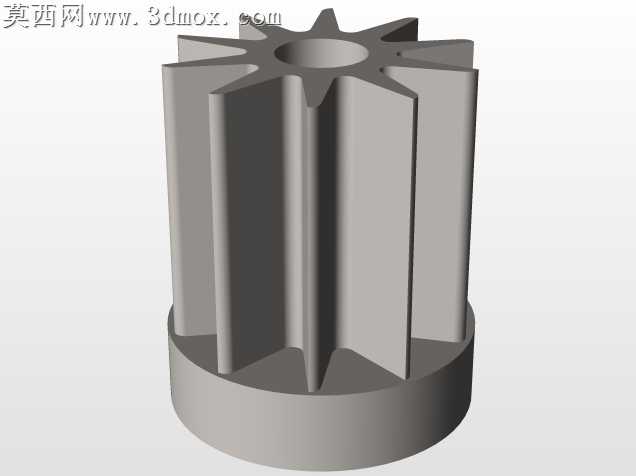

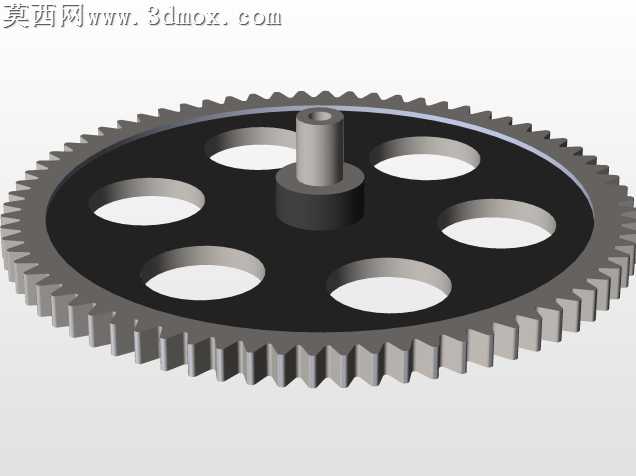

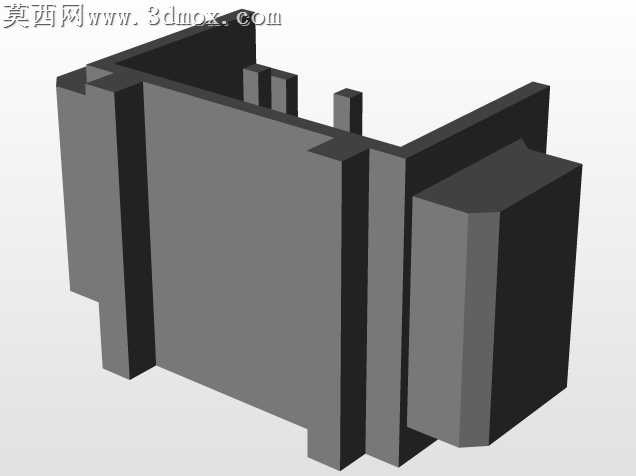

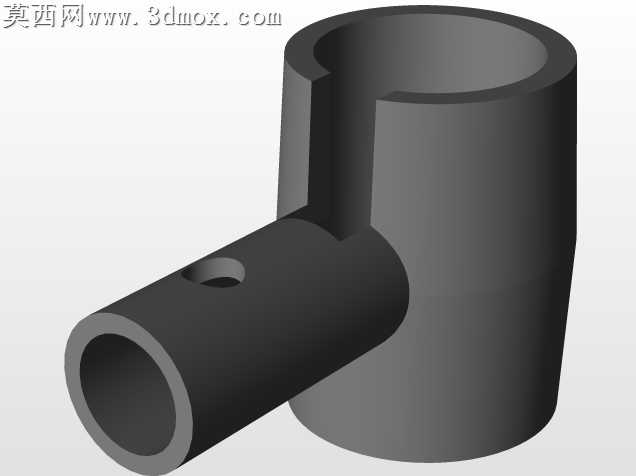

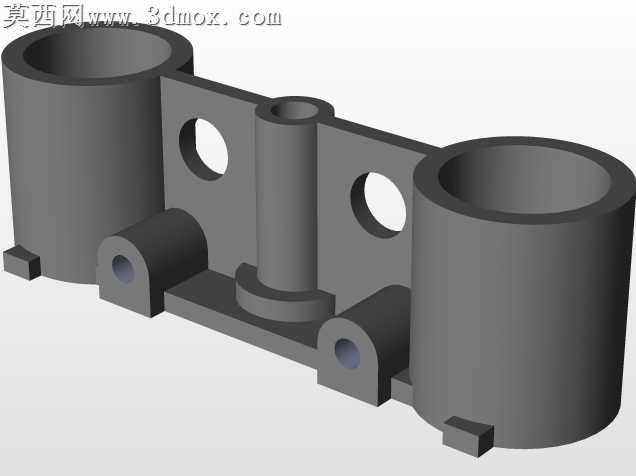

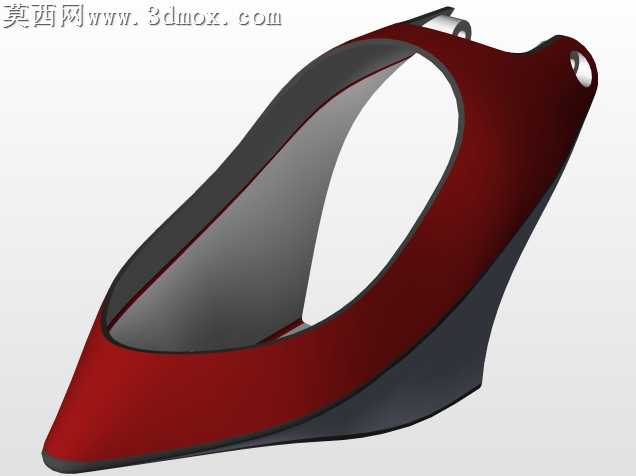

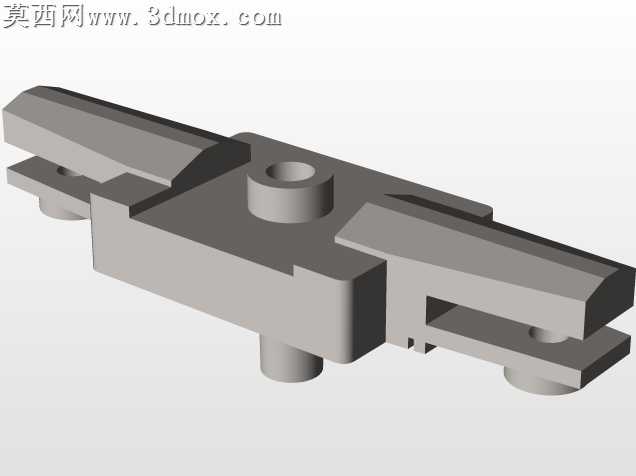

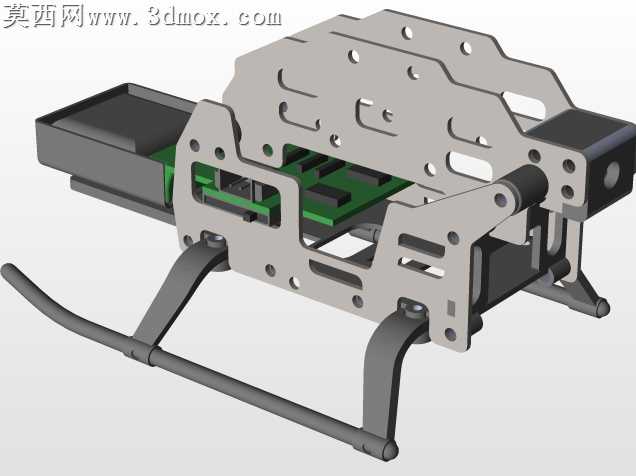

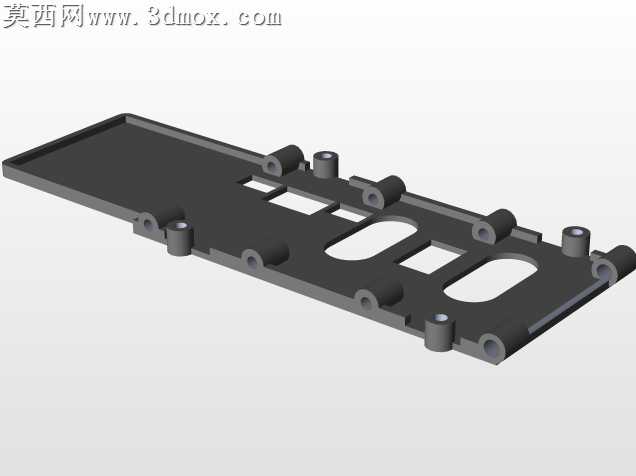

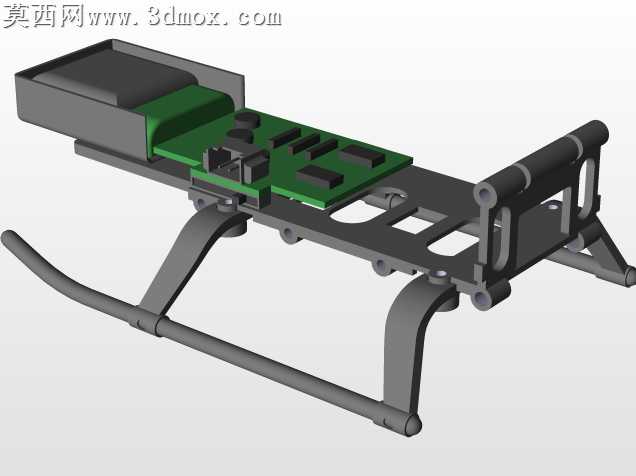

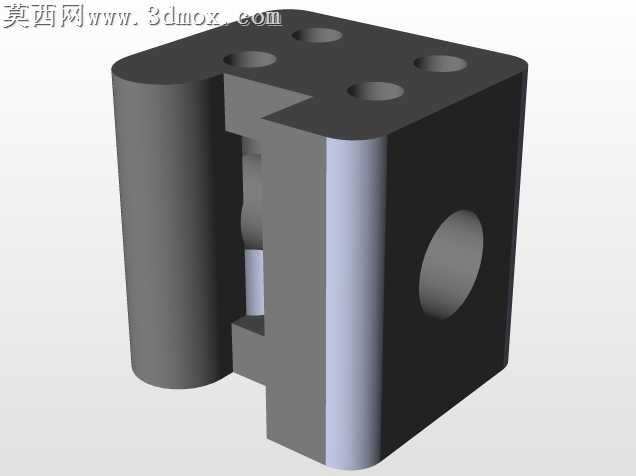

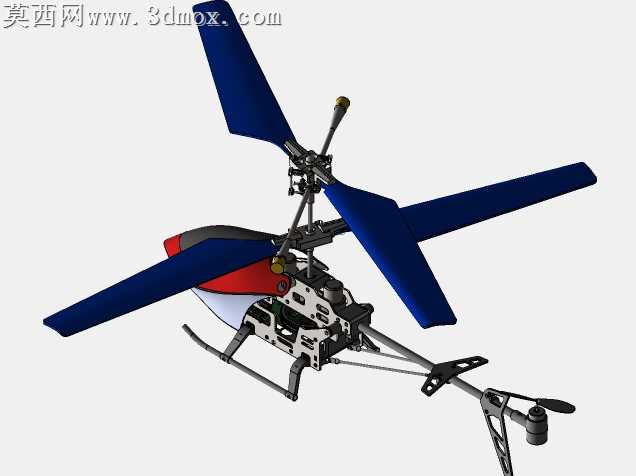

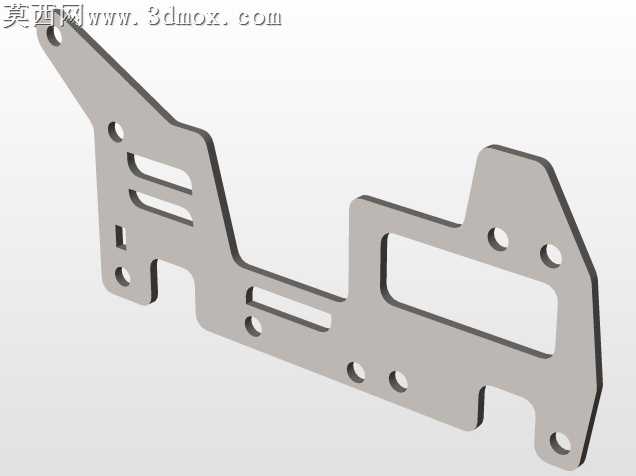

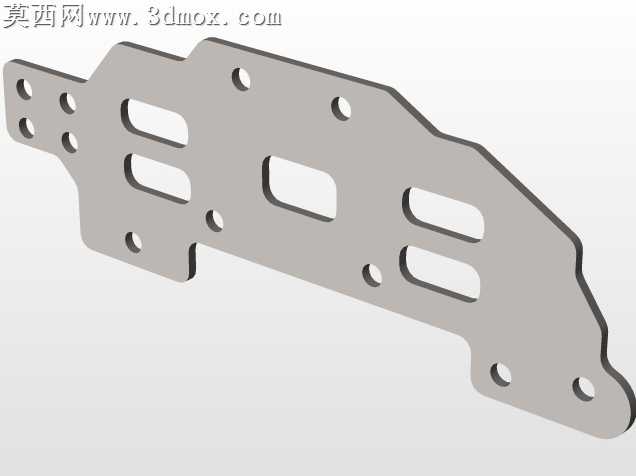

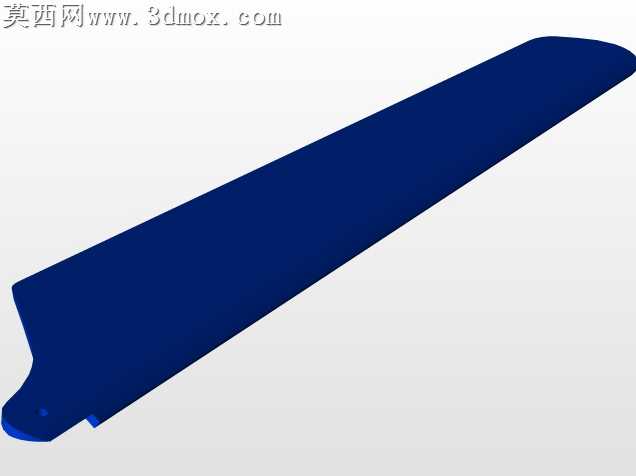

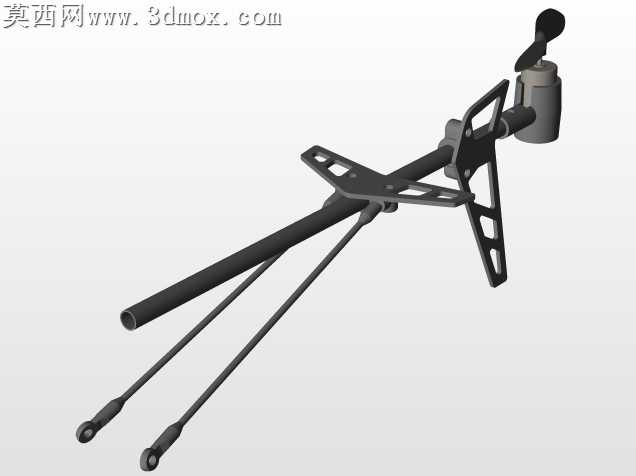

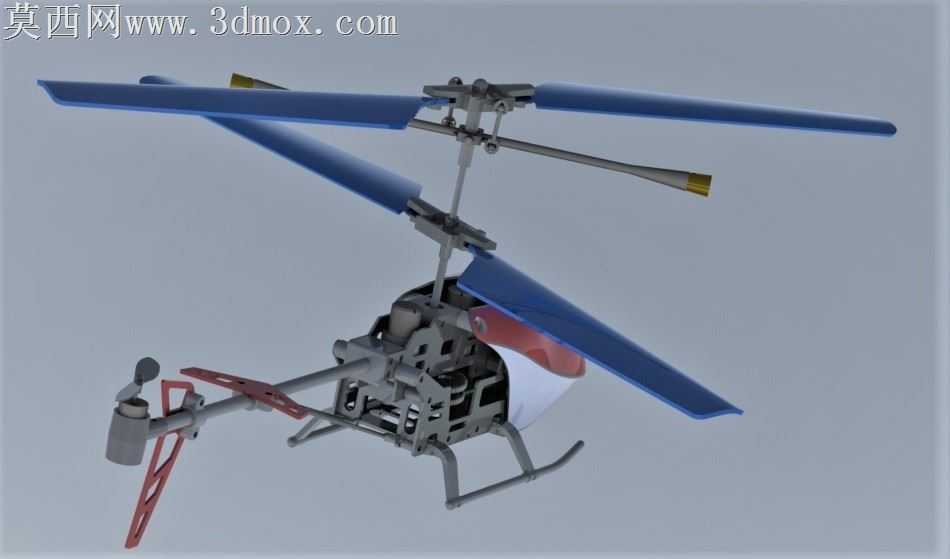

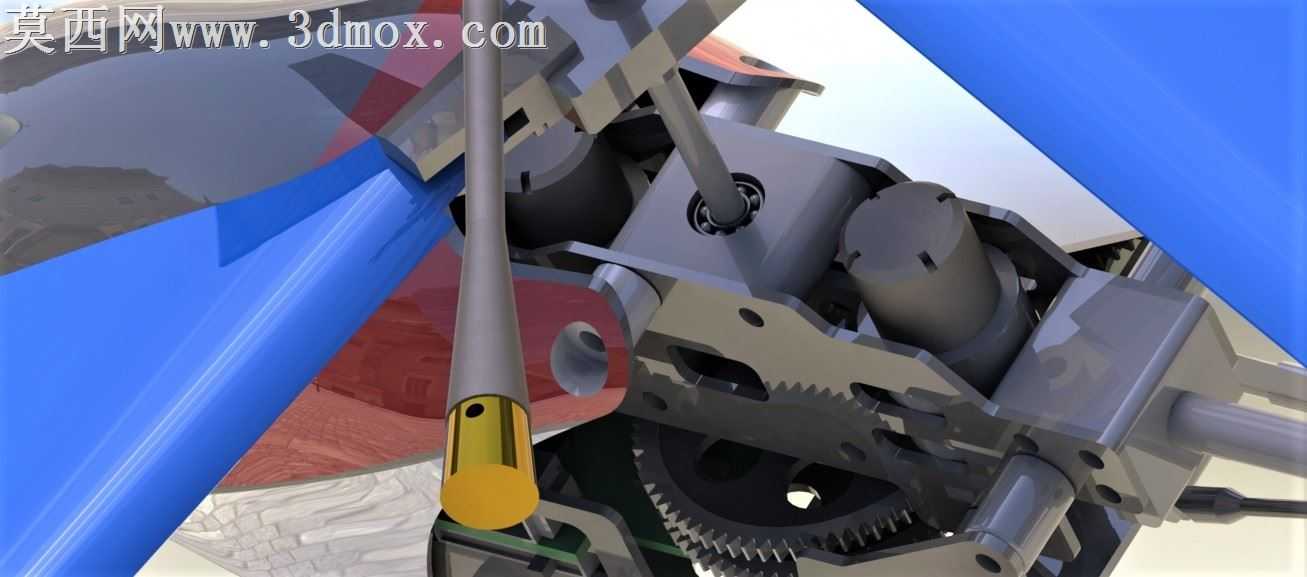

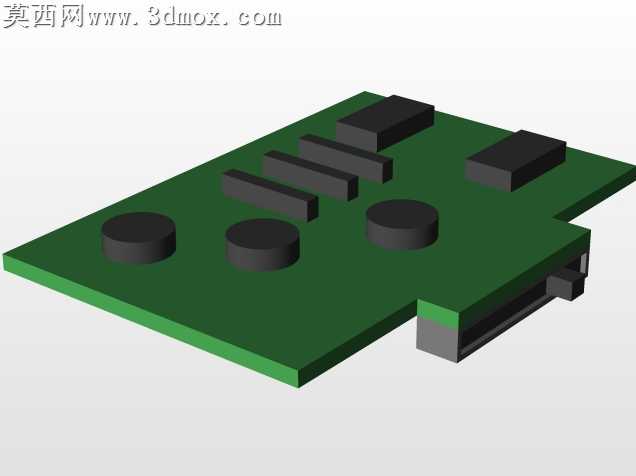

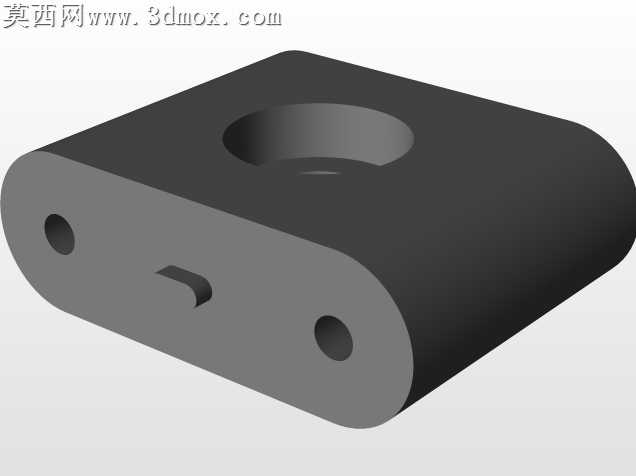

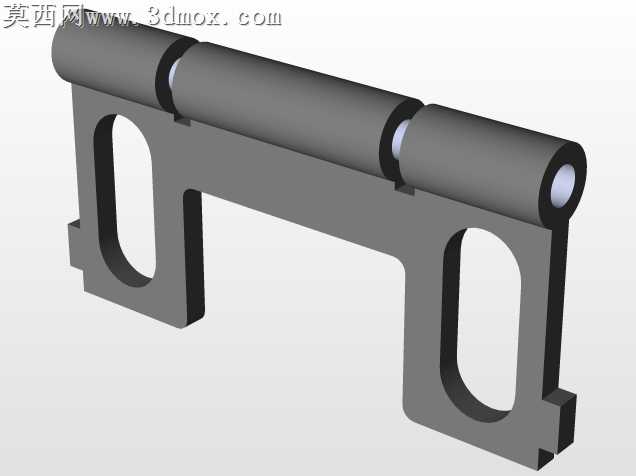

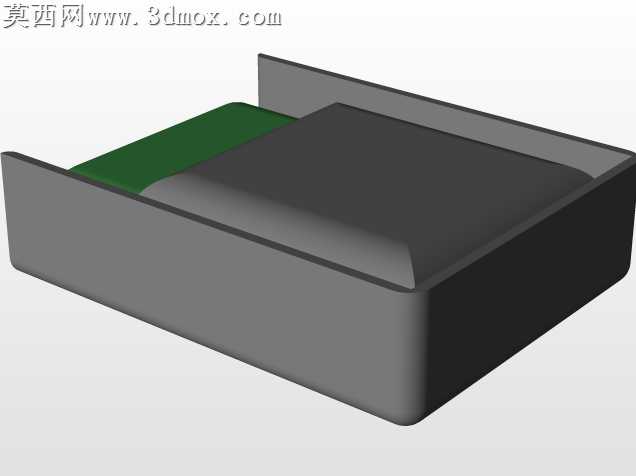

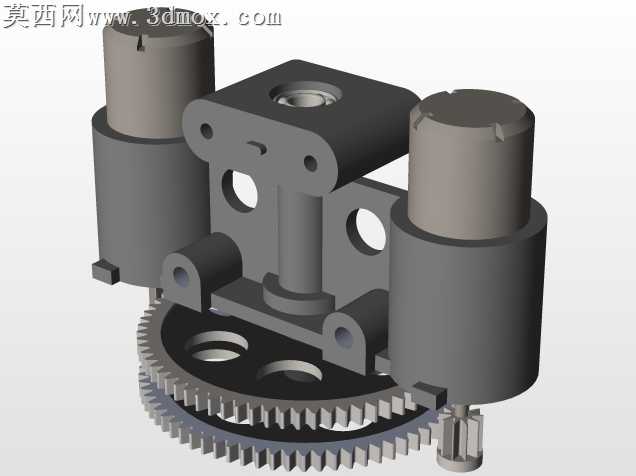

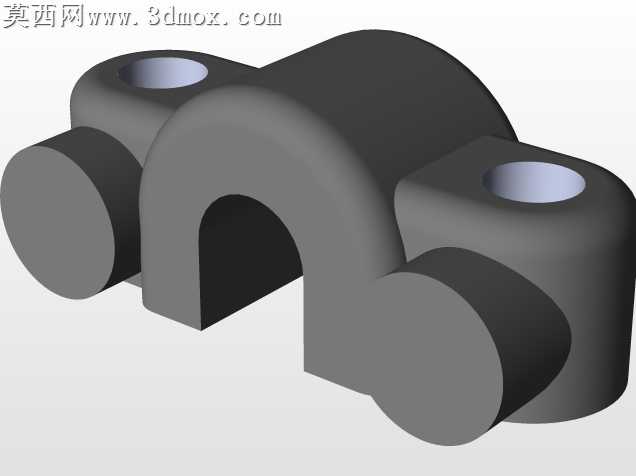

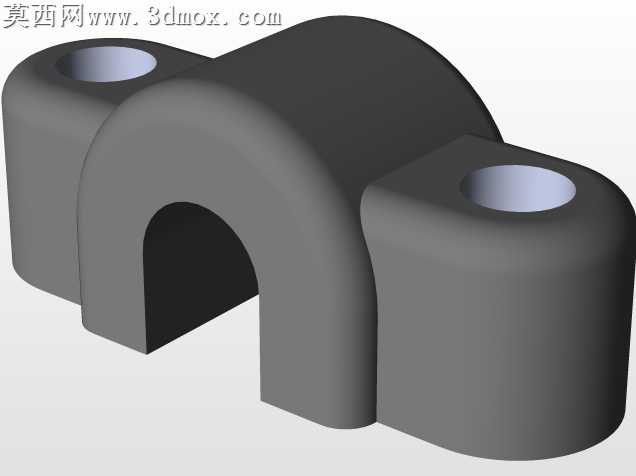

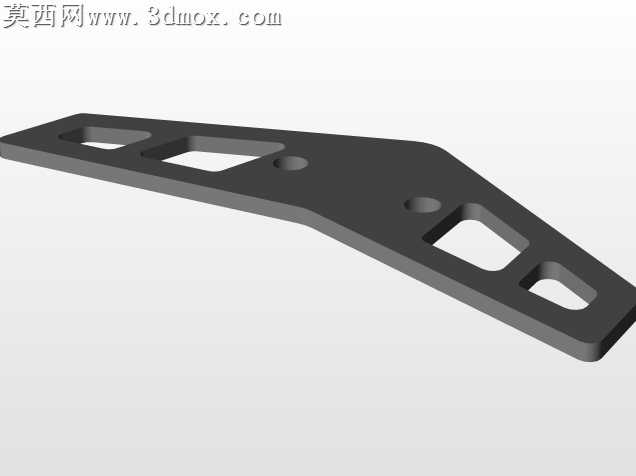

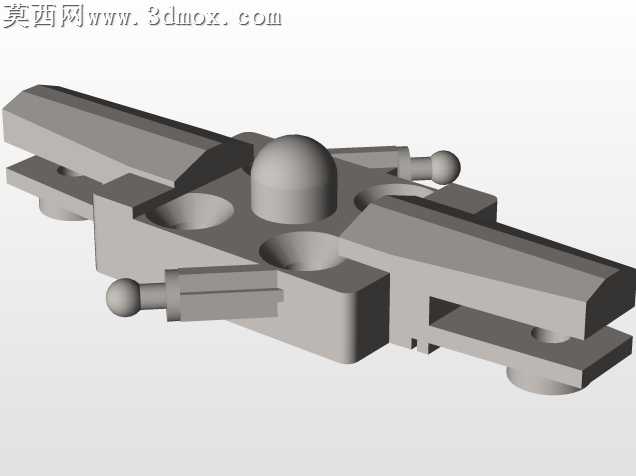

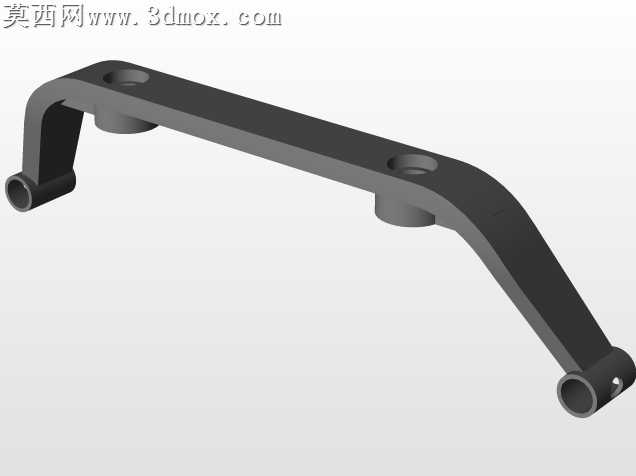

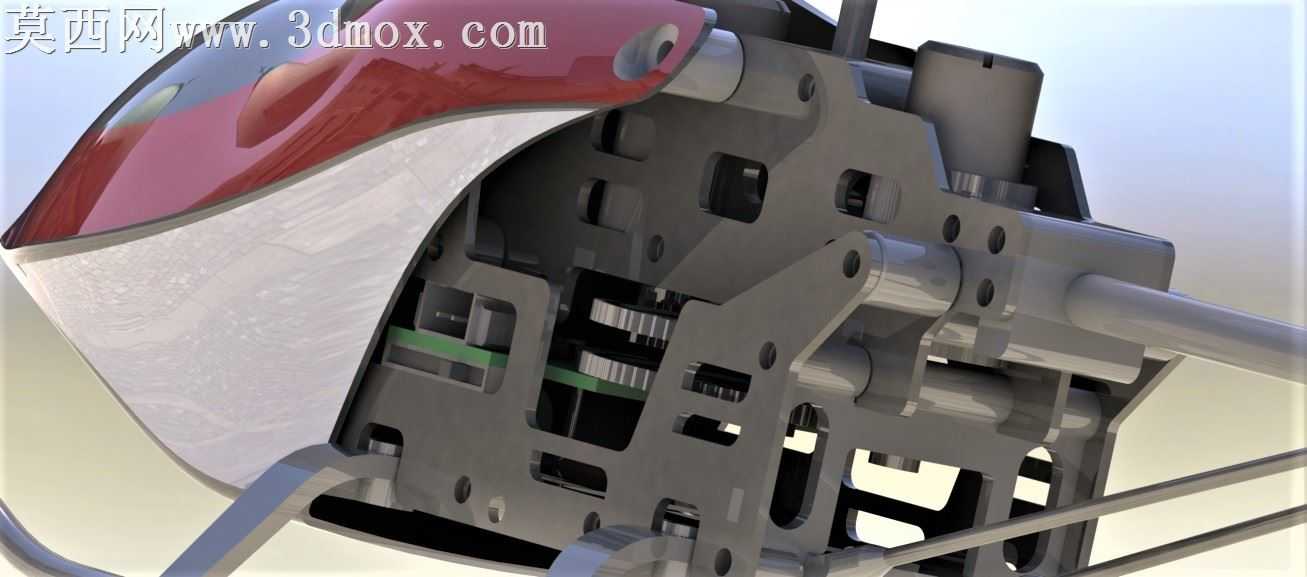

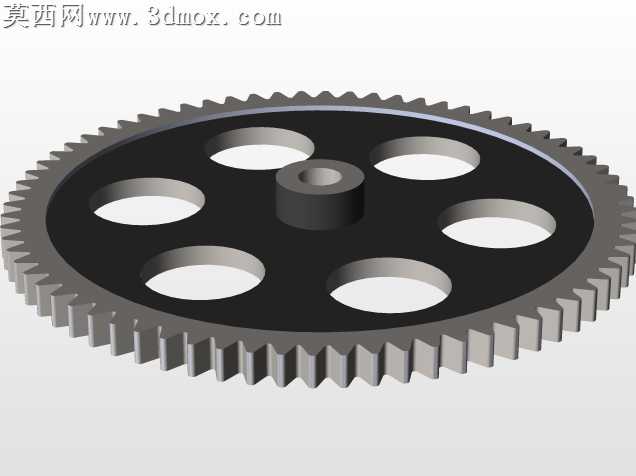

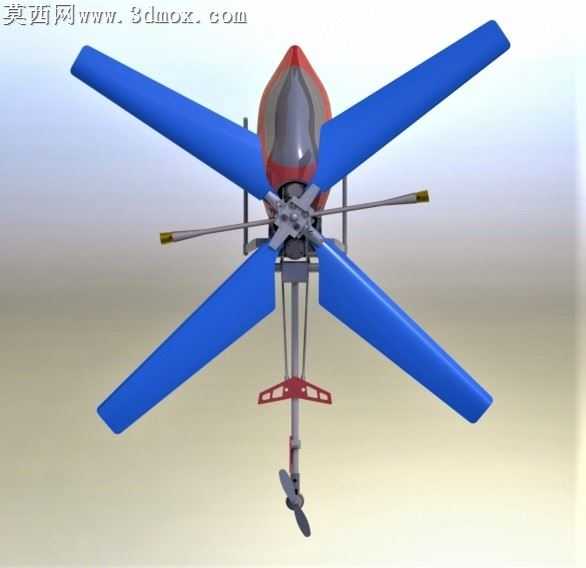

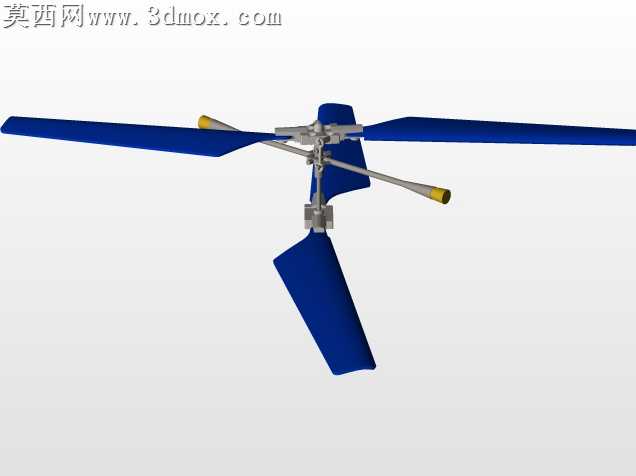

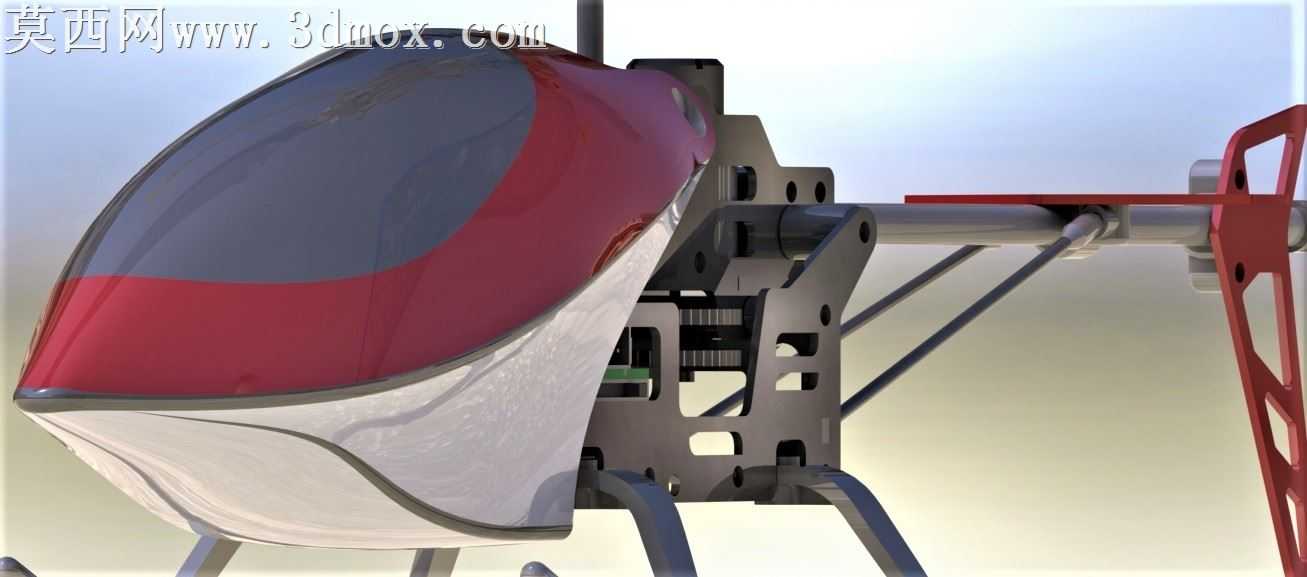

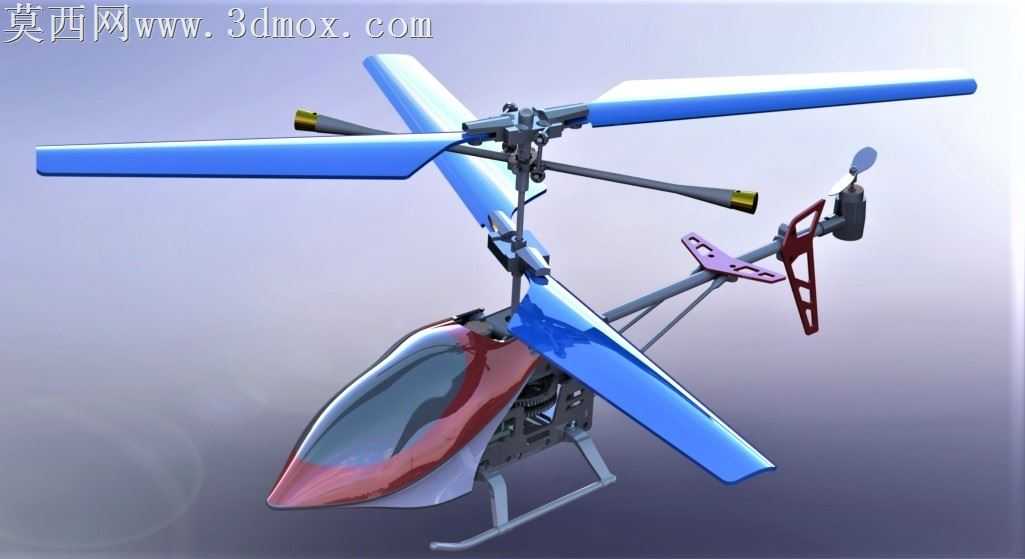

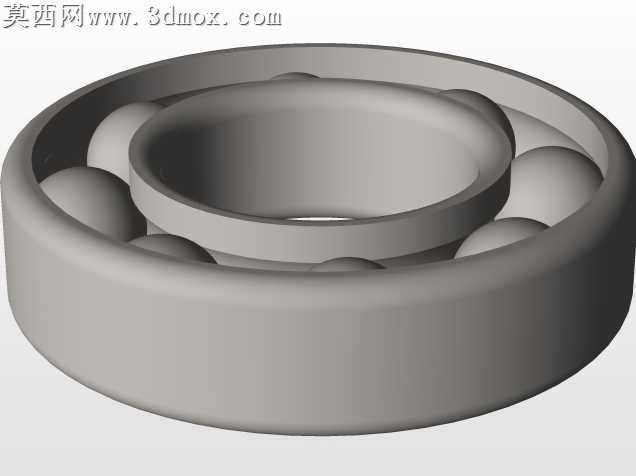

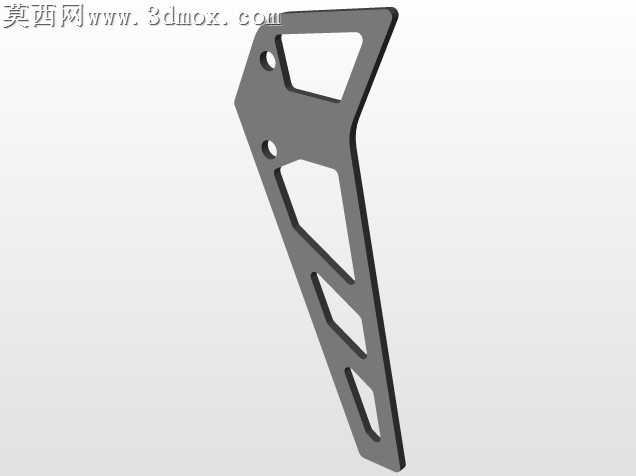

本作品为无线电遥控航模直升机的三维结构设计，采用共轴双旋翼经典航模布局，建模过程严格遵循小型遥控航模的实际装配逻辑，对整机各功能模块进行了完整的参数化还原。建模阶段以旋翼系统为核心设计重点，上下两层主旋翼均采用对称翼型的曲面建模方式，精准还原桨叶的翼型弧度与前缘后掠角度，旋翼夹头、倾斜盘、平衡杆、旋翼主轴等传动部件均按照实际航模的装配关系进行独立建模，清晰呈现了双旋翼差速控制转向、倾斜盘控制俯仰的传动逻辑，各铰接部位预留了合理的活动间隙，可直观展示旋翼周期变距的运动原理。机身主体采用镂空机架结构设计，还原了航模轻量化的设计思路，机架的支撑筋位、设备安装位、起落架连接座均做了细节刻画，尾管部分采用桁架式支撑结构，既还原了微型航模的减重设计特点，也清晰呈现了尾电机与尾旋翼的安装定位关系，尾旋翼的传动结构、防撞支撑件均按照实际装配逻辑完成建模。材质与渲染阶段针对不同部件的物理属性做了区分设置：主旋翼桨叶采用半哑光蓝色工程塑料材质，添加细微的磨砂质感还原航模桨叶的真实触感；金属传动部件如旋翼主轴、倾斜盘连杆、机架固定螺丝等采用抛光铝合金材质，添加轻微的环境反射效果体现金属零件的加工质感；机身装饰舱罩采用红白拼色的高光ABS材质，添加微弱的透明涂层反射效果还原航模外壳的注塑质感；起落架滑橇采用高韧性尼龙材质，设置适当的哑光粗糙度体现塑胶件的弹性特质；尾管支撑件采用红色玻纤增强塑料材质，还原航模配件的纤维纹理质感。渲染阶段采用柔和的影棚布光方案，主光源从侧上方45度角投射，突出旋翼曲面的光影过渡与机架结构的层次感，辅光源补光弱化阴影死区，清晰展现机身内部的传动结构细节，背景采用浅灰色渐变背景突出模型主体，整体渲染效果既清晰呈现了整机的装配结构，也还原了微型遥控航模的真实外观质感。设计过程中充分考虑了小型航模的结构合理性，各部件的连接关系、安装位置均符合实际航模的生产装配逻辑，可用于航模结构原理展示、新手航模组装参考、相关航模产品的设计迭代参考，完整呈现了共轴双旋翼遥控直升机从旋翼系统到机身机架、从传动结构到外观装饰的全结构设计细节。
