带挂钩链条滑轮起重吊具结构设计

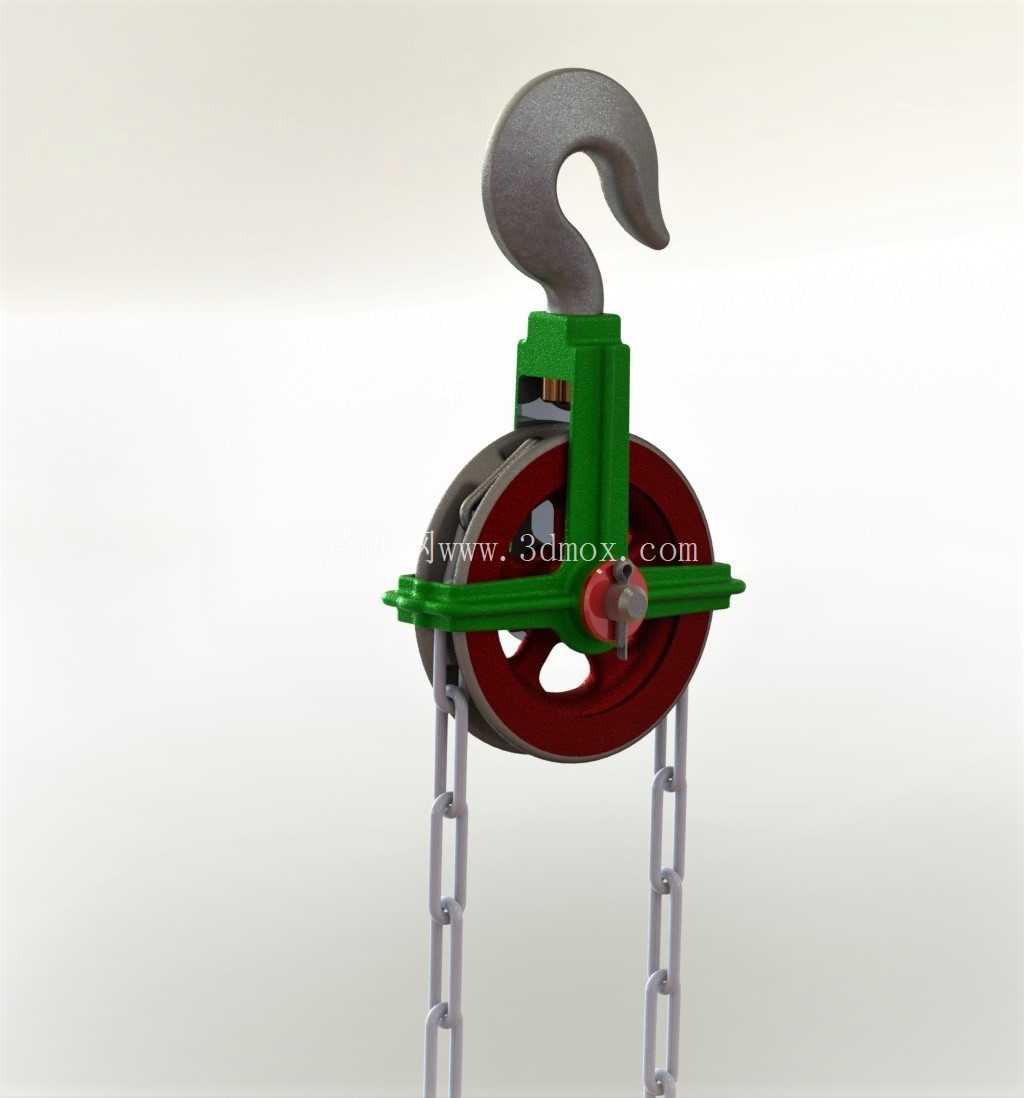

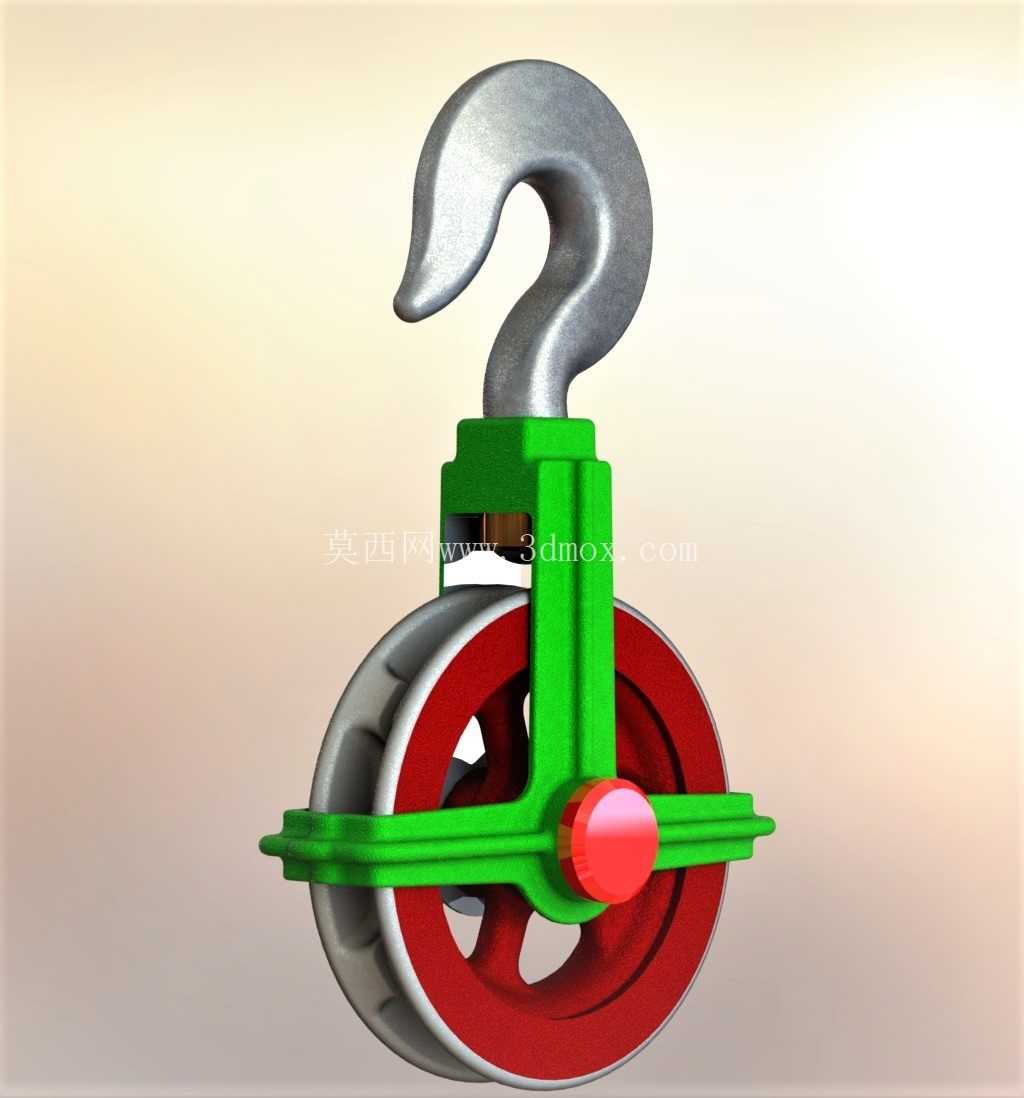

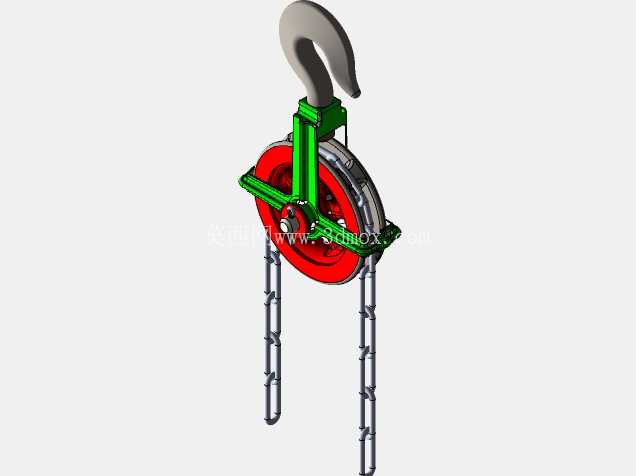

　　在车间物料转运、小型设备吊装、仓储重型货品移位这类轻载起重作业场景里，带挂钩的链条滑轮是适配手动葫芦、小型起重吊机的核心受力部件，区别于大吨位起重滑车，这类结构更偏向1吨以内的零散吊装需求，安装灵活不需要复杂的预装固定结构，能直接挂接在承重横梁、临时吊点上完成作业。从结构功能来看，上部的锻造吊钩是核心吊点承接结构，钩头做了防脱的弧度设计，实际使用时需要搭配防脱卡舌避免吊索滑脱，钩身与下部滑轮架的连接采用铰接结构，起吊过程中可以随吊重方向自适应偏转，不会因为吊点与重物重心存在偏角产生额外的侧向弯矩，避免滑轮架受力变形。

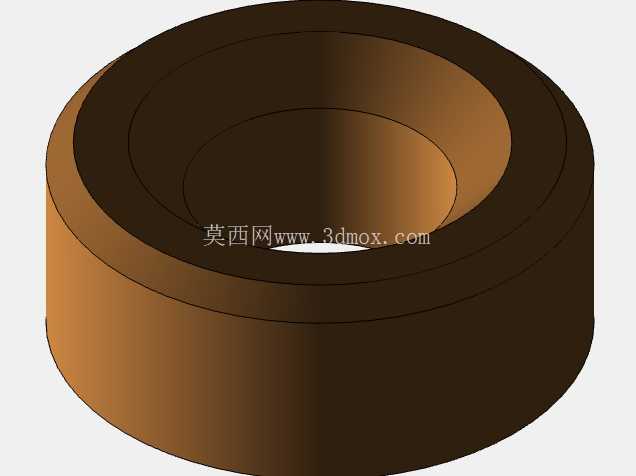

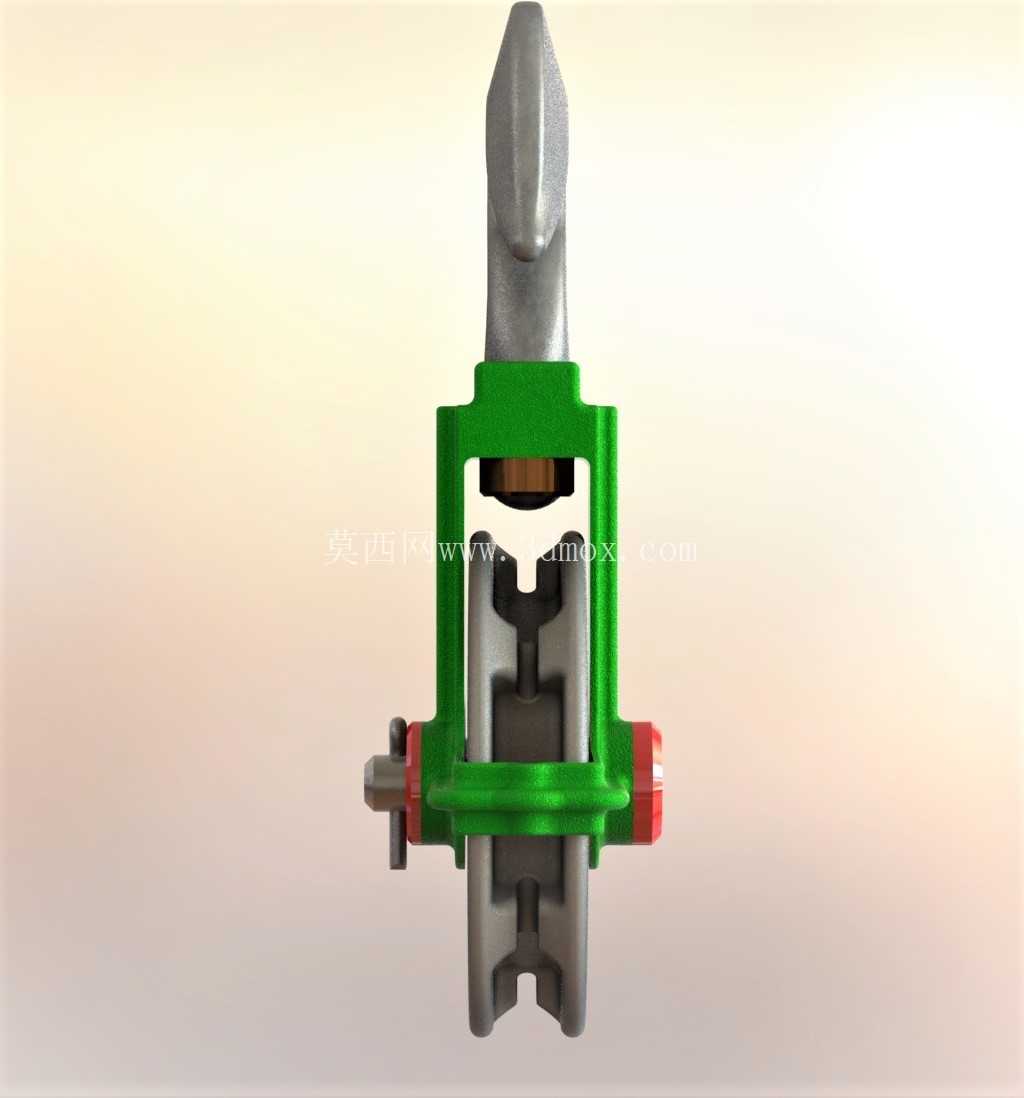

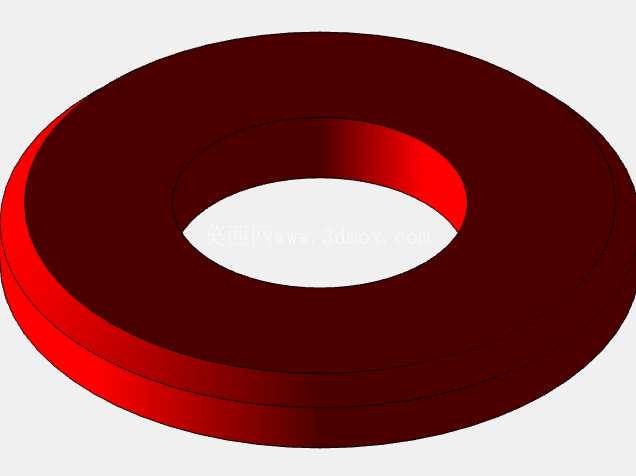

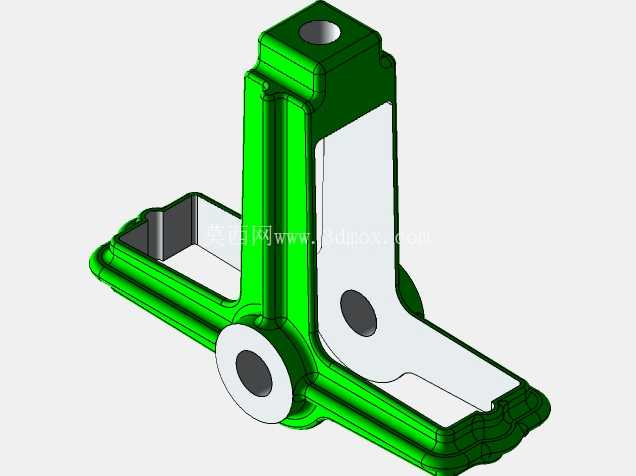

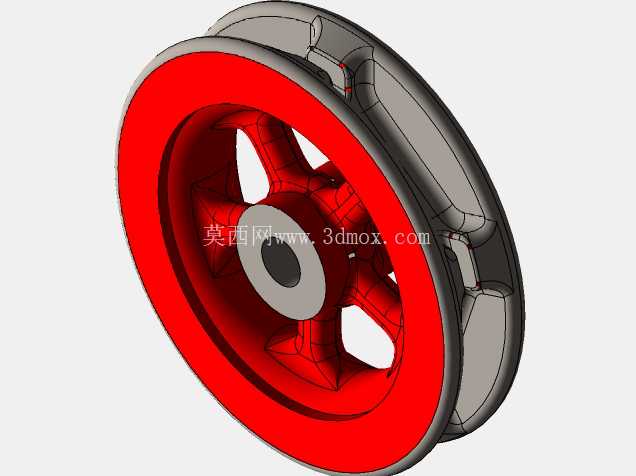

　　中间的绿色支架是滑轮的承载主体，采用对称式夹片结构包裹住两侧轮体，轮轴贯穿支架与滑轮中心，轴端用红色的端盖做轴向限位，这种分体式夹片结构的好处是后期维护更换轮体、轴承时不需要完全拆解整个吊具，只需要松开轴端固定件就能抽出轮轴完成配件更换，比整体焊接式的滑轮架维护效率高很多。滑轮本体采用双轮缘结构，轮缘的凸起高度刚好能卡住标准起重链条的链节侧边，避免链条在受力滑动时从轮槽脱出，轮槽的弧度经过匹配设计，和链条链环的接触面积足够大，不会出现链环局部应力集中导致的提前磨损，轮体内部镶嵌有滑动轴承衬套，不需要频繁加注润滑脂就能承受径向吊重载荷，适合车间多粉尘的作业环境。

　　设计这类结构的时候首先要核算吊钩的垂直受力阈值，钩身的危险截面在钩颈位置，需要根据额定起重量做截面的抗弯强度校核，避免起吊时出现钩颈拉直的风险；其次滑轮架的夹片厚度要匹配轮轴的抗剪强度，轴孔位置要做局部加厚处理，避免轮轴受剪时把夹片的孔位撑变形；轮槽的直径要和适配的链条节距对应，不能出现槽宽过大导致链条卡滞、槽宽过小磨坏链环的问题。从安装边界来看，这类吊具的整体横向尺寸由滑轮直径决定，轮径越大能适配的链条规格越高，同时起吊时的链条弯曲阻力越小，但是整体高度也会相应增加，在低矮车间使用时需要核算吊点到重物的剩余起吊高度，避免因为吊具自身高度占用过多行程导致重物无法提升到目标高度；吊钩的开口尺寸要适配常用的吊环、横梁挂点尺寸，不能出现开口过小无法挂接、开口过大挂接后间隙过大产生晃动的问题。

　　实际作业过程中，这类滑轮吊钩组合件通常和手动链条葫芦配合使用，上部吊钩挂在固定吊点，下部滑轮用来走承载链条，通过滑轮的省力比降低手动拉拽的作用力，在没有电动起重设备的临时作业场景里，这种结构的可靠性远高于柔性吊索直接挂接，因为滑轮能随起吊过程转动，不会出现链条拧结、吊索扭转的问题。结构细节上，支架两侧的横向凸缘是用来限制轮体轴向窜动的，同时也能在滑轮受到侧向碰撞时起到防护作用，避免轮缘直接被撞击变形；轴端的端盖除了轴向限位之外，还能阻挡粉尘、碎屑进入轴承衬套的配合面，减少磨粒磨损带来的轮体卡滞问题。在做三维建模的时候，要重点还原吊钩的锻造曲面弧度，尤其是钩头内侧的承载接触面，这个面的弧度直接决定了和吊环接触时的应力分布，不能做成简单的圆弧折弯，要根据吊环的常见接触位置做曲面拟合；滑轮的轮槽要做等距的截面回转，保证链条在整个轮槽圆周上都能顺畅滑动，不会出现某一位置卡链的问题；支架的夹片要做对称的减重孔设计，在保证结构强度的前提下降低吊具自身重量，方便人工搬运转移，毕竟这类轻载吊具有很多场景需要工人手动挂接，自重过大反而会增加额外的作业负担。
