40×10规格直流散热风扇结构设计

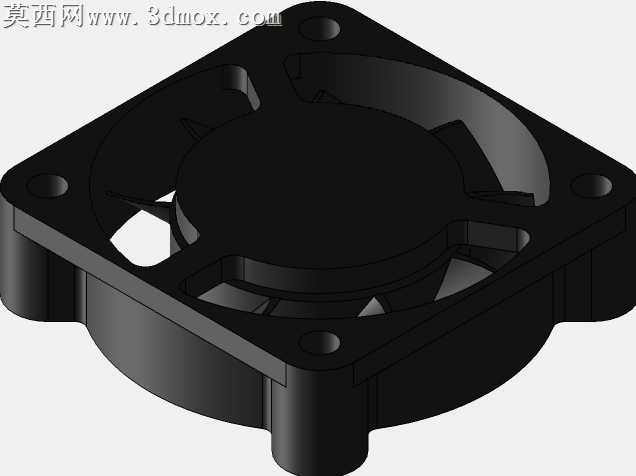

本作品为40×10毫米规格的直流散热风扇三维建模成果，建模过程严格遵循消费级散热配件的通用尺寸规范，完整还原了该类小型轴流风扇的全部结构细节。建模阶段首先搭建外框基准，方形外框的四个边角做了适配安装的圆角过渡，四个角位预留标准尺寸的沉头安装孔，孔位深度与直径完全匹配常用的自攻安装螺丝规格，外框侧壁厚度均匀，兼顾结构强度与注塑成型的工艺可行性，外框内侧设置有承托扇叶与电机的环形支撑结构，支撑筋条做了流线型修型处理，尽可能降低风阻对气流的干扰。扇叶部分采用七叶轴流扇叶构型，每片扇叶的曲面弧度经过反复调整，从叶根到叶梢的扭角平滑过渡，既保证足够的风压输出，又能控制运转时的气流噪音，扇叶与中心电机毂的衔接处做了加厚处理，避免长期高速运转出现结构断裂的问题。中心电机毂为圆柱形封闭结构，内部预留了直流电机的安装腔体，腔体尺寸适配常见的20毫米直径微型直流电机，电机出线位置预留了对应的走线槽位，方便后续装配时的线路排布。材质设定上，外框与扇叶均采用常见的黑色阻燃PBT材质，表面做哑光磨砂质感处理，还原量产散热风扇的真实外观质感，安装孔位的内壁做了光滑处理，模拟注塑成型后的脱模效果。设计过程中充分考虑了该类风扇的应用场景，作为3D打印机、小型电脑主机、嵌入式设备的常用散热配件，整体结构无冗余设计，所有尺寸公差控制在消费级电子产品的通用装配公差范围内，既可以作为结构设计参考用于同类产品的开发迭代，也可以用于散热系统的装配模拟、3D打印配件的适配验证，完整的结构建模能够直观展现小型直流风扇的内部构造与装配逻辑，为相关散热方案的设计提供精准的三维模型支撑。
