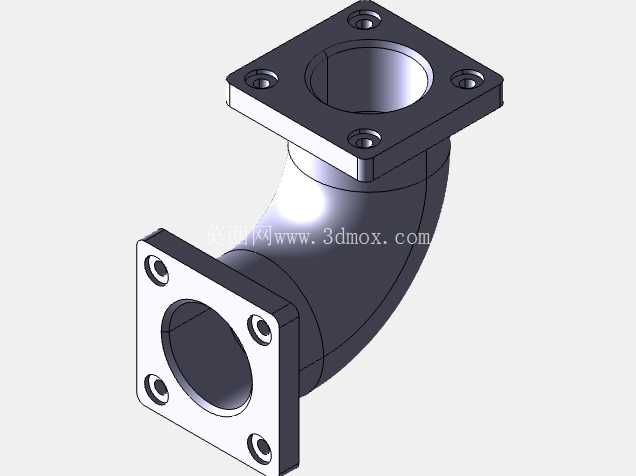

带方形法兰连接结构的90度流体弯头

在流体输送管路系统的布设过程中，管路走向的调整是无法避开的工程需求，这类带方形法兰的90度弯头，正是为了实现管路直角转向同时兼顾连接可靠性、流道平顺性而设计的核心管路配件。从实际应用场景来看，这类弯头广泛覆盖工业循环水系统、低压气动输送管路、小型液压泵站油路、化工介质常温输送支路等场景，尤其适合安装空间受限、需要通过法兰面实现快速定位装配的管路布局位置，相比螺纹连接的弯头，法兰式结构的密封承压稳定性更优，也更便于后期管路拆解维护，不需要在拆装时转动整段管路，只需要松开法兰连接螺栓即可完成拆卸作业。

从功能特性层面来看，这款弯头的核心作用是在不改变管路通径的前提下，将管路的输送方向偏转90度，两端的方形法兰结构均设置了四个对称分布的螺栓安装孔，安装时可以通过螺栓将弯头两端分别与对应管路端的法兰盘压紧，中间搭配适配的密封垫片即可实现密封，方形法兰相比圆形法兰在小通径管路场景下，安装时的对位容错空间更大，四个安装孔的对称布局也能让螺栓锁紧时的压紧力均匀分布在密封面上，避免局部压紧力不足导致的介质渗漏问题。弯头的弯曲段采用了大曲率半径的圆弧过渡设计，没有出现直角弯折的突变结构，这一设计思路完全是从流体动力学角度出发，尽可能降低介质流经转向位置时的局部阻力损失，减少介质在弯道处形成涡流的概率，既可以降低管路系统的输送能耗，也能避免介质中携带的固体杂质在弯道位置沉积堵塞，对于输送含少量颗粒杂质的流体场景，这种平顺过渡的流道结构也能减少颗粒对管壁的冲刷磨损，延长弯头的实际使用寿命。

从安装边界与尺寸设计逻辑来看，两端方形法兰的安装孔中心距、法兰端面的平面度、流道的同轴度都是设计时需要严格控制的核心参数，法兰端面需要保证足够的平面度，才能在螺栓锁紧后让密封垫片均匀受压，避免出现密封间隙；两端法兰的安装孔采用对称布局，能够适配四个方向的安装对位需求，不需要在安装时调整弯头的周向角度来对齐螺栓孔，降低现场安装的操作难度。弯头的弯曲段外壁厚度经过校核，能够满足对应公称压力下的强度要求，不会因为管路内的介质压力出现管壁变形或者破裂的问题，内壁则做了顺滑过渡处理，没有台阶或者凸起结构，避免介质流动时出现不必要的扰动。在实际选型使用时，需要确认弯头的通径与对接管路的通径完全匹配，法兰的安装孔位尺寸与对接法兰的孔位一致，同时根据输送介质的特性选择适配的密封垫片，比如输送水介质可以选用橡胶垫片，输送油类介质可以选用耐油石棉垫或者四氟垫片，螺栓锁紧时需要采用对角分次锁紧的方式，避免单侧受力过大导致法兰面变形或者密封垫片压偏。

这类弯头在三维建模过程中，需要重点关注弯曲段的曲率连续性，以及法兰安装孔的位置度公差，建模时先构建中心流道的引导线，通过扫掠命令生成弯头的基础实体，再分别在两端添加方形法兰结构，最后对安装孔、法兰边缘做倒角处理，避免尖锐边角在安装时划伤操作人员，同时也能减少应力集中问题。整个模型的结构没有冗余设计，所有结构特征都服务于管路转向、连接密封、流体平顺输送的核心功能，没有多余的装饰性结构，完全符合工业管路配件的实用化设计原则，在实际管路系统装配时，这类弯头可以直接和同规格的法兰管路、法兰阀件对接，不需要额外加工转接头件，能够有效缩短管路系统的装配周期，降低管路布设的综合成本。
