适配M10螺栓的平垫圈结构设计

在各类机械装配场景中，平垫圈是最不起眼却又不可或缺的基础连接件，这款适配M10螺栓的平垫圈，主要用于螺栓连接副的应力分散与接触面防护。日常设备运维、工装夹具组装、非标设备搭建过程中，螺栓直接压接在被连接件表面时，很容易因为拧紧力矩的集中作用，在铝合金、工程塑料等软质基材表面压出凹痕，甚至造成基材局部开裂，加装这款平垫圈后，能将螺栓头的压紧力均匀扩散到更大的接触面积上，有效降低接触面的压应力，保护被连接件的表面完整性。

从实际装配需求出发，这款垫圈的内径设计为10.5mm，刚好能顺利穿过M10规格的外螺纹件，既不会因为间隙过大导致垫圈偏移，也不会因为间隙过小出现卡滞，在自动化装配线上也能顺利通过振动盘送料，不会出现卡料、叠料的问题。外径设置为20mm，相比普通标准平垫圈的接触面积更充裕，针对薄板类被连接件的压痕防护效果更突出，在厚度2mm以下的冷轧钢板、铝型材装配场景中，能有效避免拧紧后板面出现局部凹陷，保证连接面的平面度。垫圈整体厚度为2mm，在常规M10螺栓的拧紧力矩范围内不会出现压溃变形，既能提供足够的支撑刚度，又不会因为厚度过大额外增加螺栓连接的长度需求，适配市面上绝大多数M10规格的螺栓、螺钉连接场景。

垫圈的边缘设计了可选的0.5mm倒角结构，这个细节设计在实际装配中能解决不少常见问题：一方面倒角可以去除冲压或车削加工产生的锐边毛刺，避免装配过程中锐边割伤操作人员的手套或皮肤，也能防止毛刺脱落掉入设备内部造成卡滞；另一方面，倒角结构能引导垫圈顺利卡入螺栓头下方的定位位置，即使装配时存在小幅的位置偏差，也能顺着倒角滑入正确位置，降低人工装配的对位难度。在有密封需求的场景中，边缘倒角还能避免垫圈锐边切割橡胶密封垫，延长密封件的使用寿命，防止密封件被锐边割破导致渗漏。

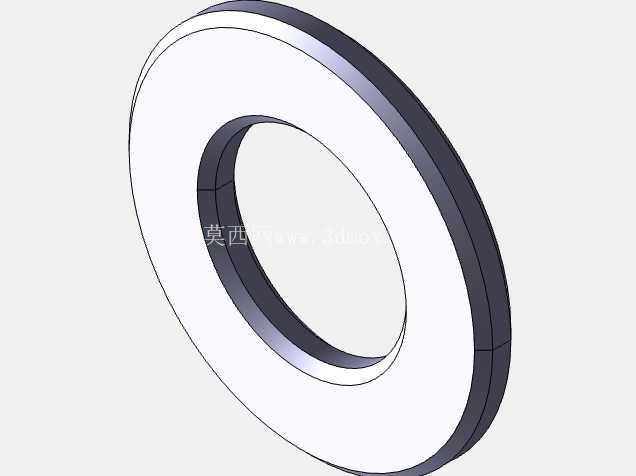

从建模逻辑来看，这款垫圈采用回转体结构建模思路，先绘制截面草图后通过回转命令生成基础实体，再对边缘进行倒角处理，建模过程中严格控制尺寸公差，内径尺寸公差控制在H13级别，保证与螺纹件的配合间隙合理，外径与厚度的公差控制在js14级别，满足通用装配的精度要求。实际使用中，这款垫圈可以应用在机床护板装配、工业铝型材框架搭建、电机安装固定、液压阀块连接等多个场景，不管是静态的结构连接，还是小幅振动的工况下，都能稳定发挥应力分散的作用，避免螺栓连接出现松动或者接触面压损的问题。

在安装边界上，需要注意被连接件的表面平面度不低于IT12级，如果被连接件表面存在明显的焊接飞溅、氧化皮或者凸起，需要先打磨平整再安装垫圈，否则会导致压紧力分布不均，影响连接可靠性。拧紧M10螺栓时，推荐的拧紧力矩控制在35-45N·m范围内，既能保证足够的预紧力，也不会因为力矩过大导致垫圈出现塑性变形。如果是在有防腐要求的户外场景使用，可以在垫圈表面做镀锌或者达克罗处理，提升防锈能力，在有绝缘需求的场景中，也可以基于这个尺寸模型更换尼龙、PEEK等非金属材料加工，满足不同工况的使用需求。
