摇臂式台钻工业加工设备结构设计

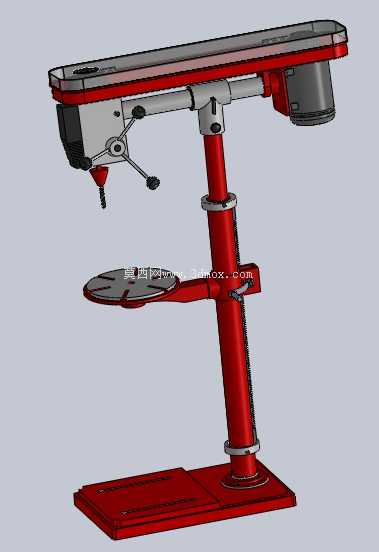

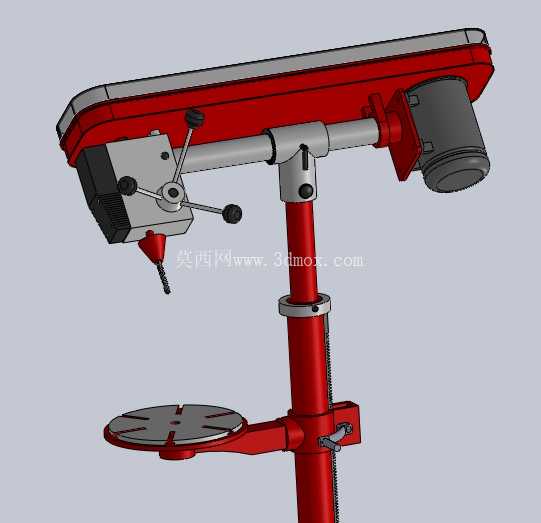

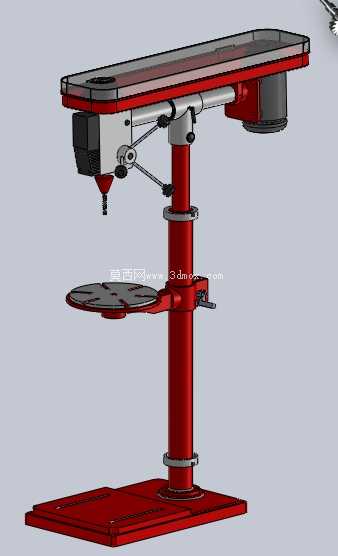

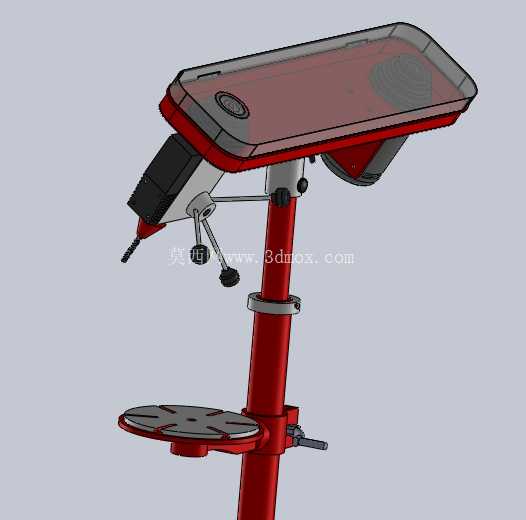

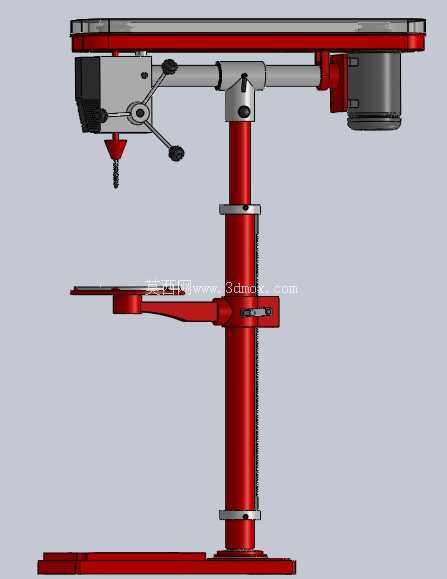

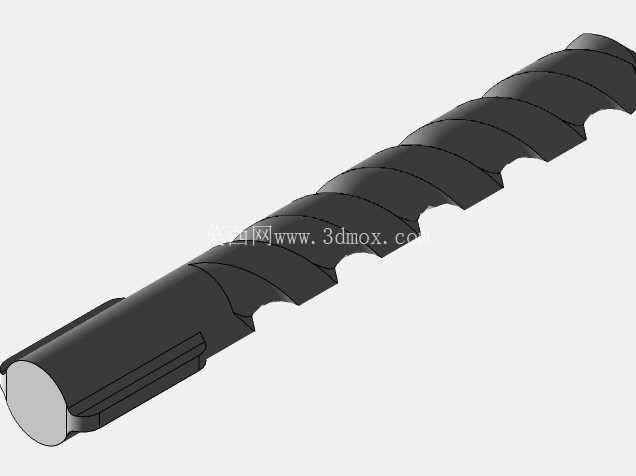

　　这款摇臂式台钻的结构设计，完全围绕小型机加工车间、五金维修工位、教学实训场景的实际钻孔作业需求展开，区别于固定式台钻的作业范围限制，其摇臂结构可绕主立柱做360度水平回转，同时主轴箱可沿摇臂导轨做横向滑移，能覆盖工作台面及底座延伸区域内不同位置的工件钻孔需求，无需频繁挪动重型工件即可完成多孔位加工作业，大幅降低工位上的工件装夹调整频次。从实际功能落地来看，设备的主轴进给采用手轮操控结构，操作时可通过手轮的进给手感实时反馈钻削阻力，适配不同材质工件的钻孔进给速度控制，针对薄件钻孔、深孔排屑等工况可灵活调整进给量，避免钻头崩断或孔位偏移。

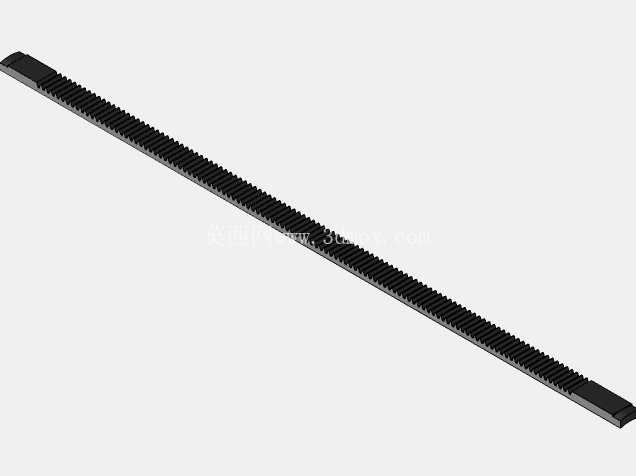

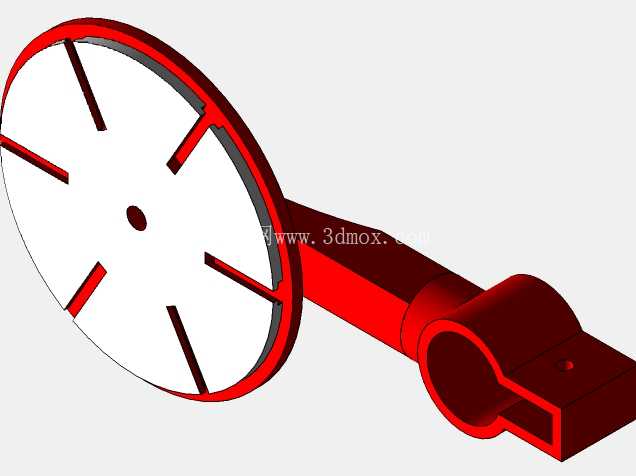

　　主立柱采用加厚无缝钢管结构，表面做磨削硬化处理，摇臂与立柱的配合面设置有锁紧机构，调整好作业位置后可通过锁紧手柄将摇臂与立柱、主轴箱与摇臂的相对位置完全锁死，避免钻削过程中出现结构晃动导致的孔位超差。工作台采用可升降结构设计，通过立柱上的齿条传动实现高度调整，可适配不同高度的工件装夹需求，工作台面开有标准T型槽，可配合压板、平口钳等工装完成工件的快速装夹，工作台本身也可绕立柱做一定角度的回转，方便特殊角度工件的钻孔对位。底座采用加厚铸铁平板结构，底部设置有地脚安装孔，可通过膨胀螺栓将设备固定在混凝土地面或重型工作台面上，保证大直径钻孔作业时设备的整体稳定性，底座平面也可作为超大工件的钻孔支撑面，拓展设备的作业适配范围。

　　设计过程中重点考量了运动部件的配合精度，摇臂导轨面做了淬火处理，硬度达到HRC45以上，长期滑移使用不会出现明显磨损凹陷，保证主轴箱移动的直线度；主轴采用高精度轴承组装配，主轴径向跳动控制在0.02mm以内，可满足铰孔、攻丝等对回转精度有要求的二次加工需求。设备的操作控件全部集中在主轴箱正面及侧面，操作人员站在设备正前方即可完成转速调整、进给操作、机构锁紧等全部动作，符合人机工程学的操作范围要求，减少作业过程中的多余动作。从安装边界来看，设备底座的安装孔位间距预留了足够的操作空间，摇臂最大回转半径下不会超出常规工位的安全操作范围，设备整体高度适配标准车间厂房的工位高度要求，无需额外改造工位空间即可完成安装部署。

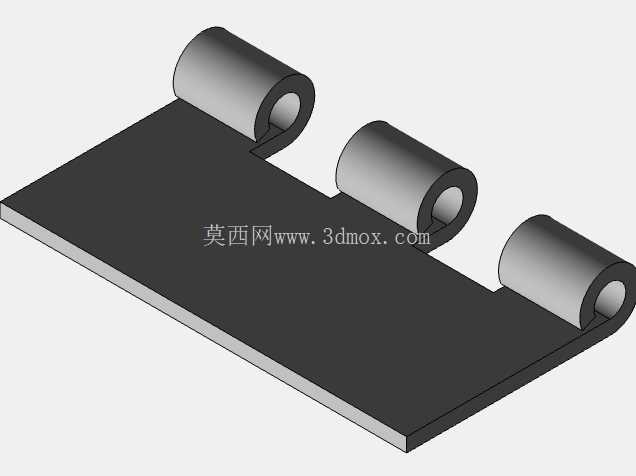

　　在日常维护层面，所有润滑点都设置在易操作的外露位置，操作人员可定期对导轨、立柱、进给齿轮等运动部件加注润滑脂，延长设备的使用寿命，传动带的张紧机构设置在主轴箱顶部，无需拆解设备外壳即可完成传动带的更换与张紧度调整，降低日常维护的时间成本。针对实训教学场景，设备的所有运动结构都做了安全防护设计，皮带轮、齿轮等旋转部件全部设置有封闭式防护罩，避免操作过程中衣物、工具卷入旋转部件造成安全事故，进给手轮的操作力经过优化，即使是初次操作的实训学员也可平稳控制进给速度，不会因进给量过大造成钻头断裂。在五金维修工位的实际应用中，这款设备可完成钢材、铝材、塑料等不同材质工件的钻孔、扩孔、铰孔、攻丝作业，针对小型五金零件、设备维修配件的加工需求，无需占用大型钻床设备即可完成加工作业，提升小型维修工位的加工效率。结构设计过程中对所有受力部件都做了刚度校核，在最大钻孔直径工况下，摇臂的最大挠度控制在允许范围内，不会因结构变形导致孔位倾斜，保证钻孔的垂直度精度满足常规机加工的公差要求。
