带安装法兰的轴流风轮结构设计

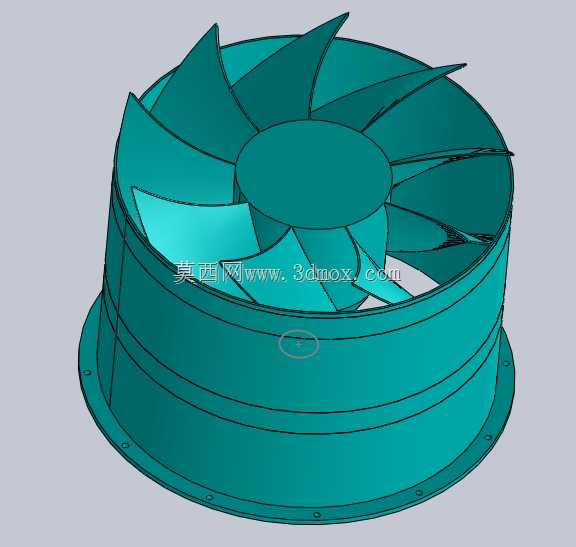

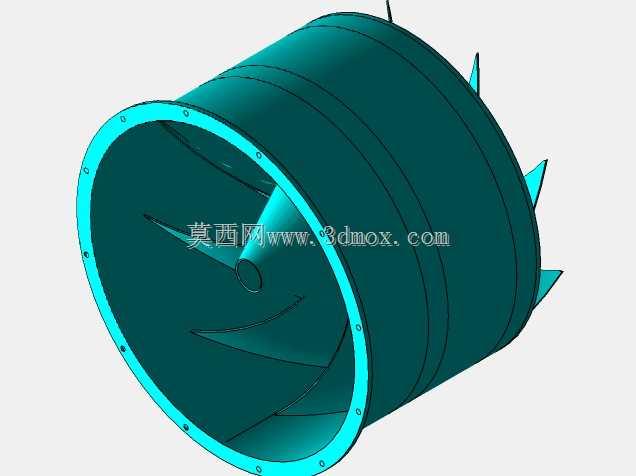

　　该结构属于通风散热系统的核心动部件，常见于工业机柜散热、厂房局部排风、设备冷却风道、小型暖通送风等场景，区别于普通离心风轮，这类轴流结构的气流走向沿筒体轴向贯通，风阻更低，相同转速下能获得更大的通风量，适合对安装纵深有要求、需要直吹直排风的管路或腔体环境。从结构组成来看，整体为风筒与动叶一体化的集成设计，底部带一圈安装法兰，法兰上均布安装孔位，安装时可直接通过螺栓对接在风道端面或者设备壳体的预留开口上，不需要额外搭建风筒支撑结构，能大幅减少现场安装的对齐工作量，避免分体式风轮与风筒装配不同心带来的动平衡偏差、运行异响问题。叶片采用大扭角的空间曲面设计，从叶根到叶顶的弦长、安装角呈渐变过渡，叶根区域厚度更大，保证和轮毂连接的结构强度，

　　承受旋转过程中的离心载荷与气流交变冲击力，叶顶区域和筒体内壁保留极小的均匀间隙，既避免旋转过程中叶片刮蹭筒壁，又能减少叶顶间隙的气流泄漏，提升通风效率。轮毂为实心圆盘结构，中心位置预留了和驱动电机输出轴对接的安装位，可根据匹配的电机轴径调整配合公差，传递电机输出的扭矩带动整组叶片旋转。风筒外壁设置了多道环形加强筋，沿筒体轴向均匀排布，因为筒体为薄壁回转结构，长期受气流振动、安装应力作用容易出现圆度变形，加强筋的存在能提升筒体的径向刚度，保证运输、安装、运行过程中筒体内壁的圆度公差始终控制在合理范围，不会因为筒体变形挤压叶顶导致卡滞。设计过程中首先要确定额定工况下的风量风压需求，反推叶片的弦长、扭角、叶片数量，这款结构采用多叶片设计，

　　相比少叶片的轴流风轮，相同风量下转速更低，运行时的气流脉动更小，产生的气动噪音也更弱，适合对噪音控制有要求的室内设备配套场景。安装边界方面，底部法兰的外径大于风筒本体外径，安装孔的节圆直径需匹配对接风道的标准法兰尺寸，筒体总高度决定了安装时需要预留的轴向纵深空间，法兰端面到叶片进风端的距离经过优化，保证进风侧气流能均匀进入叶道，不会因为离墙体或者遮挡物过近产生进气紊流。实际应用中，这类结构如果配套在工业设备上，需要根据输送介质的温度调整材质，常温通风场景可采用普通工程塑料注塑成型，输送高温气体的场景则需要更换金属材质，同时重新校核叶片的离心强度、高温下的结构形变，避免高温下叶片软化伸长刮蹭筒壁。

　　动平衡校准是这类旋转部件设计生产中不可缺少的环节，叶片曲面加工的精度误差、材质密度不均、安装位的同轴度偏差都会导致旋转时的不平衡量超标，运行时产生振动传导到安装基座，带动整个设备或者风道共振，因此设计时在轮毂位置预留了动平衡去重区域，方便校准过程中去除多余材料，将不平衡量控制在允许的精度范围内。风筒的进风端和出风端都做了圆角过渡处理，避免直角边缘带来的气流分离损失，气流进出风筒时更平顺，进一步降低局部阻力损失。和分体式的轴流风轮相比，这种风轮与风筒集成的结构不需要用户单独匹配风筒的内径、同轴度，选型时只需要核对法兰安装尺寸、总高度、轴孔配合尺寸就能直接配套，减少了选型匹配的出错概率，也降低了装配环节的精度要求，适合批量配套在标准化的通风设备、散热机柜中使用。叶片的曲面造型经过流体仿真优化，气流沿叶道流动时不会产生大面积的涡流区，能量转换效率更高，相同功率输入下能获得更高的输出风量，长期运行的能耗表现更优。
