离心风机用焊接式金属蜗壳结构设计

项目分类:通用机械零部件 发布时间:2021-11-21 ID:397100
  • 离心风机用焊接式金属蜗壳结构设计
  • 离心风机用焊接式金属蜗壳结构设计

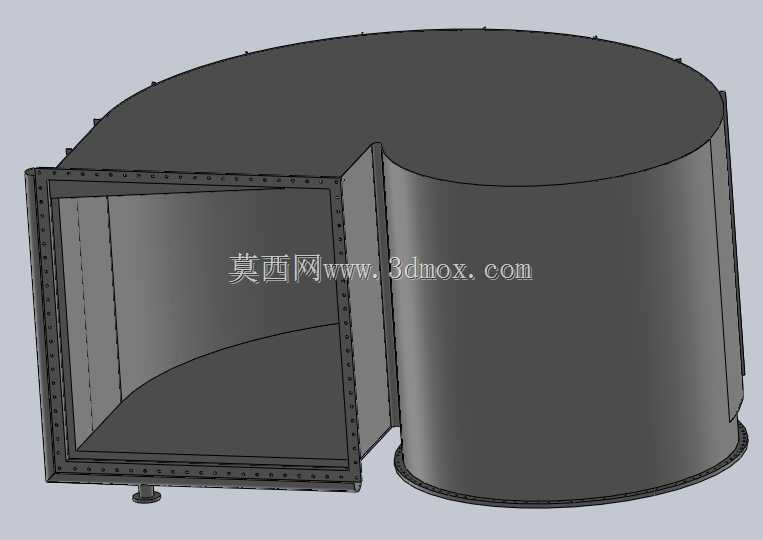

  在工业通风、烟气输送、工艺气体循环类系统中,蜗壳是离心式叶轮配套的核心导流部件,其结构合理性直接决定整套风系统的运行效率、振动水平与噪声表现。该蜗壳采用全焊接钢板成型结构,整体由螺旋形流道腔体、方形进风对接段、圆形出风口法兰边三部分构成,区别于常见的等截面风道,其流道截面从进风口位置开始沿叶轮旋转方向逐步扩大,能够将叶轮高速甩出的气体动能逐步转化为静压能,降低气流在壳体内的湍流损耗。

  从安装边界来看,方形进风段四周布置了均匀分布的螺栓连接孔,可直接与前端的集流器或者进风调节门对接,法兰面预留了密封垫安装位置,避免高压段气体泄漏;圆形端的法兰边用于匹配后续的出风口管道或者扩散筒,底部设置的小型支脚可承担壳体自身重量,同时抵消气流脉动带来的径向载荷,安装时无需额外制作复杂的支撑托架,仅需在支脚位置配置减震垫即可完成固定。

  设计过程中首先要匹配对应叶轮的外径参数,螺旋型线的绘制严格遵循气流对数螺旋轨迹,保证气流从叶轮流出后能平滑贴附壳体内壁流动,避免出现气流撞击壁面产生的涡流区。壳体壁板厚度根据系统运行风压选取,常规中低压通风工况下采用普通碳钢板卷制焊接即可,若输送介质带有腐蚀性或者高温特性,可替换为不锈钢或者耐热合金板材,焊缝位置需做煤油渗透试验,杜绝焊缝砂眼导致的气体泄漏。

  实际应用场景覆盖工业厂房除尘系统、锅炉鼓引风配套、涂装车间排风、物料气力输送等多个领域,在除尘系统中,蜗壳内部流道的顺滑性可避免粉尘在壳体内沉积,减少长期运行后的积灰堵塞问题;在锅炉引风工况下,壳体的密封性能可保证系统负压稳定,避免漏风导致的锅炉热效率下降。不同于铸件蜗壳,焊接结构的蜗壳生产周期更短,可根据现场安装空间灵活调整进风口朝向与出风口角度,适配不同的管路布局需求,后期维护时仅需对磨损的壁板进行补焊或者局部更换即可,无需整体替换部件。

  结构设计时特意在进风段与螺旋腔体的连接位置做了圆弧过渡处理,避免直角结构带来的气流阻力,同时在法兰连接位置做了加厚处理,抵消螺栓紧固时产生的局部应力,防止长期运行后法兰面变形导致的密封失效。壳体外部无需额外布置加强筋的工况下,依靠自身的螺旋曲面结构即可具备足够的刚性,若应用于高压工况,可在螺旋腔体外侧间隔布置环形加强筋,提升壳体抗负压变形的能力。

  在三维建模过程中,螺旋线的生成需严格对应不同转角位置的截面宽度,保证每个截面的通流面积与该位置的气体流量匹配,避免出现局部截面突变导致的气流噪声升高;法兰孔的位置采用圆周与矩形阵列生成,保证安装时的孔位对中精度,减少现场安装时的扩孔调整工作量。底部支脚的安装孔设置为长圆孔,可补偿安装过程中的基础尺寸误差,降低现场安装的对位难度。
