手动轮椅结构三维设计方案

　　这款手动代步轮椅的结构设计，核心围绕日常室内外短距离移动、康复期行动不便人群的使用需求展开，在结构选型阶段优先考虑了框架刚性、推行阻力控制、乘坐适配性三个核心维度，没有采用复杂的折叠冗余结构，整体框架采用圆管弯折焊接的成型方案，主支撑管选用常规直径的薄壁金属圆管，在扶手安装位、脚踏支撑位、轮轴固定位都做了局部补强，避免长期交变载荷下出现焊缝开裂或者管体变形的问题。

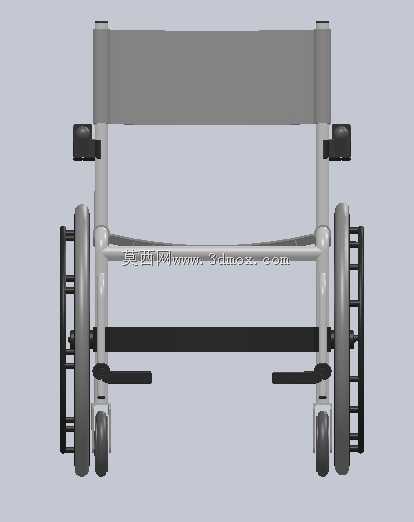

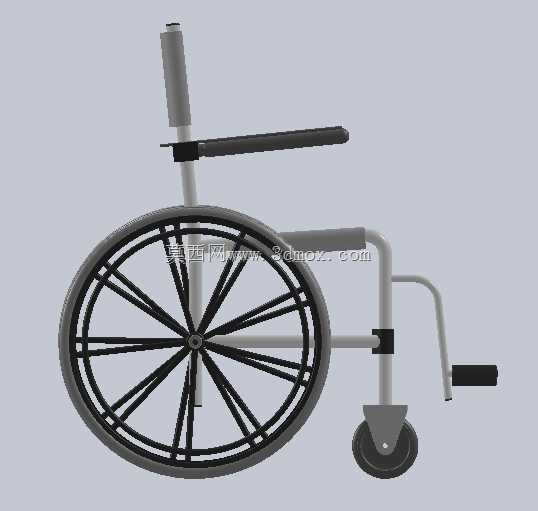

　　从实际应用场景来看，该结构适配平整硬化路面的日常通行，包括居家室内的过道通行、小区路面推行、公共区域无障碍通道通行等场景，大直径驱动轮的选型直接降低了推行时的滚动阻力，轮圈采用多辐条支撑结构，既保证了轮体的径向承载能力，也控制了整体自重，手推圈与驱动轮采用同轴固定设计，使用者可以自行通过手推圈驱动设备移动，陪护人员也可通过靠背上方的框架位置推行。前轮采用小直径万向脚轮结构，转向枢轴做了后倾设计，保证直行状态下的方向稳定性，同时转向时不会出现卡滞，脚轮的安装高度经过匹配计算，确保整车坐高处于合理区间，方便使用者上下移位，脚踏板采用翻折式结构设计，在使用者上下设备时可以向上翻起，避免磕碰腿部，脚踏表面做了防滑纹理处理，防止脚部滑落。

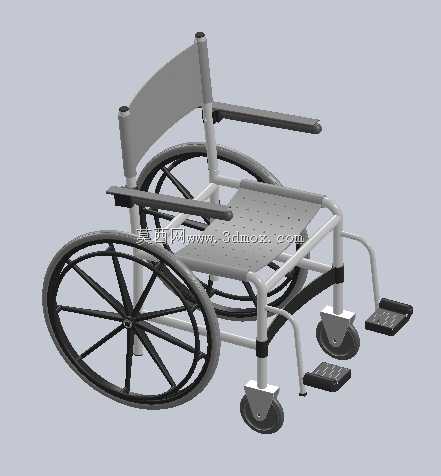

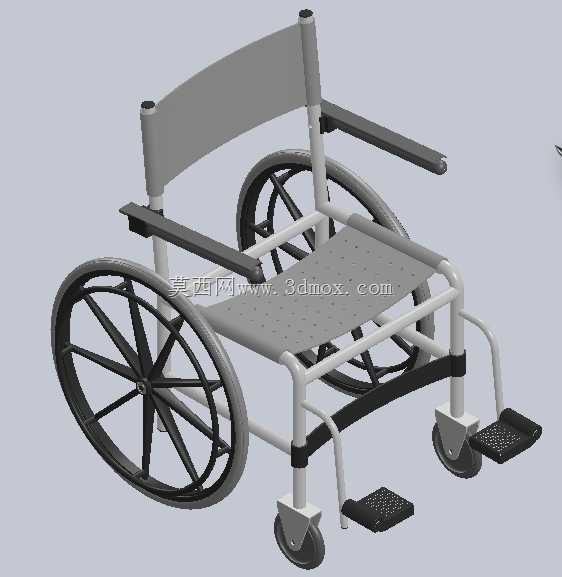

　　扶手采用固定高度的平直设计，扶手表面覆盖软性防滑材质，既可以作为乘坐时的手臂支撑，也能在移位时提供临时支撑点，扶手的安装位置经过人机尺寸校核，乘坐时手臂自然下垂后肘部可以刚好搭在扶手表面，不会出现过高耸肩或者过低弯腰的问题。座板采用带密集通孔的平板结构，一方面可以减轻整体自重，另一方面提升长时间乘坐的透气性，座板边缘做了圆角处理，避免尖锐棱角磕碰使用者腿部。靠背采用曲面成型的板式结构，贴合人体背部的自然曲度，靠背的倾斜角度设置为微向后倾，保证乘坐时的背部支撑，不会出现直背坐姿容易疲劳的问题。

　　在安装边界的尺寸控制上，整车宽度控制在常规室内门的通行宽度以内，能够顺利通过多数住宅、公共建筑的标准门洞，整车长度在安装脚踏后也满足电梯轿厢的进深要求，不会出现无法进入常规电梯的问题。轮轴的安装位置经过重心匹配计算，空载和额定载荷状态下的整车重心都落在前后轮的支撑区间内，静止状态下不会出现前倾或者后倾的失稳问题，在后轮的安装位预留了刹车组件的安装接口，后续可以加装抱刹或者轮圈刹车结构，满足坡道停靠的制动需求。框架的所有连接节点都采用同轴定位设计，焊接时可以通过工装快速定位，降低生产加工时的装配难度，所有外露的管端都做了封盖处理，避免管体内部进入杂物造成锈蚀，同时也避免尖锐管端划伤使用者。

　　从结构设计的合理性来看，该方案没有采用过多的非标定制零件，多数结构件都可以采用常规的金属加工工艺成型，驱动轮、万向脚轮都可以选用标准件进行装配，整体的生产装配难度较低，后期维护更换零件也更加便捷。座板与框架的连接采用螺栓固定的方式，不需要焊接固定，后期如果出现座板磨损可以快速拆卸更换，扶手、脚踏板的固定也采用可拆卸的螺栓连接，方便根据不同使用者的体型需求做小范围的位置调整。整车的离地间隙控制在合理范围，既可以顺利通过路面的小高度障碍物，比如小区路面的减速带、地砖接缝的小凸起，也不会因为离地过高导致坐高过高，增加上下移位的难度。在轮组的布局上，后轮的安装位置略靠后于座板的重心位置，使用者自行驱动手推圈时的发力角度更加合理，不需要过度抬臂就可以完成驱动动作，长时间自行推行也不容易出现手臂肌肉疲劳的问题。
