立柱式水平多关节作业机械手结构设计

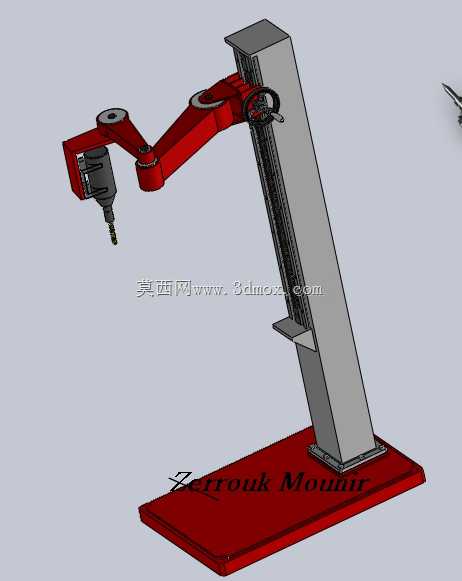

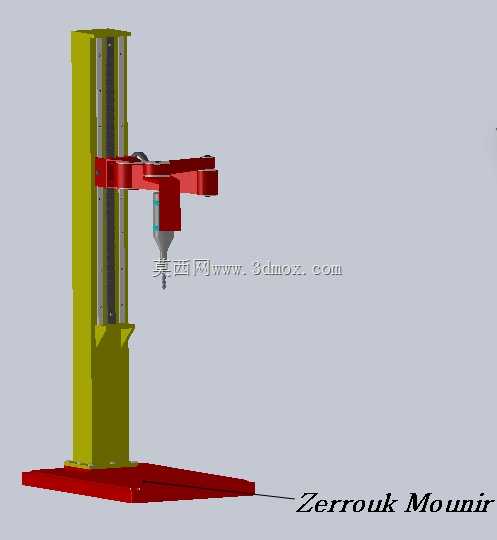

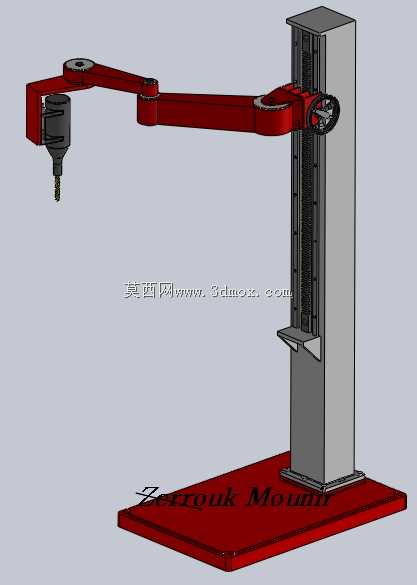

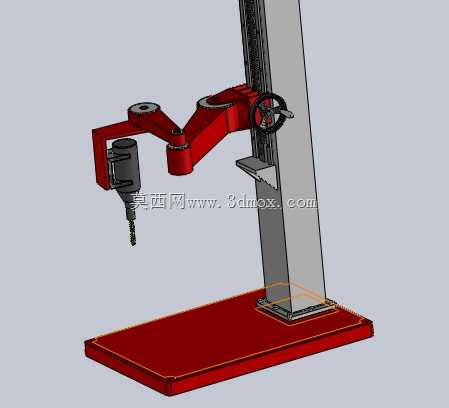

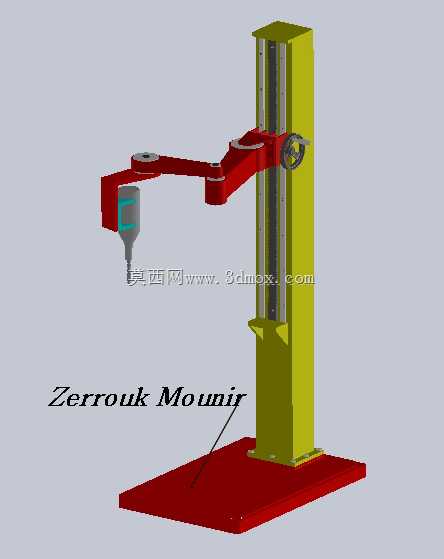

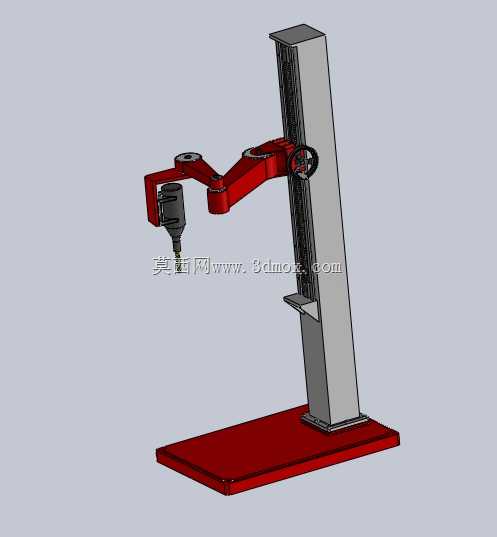

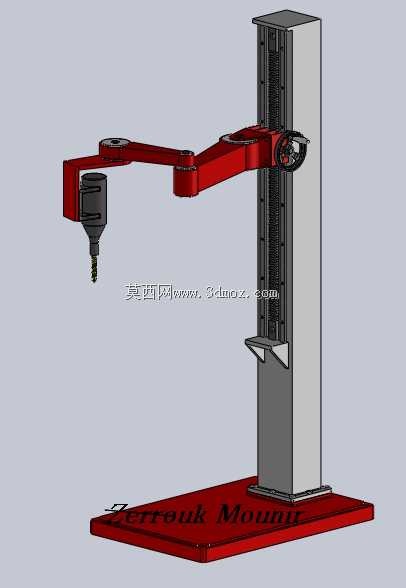

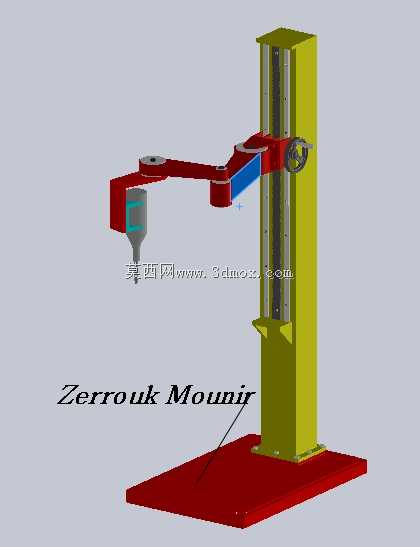

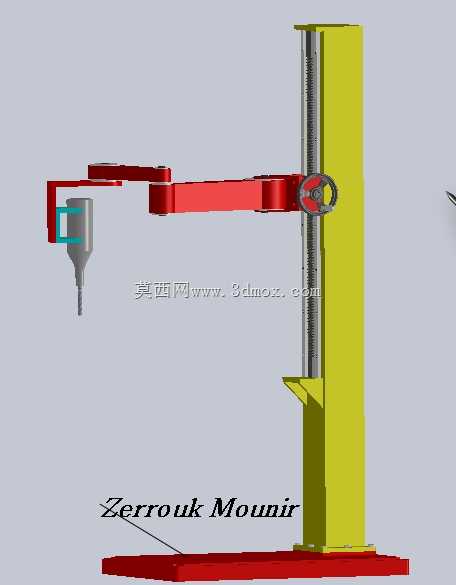

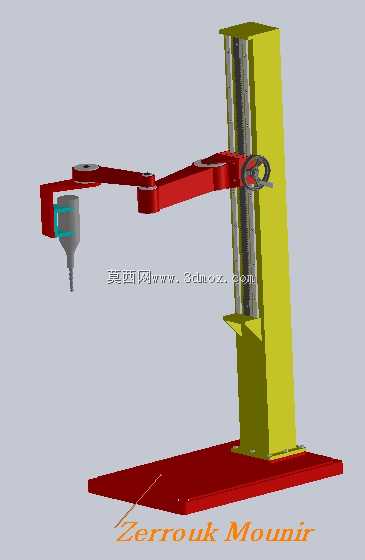

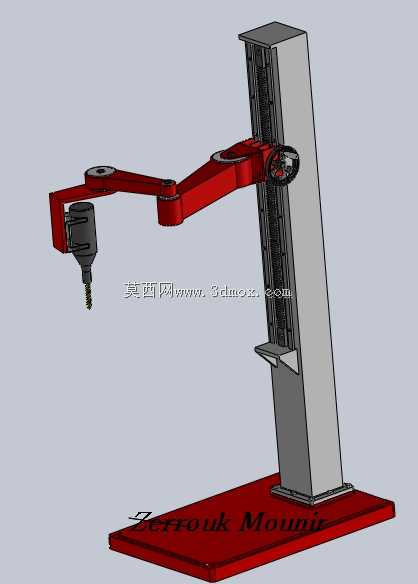

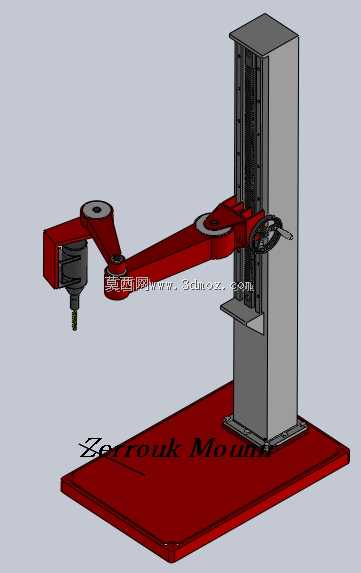

　　这款立柱式水平多关节作业机械手，主要面向小范围平面内的轻载作业场景，常见于3C电子零部件装配、小型五金件上下料、教学实训平台搭建这类对作业覆盖范围有明确要求、负载不大的工位。区别于六轴垂直多关节机器人，该结构采用水平关节布局，所有转动关节的运动平面均平行于安装基准面，Z向的升降动作集成在立柱内部，整体运动解耦性更好，针对平面内的点位搬运、简单涂胶、螺丝锁付这类作业，调试难度远低于通用六轴机型，对中小批量生产线的快速适配性更强。从结构布局来看，设备采用方形焊接立柱作为主体承载构件，立柱底部通过整块安装底板与现场工位基座连接，底板上预留的阵列安装孔可适配不同规格的T型槽工作台或型材机架，安装时需保证底板平面度公差在0.1mm/m以内，

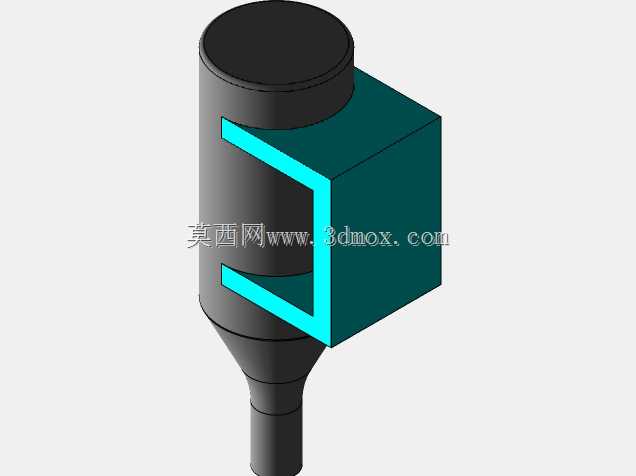

　　避免立柱倾斜导致关节运动卡滞。立柱内部集成线性导轨与传动组件，负责带动整个水平臂组完成Z轴方向的升降行程，升降行程的设计覆盖常规工位的高度差需求，可适配不同高度的来料载具与作业工装，避免额外增加外部升降轴带来的成本浪费。水平臂段采用两级串联关节结构，大臂与立柱滑座连接，小臂与大臂末端连接，末端执行器安装接口设置在小臂最外端，接口采用标准法兰连接形式，可根据实际作业需求快速更换夹爪、吸嘴、涂胶头等不同执行元件，无需对臂体结构做额外改造。关节处采用谐波减速器配合伺服驱动的传动方案，既保证了关节转动的重复定位精度，又能在有限的臂体空间内集成足够的传动扭矩，满足轻载作业下的启停响应要求。设计过程中优先考虑了结构的易维护性，

　　所有传动部件的润滑注油口均设置在臂体外侧，日常维护时无需拆解臂体外壳即可完成保养操作；电气走线采用内部拖链布局，所有线缆从立柱内部穿入后沿臂体内部空腔延伸至末端，避免外部走线在运动过程中出现剐蹭、缠绕的问题，同时也能减少车间粉尘、切削液对线束的侵蚀，延长设备使用寿命。从安装边界来看，设备整体占地范围仅为安装底板的投影面积，水平臂完全收回时的回转半径小于臂体完全展开长度的三分之一，在工位布局时可大幅减少周边预留的安全空间，适合排布在空间紧凑的流水线旁。臂体完全展开时的作业覆盖范围为以立柱回转中心为圆心的环形区域，可覆盖单条流水线的多个作业工位，或是同时对接两条相邻流水线的上下料点位，减少单条线体的设备投入数量。结构件的材质选择上，

　　臂体部分采用高强度铝合金加工成型，在保证结构刚性的前提下尽可能降低运动部件的自重，减少关节驱动的负载，提升运动速度；立柱与安装底板采用Q235钢板焊接后去应力处理，保证整体承载的稳定性，避免高速运动时出现结构共振。末端执行器的安装面设置了定位销孔，更换执行元件时可快速完成定位，无需重新校准TCP点位，缩短换型调试的时间。针对不同现场的安装需求，安装底板既可以采用膨胀螺栓直接固定在混凝土地面上，也可以通过压板配合T型螺栓固定在铝型材工作台上，适配不同的车间安装条件。在运动逻辑上，该机械手的水平关节运动与Z轴升降运动可独立控制，针对平面内的连续轨迹作业，可通过两个水平关节的插补运动完成圆弧、直线等不同轨迹的走行动作，Z轴可在作业点位完成升降避让，避免运动过程中与周边工装发生碰撞。关节处的限位结构采用硬限位与软限位结合的方式，硬限位设置在关节的极限转动位置，防止软件失控时臂体超程碰撞，软限位可根据现场实际作业范围在控制系统中灵活设置，无需调整机械结构即可缩小作业范围，适配不同的工位布局。
