辊筒式物料表面处理作业设备结构

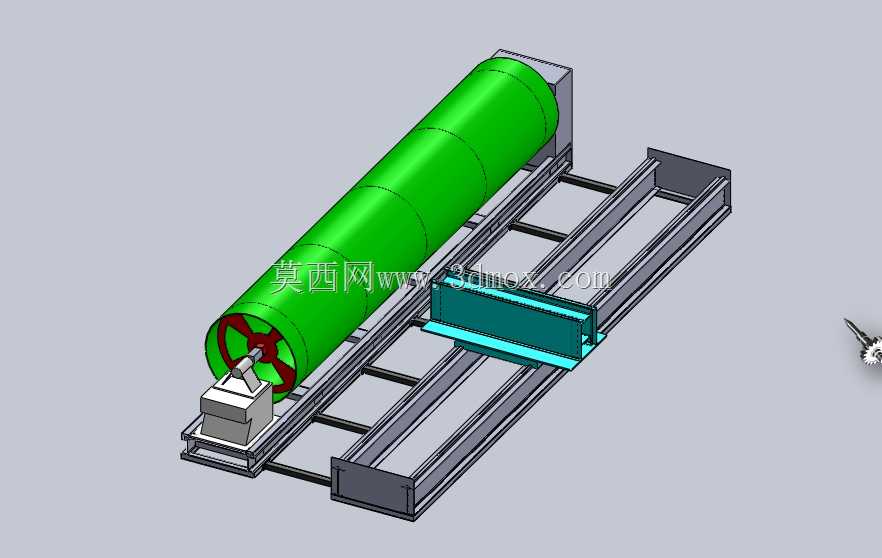

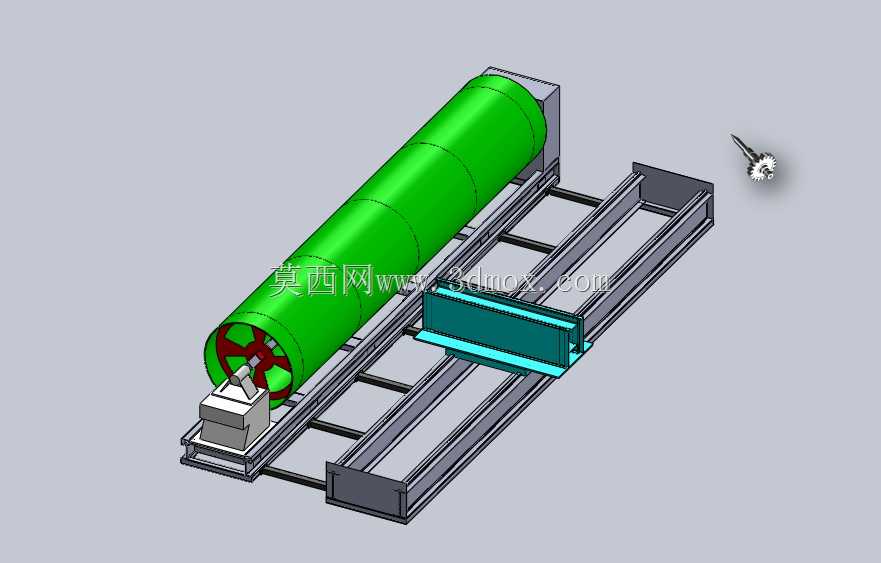

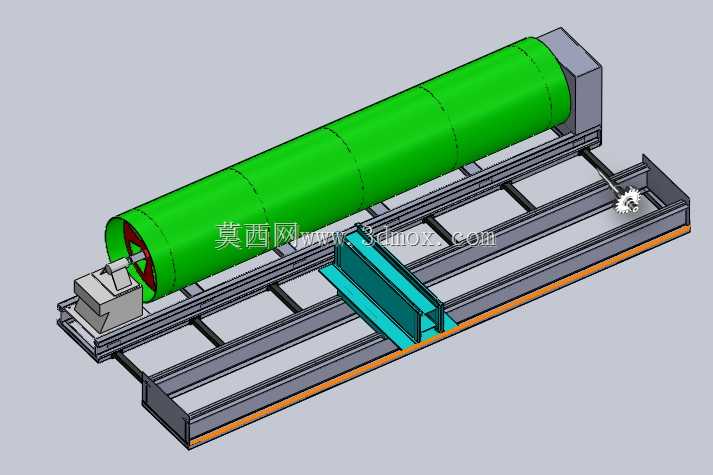

　　该设备主要面向卷材类物料的表面连续处理作业场景，常见于纺织面料涂层、金属带材抛光、薄膜材料表面改性等生产环节，可适配不同幅宽的柔性或半刚性卷材，完成连续走料过程中的表面加工工序。设备主体采用卧式长机架布局，核心作业部件为大直径钢制辊筒，辊筒表面可根据实际工艺需求更换包胶、喷砂、抛光等不同作业面层，单根辊筒的有效作业幅宽覆盖常规工业卷材的主流尺寸范围，辊筒两端采用带座轴承支撑，一端连接动力输入组件，可根据工艺要求调整转速区间，匹配不同走料速度下的处理效果。机架部分采用标准型钢焊接后整体时效处理，消除焊接内应力后再进行导轨安装面的机加工，保证长行程导轨的直线度公差控制在合理范围内，避免滑动部件运行过程中出现卡滞或偏磨问题。

　　滑动作业台通过线性导轨安装在辊筒侧方的机架台面上，可沿辊筒轴向方向做往复直线运动，滑台的驱动可根据实际需求配置丝杆传动或同步带传动结构，滑台台面预留标准T型槽与安装螺孔，可搭载表面处理刀头、喷涂组件、检测探头等不同功能模块，实现沿卷材幅宽方向的全覆盖作业。设备的安装边界需考虑辊筒的吊装维护空间，辊筒端侧预留不小于辊筒直径1.5倍的拆装距离，滑台侧方预留电气布线与管线拖链的安装空间，整体设备的底部设置可调水平支撑脚，可在安装时调整整机水平度，抵消地面平整度误差对设备运行精度的影响。设计过程中优先考虑辊筒的动平衡性能，辊筒在焊接加工完成后需做动平衡校正，将剩余不平衡量控制在允许范围内，避免高速运转时产生振动影响作业质量与设备寿命。

　　滑动机构的导轨选用重载型线性导轨，可承受滑台搭载作业模块时的倾覆力矩，导轨两端设置机械限位块与缓冲胶垫，防止滑台超程运行造成设备损坏。辊筒与滑台的相对位置可通过机架上的调整螺栓进行微调，保证作业模块与辊筒表面的间隙均匀一致，适配不同厚度的卷材加工需求。设备的动力线缆与流体管路均通过拖链进行规整布线，随滑台往复运动时不会出现管线拉扯、缠绕问题，所有外露传动部件均设置安全防护罩，符合工业设备的安全防护要求。在实际选型适配时，可根据处理物料的材质、工艺要求调整辊筒的表面材质、滑台的运行速度与负载能力，机架长度可根据卷材的最大幅宽进行定制化调整，整体结构模块化程度高，便于后期的功能扩展与部件维护更换。
