MDF板材激光拼接式直流电机安装固定支架

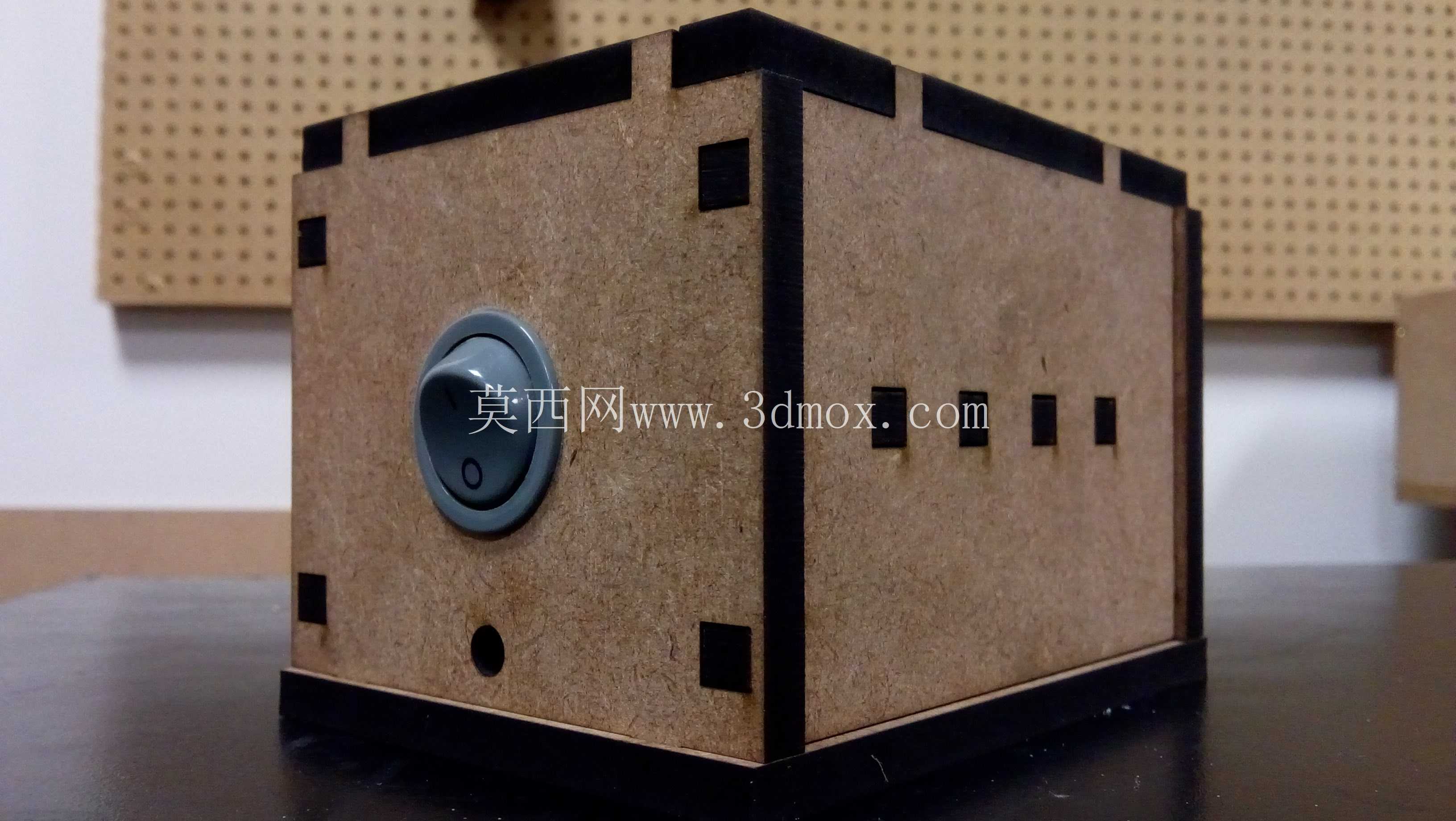

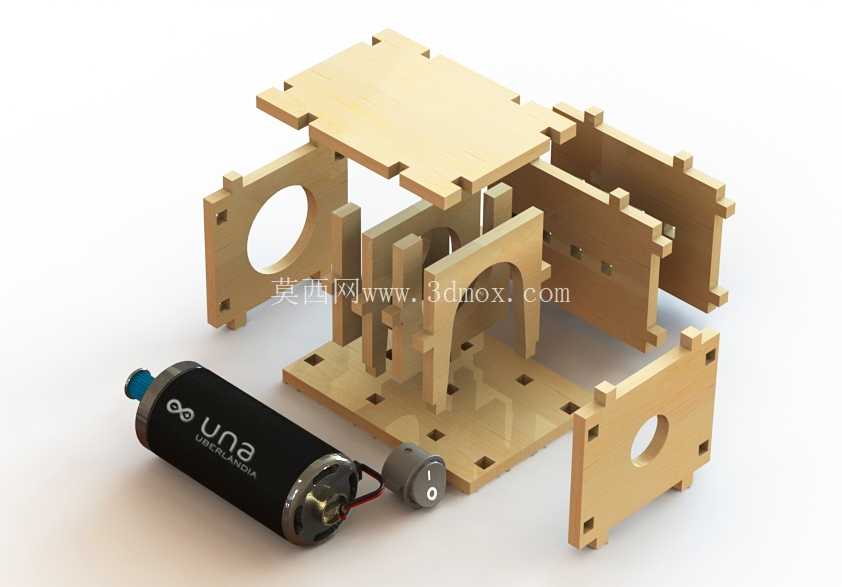

　　这款采用MDF板材经激光切割加工成型的直流电机固定支架，主要面向桌面级小型传动装置、教学实验平台、DIY创客项目中的有刷直流电机安装场景，可适配外径在24mm至28mm区间的常规圆柱型直流电机，解决小型动力单元在木质结构、桌面试验台、简易传动模组上的定位固定问题，避免电机运行时的径向跳动与轴向窜动影响传动精度。从结构设计逻辑来看，整套支架完全采用无紧固件的榫卯拼接形式，所有板材零件均通过激光切割加工出对应尺寸的卡槽、凸榫与定位孔，装配时无需额外螺丝、胶水即可完成整体结构的拼合，既降低了小型装置的装配门槛，也能在需要调整电机位置、更换电机型号时快速拆解重组，适配教学场景下反复拆装的使用需求。

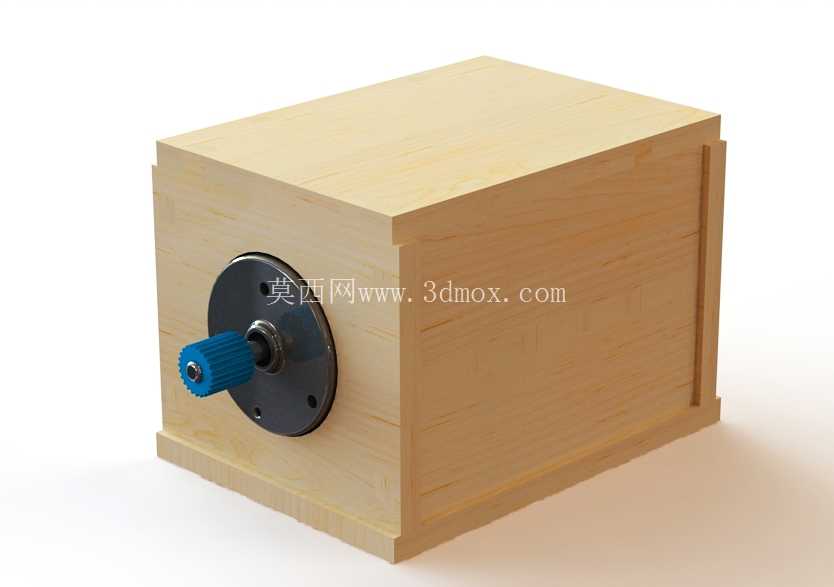

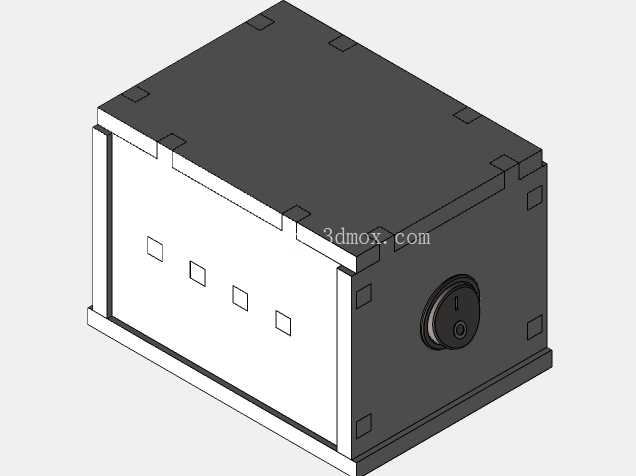

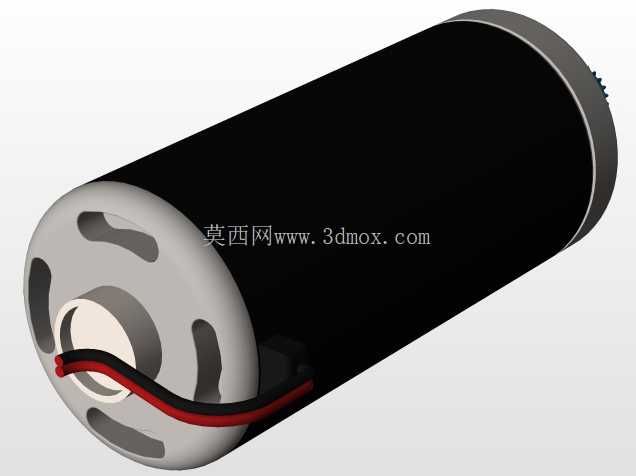

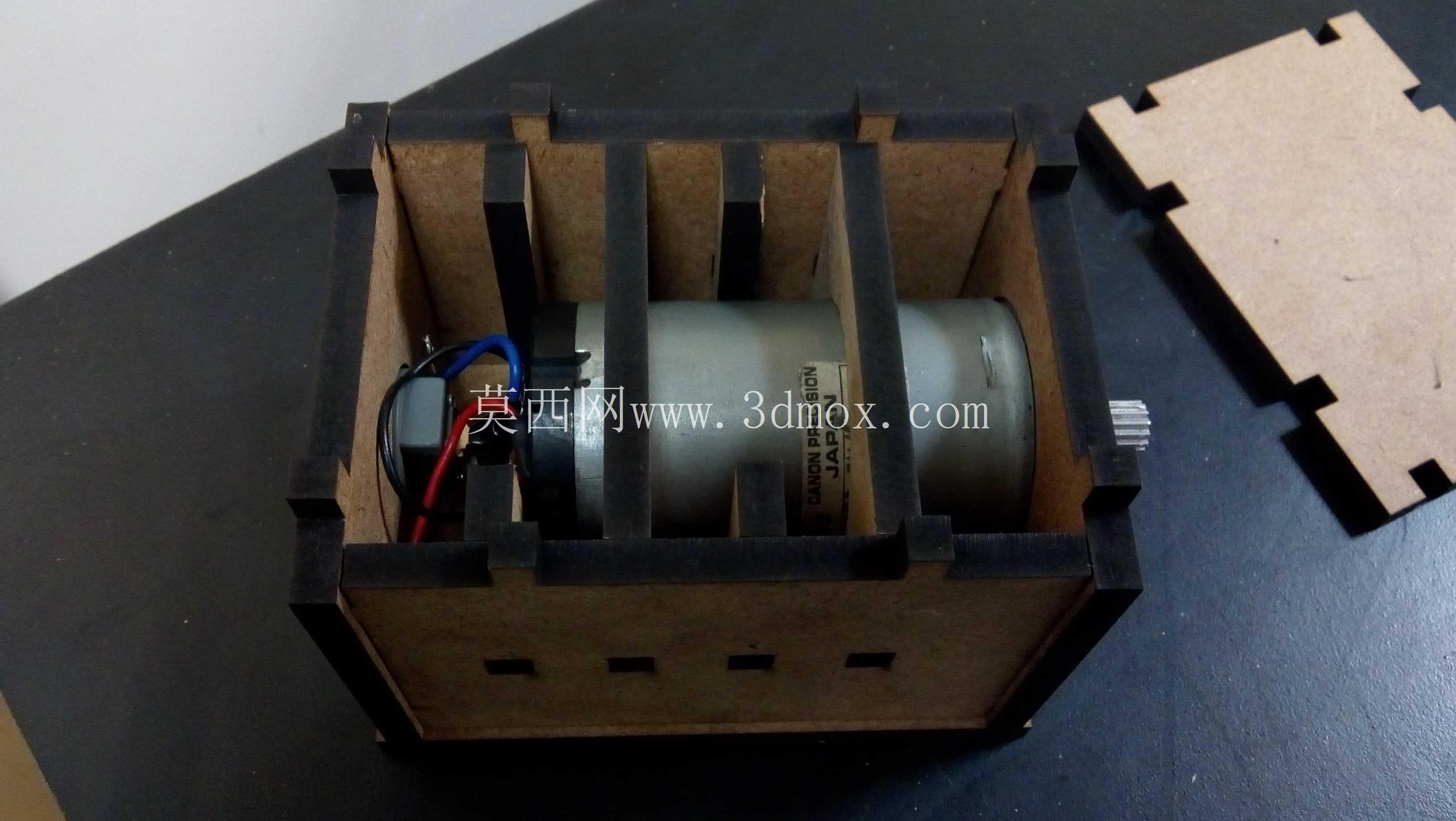

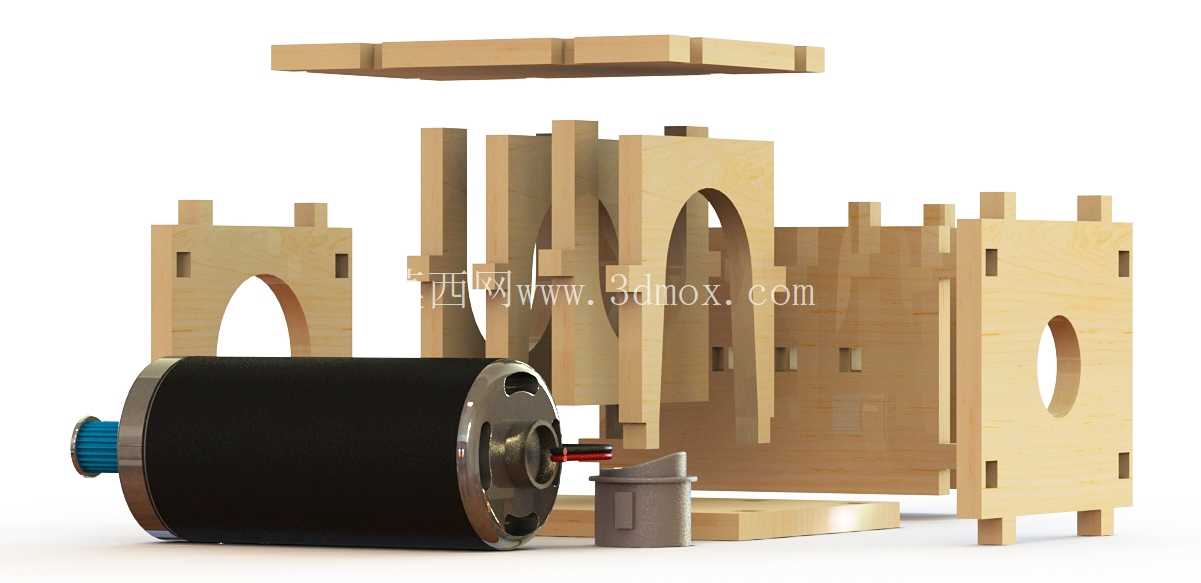

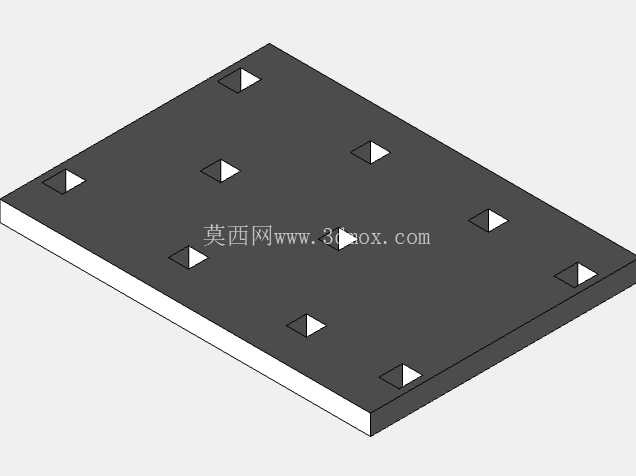

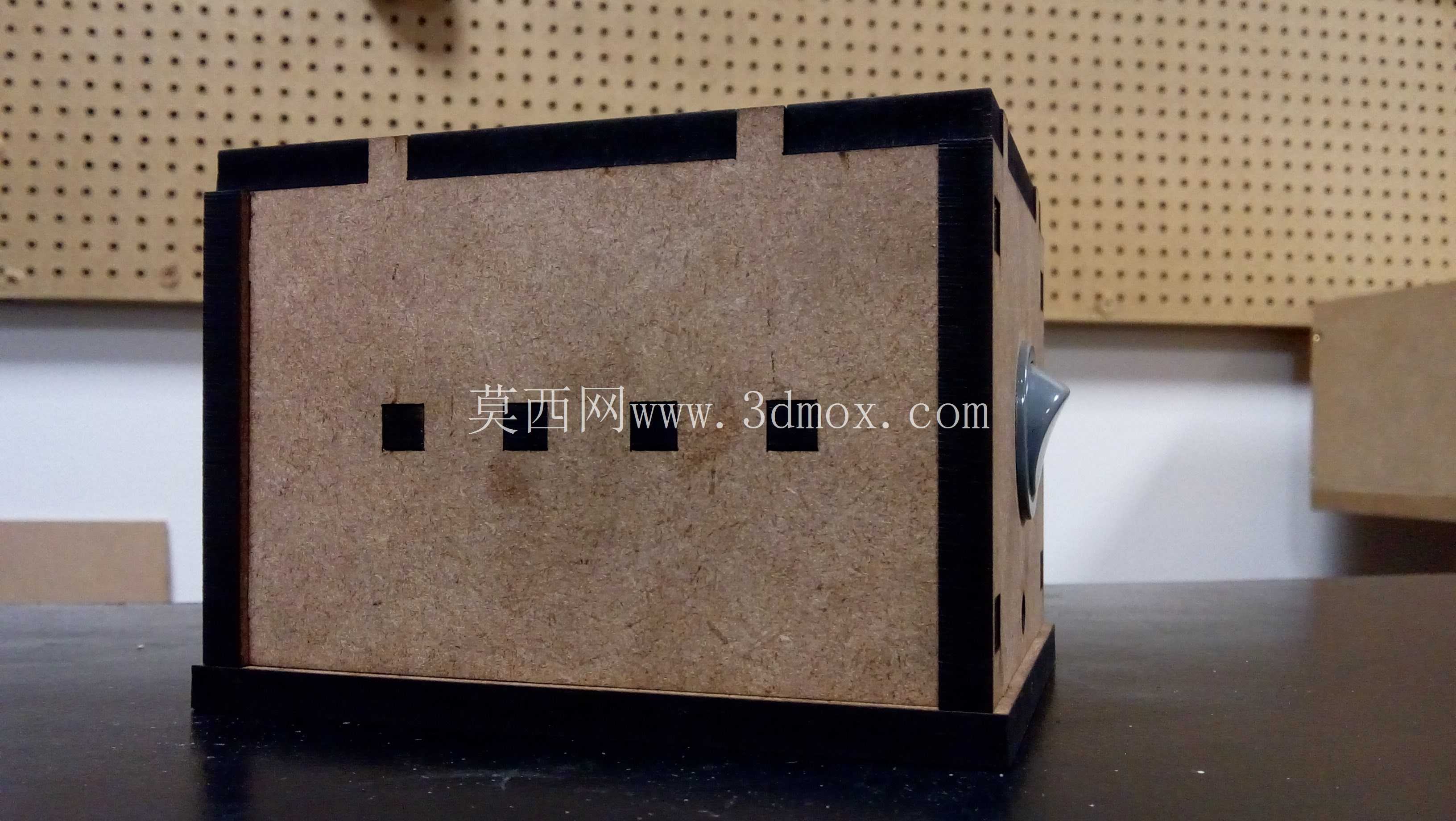

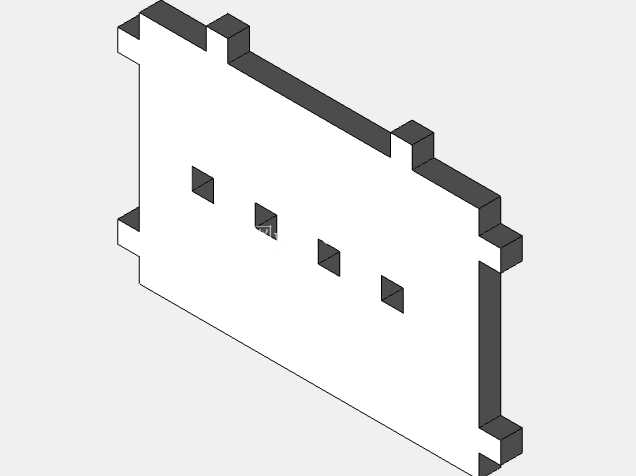

　　支架的主体承载结构采用多层MDF板叠合拼接的形式，底座部分预留了均匀分布的安装孔位，孔位间距按照常规小型试验台的安装孔距标准设置，可通过M3规格的螺栓将整套支架固定在木质基板、铝型材框架或者3D打印的设备基座上，底座的整体长宽尺寸控制在120mm×100mm范围内，不会占用过多的桌面安装空间，适配小型桌面设备的紧凑布局要求。电机安装位采用双侧板环抱式定位结构，两侧的支撑板上加工出与电机外径匹配的圆弧定位槽，圆弧槽的同轴度公差控制在0.2mm以内，可保证电机装入后输出轴的轴线与支架安装基准面保持平行，避免电机轴与后续传动的齿轮、带轮出现偏载磨损的问题；同时侧板与底座、顶部盖板之间通过十字交叉的榫卯结构连接，拼接后的结构侧向抗扭强度可满足功率在10W以内的直流电机满负载运行时的稳定性要求，不会出现支架变形导致的电机移位问题。

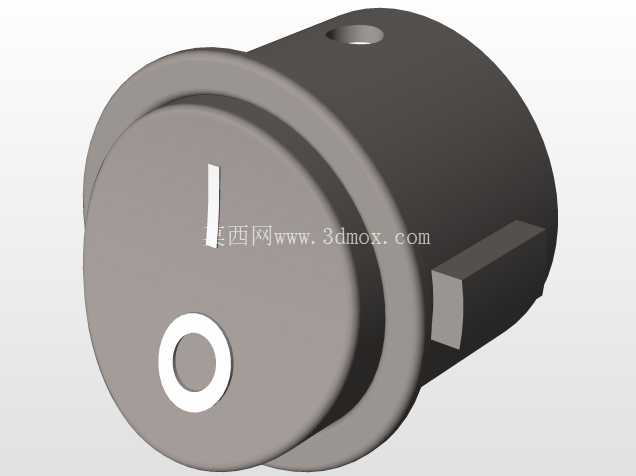

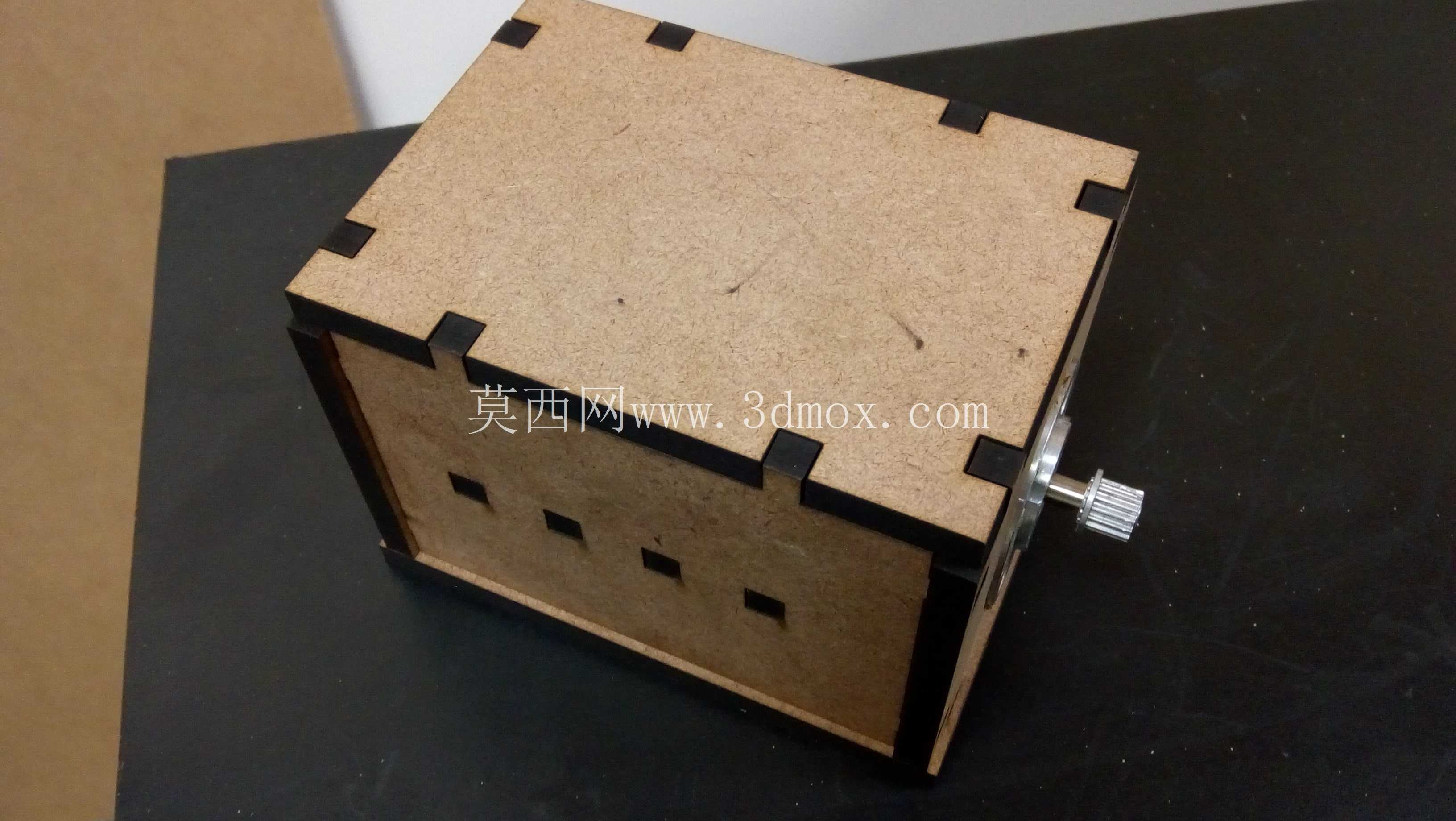

　　在实际应用场景中，这类MDF材质的激光切割支架相比金属支架加工周期更短，不需要进行铣削、钻孔、表面处理等多道机加工工序，仅需按照切割图纸在数控激光切割机上完成板材加工即可快速成型，非常适合教学演示、原型验证阶段的快速迭代使用；同时MDF板材的表面平整度较好，切割后的边缘无明显毛刺，不需要额外的打磨处理即可直接进行装配，能够大幅缩短小型动力装置的原型制作周期。支架的顶部盖板采用平板式拼接结构，既可以作为电机接线端的防护结构，避免外部杂物触碰电机接线端子造成短路，也可以作为小型传动部件的辅助安装面，在需要加装减速齿轮组、编码器等附加部件时，可直接在盖板上加工对应安装孔位完成固定，不需要额外增设安装支架。

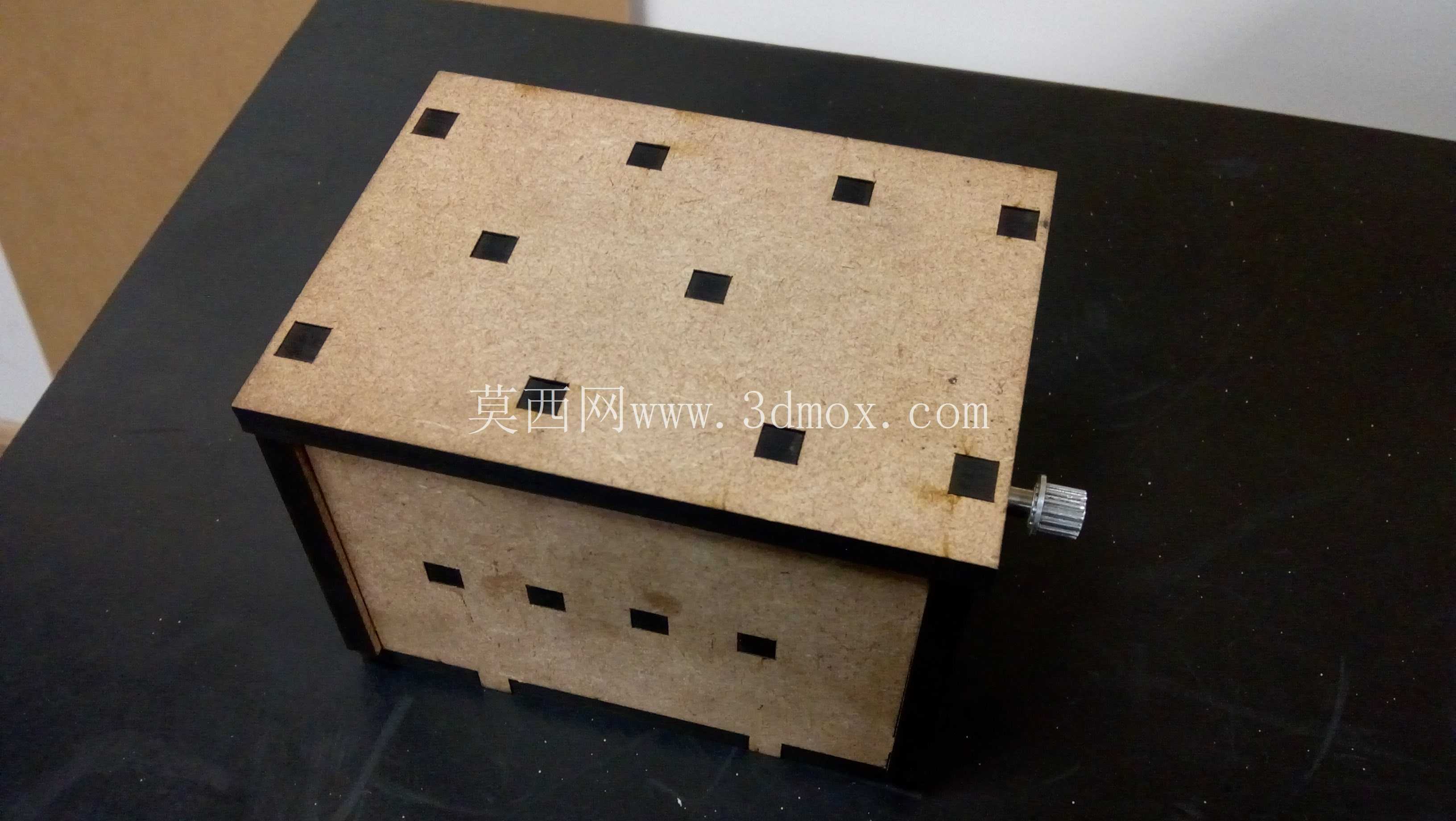

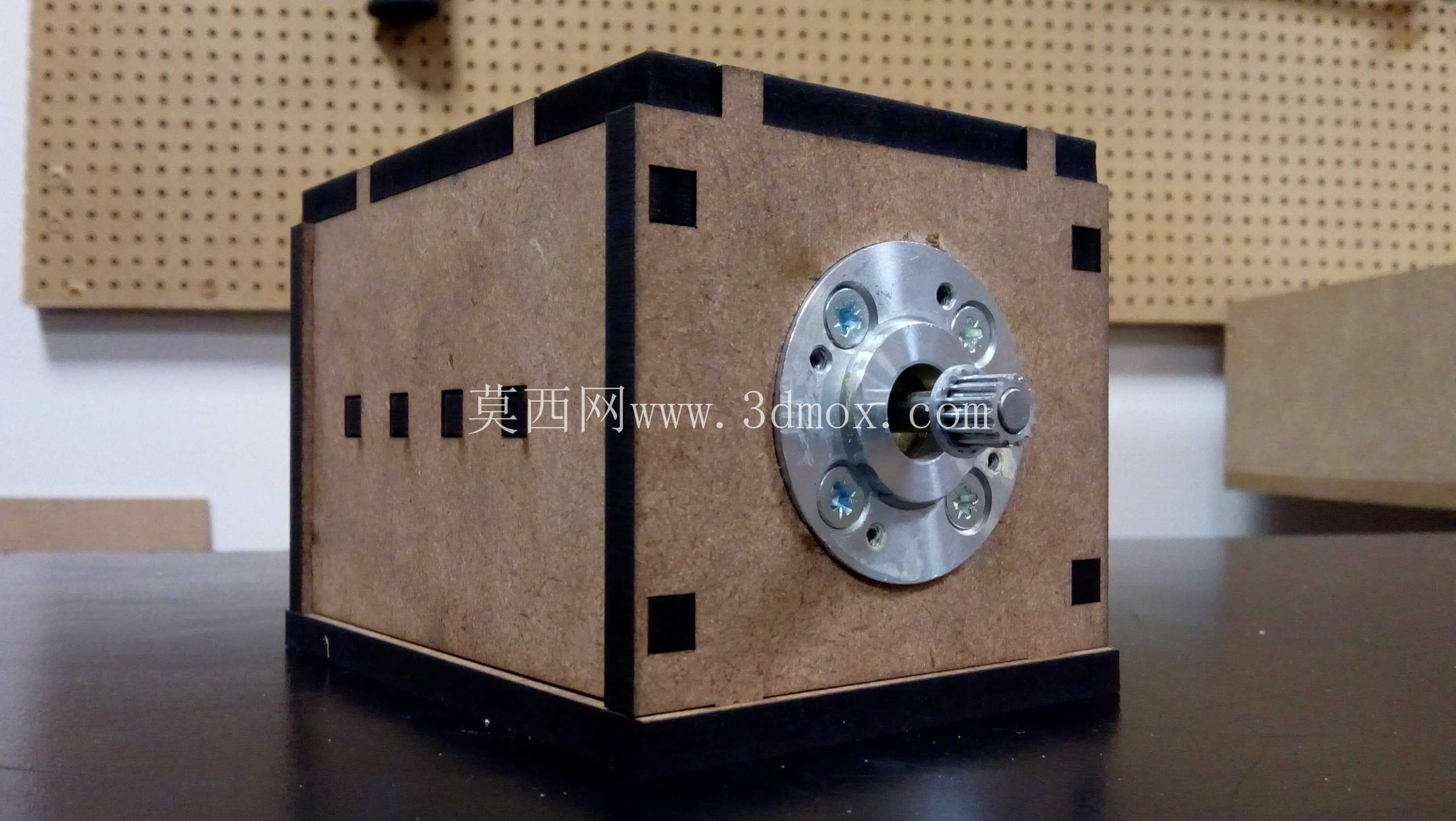

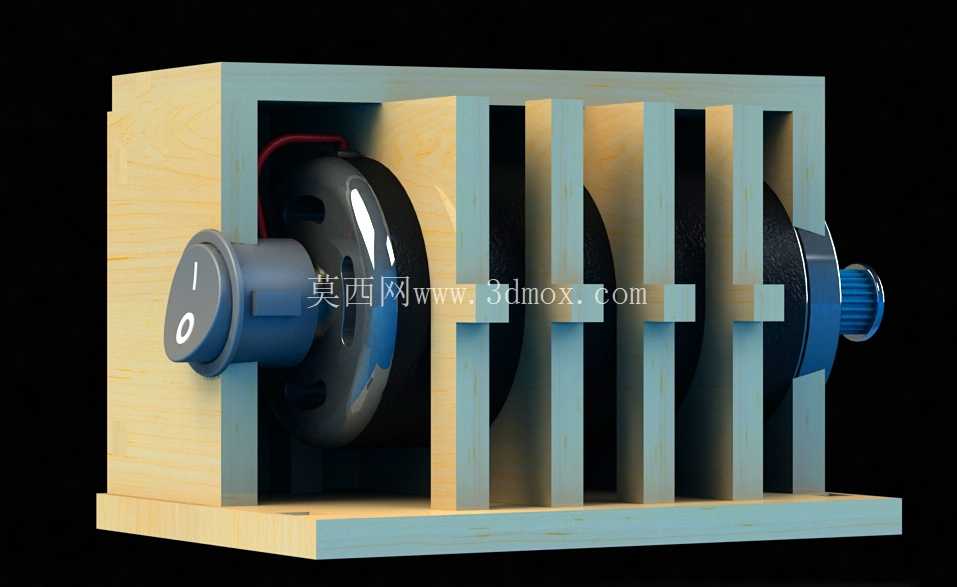

　　考虑到直流电机运行时会产生一定的振动，支架的拼接结构在设计时特意将各板材的拼接榫位设置为间隙配合，装配后可通过板材之间的微小形变吸收部分电机运行产生的振动，降低振动传递到安装基座上产生的共振噪音，相比刚性的金属固定支架，在小型桌面设备上使用时的静音表现更好。从安装边界来看，支架的电机安装位中心高度距离底座安装面为35mm，可适配模数0.5至1的直齿轮、直径20mm至40mm的同步带轮的传动中心距要求，不需要额外加装垫高块即可匹配常规小型传动机构的安装高度；同时支架的后侧预留了走线缺口，电机的供电导线可从缺口处引出，避免导线与电机输出轴、传动部件发生缠绕，提升装置运行的安全性。整套支架的所有板材零件厚度均采用3mm的标准MDF板厚度，激光切割时的参数可按照常规中密度纤维板的切割工艺设置，不需要针对不同零件调整切割参数，加工时的板材利用率可达85%以上，单件加工的材料成本与时间成本都处于较低水平，非常适合批量制作教学实验套件、创客DIY项目的动力单元固定结构。
