双发宽体民航客机整机外观结构数模

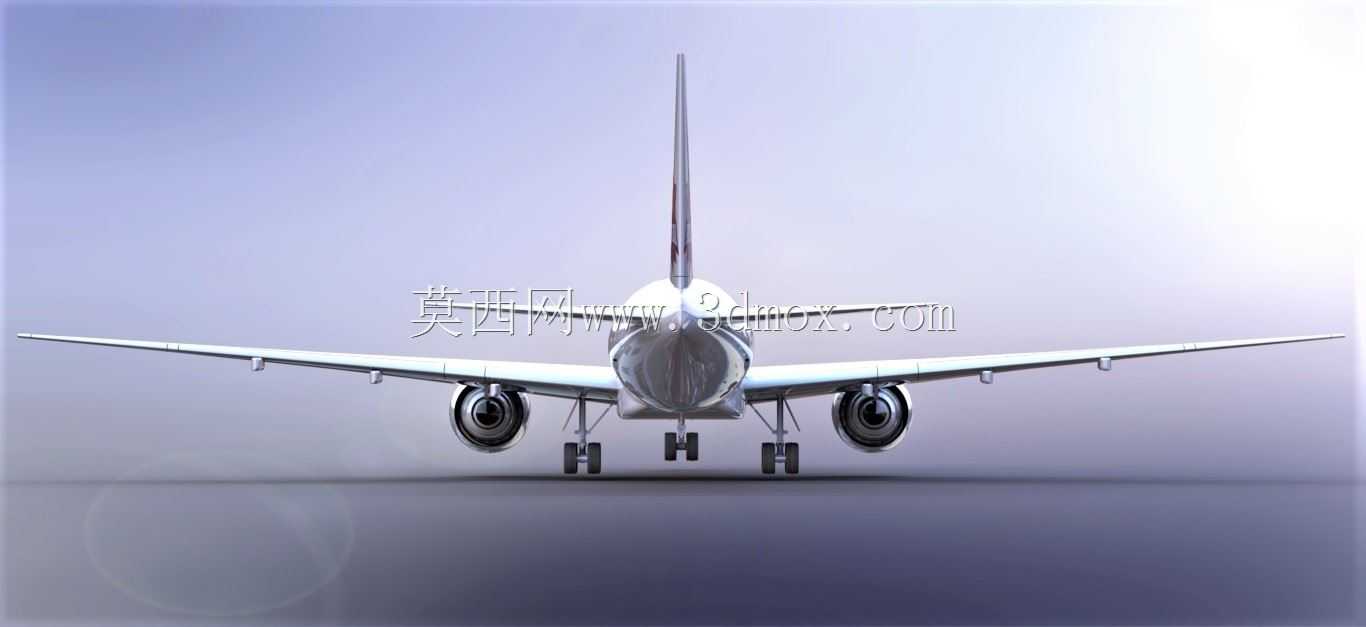

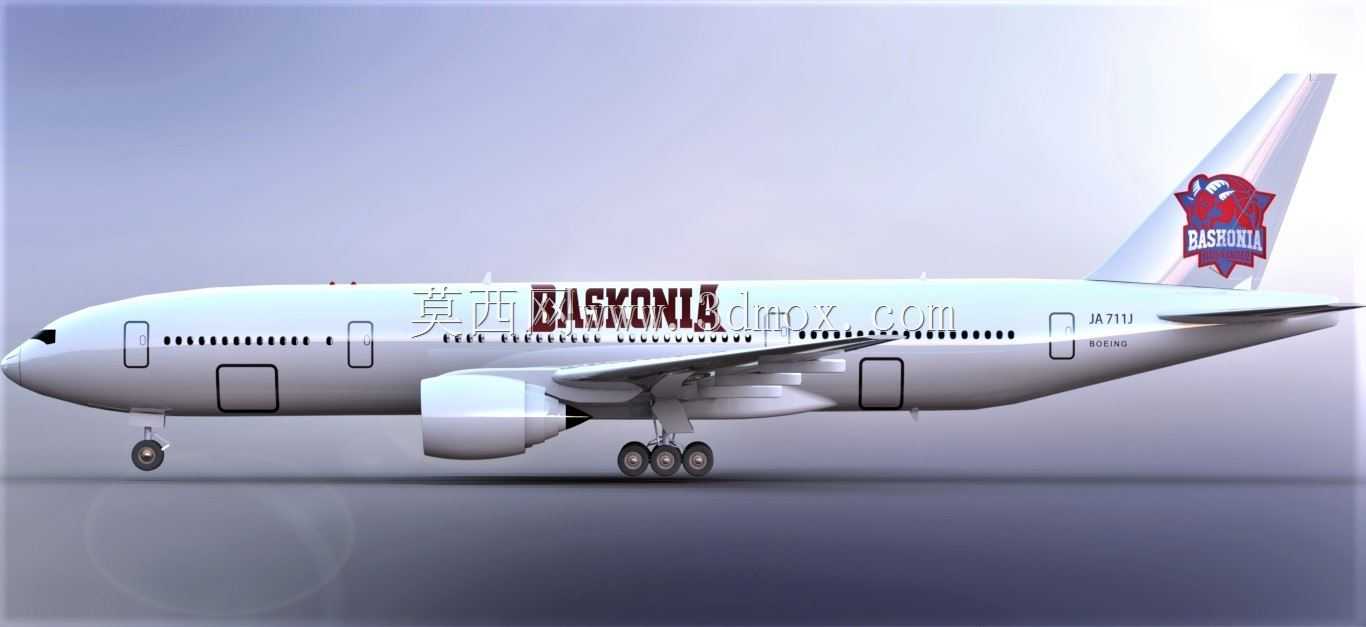

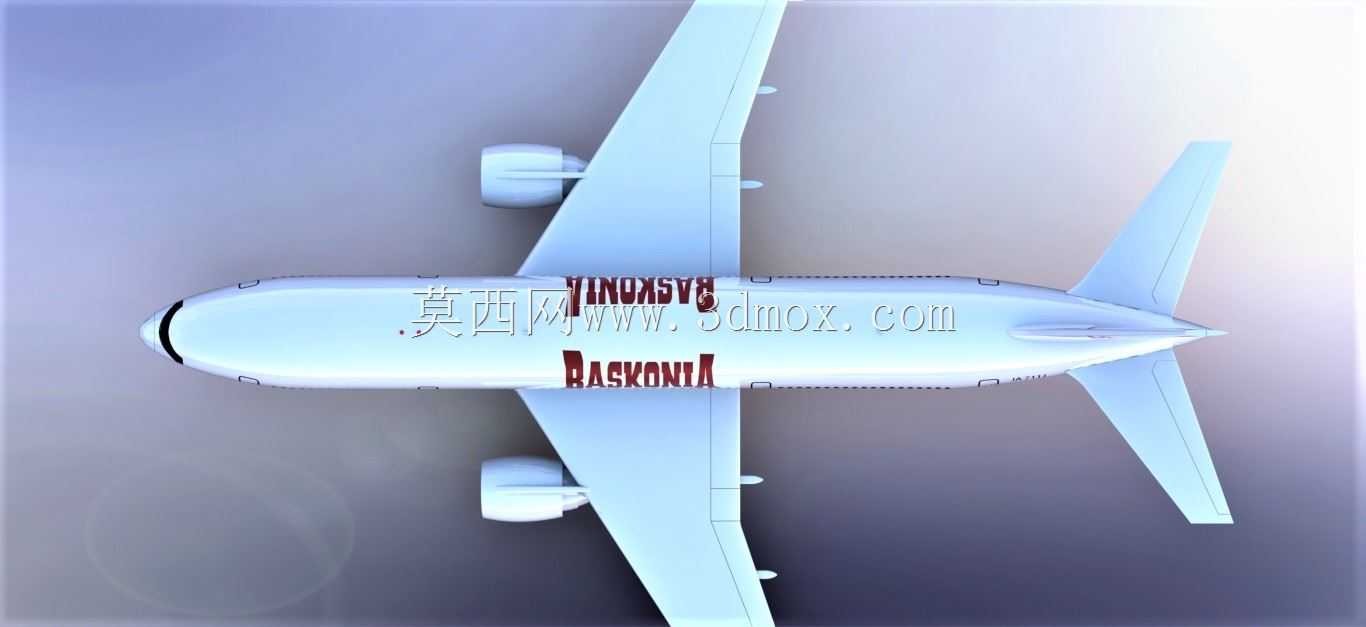

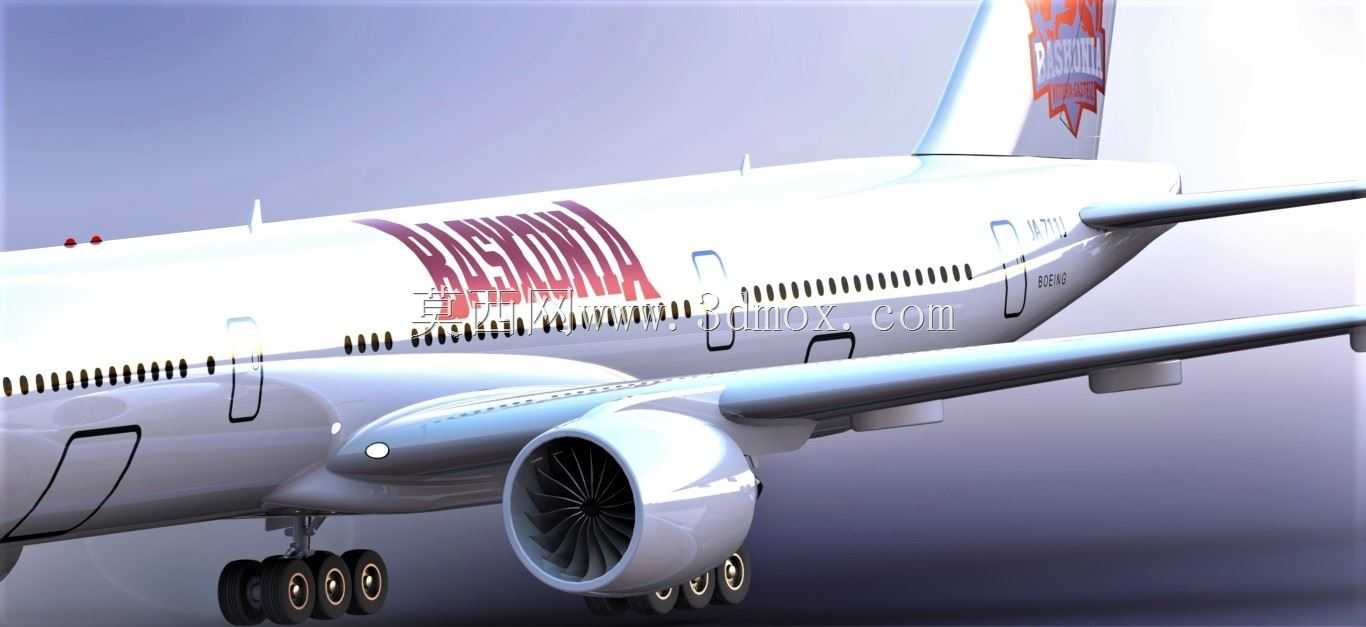

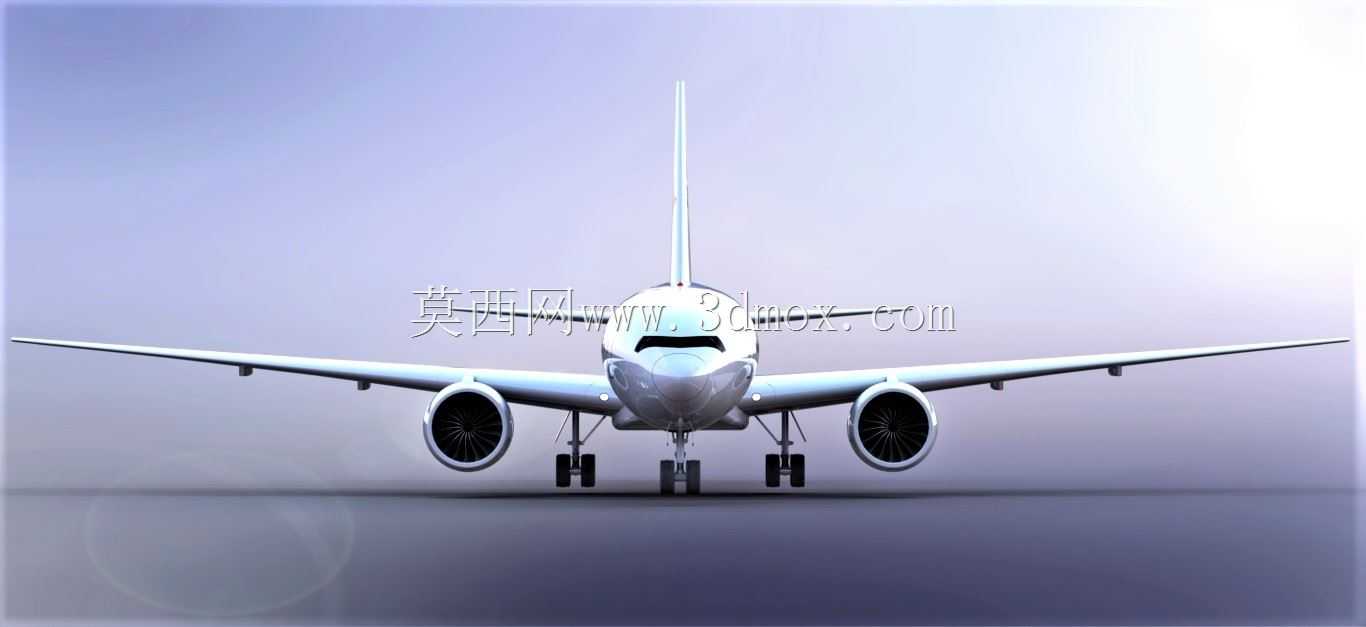

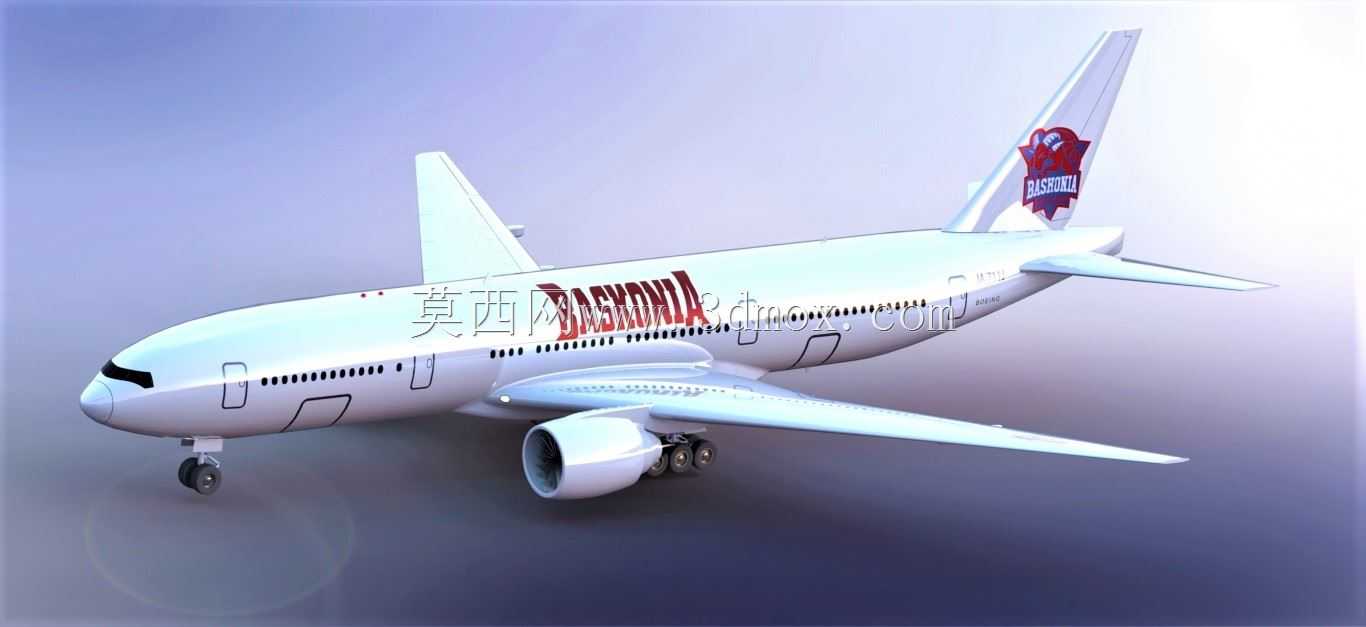

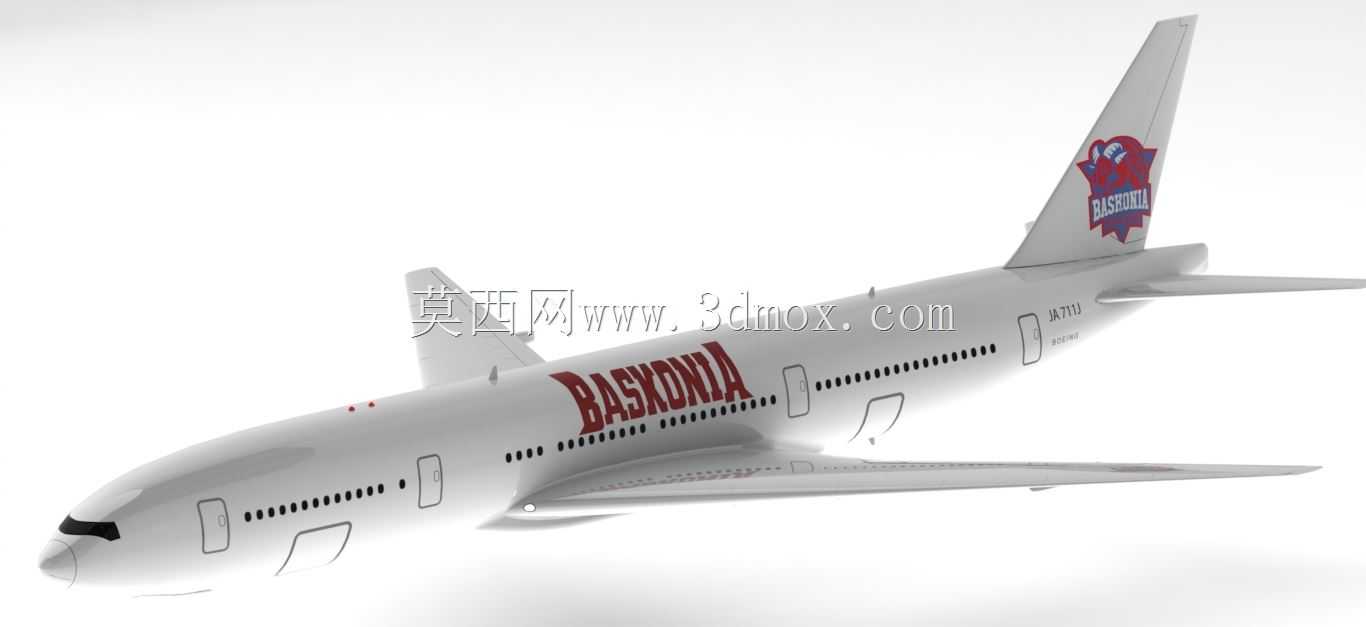

　　该数模围绕双发宽体民用喷气客机的整机外观与主要承力构件布置展开，适合在航空装备方案展示、地面保障设施适配、机场作业流程推演、维修教学教具开发以及科普展陈场景中使用。整机采用下单翼布局，机翼贯穿机身下部并向两侧伸展，翼下吊挂大涵道比涡扇发动机短舱；这种布置能够让发动机离地间隙保持在可维护范围内，同时降低机翼结构对客舱内部空间的侵占，也便于地勤人员在航线检查时接近短舱、反推装置和附件舱。机身采用长筒形增压舱轮廓，机头雷达罩呈流线收敛形态，驾驶舱风挡区域按照真实客机的前向视界关系进行曲面过渡，机身前部、中部和后部分布多处舱门轮廓，可用于表达旅客登机门、勤务门及货舱舱门的相对位置。客舱侧窗沿机身纵向成排布置，窗位间距与长机身分段相协调，

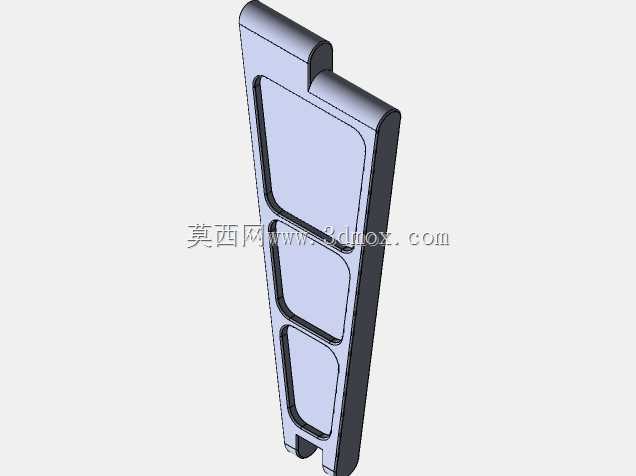

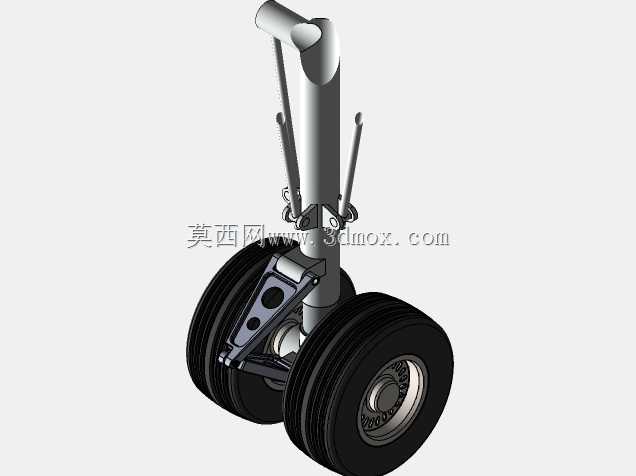

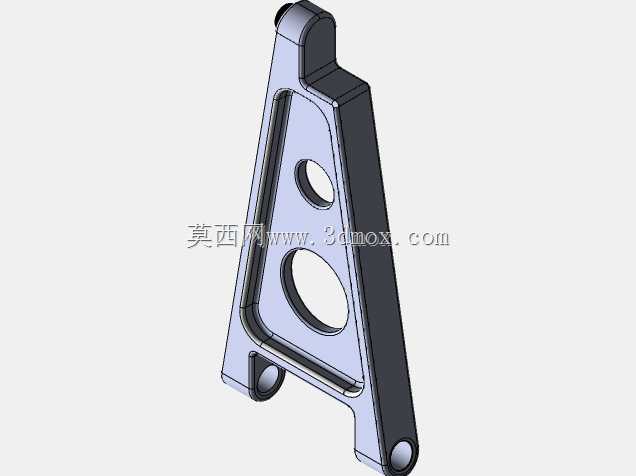

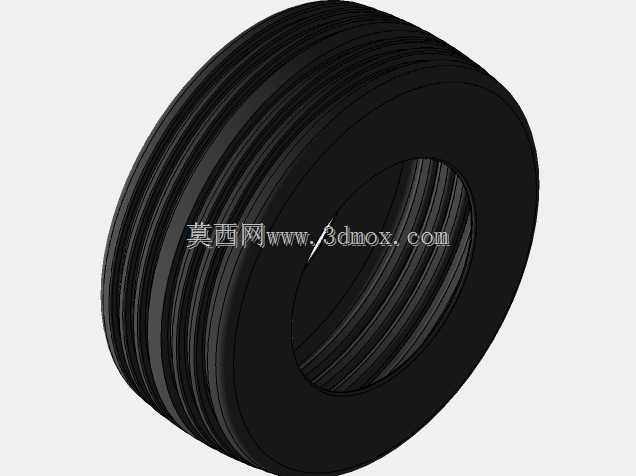

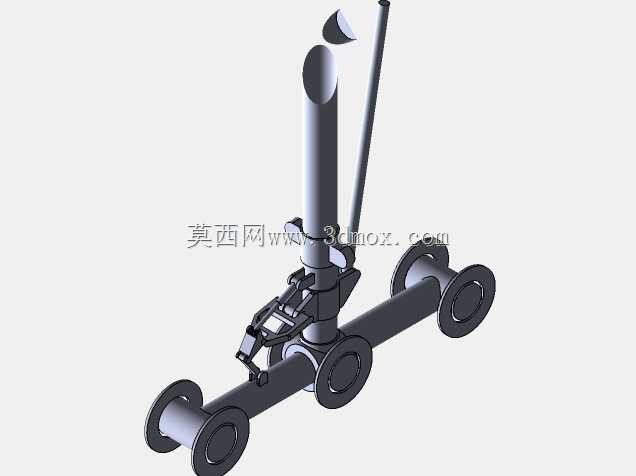

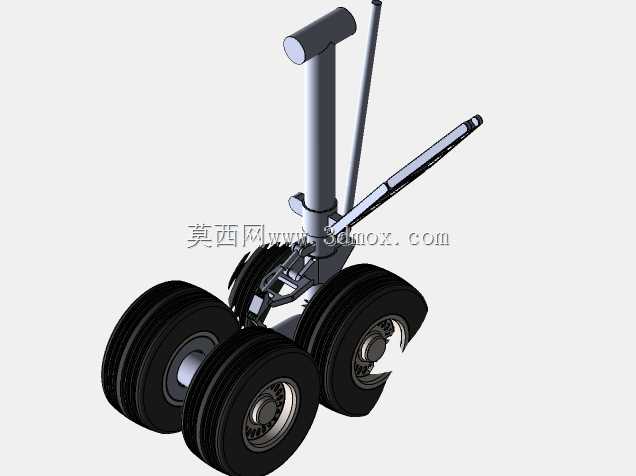

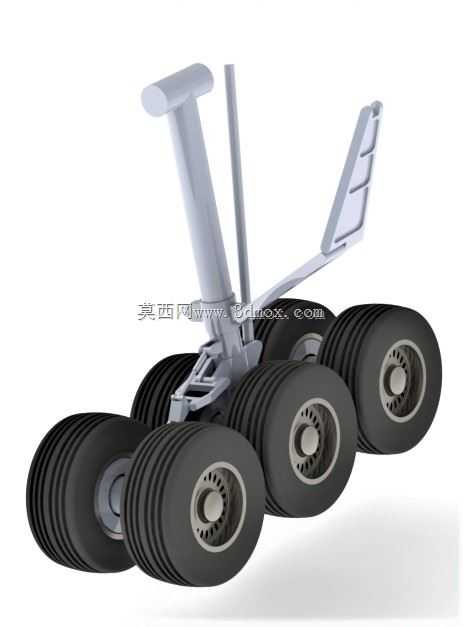

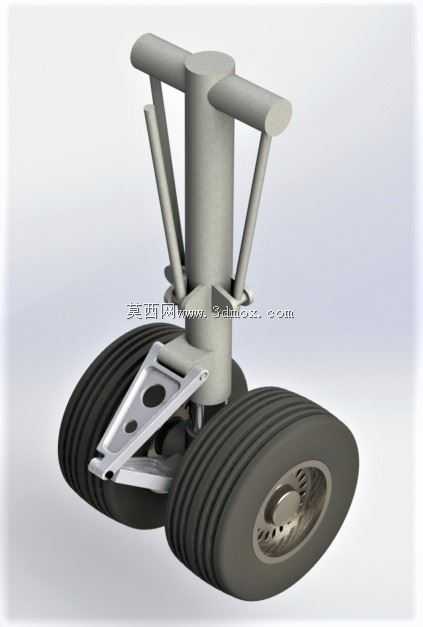

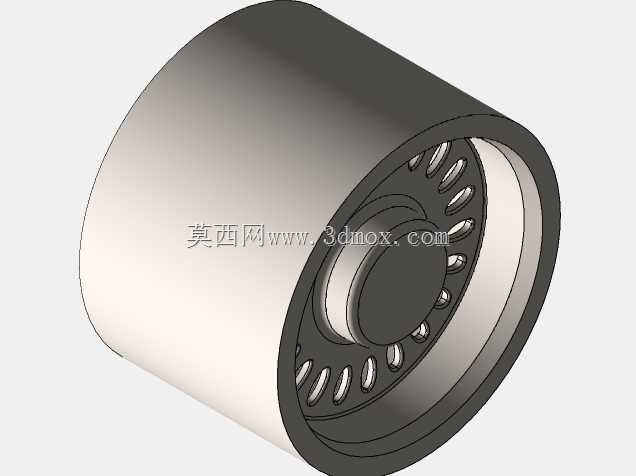

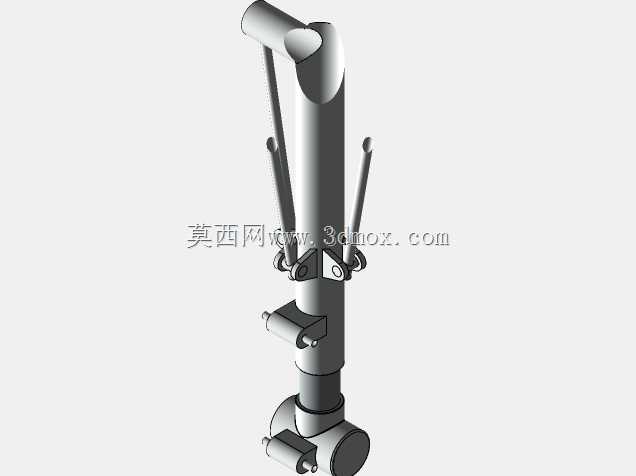

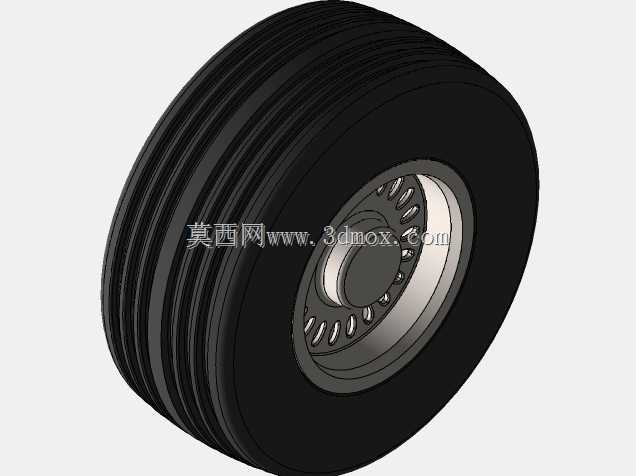

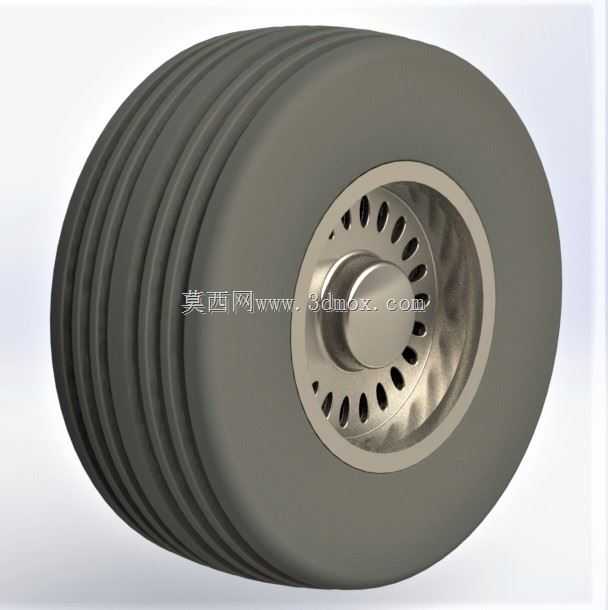

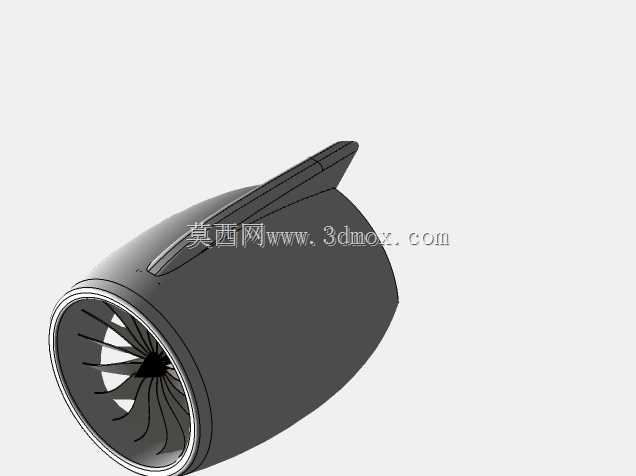

　　能够直观体现宽体机大运载量对应的舱段长度。建模时重点处理了机身与机翼、机翼与发动机吊挂、机身与垂尾及平尾之间的融合关系。机翼后缘设置襟翼、副翼等活动面的分块轮廓，前缘保持连续气动曲面；翼下吊挂短舱通过挂架与机翼承力盒段连接，短舱进气口、风扇舱、反推外罩和尾喷口分段表达，方便后续拆解展示发动机安装边界。尾段采用大后掠垂尾与低置平尾组合，垂尾后缘保留方向舵分区，平尾与后机身连接处做整流过渡，能够减少外形上的生硬折面。前三点式起落架在数模中完整呈现：前起落架位于机头下方，采用双轮结构并包含转向机构、减震支柱和收放连接铰点；主起落架布置在机翼根部下方的机身腹部区域，采用多轮小车式结构，轮组、扭力臂、作动筒和舱门轮廓均有体现。

　　对于机场地面设备设计而言，起落架的位置直接决定牵引车接驳、轮挡放置、客梯车对接和货舱装卸平台的作业边界；机翼下方净空则影响加油车、电源车和气源车的停靠路线。机身两侧发动机短舱的外廓尺寸需要纳入维修平台高度校核，垂尾高度关系到机库大门、尾坞和登机廊桥避让。宽体客机在实际运行中承担中远程干线运输任务，其外形设计既要满足高速巡航减阻要求，也要兼顾机场滑行、转弯、停机位占用和地面保障效率。数模将长机身、大展弦比后掠翼、翼下动力装置和多轮起落架放在同一装配坐标下，可用于检查停机坪最小转弯通道、廊桥对接包线以及维修工装的干涉情况。曲面建模过程中，机身母线沿纵向连续变化，腹部在起落架舱附近适度加宽，尾部逐步上收以避免起飞擦尾；

　　机翼根部通过整流包与机身平滑连接，吊挂外形兼顾气动阻力与发动机维护开敞性。舱门、窗线、应急出口和机身涂装分区均以实体或曲面特征表达，使模型不仅可用于外观渲染，也能作为总体布置讨论的基础。针对教学和仿真场景，该装配能够拆分出机身、机翼、尾翼、短舱、起落架等模块，帮助理解民用干线客机从气动外形到地面运行边界的结构逻辑。
