板料复合切割弯曲成型模具结构设计

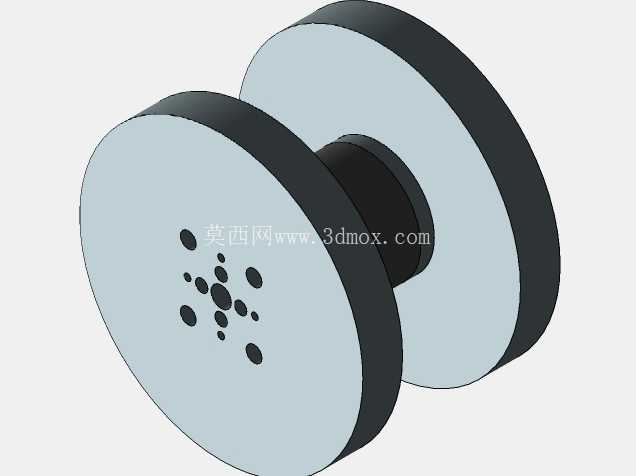

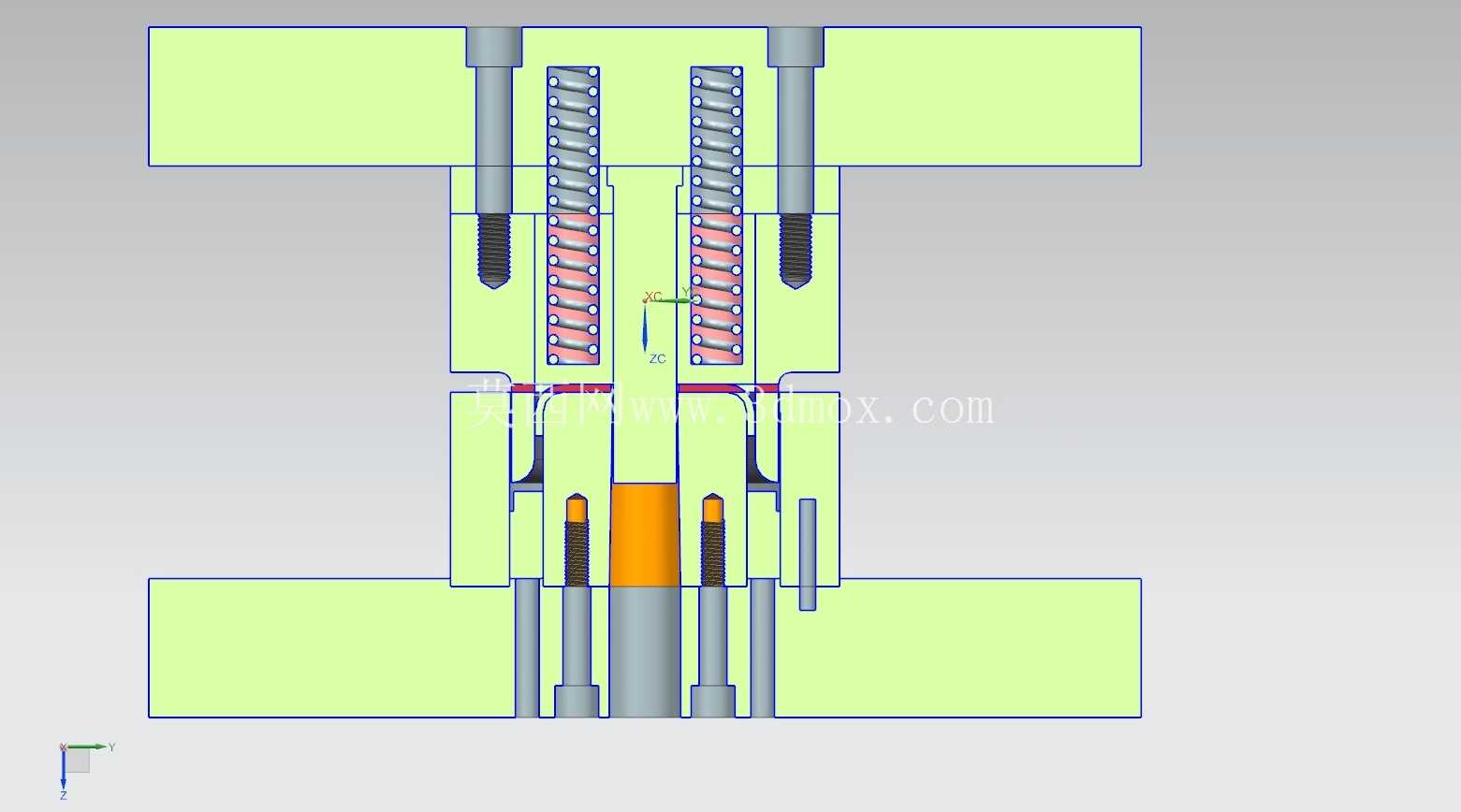

　　这套复合成型结构主要面向中小尺寸薄金属板件的批量加工场景，常见于五金配件、家电结构件、小型汽车冲压零部件的生产环节，可在单次压机行程内完成板料的定长切割与预设角度弯曲两道工序，相比传统分序冲压的模具排布，能减少工序间的板料转运与定位误差，有效提升薄型板件的成型一致性。从结构布局来看，上下模座采用平行对置的板式设计，上模部分集成了弹性卸料组件与切割凸模、弯曲成型凸模，下模对应设置切割凹模镶块与弯曲成型型腔，导柱导套布置在模座四角位置，合模过程中先通过导柱导入下模导套完成上下模的精准对位，避免凸模进入凹模时出现啃模损伤。

　　弹性卸料部分采用矩形截面螺旋弹簧提供卸料力，弹簧预压量根据加工板料的厚度调整，通常取板料厚度的1.2-1.5倍，确保切割完成后上模回程时能顺利将卡滞在凸模上的板料脱出，不会随上模带起影响后续送料。切割刃口采用镶块式结构，通过内六角螺钉固定在模座的安装槽内，刃口磨损后可单独拆卸更换镶块，无需整体报废模座，降低长期生产的维护成本，刃口间隙根据加工板料的材质与厚度选取，普通冷轧钢板取板厚的5%-8%，不锈钢板则适当放大至板厚的8%-12%，避免切割断面出现过大毛刺或者塌角。

　　弯曲成型部分的凸模与凹模设置了合理的圆角半径，其中凸模圆角取板厚的1-2倍，凹模入口圆角取板厚的2-3倍，防止弯曲过程中板料表面出现拉伤或者弯角处开裂，同时在弯曲型腔侧面设置了顶料杆，通过下模内置的弹性元件提供顶出力，弯曲成型完成后顶料杆将成型件从凹模型腔内顶出，方便取件。安装边界方面，上下模座的安装孔位匹配常规开式压力机的工作台面与滑块安装槽尺寸，模座闭合高度适配160吨及以下吨位的普通开式压机，无需对压机进行额外改造即可直接装夹使用，模座侧面设置了承料板的安装位，可搭配滚轮送料架实现连续自动化送料，适配大批量连续生产的需求。

　　设计过程中重点考虑了工序的动作时序，合模时首先由弹性卸料板压紧板料，防止板料在切割过程中出现移位，随后切割凸模先接触板料完成周边轮廓的冲切，待板料完全分离后弯曲凸模再接触已切好的坯料，逐步将坯料压入弯曲凹模型腔完成成型，整个动作过程无干涉，各部件的行程差经过精确计算，弹簧的压缩行程满足切割与弯曲两个工序的行程需求，不会出现弹簧压并失效的情况。模具的导向件采用可拆卸的导套结构，导柱表面做淬火处理提升耐磨性，长期使用出现导向间隙过大时可单独更换导套，保证模具的合模精度。在实际生产应用中，这套结构可加工厚度0.8-3mm的冷轧钢板、镀锌板以及1mm以下的不锈钢板，成型后的弯角角度公差可控制在±0.5°以内，切割断面的毛刺高度不超过0.1mm，无需后续额外的去毛刺工序即可满足多数五金结构件的装配要求，适合中小批量多品种的板件加工场景，通过更换不同的凸凹模镶块，即可适配不同轮廓、不同弯曲角度的板件生产，具备一定的通用适配性。
