吸式砂挖泥作业工程船三维设计

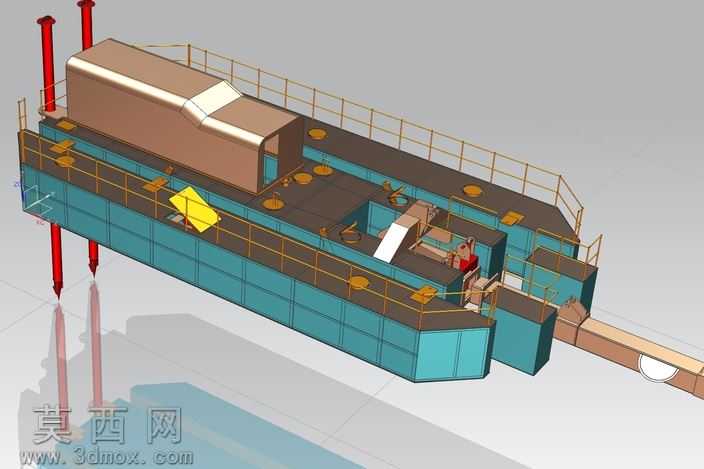

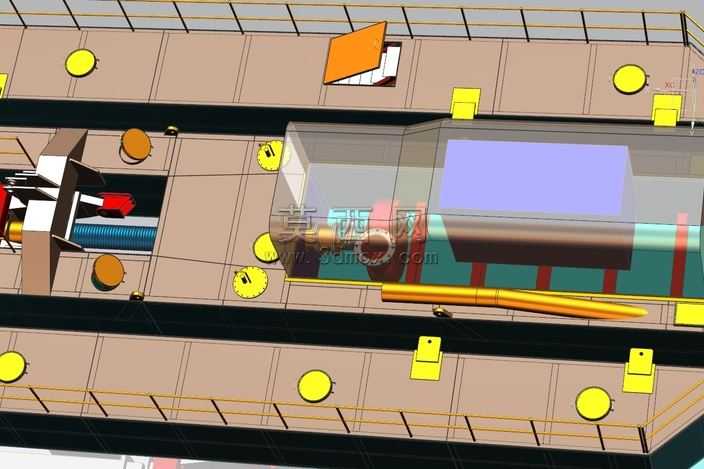

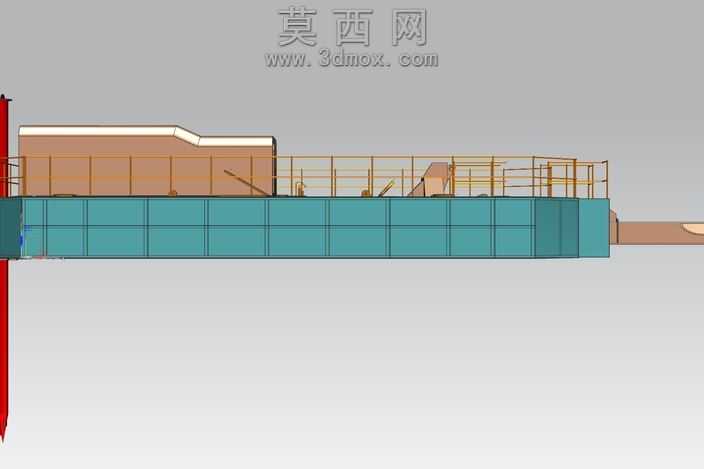

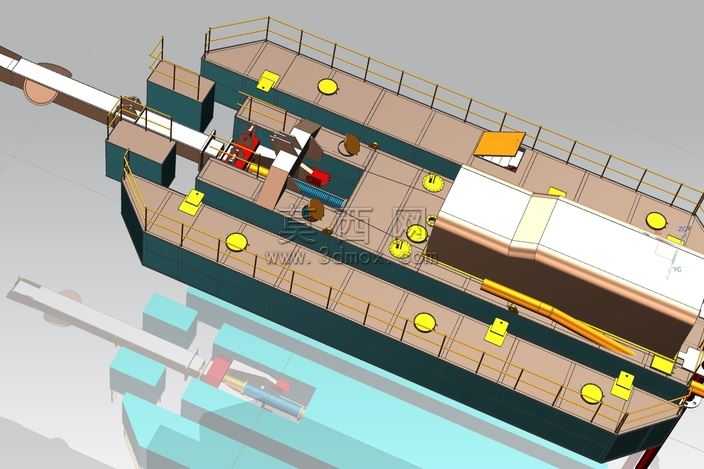

本模型为吸式砂挖泥作业工程船的三维设计成果，建模过程中严格参照内河疏浚采砂作业船舶的实际结构比例搭建，整体采用模块化建模思路，将船体主体、上层建筑、作业机构、定位装置、防护设施拆分为独立子装配体逐一构建，保证各部件的装配逻辑与实船完全一致。船体主舱段采用钣金特征搭建双层壳结构，还原实船的舱室分隔设计，甲板区域通过拉伸、切除特征精准预留各类设备安装位，甲板边缘的安全护栏采用线性阵列方式完成等距排布，保证栏杆间距符合船舶作业安全规范。上层建筑的驾驶室与生活舱段，通过曲面放样构建舱顶的流线型过渡结构，还原舱室的窗体、舱门细节，舱体表面赋予哑光金属漆材质，模拟实船的涂装效果。作业端的吸砂输送机构，通过装配约束完成臂架的铰接定位，还原输送臂的可摆动结构逻辑，臂架末端的吸头部件单独建模，细化了吸口的防护格栅结构。船体两侧的定位桩采用圆柱拉伸搭配尖端切除特征构建，桩体表面赋予红色防锈漆材质，桩身与船体的升降导向座结构完整还原，保证定位桩的升降动作逻辑可通过装配约束实现。甲板区域的系缆桩、通风筒、警示标识等细节部件，均按照实船布置位置逐一摆放，甲板表面赋予防滑纹理材质，还原作业甲板的防滑特性。渲染阶段采用工作室光照环境，通过地面反射效果突出船体的整体轮廓，各部件材质区分明确：船体舱壁采用青蓝色金属漆面材质，上层建筑采用棕褐色哑光漆面，输送臂采用原木色与金属材质搭配，定位桩采用亮面红色防锈漆材质，护栏采用镀锌金属材质，不同材质的粗糙度、反射度参数经过反复调试，最终呈现出贴近实船的视觉效果。建模过程中对所有活动部件添加了合理的装配约束，可直观演示定位桩升降、输送臂摆动的作业状态，完整还原了吸式挖泥船的作业结构特征，整体模型结构严谨，细节丰富，可用于船舶结构教学、作业场景演示、疏浚设备方案展示等场景。
