三爪式轴承拉拔拆卸工具结构设计

在设备运维、机械装配的现场场景里，轴承过盈配合的拆卸一直是高频且容易出问题的环节——直接敲击容易损伤轴承滚道、配合轴颈，甚至造成相邻零部件的变形，而这款三爪结构的轴承拉拔器，就是针对这类过盈连接件拆卸需求设计的手动工装。从实际使用场景来看，不管是车间里中小型电机端盖轴承的更换、减速机输入输出轴轴承的拆解，还是农机、通用设备维修现场的轴承拆卸作业，这款工具都能适配，不需要额外搭配动力源，纯手动操作就能完成轴向拉拔动作，对维修现场的工况适应性很强。

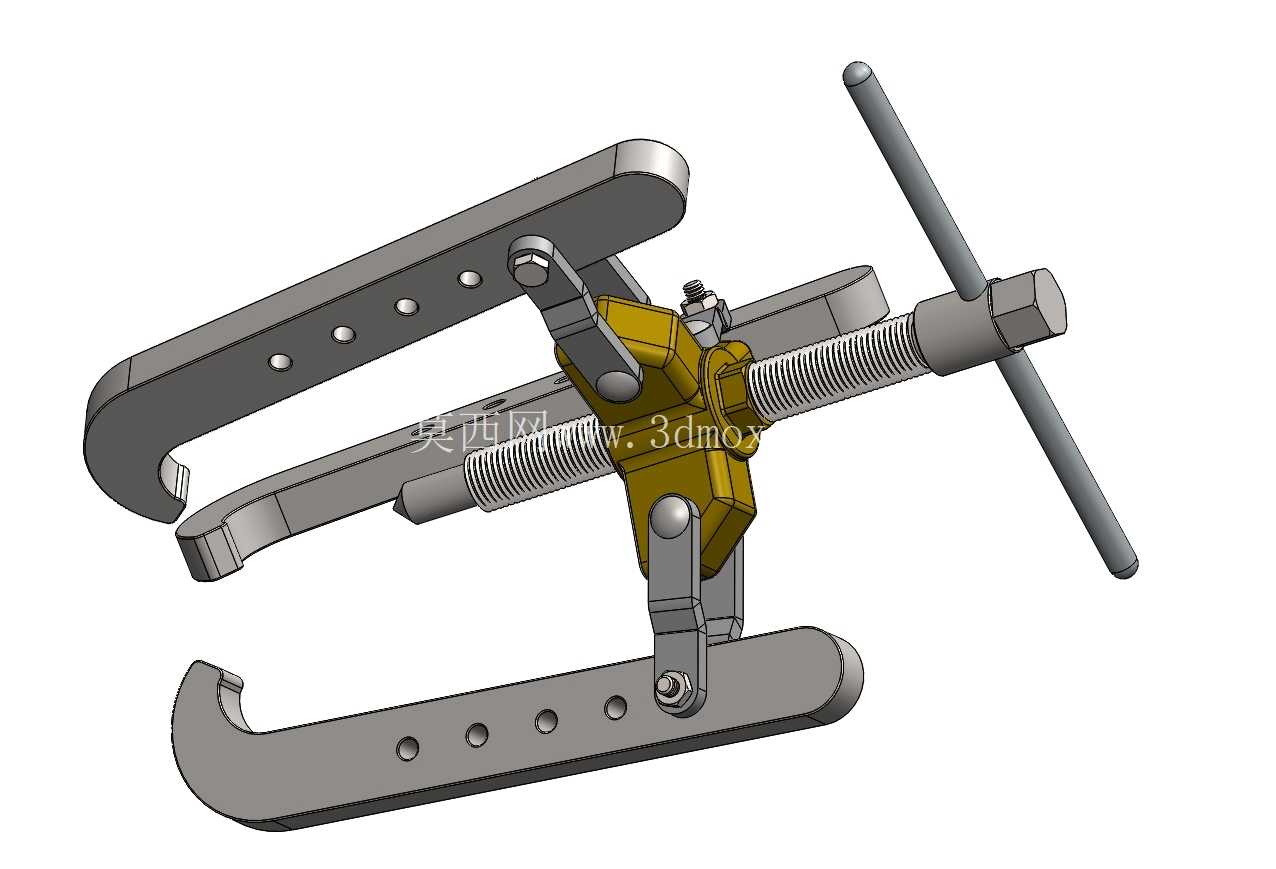

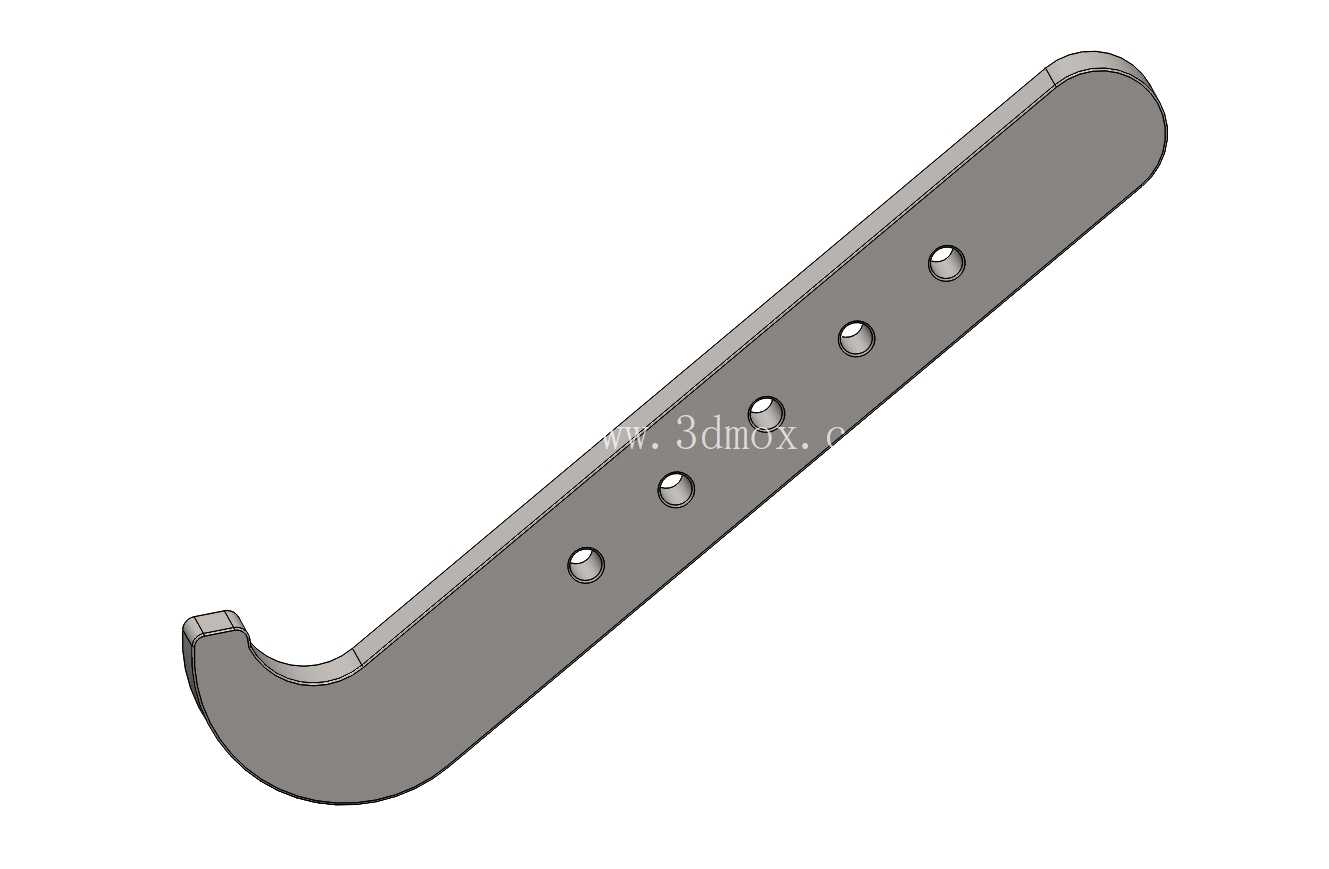

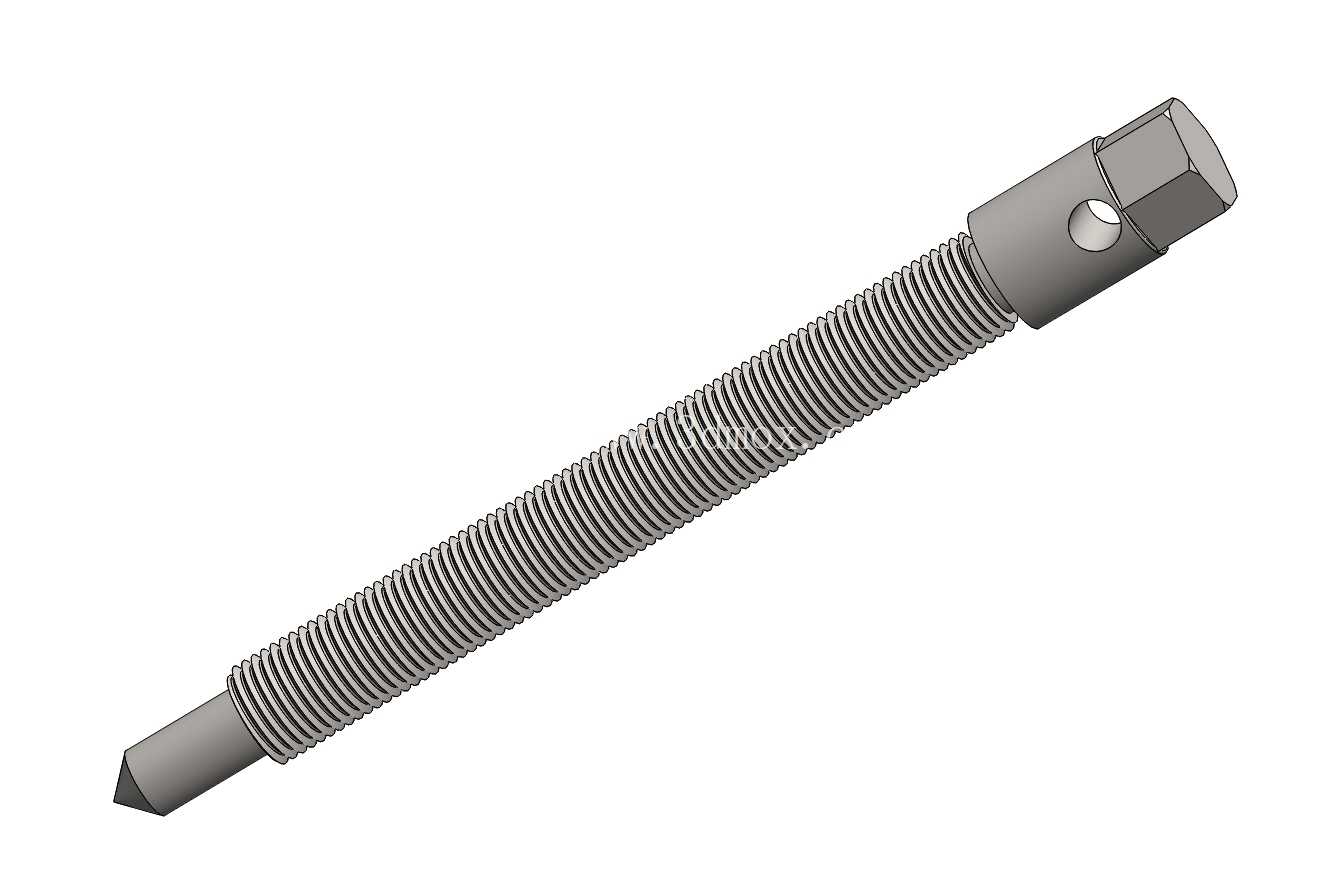

从功能特性上看，这款拉拔器采用对称三爪布局，相比两爪拉马，受力点在周向均匀分布三个位置，拉拔过程中轴承受力更均衡，不会出现偏载导致的轴承内圈倾斜、卡滞甚至轴面拉伤的问题。拉爪上设计了多组等距调节孔，能够根据待拆卸轴承的外径尺寸调整卡接位置，覆盖一定尺寸区间的轴承拆卸需求，不用针对单一尺寸轴承单独配做拉爪，通用性更强。中心的传动螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙型强度更高，能承受更大的轴向拉拔力，手动旋转加力杆的时候传动更平稳，不会出现螺纹滑牙、咬死的情况，螺杆端部做了球面处理，顶在轴端中心孔的时候能自动对中，避免螺杆顶偏造成的轴端损伤。

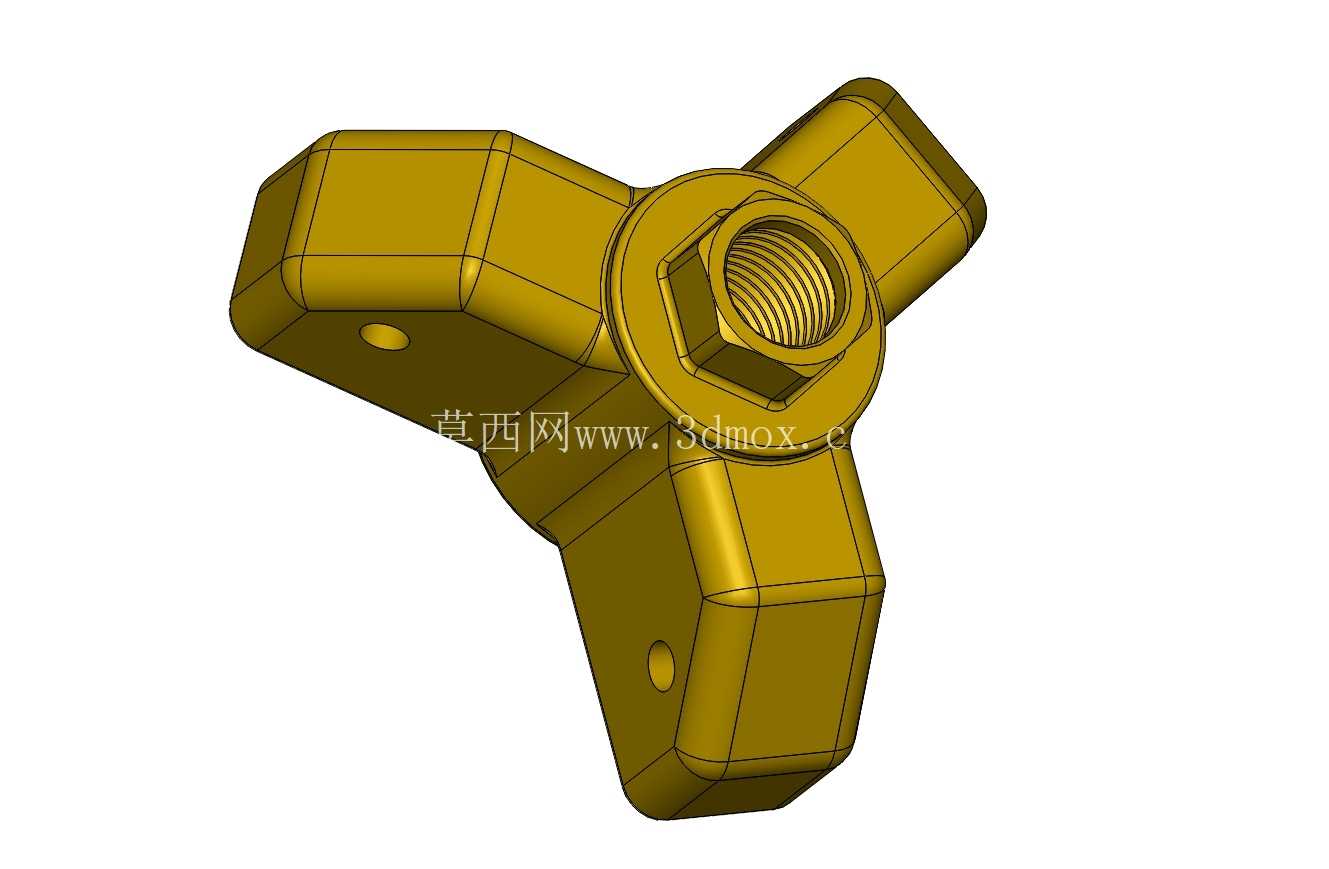

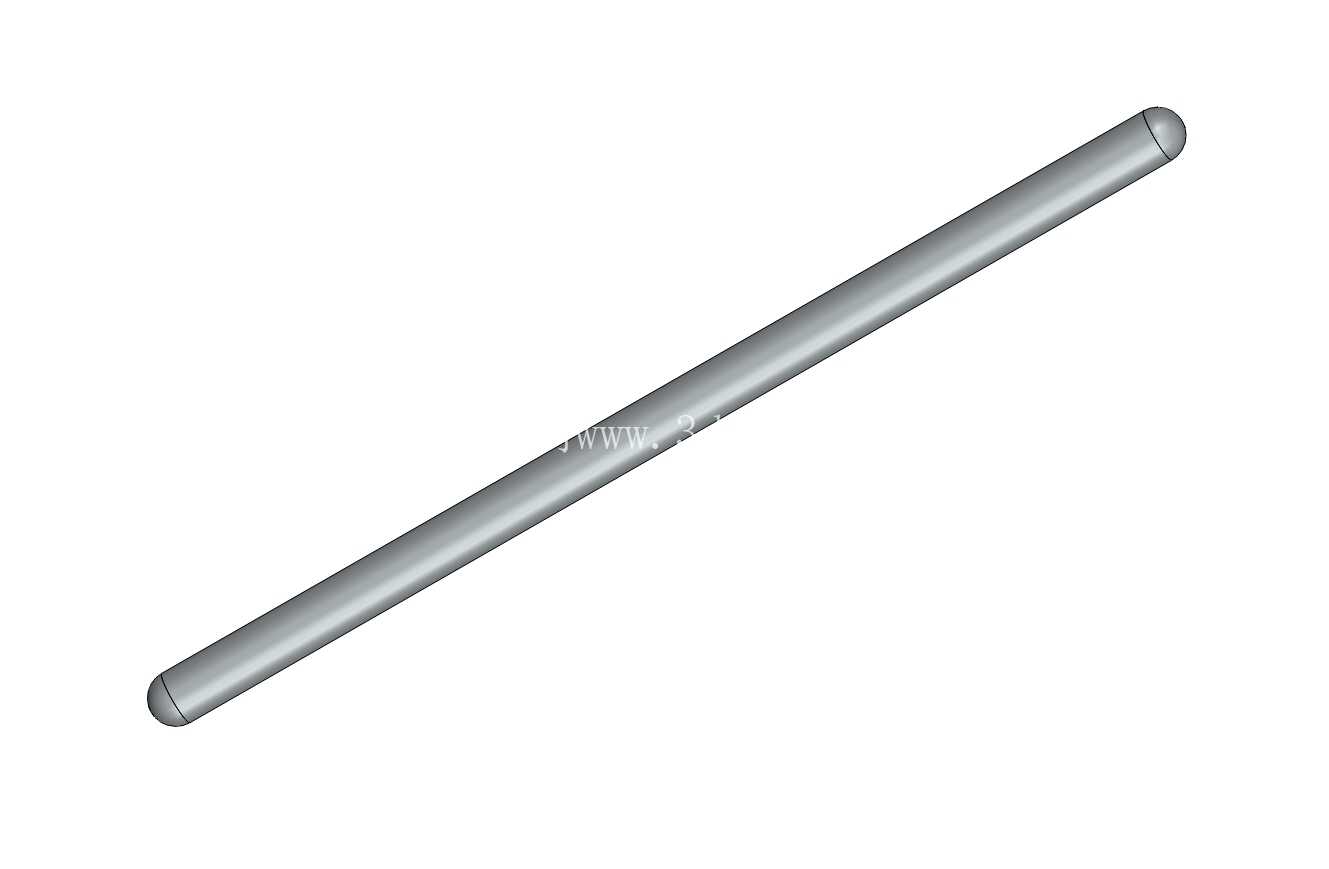

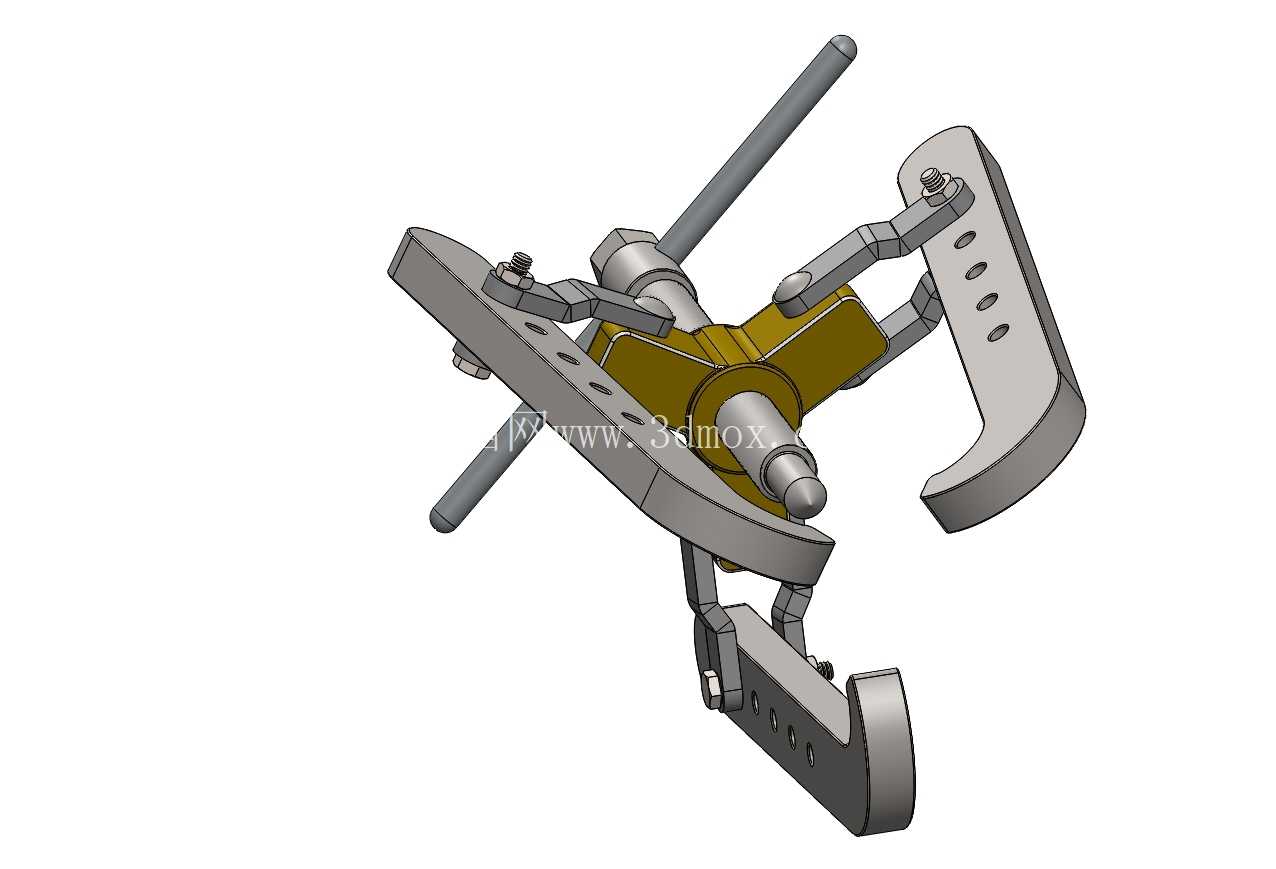

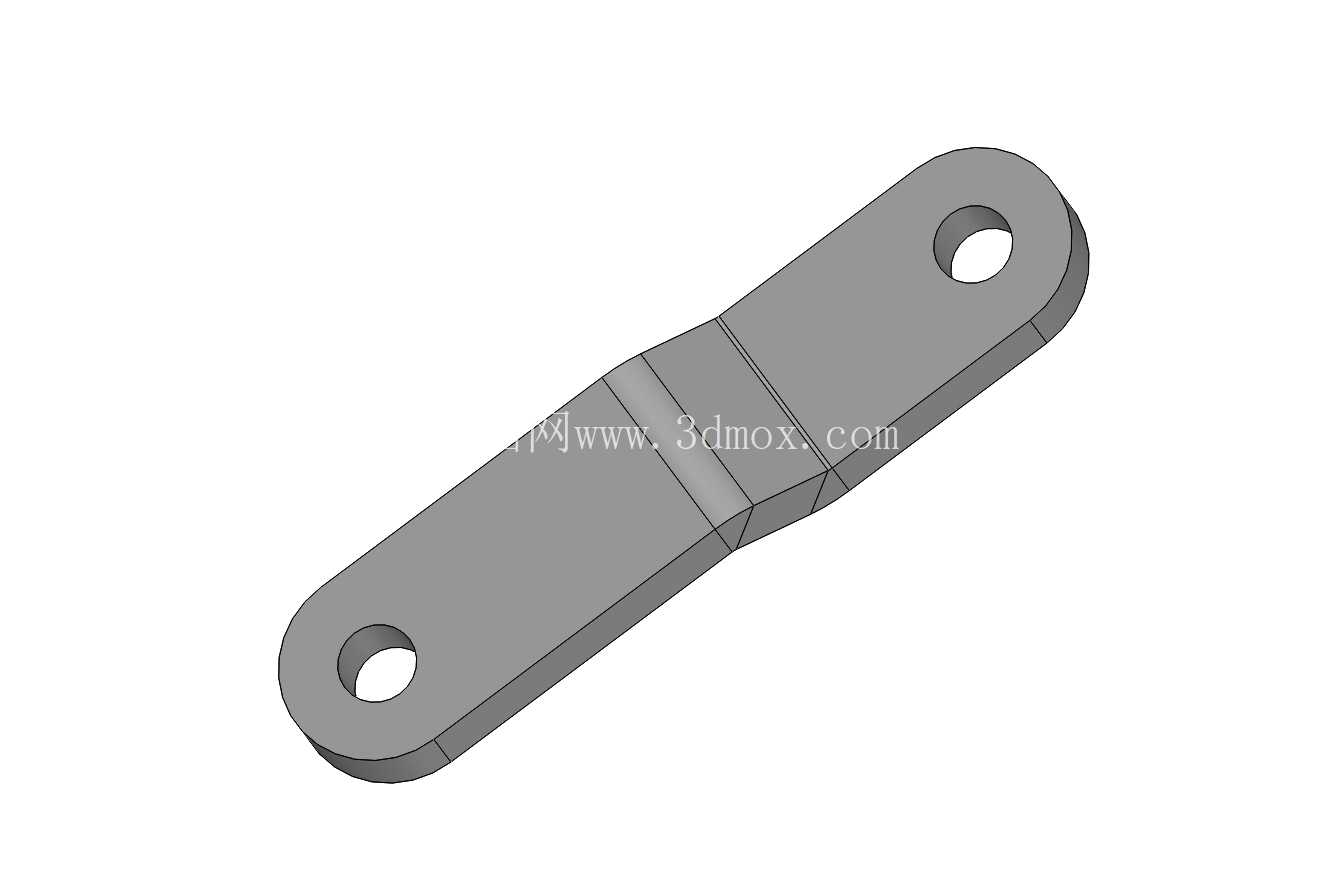

设计思路上，这款工具优先考虑了手动操作的力传递效率和结构可靠性：主体的爪架采用铰接式连接，拉爪可以绕铰接点小幅度摆动，卡接轴承内圈的时候能自动贴合卡接面，不会因为加工误差出现卡接不到位、滑脱的问题；中心的螺母座和爪架采用刚性连接，把螺杆的旋转运动转化为轴向的直线拉力，三个拉爪同步向外或者向内调整，保证卡接位置的同轴度。加力杆采用穿装式设计，不用的时候可以抽出收纳，使用的时候根据需要的拉拔力调整穿入长度，需要大拉力的时候加长力臂就能降低手动操作的力度，符合现场维修的操作习惯。

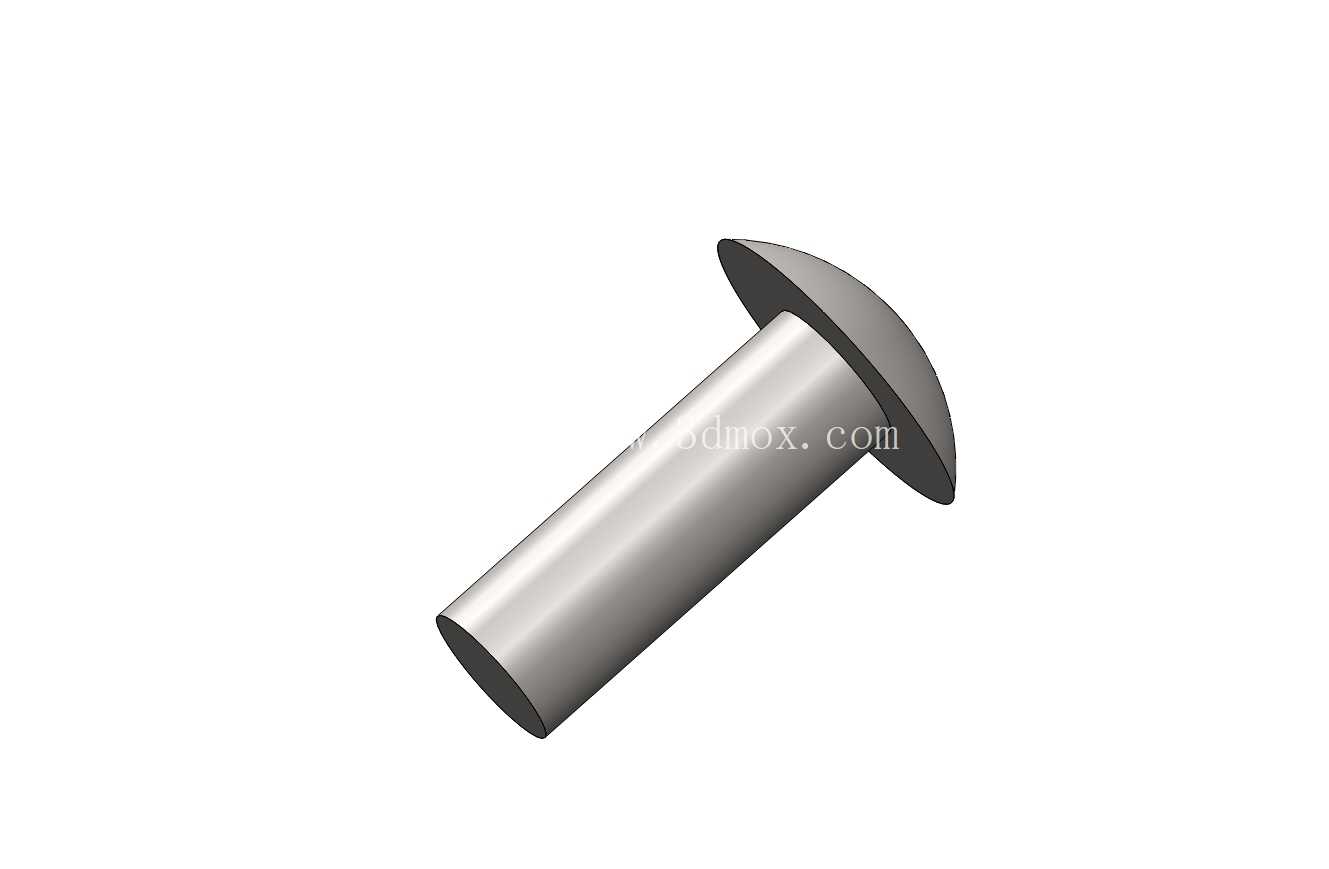

从安装边界和尺寸适配来看，这款拉拔器的拉爪有效卡接深度覆盖常规中小型深沟球轴承、圆锥滚子轴承的内圈宽度范围，最大张开直径能满足常见0-3类轴承的外径尺寸，拉拔行程足够把轴承从配合轴颈上完整拉出，不需要中途二次调整卡接位置。使用的时候只需要先把三个拉爪勾住轴承内圈的端面，调整中心螺杆的位置，让螺杆顶端顶在轴的中心孔上，保证三个拉爪的卡接深度一致，之后旋转加力杆带动螺杆转动，就能平稳把轴承从轴上拉下来，整个过程不会对轴承和轴造成敲击损伤。另外结构上没有复杂的易损件，梯形螺纹的耐磨性能好，铰接点的销轴采用淬火处理，长期使用也不会出现磨损松旷的问题，日常维护只需要定期在螺纹和铰接点涂抹润滑脂，就能保证操作顺畅，适合维修班组、设备运维部门作为常备工装配置，解决现场过盈配合轴承拆卸的实际痛点，避免不规范拆卸造成的零部件报废问题，降低维修过程中的零件损耗成本。
