机加工装夹用双V形定位夹紧组件结构设计

　　在常规轴类、套类回转零件的铣削、钻削、磨削工序中，工件的同轴度、装夹重复定位精度直接决定最终加工尺寸的一致性，双V形定位夹紧组件正是针对这类加工场景开发的通用工装结构。这套组件采用对称式双V座布局，区别于单V形块只能实现单点定位的局限，两个V形定位槽的对称中心共线，可对长度大于100mm的长轴类工件提供两点支撑定位，有效避免长轴装夹时的悬臂翘曲问题，尤其适配台阶轴、细长轴类零件的侧面孔加工、键槽铣削工序，装夹后工件的径向圆跳动可控制在0.02mm以内，满足普通机加工的精度要求。

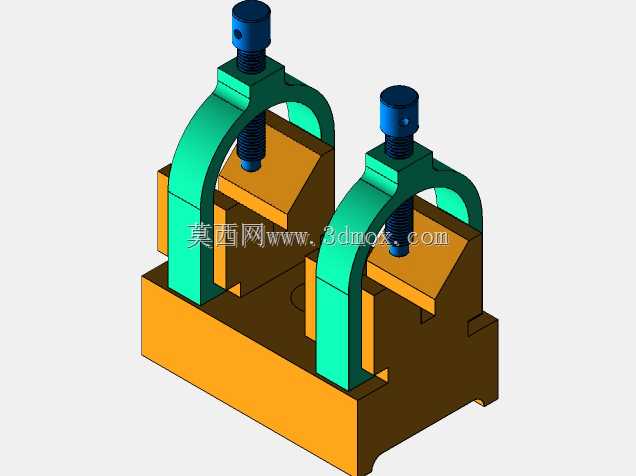

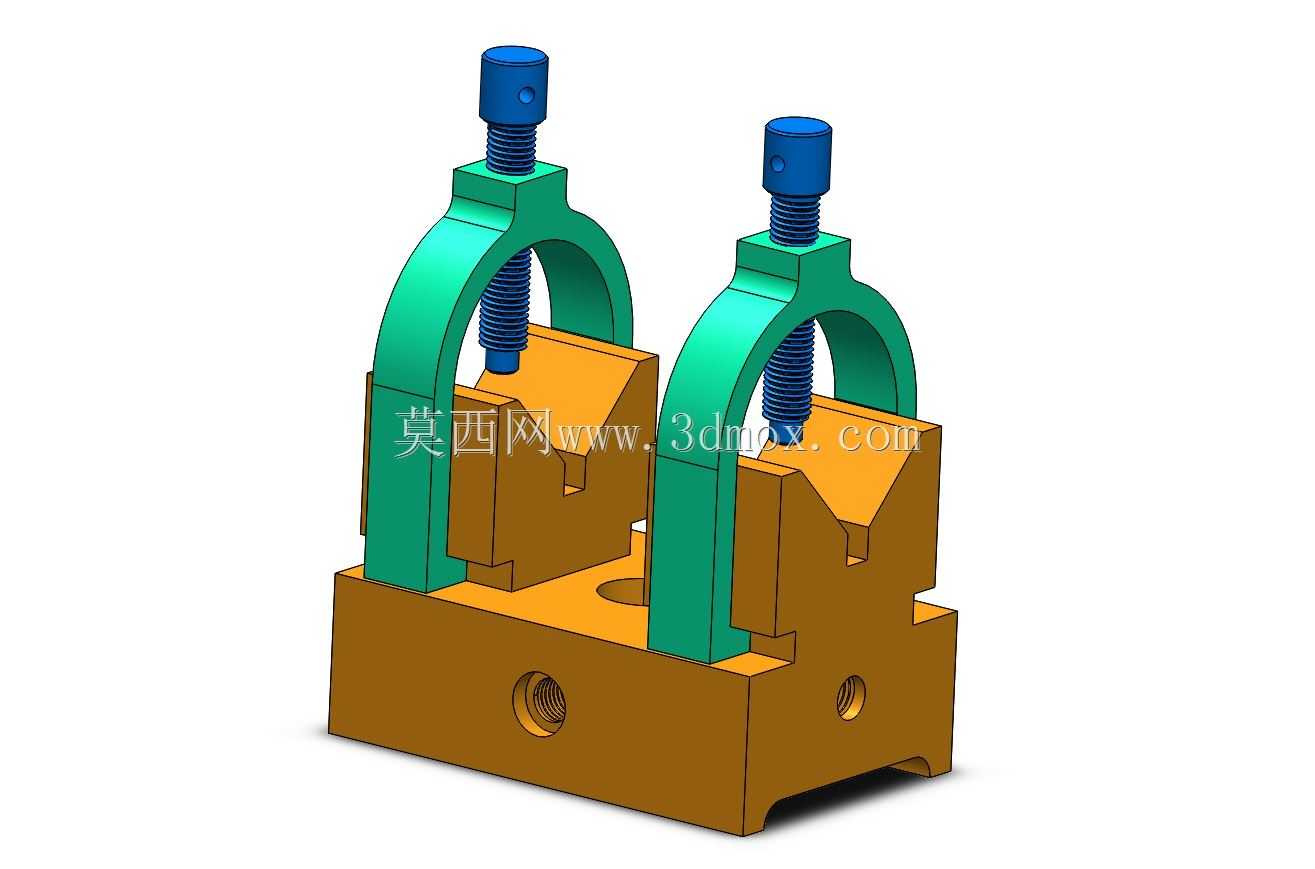

　　从结构设计逻辑来看，整套组件分为底座、V形定位块、弓形夹紧架、压紧螺杆四个核心部分。底座作为整个工装的安装基准，底部设置有定位凸边，可直接嵌入机床工作台的T型槽内，侧面预留的两个螺纹孔用于安装紧固螺栓，实现工装在工作台面上的快速固定，底座的上表面加工有平行的导向槽，两个V形定位块可沿导向槽滑动调整间距，适配不同长度的工件装夹需求，无需额外制作过渡垫块。V形定位块的夹角采用行业通用的90度设计，这个角度兼顾了定位稳定性和工件适配范围，既可以装夹小直径的光轴，也能支撑大直径的盘套类零件，V形槽的工作面做了淬火硬化处理，硬度达到HRC45-50，避免长期装夹导致的工作面磨损凹陷，保证定位精度的长效性。

　　弓形夹紧架跨装在V形定位块的两侧，架体的弧形避让结构留出了足够的加工操作空间，不会干涉铣刀、钻头的走刀路径，避免加工过程中刀具与夹具发生碰撞。顶部的压紧螺杆采用细牙螺纹设计，旋进过程中进给量小，压紧力可控，不会因为压力过大导致薄壁轴类工件产生装夹变形，螺杆底端做了圆弧过渡处理，与工件接触时不会压伤工件表面，对于表面粗糙度要求高的精加工零件，还可以在螺杆底端加装铜质压头，进一步避免装夹压痕。

　　在安装边界方面，整套工装的底座长度控制在200mm以内，宽度120mm，整体高度不超过150mm，可适配大多数中小型立式铣床、台式钻床的工作台安装尺寸，不需要对原有工作台进行改造。两个V形块的间距调整范围在40mm到150mm之间，可装夹的工件直径范围覆盖6mm到60mm，基本覆盖了常规小型回转零件的装夹尺寸需求。实际使用时，先根据工件长度调整两个V形块的间距，拧紧V形块侧面的锁紧螺钉固定位置，将工件放置在两个V形槽内，确认工件轴向定位到位后，分别旋紧两个弓形架上的压紧螺杆，施加均匀的压紧力即可完成装夹，整个装夹过程不超过2分钟，相比传统的压板螺栓装夹方式，装夹效率提升60%以上，且重复定位误差远小于手动找正的装夹方式。

　　这套结构的设计还考虑了长期使用的维护性，所有配合面均采用可拆卸结构，当V形块工作面出现磨损时，可单独更换V形块，不需要更换整套工装，降低了工装的使用成本。压紧螺杆与弓形架的螺纹配合处预留有润滑注油孔，定期注入润滑脂可避免螺纹锈蚀卡滞，延长工装的使用寿命。对于批量加工的场景，还可以在底座的轴向位置加装定位挡块，实现工件的轴向定位，进一步减少装夹时的找正时间，适配流水线式的批量加工需求。在磨削工序中使用时，V形块的工作面可更换为硬质合金镶片，进一步提升耐磨性能，满足高速磨削工况下的长期使用要求。
