投影法设计圆柱外螺纹轮廓结构

　　在机械传动与紧固连接场景中，螺纹结构是应用覆盖范围最广的基础结构形式之一，从重型装备的大直径传动丝杠到小型精密设备的微型紧固螺纹，其轮廓精度直接决定了连接可靠性、传动效率与服役寿命。常规螺纹建模多采用参数化扫掠的方式生成牙型，但对于需要严格匹配投影制图规范、用于教学演示或工艺校核的螺纹结构，采用投影法构建轮廓能够更直观地呈现螺纹的形成原理与几何对应关系，避免参数化建模中牙型错位、螺旋线起始点偏差带来的制图误差。

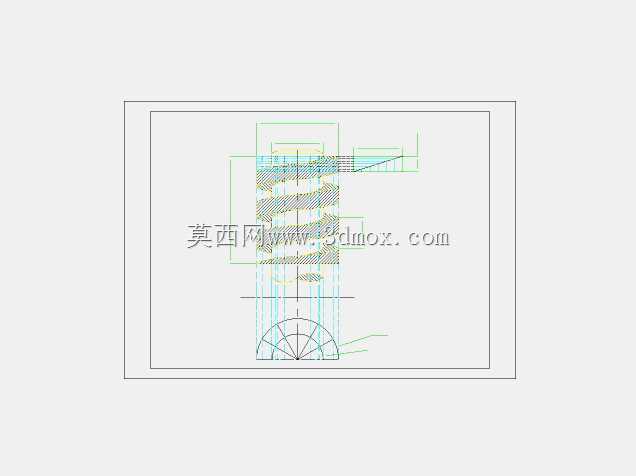

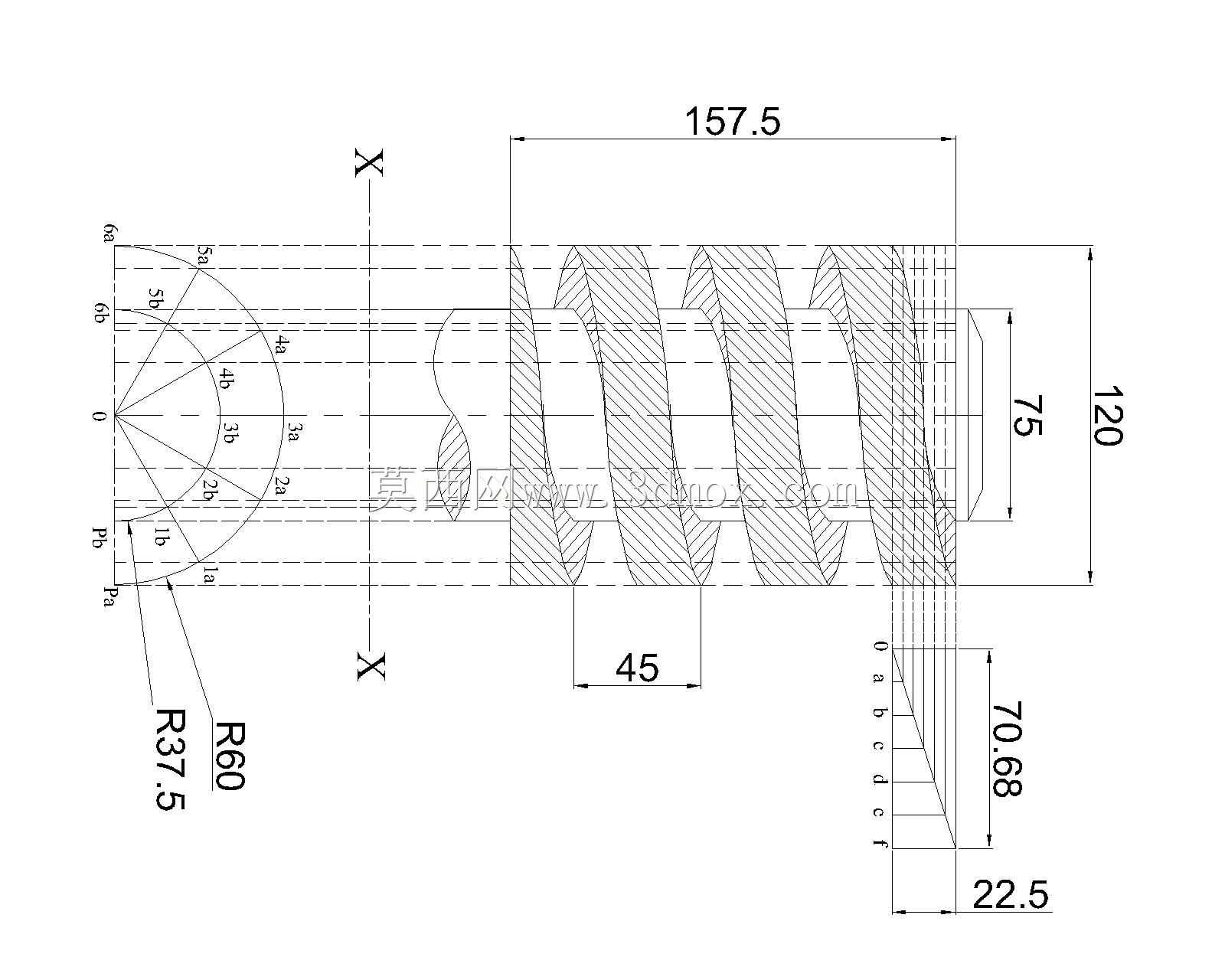

　　这套螺纹轮廓结构的设计核心是通过平面投影的几何映射关系，将螺旋面的空间形态转化为可直接用于制图、建模参照的二维轮廓基准，左侧的极坐标投影区域对应螺纹轴向截面的角度分度，以中心轴线X-X为基准，将圆周方向按牙型分布做等分标注，R60与R37.5的圆弧轮廓分别对应螺纹大径与小径的投影边界，能够清晰呈现不同角度位置处牙型的径向尺寸变化，解决了常规螺纹建模中难以直观校验螺旋升角与牙型投影对应关系的问题。

　　从实际应用场景来看，这类投影法构建的螺纹轮廓可作为机械制图教学的演示模型，帮助初学者理解螺纹螺旋面的投影规律，也可作为非标螺纹加工前的轮廓校验基准，尤其是针对大螺距矩形螺纹的加工，通过投影轮廓核对刀具轨迹与牙型尺寸，能够有效避免加工过程中出现牙型过切、螺距累积误差的问题。结构整体的轴向总长度为157.5mm，螺纹段的有效长度覆盖核心工作区域，相邻牙型的轴向间距对应螺距尺寸45mm，属于大螺距传动类螺纹的参数范畴，可适配低转速、大载荷的直线传动场景，比如重型压力机的调节丝杠、大型工装的夹紧传动结构，这类场景对螺纹的牙型强度要求较高，通过投影法校验轮廓能够确保牙侧的接触面积符合设计要求，降低服役过程中牙型磨损、滑牙的风险。

　　外形尺寸方面，结构的最大外圆直径为120mm，螺纹大径尺寸为75mm，对应的小径投影尺寸为70.68mm，牙型的径向工作高度通过22.5mm的尺寸基准做约束，能够确保牙侧的配合间隙处于合理区间。右侧的分度标注区域将螺纹牙型沿轴向做等分投影，a到f的分度标记对应不同轴向位置的牙型径向尺寸，在建模过程中可直接将这些投影点作为螺旋线的截面控制点，相比直接输入螺距、牙高参数的建模方式，这种基于投影轮廓生成的螺纹模型，其工程图投影与三维模型的一致性更高，不会出现三维模型与二维工程图标注不匹配的问题，尤其适合需要出具规范加工图纸的非标螺纹设计场景。

　　设计思路上，这套结构没有采用常规的参数化螺纹生成逻辑，而是回归螺纹的几何形成本质——即螺纹是平面牙型绕轴线做螺旋运动形成的空间曲面，通过极坐标投影与轴向投影的对应关系，将空间曲面的各个控制点映射到二维平面上，既可以作为三维建模的轮廓基准，也可以直接作为螺纹检验的样板轮廓。在实际设备装配中，这类大螺距螺纹的安装边界需要预留足够的轴向移动空间，总长度157.5mm的尺寸要求安装位的轴向避让距离不小于170mm，径向的安装空间需要匹配最大外圆120mm的尺寸，预留至少5mm的装配间隙，避免装配过程中与周边结构发生干涉。

　　从功能特性来看，基于投影法构建的螺纹轮廓不存在参数化建模中常见的几何拓扑错误，比如牙型自交、螺旋线与牙型截面不垂直的问题，在做有限元受力分析时，网格划分的质量更高，应力计算结果更贴近实际工况，能够准确反映牙根部的应力集中情况，为螺纹的强度校核提供准确的几何模型。对于需要做螺纹传动运动仿真的场景，这套轮廓生成的螺纹模型与螺母的配合接触更均匀，不会出现仿真过程中接触穿透、运动卡顿的问题，能够真实反映大螺距螺纹的传动效率与摩擦损耗情况。

　　在工装夹具设计领域，这类大螺距螺纹常被用于快速夹紧机构，相比普通螺距的螺纹，45mm螺距的结构转动一圈即可实现45mm的直线进给，能够大幅提升工件装夹的效率，而通过投影法校验的螺纹轮廓，能够确保夹紧过程中牙面接触均匀，不会出现偏载导致的夹紧力不足问题。在做这类螺纹的三维建模时，可直接以图中的投影轮廓为基础，提取不同角度位置的牙型坐标点，构建螺旋线的引导路径，生成的模型既符合机械制图的投影规范，又能满足后续加工、仿真、装配的全流程使用需求，避免了常规参数化螺纹模型在工程图输出时需要手动修正投影线型的繁琐步骤，提升设计效率的同时也保障了设计数据的准确性。
