轴流式涡轮叶片精密结构三维设计

　　在透平类动力设备的结构体系中，涡轮叶片是直接决定能量转换效率的核心受力部件，这类叶片广泛应用在航空发动机涡轮段、地面燃气轮机做功单元、工业涡轮增压器涡轮端、小型蒸汽轮机转子组件中，承担着将高温高压工质携带的热能与压力能转化为转子旋转机械能的核心作用，其结构设计的合理性直接决定整套动力设备的输出效率、运行稳定性与服役寿命。

　　从实际工况的受力边界来看，这类轴流式涡轮叶片在运行过程中需要同时承受多重载荷：首先是高速旋转带来的离心载荷，叶片自身质量在每分钟数万转的转速下会产生极大的离心拉应力，叶根与轮盘连接的位置是应力集中的核心区域，设计时需要保证叶根的承力截面有足够的强度冗余，同时控制叶片整体的质量分布，降低轮盘承受的总载荷；其次是高温工质冲刷带来的热载荷，不同应用场景下工质温度从数百摄氏度到上千摄氏度不等，叶片沿叶高方向存在明显的温度梯度，热胀冷缩带来的热应力需要通过叶型的曲率过渡、材料选型匹配来抵消，避免出现热疲劳裂纹；另外还有工质流动带来的气动载荷，高速气流冲击叶身会产生交变的弯曲应力与振动激励，设计时需要调整叶片的固有频率，避开转子的共振转速区间，防止叶片出现共振断裂故障。

　　在三维建模的设计思路上，首先要确定的是叶片的气动型面，叶身截面从叶根到叶顶采用变截面扭曲设计，不同叶高位置的翼型安装角、弦长、型线曲率都存在连续变化，这种扭曲设计是为了匹配沿叶高方向不同的气流圆周速度，保证每个截面的气流攻角都处于最优区间，减少气流分离带来的流动损失，提升能量转换效率。叶身的型面需要保证G1以上的曲率连续，避免出现局部的棱角或者曲率突变，一方面可以减少工质流动的阻力，另一方面也能避免局部应力集中，提升叶片的抗疲劳性能。

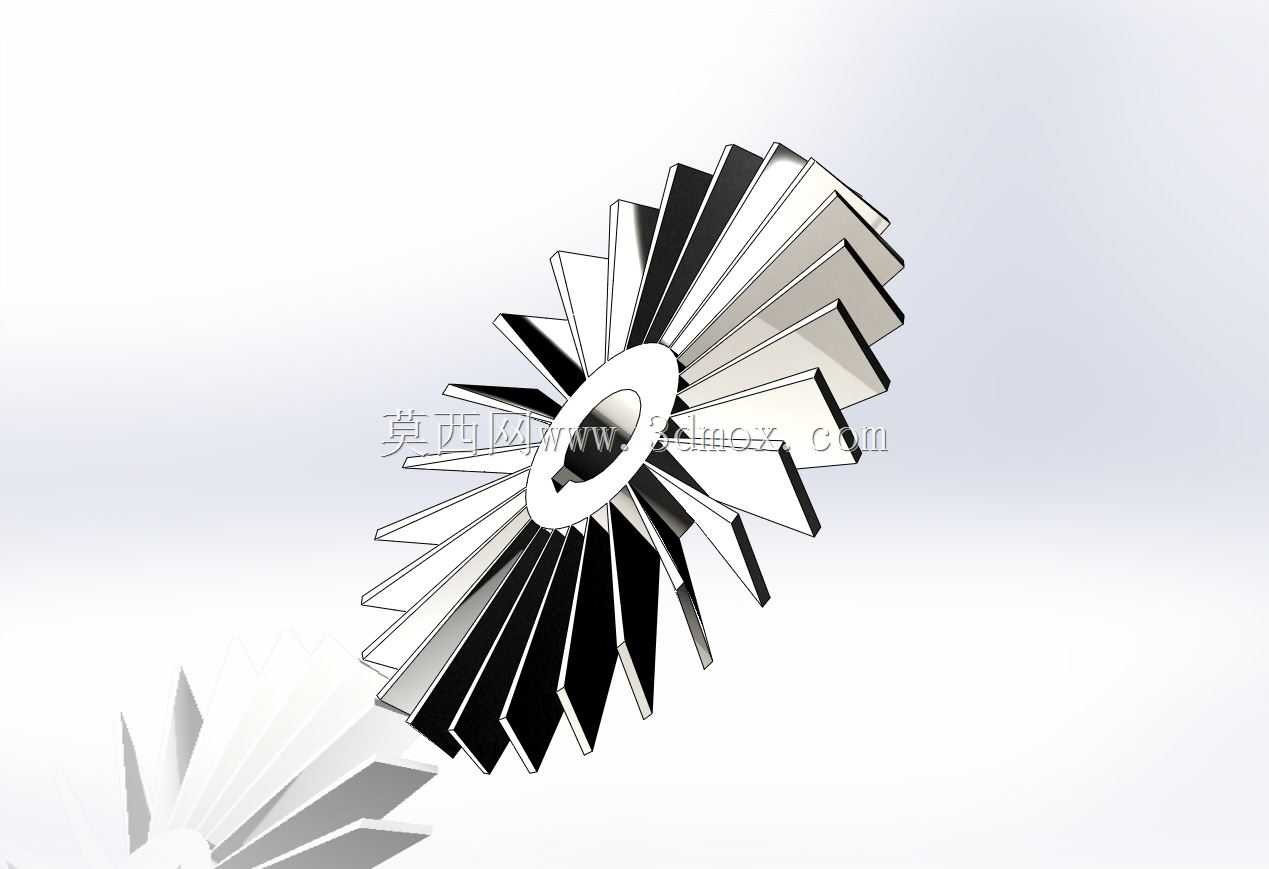

　　叶片与轮盘的连接结构采用整体式带中心孔的盘式连接设计，中心定位孔与轮盘的定位轴采用间隙配合，保证装配时的同轴度要求，连接端面设置有定位止口，装配时可以快速定位，减少装配偏差带来的转子动不平衡量。叶片沿轮盘周向均匀排布，相邻叶片之间形成连续的气流通道，叶顶位置与机匣之间保留有合理的径向间隙，间隙值需要根据设备的运行温度、转子的径向跳动量、机匣的热变形量综合确定，间隙过大会导致叶顶漏气损失增加，降低设备效率，间隙过小则可能在运行过程中出现叶顶刮蹭机匣的故障，严重时会导致叶片断裂。

　　从安装边界的尺寸控制来看，这类叶片的整体径向高度需要匹配对应轮盘的半径与机匣的内径尺寸，叶根的连接截面尺寸需要与轮盘上的安装槽完全匹配，保证装配后叶片不会出现周向或者径向的窜动；叶片的弦长尺寸需要根据通流截面的面积要求计算确定，保证单位时间内的工质流量满足设备的功率输出要求；叶片的安装角偏差需要控制在极小的公差范围内，单个叶片的安装角偏差过大会导致整个流道的气流场出现紊乱，不仅会降低效率，还会产生额外的气动激振力，影响整套转子的运行稳定性。

　　在实际的建模过程中，需要先完成单个叶片的参数化建模，通过控制不同叶高截面的型线参数，实现叶身型面的光滑过渡，之后通过圆周阵列的方式完成整圈叶片的装配，阵列时需要保证每个叶片的位置度公差，同时对叶根与轮盘的连接位置做倒圆角处理，降低应力集中系数。完成建模后还需要对叶片的质量属性、固有频率进行初步核算，确保其质量分布满足转子动平衡的要求，固有频率避开运行转速对应的激励频率区间，从设计源头减少后续生产、测试环节的迭代成本。这类叶片的结构设计没有冗余的装饰性结构，所有的型面变化、尺寸参数、连接结构都是围绕实际工况的受力要求、气动要求、装配要求确定，每一处尺寸公差都对应着实际运行中的性能与可靠性指标，是透平机械设计中技术密度最高的核心零部件之一。
