十字轴式万向连接关节结构设计

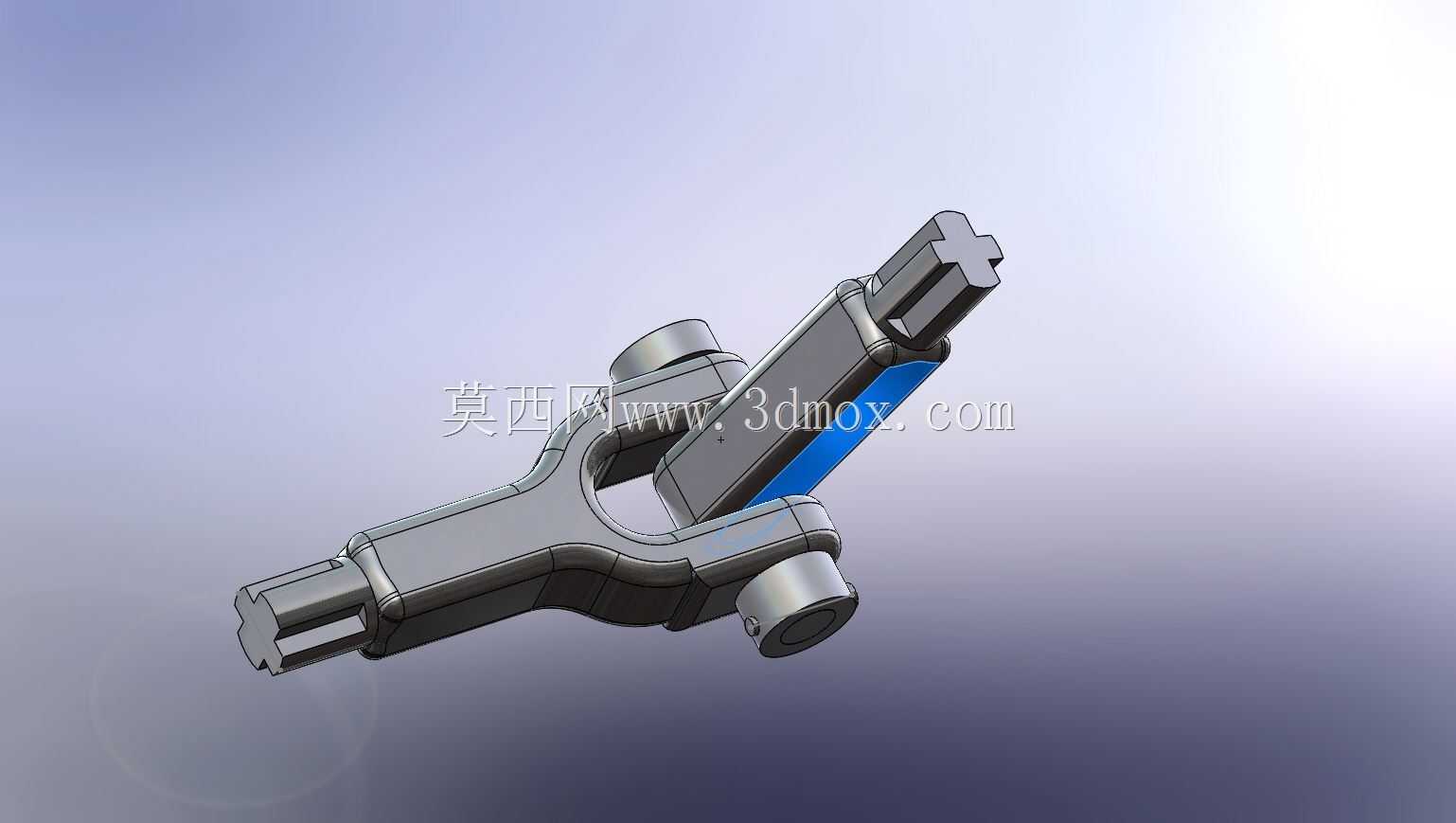

　　该铰接式传动关节主要应用于存在轴线夹角偏差的动力传递场景，常见于中小型设备的传动轴系、工装夹具的角度调节机构、轻型输送设备的动力接驳位置，能够补偿两连接轴之间的装配角度误差，抵消设备运行过程中机架形变、振动带来的轴线偏移量，避免刚性连接状态下轴系承受额外弯矩，有效延长传动组件的整体使用寿命。从结构功能来看，该关节采用十字轴铰接核心设计，两端的轴头采用十字截面结构，可直接与配套的带十字槽传动件插接配合，无需额外加工键槽或装配紧固件，安装拆卸流程便捷，适合需要频繁调整传动路径、快速更换接驳组件的作业场景。中部的叉形架体为整体式锻造结构，两个铰接耳孔与十字轴的轴颈采用间隙配合，装配后可实现两个正交方向的角度摆动，单方向最大摆角可达25度，

　　能够满足多数非同轴传动的角度补偿需求。设计过程中优先考虑了受力均衡性，叉形架的两个臂体采用等截面过渡设计，铰接耳的位置与两端轴头的轴线保持严格的空间垂直关系，避免传动过程中出现附加的动载荷，十字轴的轴颈根部设计有圆弧过渡结构，可降低应力集中系数，在承受交变扭矩载荷时减少断裂风险。外形尺寸方面，该关节整体长度控制在适配常规中小型传动系统的范围内，两端十字轴头的截面尺寸与常用的传动插槽规格匹配，安装时无需对现有接驳部件做额外改造，铰接部位的外径小于叉架主体宽度，摆动过程中不会与周边的机架、护罩等部件发生干涉，安装边界预留足够的摆动余量，即使在最大摆角状态下，关节外轮廓也不会超出两端轴头的外接圆柱范围，

　　方便设计人员在做整机布局时预留安装空间。实际使用过程中，该关节可传递的扭矩范围覆盖轻型传动的多数需求，铰接部位可根据使用场景选配自润滑衬套，在无定期润滑维护的工况下也能保持稳定的转动灵活性，避免长时间静置后出现铰接卡滞的问题。叉架主体的侧面设计有定位销孔，可在需要固定角度的场景下插入定位销，锁止关节的摆动自由度，兼顾活动铰接与刚性连接两种使用需求。两端的十字插接结构在装配后可传递周向扭矩，同时允许一定量的轴向窜动，能够补偿轴系热胀冷缩带来的长度变化，避免温度变化导致的轴系顶死问题。从建模细节来看，该结构的所有配合面均做了公差适配设计，铰接孔的圆柱度、轴头的对称度都按照通用传动件的精度要求设定，加工时可直接采用常规的铣削、

　　钻削工艺完成，无需特殊定制刀具，制造成本可控。在做整机结构设计时，选用该关节可大幅降低轴系的同轴度装配要求，减少装配过程中的调整工时，尤其适合非标自动化设备的定制化传动布局，能够适配不同安装位置的动力传递需求，无需针对每个偏移角度单独定制刚性传动轴。
