调心滚子式滚动轴承结构设计

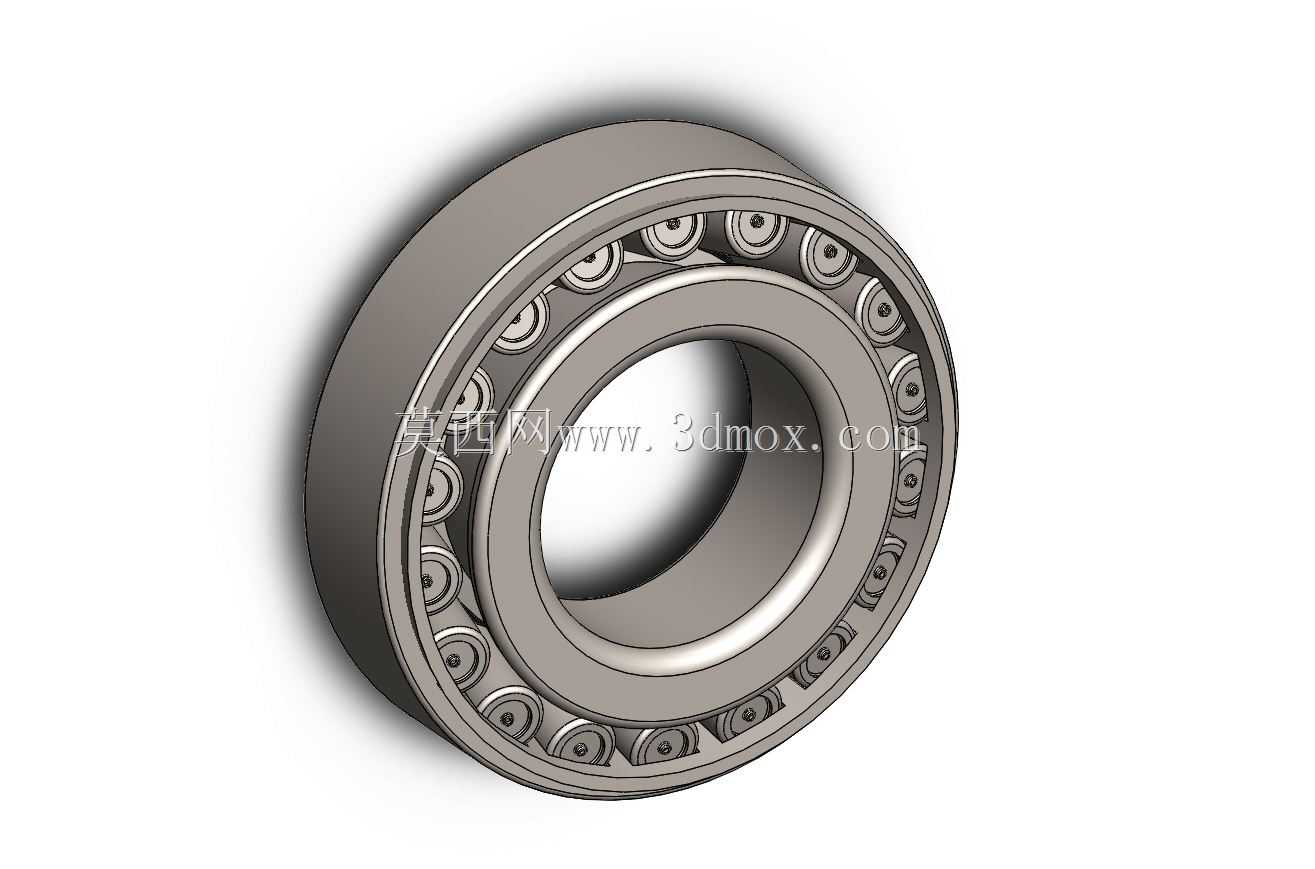

　　在矿山输送线的重载托辊组、冶金连铸设备的辊道支承、重型减速机的低速输出轴端，这类调心结构的滚子轴承始终是核心承载部件，日常设备运维中遇到的轴系挠曲、安装座孔同轴度偏差问题，大多依靠这类轴承的自调心特性抵消误差，避免滚动体出现边缘卡滞、局部过载剥落的失效问题。做这款轴承的三维结构时，最先要敲定的是滚动体的排布逻辑，不同于深沟球轴承的点接触承载，这款采用的是对称球面滚子设计，两列滚子沿内圈滚道的球面曲率均匀分布，滚道与滚子的母线修形量需要反复校核，既要保证满负荷状态下接触应力沿滚子长度方向均匀分布，又要避免滚子端面与挡边出现滑动摩擦造成的温升异常。很多新手建模时容易忽略保持架的兜孔间隙，实际上保持架不仅要分隔相邻滚子防止运动干涉，

　　还要在轴承倾斜调心时给滚子留出足够的偏转余量，兜孔的侧壁弧度要匹配滚子的球面轮廓，间隙取值过小会在轴系挠曲时卡滞滚子，过大则会造成滚子运转时的窜动噪音，加速疲劳磨损。从安装边界来看，这款轴承的外圈外径采用标准圆柱面设计，适配常规的轴承座孔安装公差，内圈的内孔可以根据使用场景选择圆柱孔或者锥孔结构，锥孔版本可以通过紧定套直接安装在光轴上，不需要额外加工轴肩定位，非常适合现场安装空间受限、轴系加工精度一般的长轴传动场景。外形尺寸的匹配上，要注意轴承的安装倒角尺寸，必须大于相配件的轴肩、座孔挡肩的圆角半径，否则安装时会出现轴承无法贴紧定位面的问题，同时挡肩的高度不能超过轴承内圈、外圈的倒角起始位置，不然后续拆卸轴承时拉马无法卡住套圈端面，

　　会大幅提升运维拆卸的难度。实际应用场景中，这类轴承主要承受径向载荷，同时可以承受双向的轴向载荷，在冲击载荷较大的工况下，比如破碎机的转子支承、振动筛的激振器轴系，滚子的线接触承载能力比同尺寸的球轴承高出1.5倍以上，调心角度通常可以达到1.5度到2.5度，足以覆盖大部分焊接机架加工带来的座孔同轴度误差，以及长轴满载运行时产生的挠曲变形量。建模过程中还要考虑润滑通道的预留，很多工况下轴承需要通过外圈的油槽、油孔实现定期补脂，油孔的位置要避开承载区，防止润滑油膜在高压区出现泄漏，保持架的结构通常采用冲压钢保持架或者机削黄铜保持架，重载冲击场景下优先选机削铜保持架，抗冲击能力更强，不会出现冲压保持架受冲击变形断裂的问题。做结构校验时，

　　要重点核对滚子与滚道的接触角，接触角过小会导致轴向承载能力不足，接触角过大则会造成径向承载能力下降，同时要保证两列滚子的载荷分布均匀，避免单列滚子过载提前失效。日常选型替换时，还要注意轴承的径向游隙组别，普通工况下选标准组游隙即可，高温、高速运行的场景要选C3或者C4组大游隙，防止运转温升造成游隙消失出现抱轴故障，而高精度回转场景则可以选C2组小游隙，提升轴系的回转精度，降低运转振动。很多现场运维人员容易忽略的是，这类调心滚子轴承安装时不能通过敲击滚动体、保持架来传递安装力，必须通过专用套筒压装对应的套圈，过盈量较大时要采用油浴加热轴承的方式热装，加热温度严格控制在120摄氏度以内，防止套圈回火硬度下降影响使用寿命。
