汽车排气管焊接定位夹紧工装结构

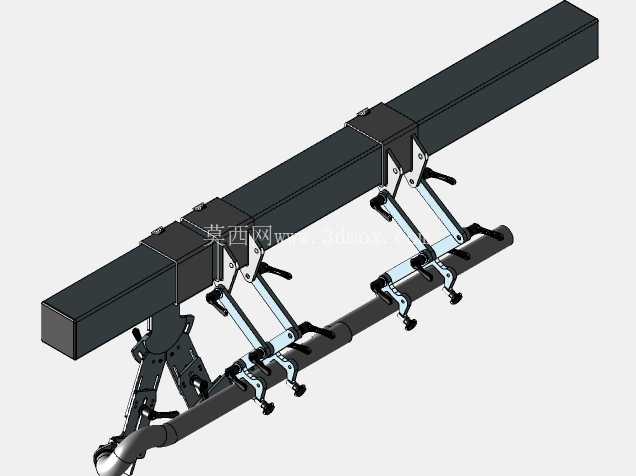

这套工装主要面向汽车排气系统零部件的焊接工序场景，在排气支管、弯管段与连接法兰的拼焊作业中承担定位与夹紧功能，解决薄壁管件焊接过程中易变形、拼接对位精度差、批量生产一致性难保障的实际生产痛点。从结构布局来看，整套工装以长条形铝型材基座作为安装载体，基座沿管件排布方向延伸，所有定位、夹紧元件均依托基座的T型槽完成安装固定，可根据不同规格排气管的管段长度、弯折角度调整元件安装位置，适配同平台多款排气产品的焊接需求，无需重新制作整体基座，大幅压缩工装换型的调整周期。

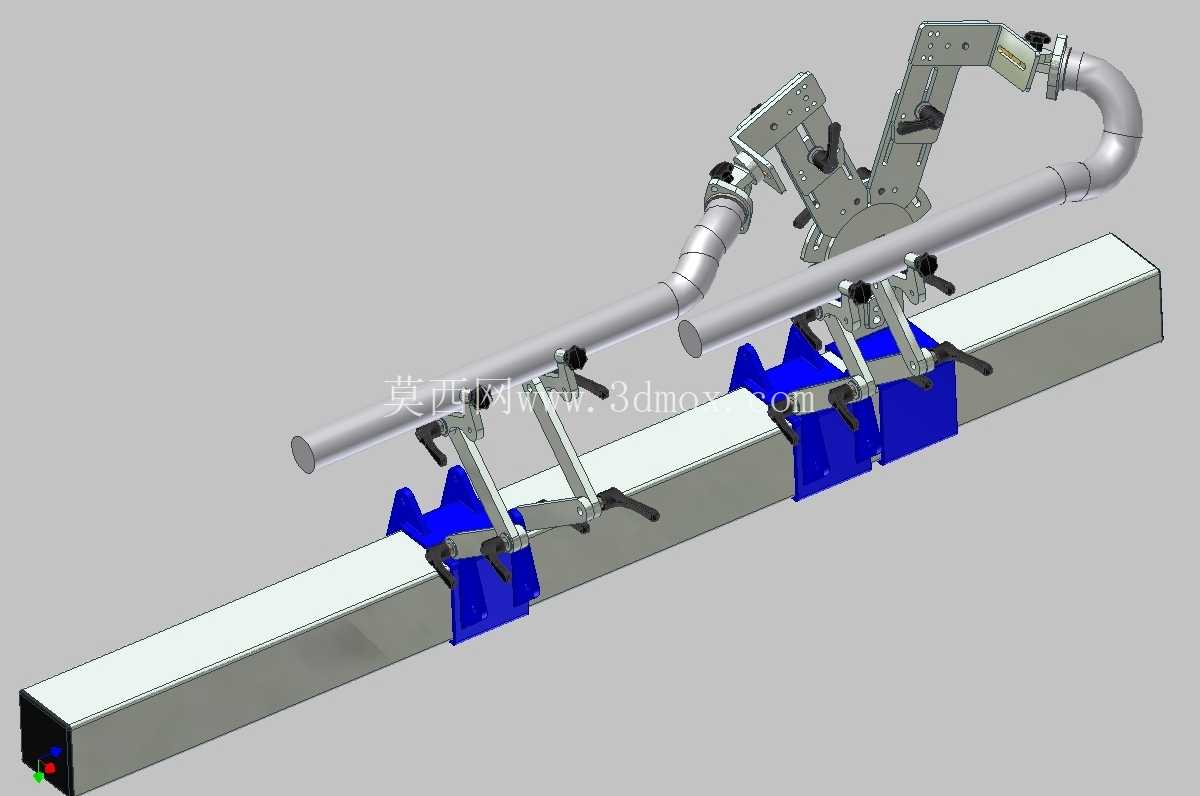

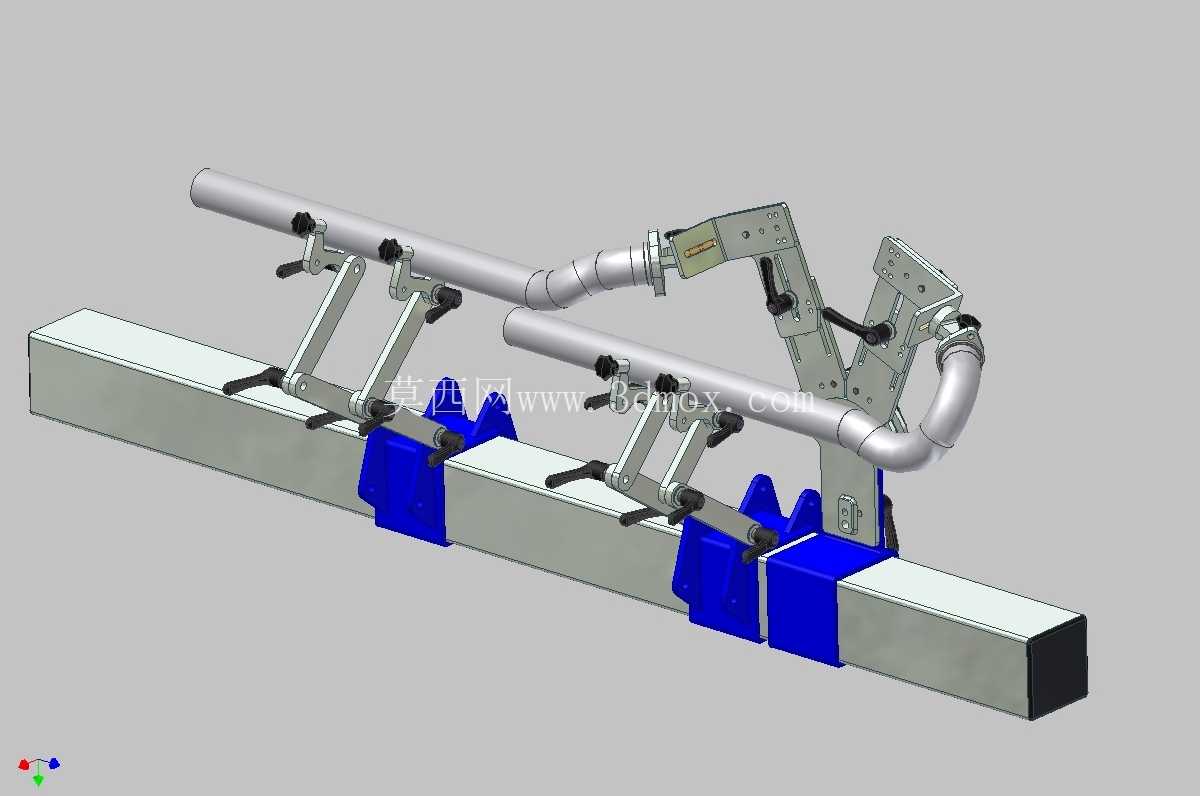

工装的定位单元采用V型支撑块结构，蓝色尼龙材质的V型块直接与管件外圆柱面接触，既能保证管件径向定位的同轴度，又能避免硬质金属夹块划伤薄壁排气管的表面镀层，V型块的支撑高度经过精准核算，确保多段管拼接时轴线处于同一设计高度，消除管段对接的错边量。夹紧单元采用垂直式快速夹钳结构，夹钳的压头位置对应每段管件的支撑点上方，压头端部包覆软性材质，夹紧力通过杠杆机构放大后垂直作用于管件表面，既可以抵消焊接过程中热变形产生的翘曲应力，又不会因夹紧力过大造成管件圆度超差，夹钳的手柄操作角度符合人体工程学设计，操作人员单手即可完成夹紧与松开动作，单工位上下件时间可控制在数秒内，适配流水线批量作业的节拍要求。

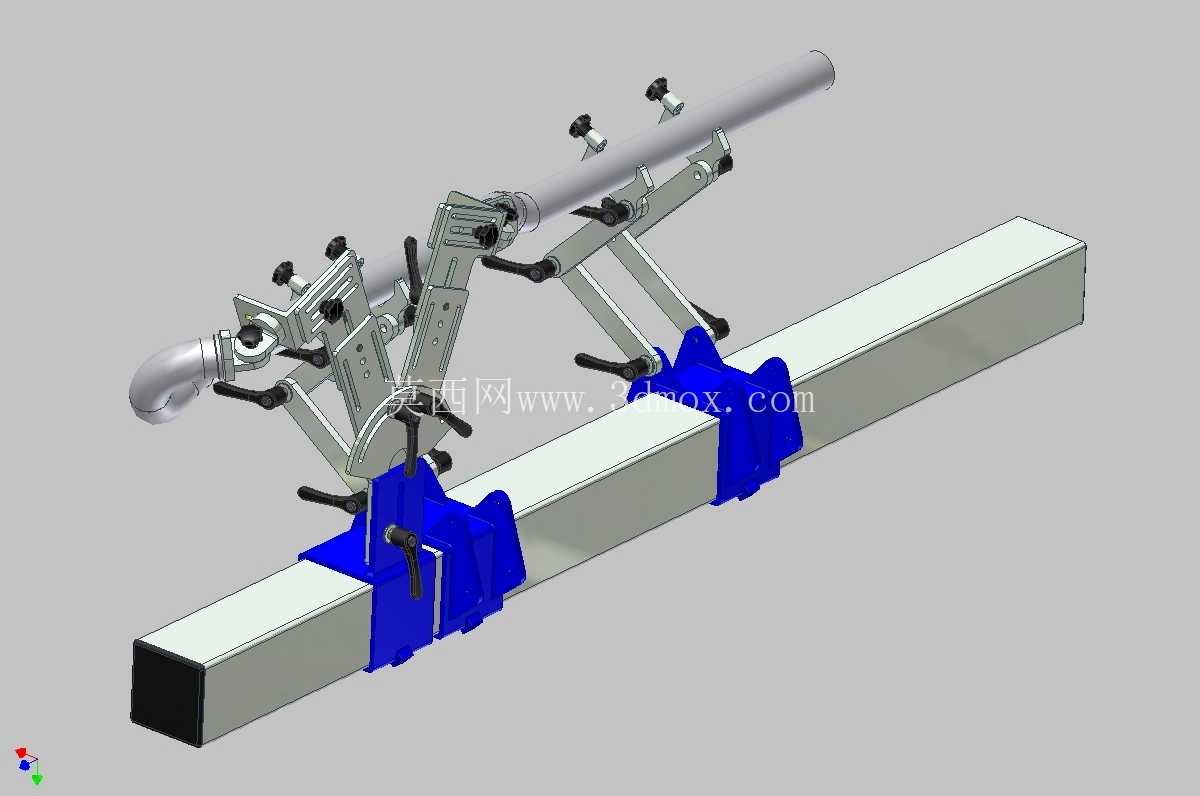

针对排气管末端的异形弯折段与法兰安装位，工装专门设置了仿形定位支座，支座的定位面完全匹配法兰的安装孔位与弯管的末端轮廓，通过定位销对法兰孔进行精准限位，确保焊接完成后法兰的安装面平面度、孔位位置度满足后续整车装配的公差要求，避免出现排气系统装车时对接错位、密封不严的问题。整套工装的安装边界充分考虑了焊接作业的操作空间，基座底部预留了标准的工作台安装孔位，可直接固定在焊接工作台或者焊接变位机上，夹钳与定位块的排布避开了焊枪的作业路径，无论是人工手工焊接还是配套焊接机器人自动化作业，都不会出现结构干涉，焊枪可以顺畅到达所有焊缝位置完成焊接作业。

从设计逻辑上看，这套工装没有采用复杂的气动、液压夹紧结构，全部采用手动机械夹紧结构，一方面降低了工装本身的制造成本与维护难度，无需配套气源、液压站等辅助动力设施，适合中小型零部件加工厂的多品种小批量生产场景；另一方面手动结构的夹紧力可由操作人员根据管件壁厚、材质特性灵活调整，针对不同厚度的不锈钢、镀铝钢管件都能找到合适的夹紧力度，避免薄壁件被夹变形。所有易磨损的接触部件都采用快拆式设计，V型块、压头、定位销都可以单独更换，长期使用出现磨损后无需更换整套工装，仅需更换磨损件即可恢复定位精度，大幅降低工装的长期使用成本。

在实际生产应用中，这套工装可覆盖管径在常规乘用车排气系统尺寸区间内的多款排气管焊接作业，通过调整V型块的间距、夹钳的安装位置、仿形支座的固定位置，即可快速切换生产不同型号的产品，相比传统的一对一专用焊接工装，通用化率提升明显，能够帮助生产车间减少工装存储占用面积，降低新产线的工装投入成本。同时工装的结构设计充分考虑了焊接飞溅的防护，所有夹钳的铰接位置都预留了飞溅遮挡空间，日常生产中仅需简单清理即可保证夹钳动作顺畅，不会因为焊接飞溅卡滞影响生产效率。
