吹塑成型瓶体顶部边缘切割工装结构

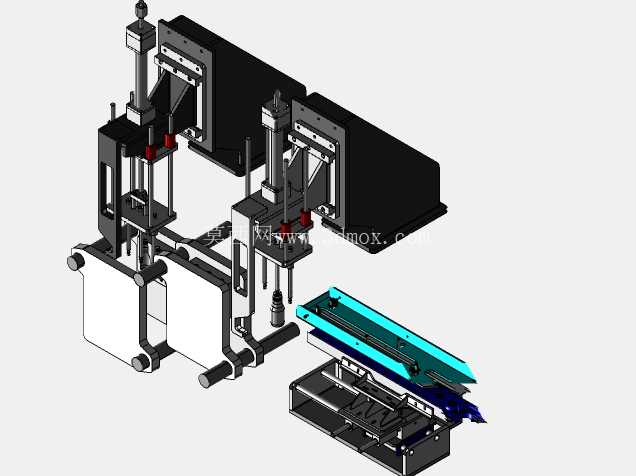

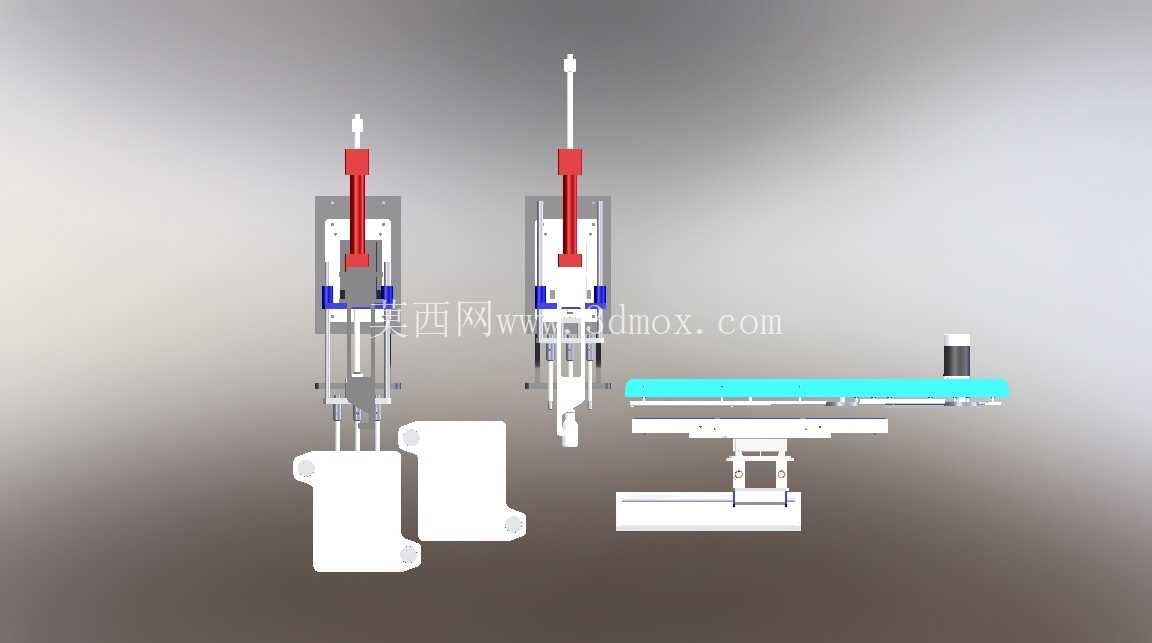

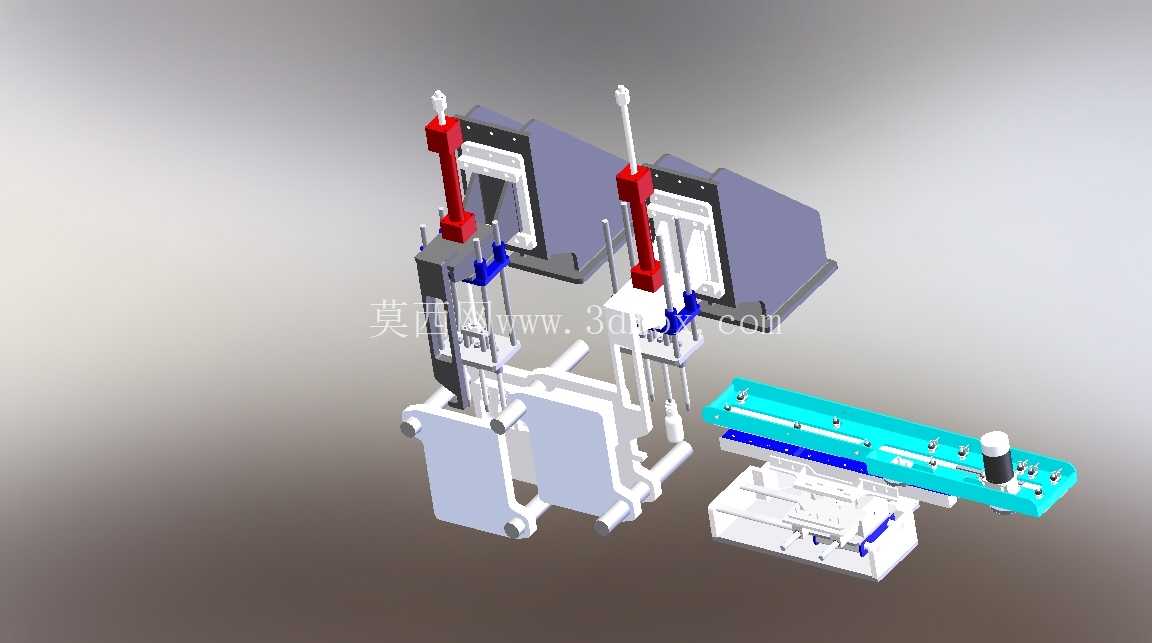

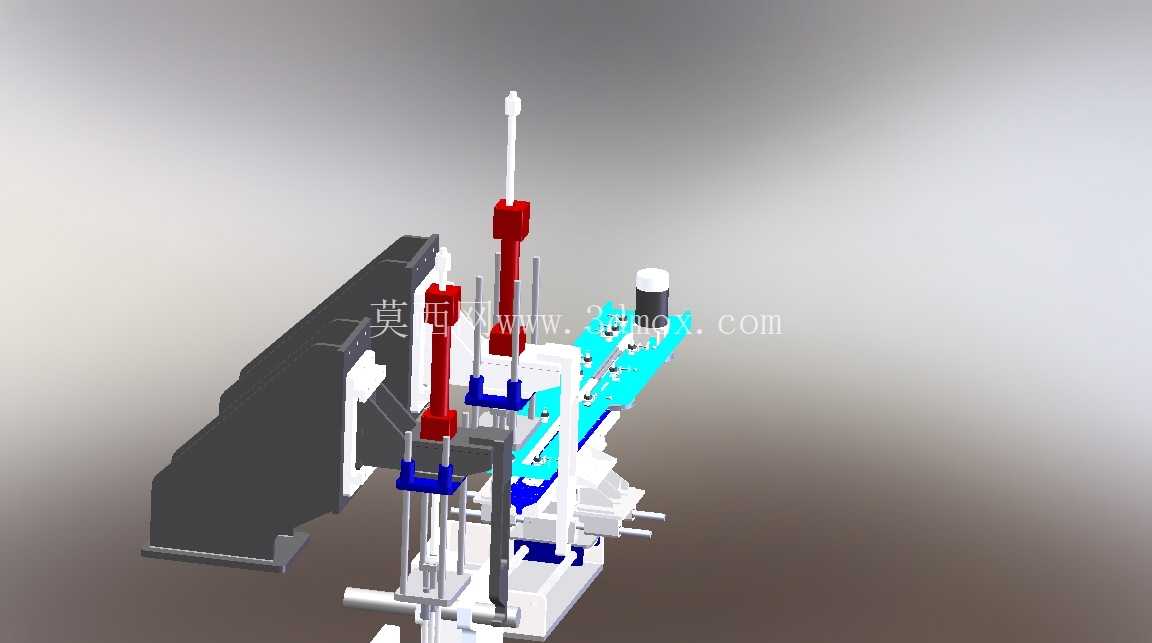

　　这套结构主要适配中空吹塑成型生产线的后道修整工序，针对挤出吹塑、注拉吹工艺成型后瓶体顶部残留的飞边、余料进行精准切除，是吹塑产线中衔接成型与后段包装的核心执行单元。在实际生产场景中，吹塑模具开模后取出的瓶坯顶部会留存吹气口余料与合模飞边，若采用人工切割不仅效率低下，还会出现切口倾斜、毛边残留、尺寸一致性差等问题，直接影响后续旋盖密封性与产品外观合格率，这套切割工装就是为解决该痛点设计的专用执行机构。从功能实现逻辑来看，整套结构分为双工位夹持定位单元、竖向进给切割单元、水平输送移载单元三个核心模块。

　　夹持定位单元采用双侧仿形夹块，夹块内腔轮廓与瓶身肩部、颈部的曲面完全贴合，夹持动作通过竖向布置的气缸驱动连杆机构实现同步对中，保证不同批次瓶体的中心轴线与切割刀具的进给路径完全重合，避免切割时出现偏心导致的切口深浅不一。竖向进给切割单元搭载两组独立的直线导轨副，切割刀具安装在导轨滑块的安装板上，进给动力采用带导杆的紧凑型气缸，行程设置匹配不同高度瓶型的切割位置需求，刀具旁侧设置的弹性压料块会在刀具接触瓶体前先压紧瓶口周边区域，防止切割过程中瓶体出现形变导致切口变形。

　　水平输送移载单元采用同步带传动结构，带面安装定位工装板，工装板上设置与瓶底轮廓匹配的定位凹槽，可将前道工序脱模后的瓶体精准输送至切割工位，切割完成后自动将成品输送至下一工序，输送速度可匹配前端吹塑机的成型节拍，实现连续化作业。设计过程中重点考虑了不同瓶型的兼容性，夹持单元的夹块采用快换式安装结构，更换不同规格瓶型时仅需更换对应仿形夹块与底部定位凹槽板，无需调整整体机架的安装位置，设备的安装边界可适配多数常规吹塑产线的工位间距，整体机架采用方管焊接结构，底部设置可调脚杯，可根据现场地面平整度调整设备水平度，保证各运动单元的同轴度精度。

　　切割刀具采用高速钢材质的环形刀片，刀片安装座设置微调结构，可根据瓶壁厚度调整刀片的伸出量，避免切穿瓶壁或者切割不彻底的问题，同时在切割工位下方设置余料收集滑槽，切除的瓶口余料可通过滑槽直接落入收集箱，减少现场清理的工作量。整套结构的气动元件均采用标准快插接头连接，气路布置沿机架型材内腔走线，避免生产过程中瓶体、工装剐蹭气管导致的设备故障，各运动单元的行程端点均设置缓冲限位结构，降低气缸动作到位时的冲击噪音，同时延长元件使用寿命。在实际选型适配时，可根据产线的生产节拍调整气缸的动作速度与输送单元的运行速度，针对硬质塑料瓶与软质塑料瓶的不同材质特性，可更换对应刃口角度的切割刀片，保证切口的平整度。
