卷绕设备用浮动式轴连接联轴器结构

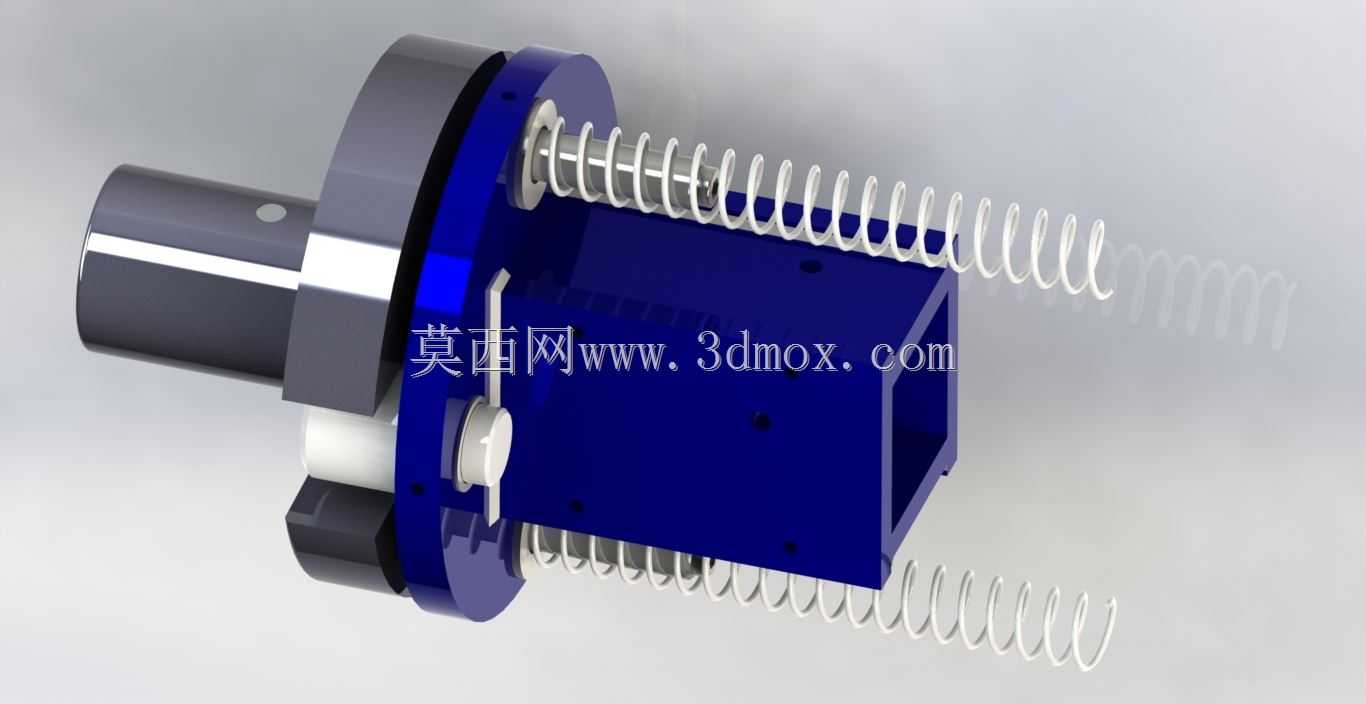

　　在薄膜、线材、带材类卷绕加工产线中，收放卷工位的轴系对接一直是影响成品卷绕质量的核心环节，这类工位的驱动轴与卷料装夹轴往往存在装配同轴度偏差、运行过程中轴向窜动、负载波动带来的径向冲击等问题，普通刚性联轴器无法适配这类工况下的位移补偿需求，很容易出现轴系磨损、卷料张力波动、端面跳动超差等问题，直接影响卷绕成品的端面整齐度与内层张力均匀性。这款适配卷绕机的联轴器结构，正是针对这类收放卷工位的特殊工况设计，核心采用弹性元件预紧结合浮动式对接的结构逻辑，区别于常规梅花联轴器、膜片联轴器的补偿形式，其结构中设置的周向均布圆柱螺旋压缩弹簧，能够在轴系对接过程中提供稳定的轴向预紧力，当驱动轴被推送至对接位置时，

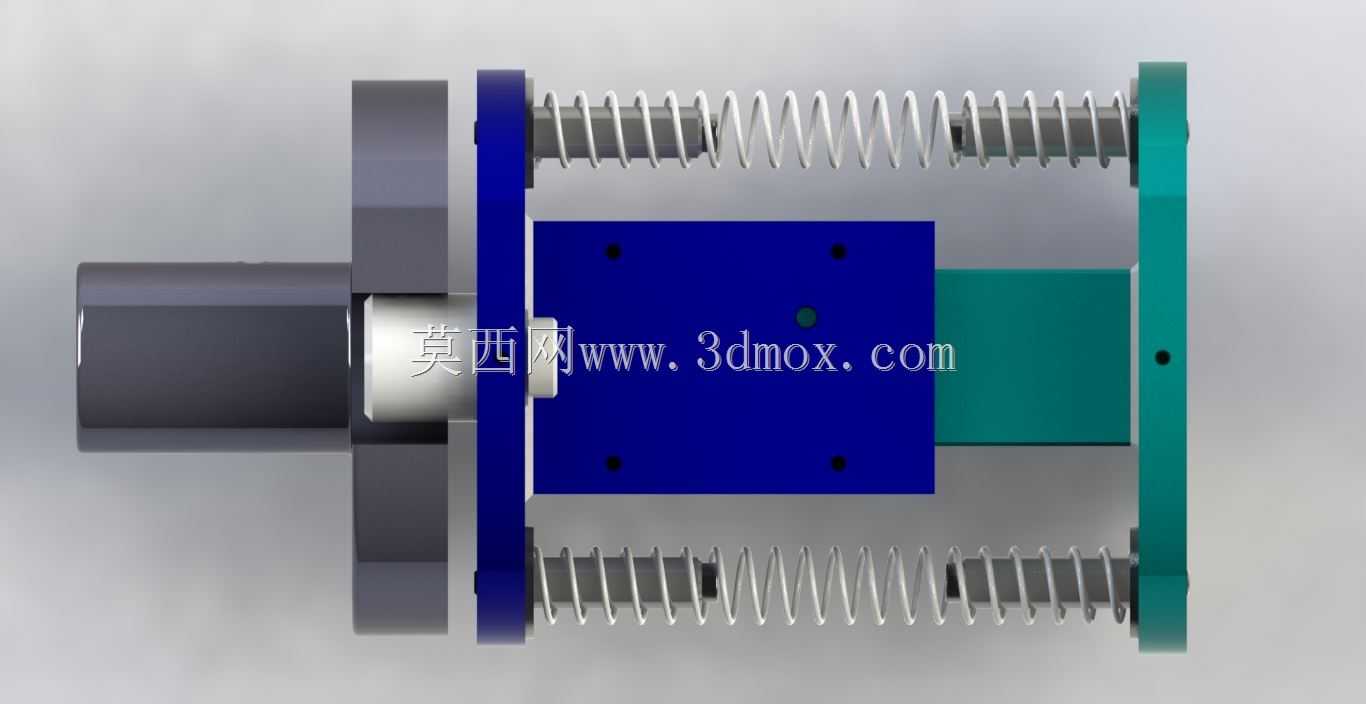

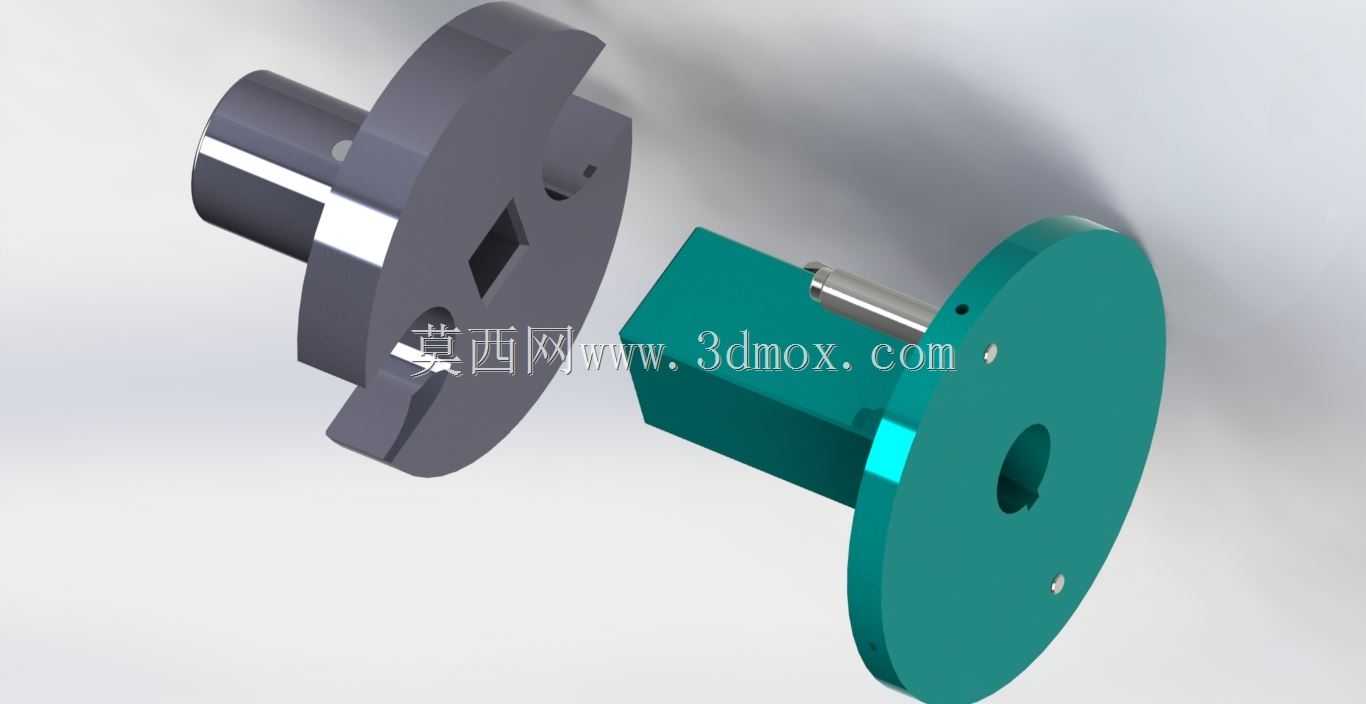

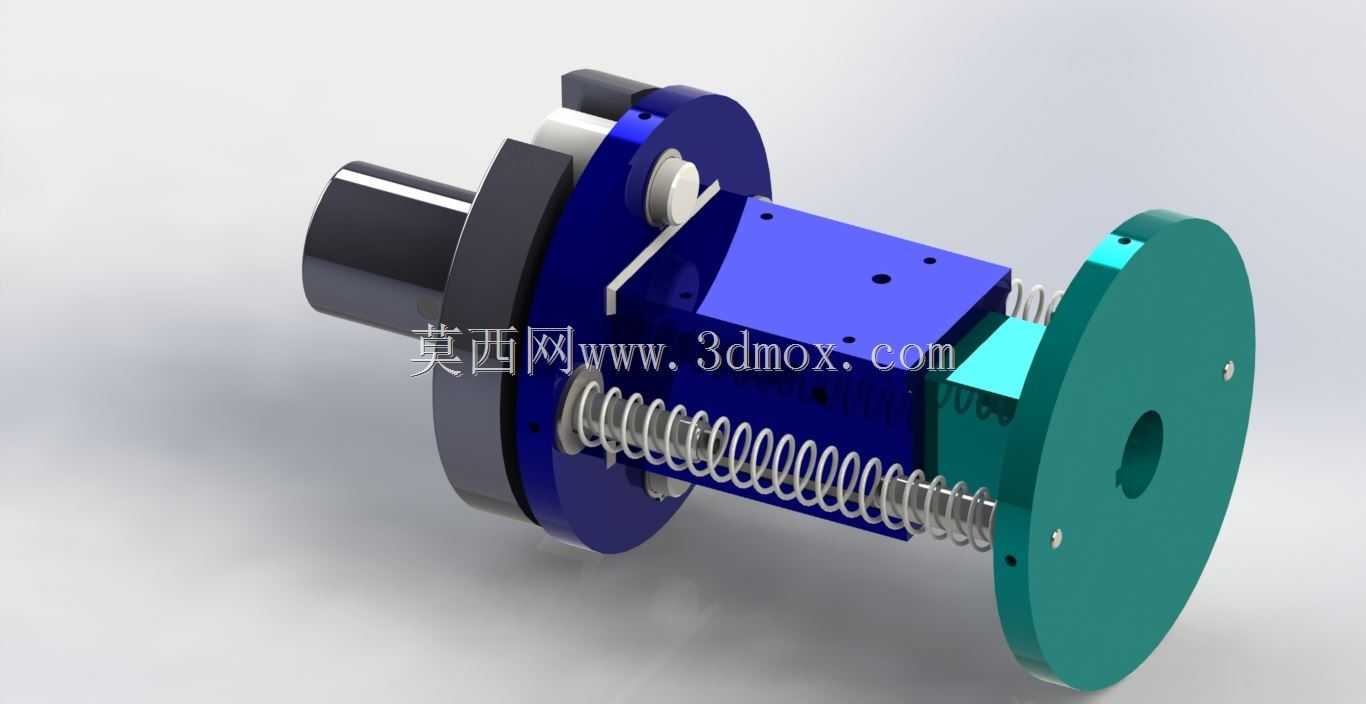

　　弹簧组件可自适应吸收轴向的推送行程误差，避免硬对接带来的轴端撞击损伤，同时在运行过程中可补偿轴系热胀冷缩带来的轴向长度变化，保证传动过程中扭矩传递的连续性。从结构布局来看，该联轴器分为主动对接端与从动连接端两个核心部分，主动端采用法兰式安装结构，可直接固定在驱动输出轴的安装座上，法兰端设置有定位止口，能够保证与驱动端安装基准的同轴度，止口与安装面的形位公差控制在0.02mm以内，避免安装带来的初始偏心；从动端采用方孔套接结构，可直接与卷绕工位的装夹轴方头配合，方孔的配合公差选用H7/k6过渡配合，既保证扭矩传递过程中无间隙晃动，又便于日常换卷时的轴系拆装。结构中设置的导向销组件沿圆周方向均匀分布在弹簧安装位之间，

　　可限制两个对接端的径向错位量，避免弹簧受径向力发生侧弯失效，同时保证扭矩传递过程中两端的同步转动精度，导向销与销孔的配合间隙控制在0.1mm以内，既保留足够的浮动补偿空间，又不会出现转动滞后的问题。在安装边界方面，该联轴器的轴向总长度在完全压缩状态下可缩短15mm，完全伸展状态下的总长度适配常规卷绕工位30-50mm的轴端对接行程，径向最大外径控制在120mm以内，可适配直径20-30mm的输出轴安装需求，安装时无需额外调整驱动端与从动端的同轴度至0.05mm以内的高精度要求，只要径向错位量不超过1mm、角向偏差不超过1°，即可保证稳定的传动效果，大幅降低产线装配时的调校难度，也减少了设备运行过程中因轴系偏移带来的维护工作量。

　　实际应用中，这类联轴器多用于薄膜分切机、线材收卷机、极片卷绕设备的收放卷工位，相比传统的刚性键连接结构，其弹性预紧结构可有效过滤卷绕过程中负载波动带来的传动冲击，降低驱动端电机的负载峰值，延长轴承与传动件的使用寿命；同时浮动对接的形式可适配自动换卷机构的轴推送动作，无需人工对准键槽即可完成轴系对接，适配自动化产线的无人化换卷需求。设计过程中，弹簧的刚度参数经过针对性匹配，预紧力设置为80-120N，既能够保证对接过程中轴端贴合紧密无间隙，又不会因预紧力过大导致轴端轴承承受额外轴向载荷；所有与轴接触的配合面均做调质处理，表面硬度达到HRC28-32，避免频繁拆装带来的配合面磨损，延长部件的更换周期。结构中未设置易损的橡胶弹性元件，所有弹性元件均采用金属弹簧，适应卷绕工位可能存在的高温、油污等复杂工况，不会出现橡胶老化、弹性失效的问题，日常维护仅需定期在导向销位置涂抹润滑脂即可，无需频繁更换弹性配件。
