在商用车及工程机械设备的动力传动链路中,变速器高压端的连接可靠性直接决定整套动力输出单元的运行稳定性,V形轭作为该位置的核心承载连接件,承担着动力传递过程中的扭矩分流、高压管路定位以及多部件安装基准的多重作用。从实际装车工况来看,这类轭板多布置在变速器壳体与液压输出模块的衔接位置,周边紧邻高压油道、换挡执行机构以及输出轴连接法兰,安装空间紧凑,同时需要承受传动系统带来的交变扭矩、液压回路的脉冲压力以及整车运行过程中的振动载荷,对零件的结构强度、形位公差以及安装适配性都有极高要求。

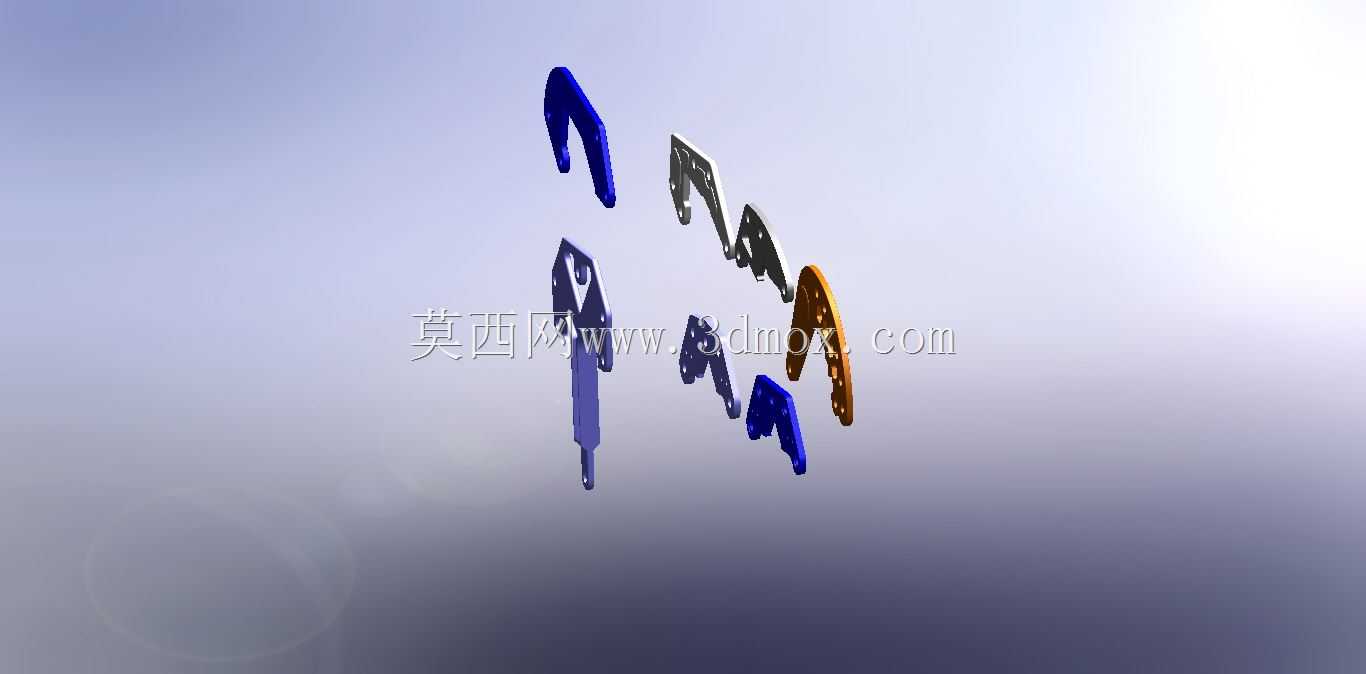

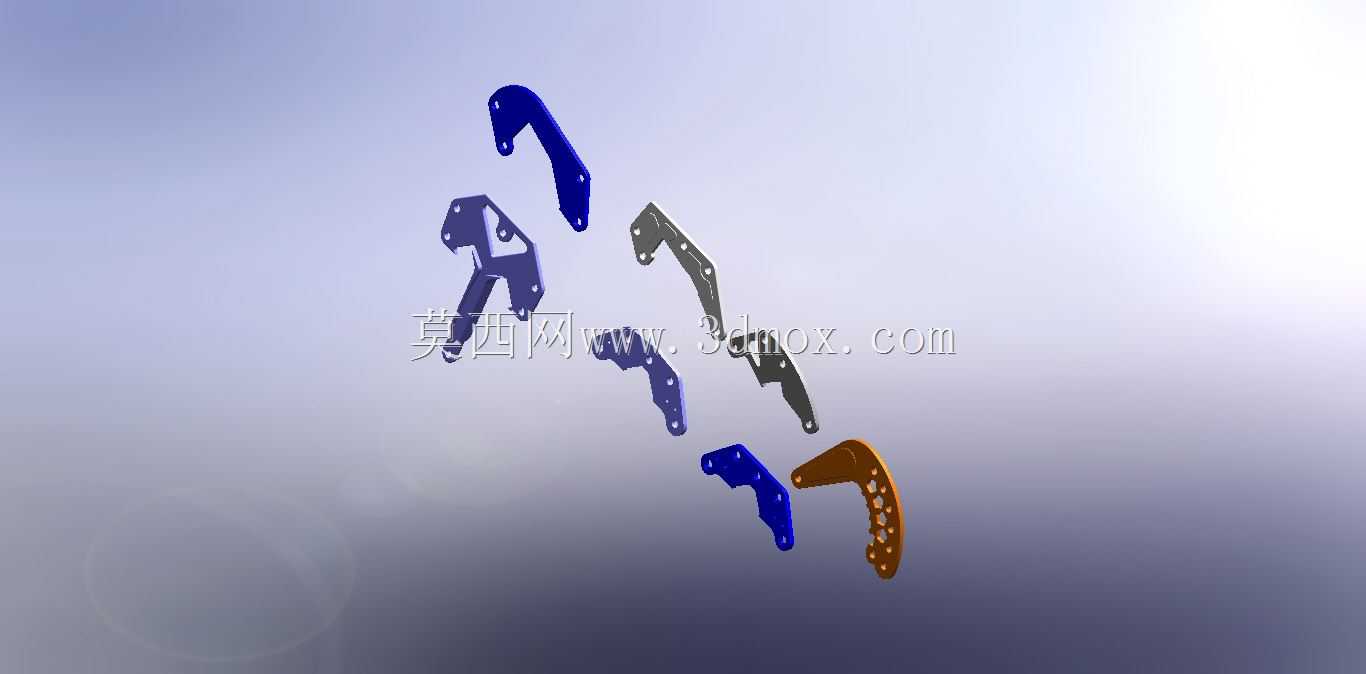

从结构设计逻辑来看,本次呈现的V形轭组采用差异化的轮廓构型,对应不同安装位置的载荷需求:其中大尺寸蓝色V形轭布置在高压主油道侧,主体采用7mm厚的高强度合金钢板冲压成型,V形开口角度设置为122度,开口端两侧各预留3个φ8.5mm的安装过孔,孔位同轴度公差控制在0.05mm以内,保证与变速器壳体安装凸台的贴合度,避免长期运行后出现连接松动导致的油压泄漏;轭板的弯折过渡位置全部采用R3-R5的圆角过渡,消除冲压应力集中点,在承受峰值扭矩时不会出现应力开裂问题。棕色多孔构型的轭板用于高压管路的集成固定,板身均匀分布φ6-φ12mm不等的过孔,可同时固定3路高压油管与2组传感器线束,孔位边缘做翻边强化处理,避免管路振动过程中与板件边缘摩擦导致的管路破损,该轭板的安装面设置0.8mm的定位凸台,可直接卡入变速器壳体的预设定位槽,安装时无需额外调整位置,大幅提升装配效率。
灰色与深蓝色的小型V形轭用于换挡执行机构的辅助连接,整体轮廓更紧凑,板厚设置为5mm,V形端部的连接孔采用压装衬套的设计,衬套内径为φ6mm,与换挡拨叉轴的配合间隙控制在0.02-0.04mm之间,既保证换挡动作的顺畅性,又能避免间隙过大导致的换挡旷量。紫色T形延伸结构的V形轭集成了驻车机构的触发臂功能,V形主体部分负责与变速器壳体连接,下方延伸的圆柱臂长度为42mm,端部设置φ5mm的销孔,与驻车棘爪的推杆直接连接,该零件在设计时特意将延伸臂的截面做了变厚度处理,靠近V形主体的位置厚度为8mm,向端部逐渐过渡到5mm,在保证结构强度的前提下尽可能降低零件重量,减少驻车动作时的运动惯量。
从安装边界来看,整套V形轭组的安装平面全部与变速器壳体的加工基准面重合,所有安装孔的位置度公差均满足GB/T 1800.2的IT7级要求,装配后轭板与周边运动部件的最小间隙不小于3mm,避免运行过程中出现运动干涉;零件表面根据使用场景做了差异化处理,接触高压油的部位采用镀锌钝化处理,盐雾试验时长不低于72小时,外露部位采用喷塑处理,提升耐锈蚀能力。在实际建模过程中,所有板件的折弯角度都预留了0.2度的回弹补偿量,保证冲压成型后零件的角度符合设计要求,安装孔的位置全部基于变速器壳体的安装凸台坐标进行参数化绘制,修改孔位时可直接关联调整,适配不同型号变速器的安装需求。这类V形轭结构在设计时没有采用冗余的加强筋结构,而是通过轮廓形状的优化来提升整体刚性,在满足载荷要求的前提下尽可能压缩零件占用空间,适配变速器端部紧凑的布置环境,同时兼顾加工工艺性,所有构型都可通过单工序冲压完成成型,无需额外的机加工序,适合批量生产。
