金属薄板连续成型用花辊配套墙式成型结构

　　在薄板冷弯辊压生产线的进料段与初成型工位之间，这类墙式成型结构是衔接来料导向与逐道次辊压的核心承载构件，日常生产中主要承担0.2-1.2mm厚度冷轧薄板、镀锌板的渐进折弯成型导向，常见于轻钢龙骨生产、彩钢瓦压型、金属柜体侧板加工这类连续辊压作业场景，整条产线开机时，带钢经开卷、校平后首先进入该成型结构的导向区间，顺着成型面的渐变轮廓完成初始角度的折弯，避免带钢在进入第一道成型辊前出现跑偏、起皱、局部应力集中的问题。从实际使用的工况来看，该结构的安装基准面需要和前后道成型辊的轴心线保持严格的平行度，垂直方向的高度差需要控制在0.1mm以内，否则会导致带钢进料时出现单侧拉扯，成型后构件出现侧弯、边部波浪形变形的缺陷，

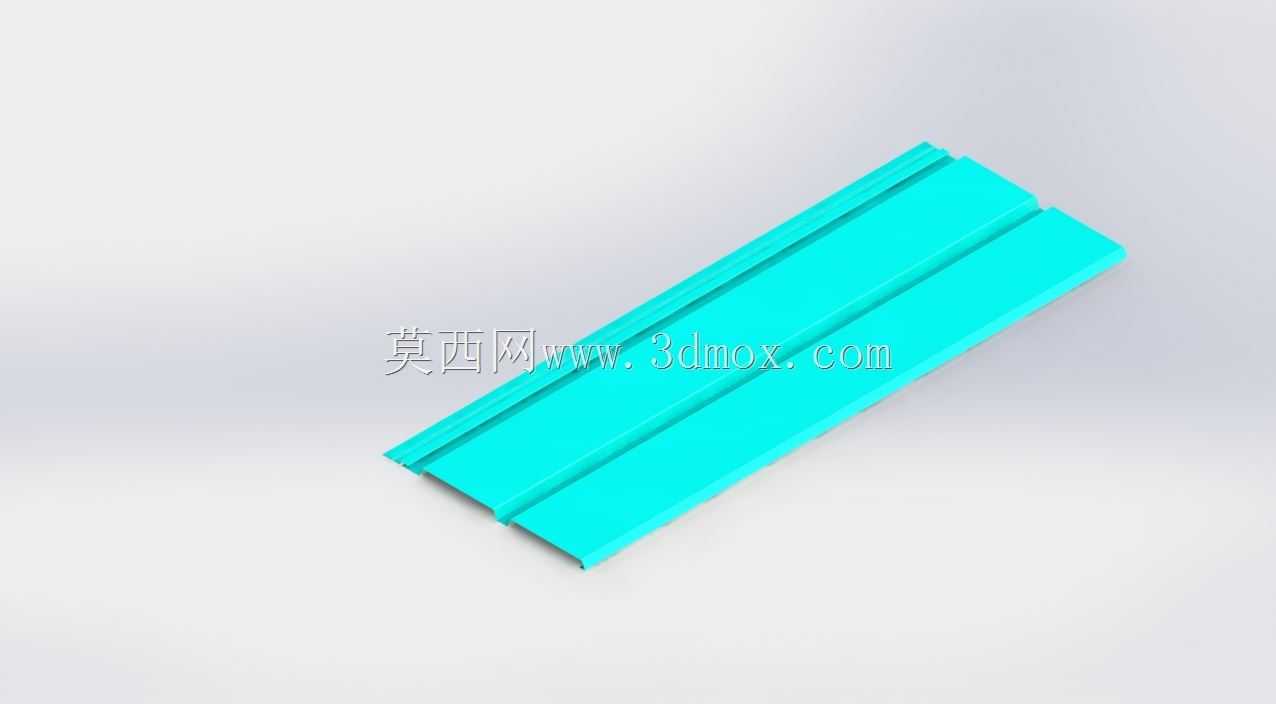

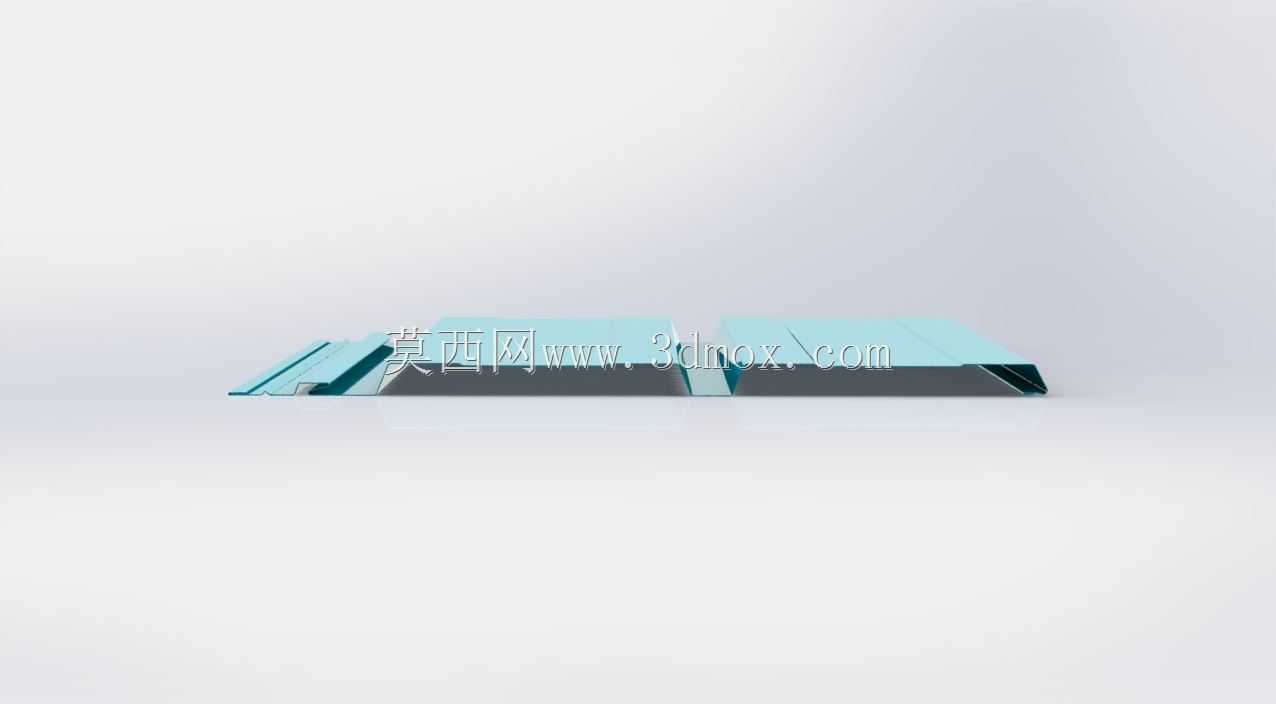

　　结构整体采用长条形一体式墙式布局，沿带钢进料方向的有效成型长度覆盖3个成型道次的过渡区间，宽度方向的成型面根据加工板材的幅宽预留了单侧20mm的调节余量，可适配不同幅宽的薄板来料，不需要整体更换构件就能完成小幅的规格调整。设计这类结构时，首先要匹配对应成型辊的型面轮廓，成型面的渐变曲率需要和前后辊的成型角度差匹配，每一段的折弯角度递增量控制在5-8度，避免单次变形量过大导致板材出现加工硬化开裂或者回弹超差的问题，结构的基体采用整体式钢板焊接后去应力处理，成型面做淬火硬化处理，表面硬度达到HRC45-50，减少长期和带钢摩擦产生的磨损，延长构件的使用寿命，安装端的连接孔采用长圆孔设计，方便现场安装时调整水平位置和进料间隙，间隙调整范围在0-5mm之间，可根据不同板材厚度灵活调整压紧量，既保证带钢能顺着成型面顺畅进给，又不会因为间隙过大导致带钢出现窜动。从安装边界来看，该结构的底部安装面距离生产线机架基准面的高度为120mm，两端的固定螺栓孔中心距为结构总长度的90%，安装时不需要额外加装过渡垫块，直接固定在成型机的两侧机架之间即可，结构的上沿距离成型辊的下辊面预留15mm的安全间隙，避免辊系转动时和结构本体发生剐蹭，日常维护时只需要定期清理成型面附着的金属碎屑、油污，检查连接螺栓的紧固状态即可，不需要频繁拆解调整。在实际生产调试阶段，这类成型结构的位置调整是首件调试的关键步骤，需要先将结构的进料端对齐校平机的出料口中心，

　　保证带钢进入成型面时的对中精度，再逐步调整出料端和第一道成型辊的对接间隙，让带钢能平顺过渡到辊缝之间，避免出现卡料、刮伤板材表面的问题，针对不同材质的板材，比如拉伸性能较好的冷轧板和硬度较高的不锈钢板，成型面的过渡曲率可以做小幅的适配调整，不锈钢板成型时的单次角度递增量要适当减小，降低变形阻力，避免板材边部出现裂边缺陷。结构的成型面采用分段式渐变设计，从进料端的平面导向逐步过渡到出料端的成型角度，每一段的过渡圆角都做了R3以上的圆滑处理，没有尖锐棱角，防止刮伤板材表面的涂层或者镀锌层，这一点对于彩涂板、镀锌板这类表面质量要求高的产品尤为重要，一旦成型面有尖锐凸起或者毛刺，会在板材表面留下连续的划痕，直接导致产品报废。另外，

　　该结构在设计时还考虑了废料排出的问题，在成型面的下方预留了碎屑滑落的斜面，生产过程中产生的金属切屑、氧化皮会顺着斜面掉落到机架下方的收集槽内，不会堆积在成型面上影响带钢的进给精度，长期运行也不会因为碎屑堆积导致带钢出现顶起、变形的问题。对于辊压生产线的设计人员来说，这类成型结构的三维建模需要重点关注成型面的曲率连续性，不能出现曲率突变的位置，否则会导致板材成型时应力分布不均，出现局部变形超差的问题，建模时需要和前后道成型辊的型面做装配干涉检查，确认所有运动部件和固定结构之间都预留了足够的安全间隙，同时还要考虑现场安装的工艺性，连接孔的位置要避开机架的加强筋位置，方便操作人员使用工具紧固螺栓，后期维护时也能快速拆装更换。
