WA型轴支撑安装固定结构件

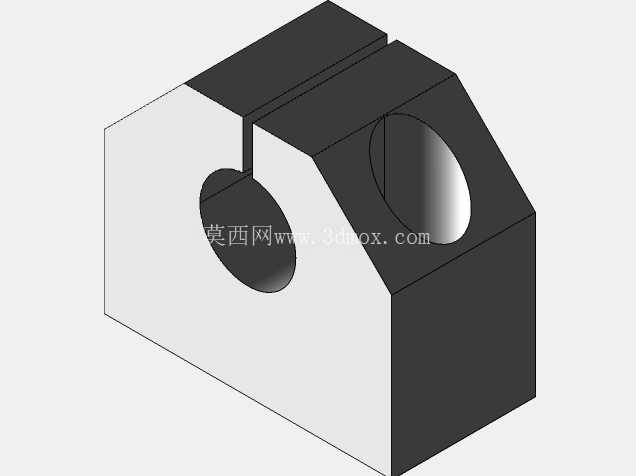

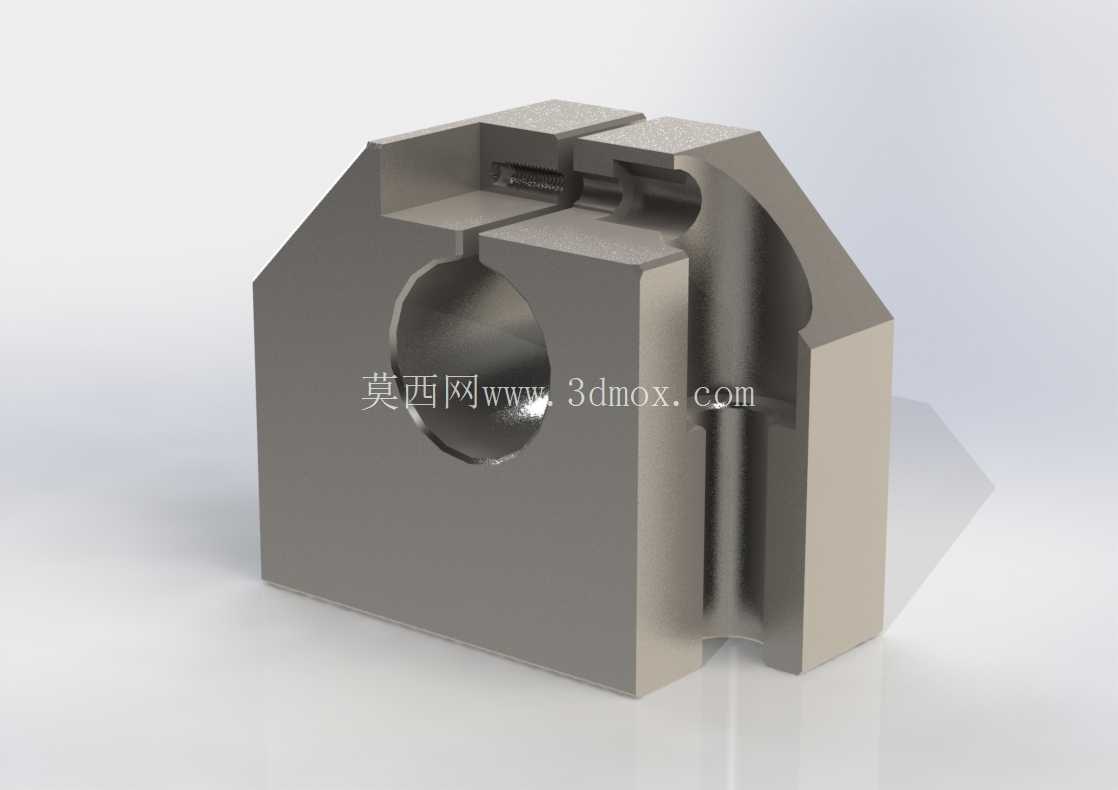

　　在各类需要回转轴系定位的工业设备中，轴支撑件是承担径向载荷、限定轴系运行位置的核心基础零件，这款WA型轴支撑结构，主要适配中小直径的光轴类传动部件，常见应用在3D打印设备的运动轴定位、小型数控设备的进给轴支撑、自动化输送线的从动轴固定等场景，也可用于小型实验设备、非标工装的轴系搭建环节。从结构设计来看，该支撑件采用整体式块状基体，主体为近似带切角的矩形块结构，上部开设同轴的圆形轴孔，轴孔周边预留了足够的壁厚，能够承受轴系运行过程中产生的径向载荷，避免长期受力出现孔位变形。轴孔一侧设计有纵向的开槽结构，搭配对应的锁紧安装位，可在轴穿入后通过紧固件收紧开槽，实现对轴的抱紧固定，相比传统的顶丝固定方式，这种抱紧结构的接触面积更大，固定可靠性更高，不会因为设备长期运行产生的振动出现轴位偏移，同时也能减少对轴表面的点压损伤。支撑件的底部为平整安装面，可直接贴合设备的安装基板，两侧的实体结构上预留了安装孔位，安装时可通过螺栓从上方或者侧方完成固定，安装边界清晰，不需要额外设计复杂的转接结构，能够直接适配标准铝型材框架或者钢板安装面的安装需求。

　　在设计思路上，这款轴支撑没有采用多余的减重镂空结构，整体基体保持了足够的结构刚性，即使在轴系存在一定偏载的工况下，也能保持支撑位置的稳定性，上部的切角设计并非单纯的外观处理，而是为了避让周边的运动部件，比如在3D打印机的X轴支撑场景中，切角结构可以避开运动的打印头组件，减少设备整体的安装空间占用。轴孔的加工精度预留了合理的公差范围，建模时已经考虑了实际加工中的工艺余量，孔位与安装面的垂直度、平行度都按照通用传动件的精度要求做了基准设定，实际生产时可直接根据三维模型导出工程图进行机加工，不需要额外做结构调整。

　　从安装适配性来看，该支撑件的轴孔尺寸覆盖常用的小型传动轴直径范围，同系列不同尺寸的WA型轴支撑安装孔位保持统一的孔距标准，在设备迭代或者轴径调整时，不需要改动安装基板的孔位设计，直接更换对应尺寸的支撑件即可完成适配，能够大幅降低非标设备的设计改造成本。在实际使用场景中，这类轴支撑往往成对使用，分别固定在轴的两端，共同承担轴的径向载荷，同时保证轴的回转同轴度，相比带座轴承类的标准件，这种一体式轴支撑的结构更紧凑，轴向占用空间更小，适合安装空间受限的小型自动化设备使用。建模过程中对所有的安装棱边都做了微小的倒角处理，既可以避免安装时的锐边划伤，也能消除机加工过程中的应力集中问题，提升零件的长期使用寿命。

　　支撑件的开槽位置设计了合理的间隙，在锁紧螺栓拧紧时，开槽的变形量均匀分布在轴孔周边，不会出现轴孔局部变形导致的轴卡滞问题，保证轴系回转的顺畅性。对于结构设计从业者来说，这类基础支撑件的三维模型可以直接导入设备整体装配中，不需要从零开始建模，能够缩短非标设备的设计周期，同时模型的结构细节完全符合实际加工工艺要求，不会出现无法加工的结构问题，在选型时只需要根据实际使用的轴径、安装空间大小选择对应尺寸的型号即可，不需要额外做结构校核，基体的刚性已经能够满足小型传动轴系的载荷需求。
