哈雷戴维森电机维修装配固定工作台

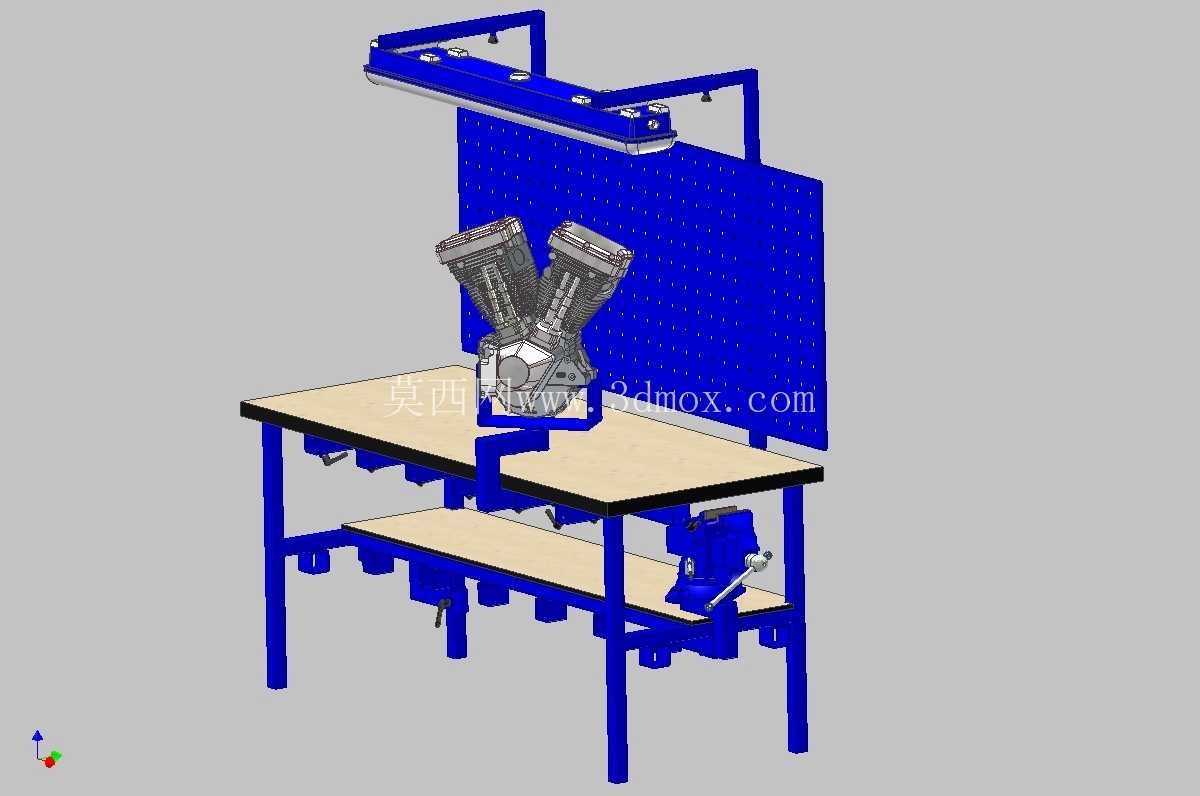

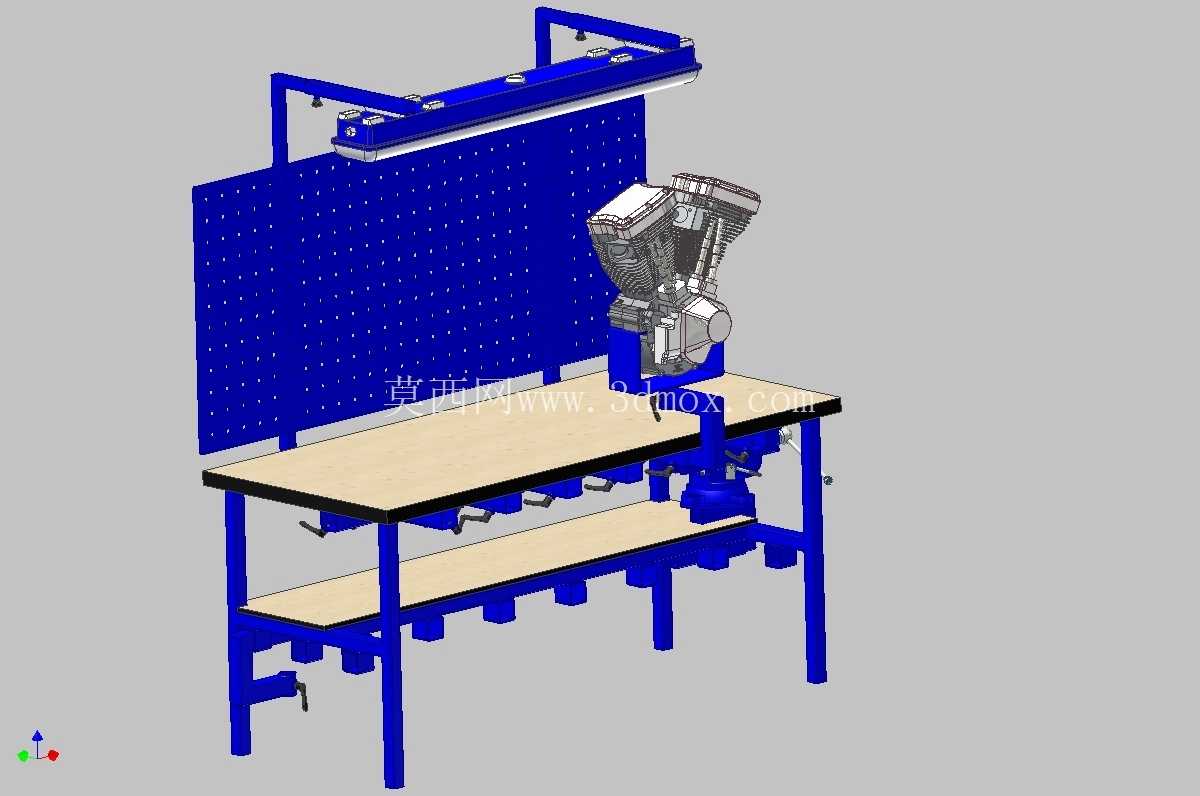

　　这套工装结构主要面向大排量V型摩托动力单元的拆解、装配与检修作业场景，适配哈雷戴维森系列V缸电机的装夹定位需求，解决传统维修工位中动力单元固定不稳、操作角度受限、工具收纳零散的实际问题。整套装置以重型工作台为承载主体，台面采用高密度耐磨层压板材质，边缘做包边加固处理，可承受大重量动力总成的放置与敲击、撬动等维修操作载荷，不会出现台面凹陷、变形的问题。台架主体采用方管焊接框架结构，四条支撑腿底部设置可调脚垫，可适配不平整的车间地面，保证工作台整体水平度，避免作业过程中出现晃动偏移。

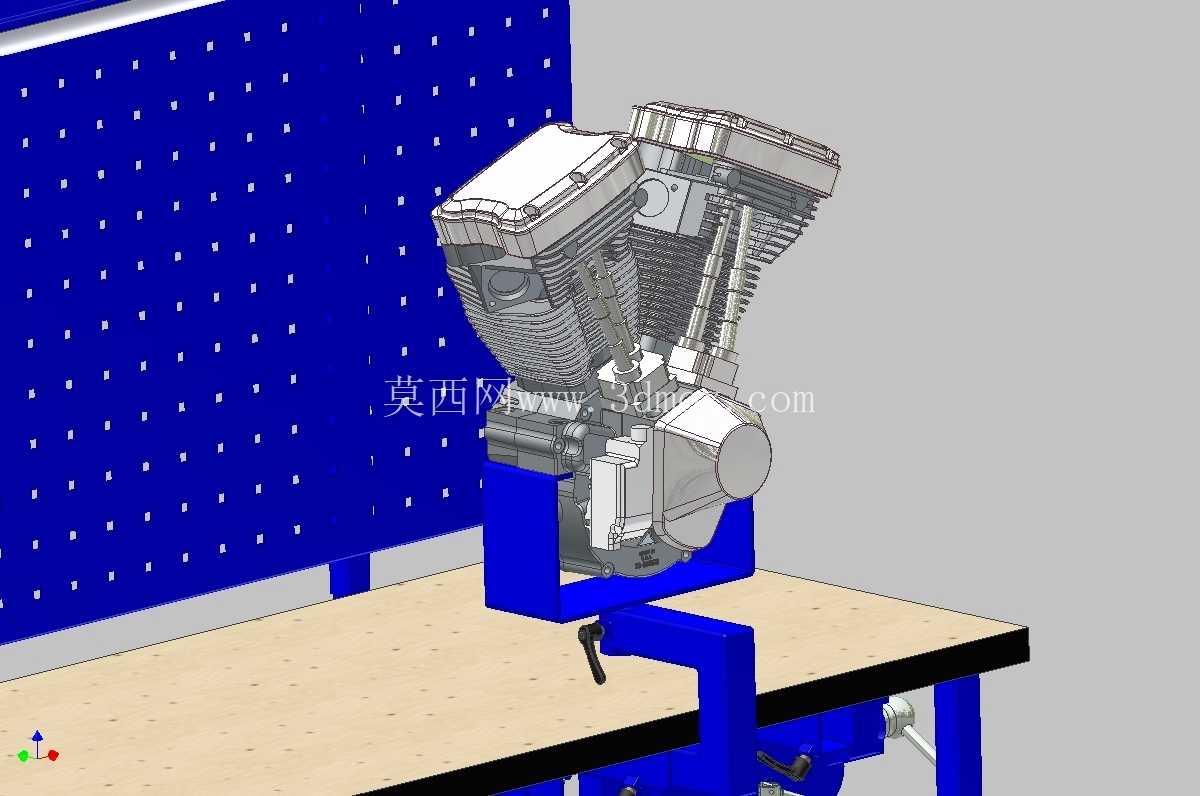

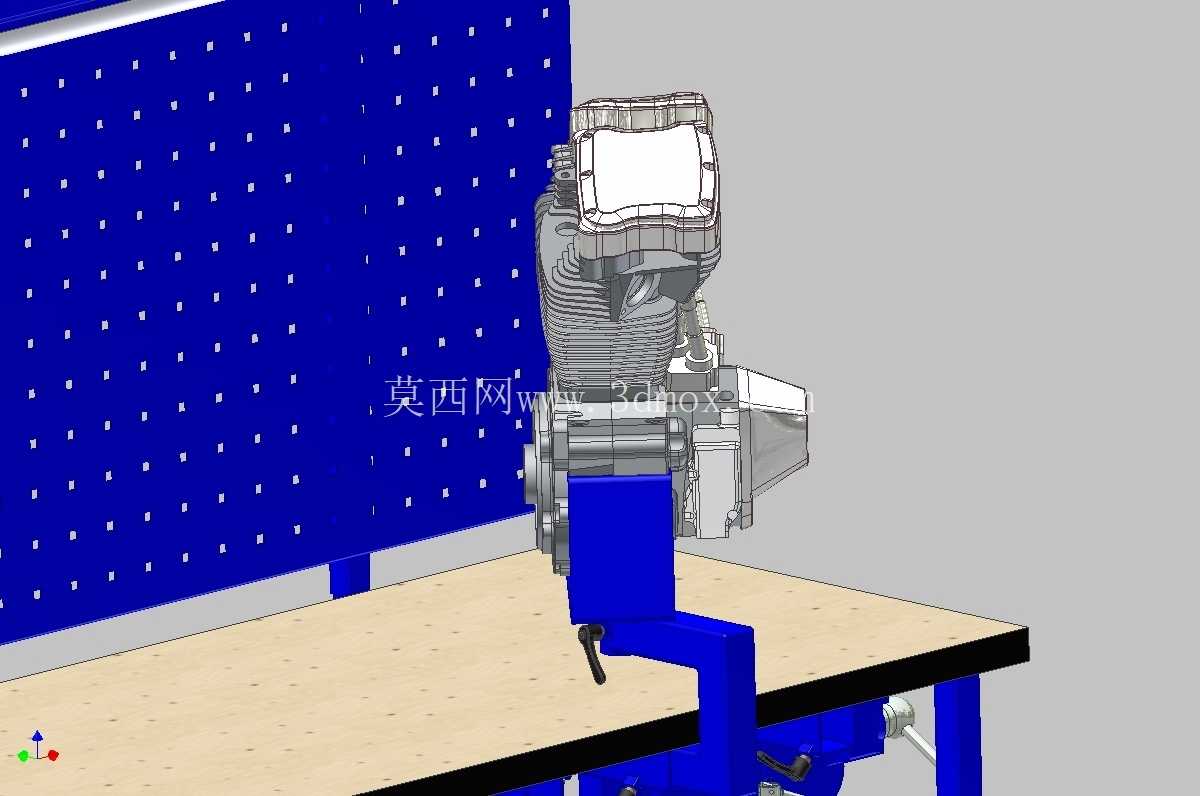

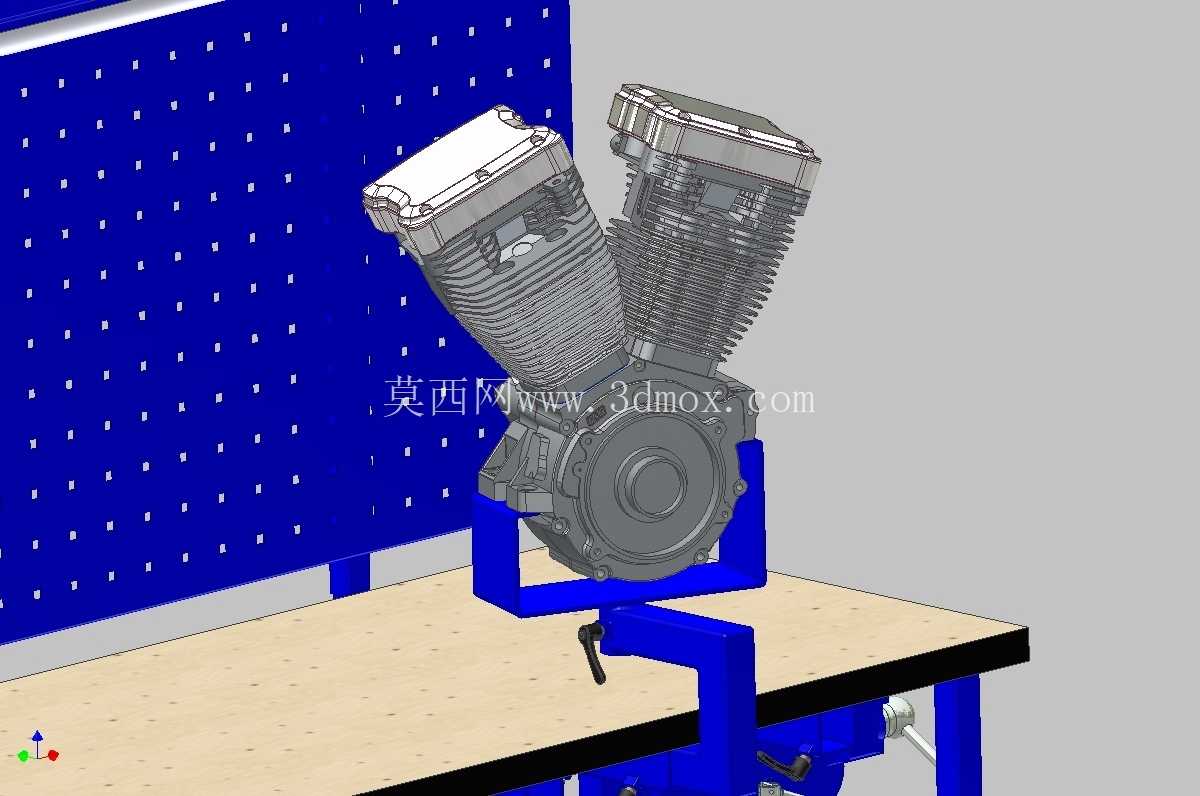

　　台面后侧集成多孔挂板结构，挂板采用加厚冷轧钢板冲压成型，孔位为标准方孔间距，可搭配各类挂钩、工具架放置扳手、套筒、扭力工具等常用维修器具，作业时工具可随手取放，减少来回走动取件的无效时间，挂板顶部加装长条工作灯架，可安装LED工作灯，为作业区域提供充足的定向照明，避免光线阴影影响装配精度。台面右侧设置专用的电机固定夹具，夹具底座可做水平方向360度旋转，同时支持俯仰角度调节，可根据不同维修工序的操作需求，将V缸电机调整到最适合操作的角度，比如拆解气门组件时调整到缸头朝上的位置，检修曲轴箱时调整到侧倾角度，无需反复搬动沉重的动力单元，大幅降低维修作业的劳动强度。

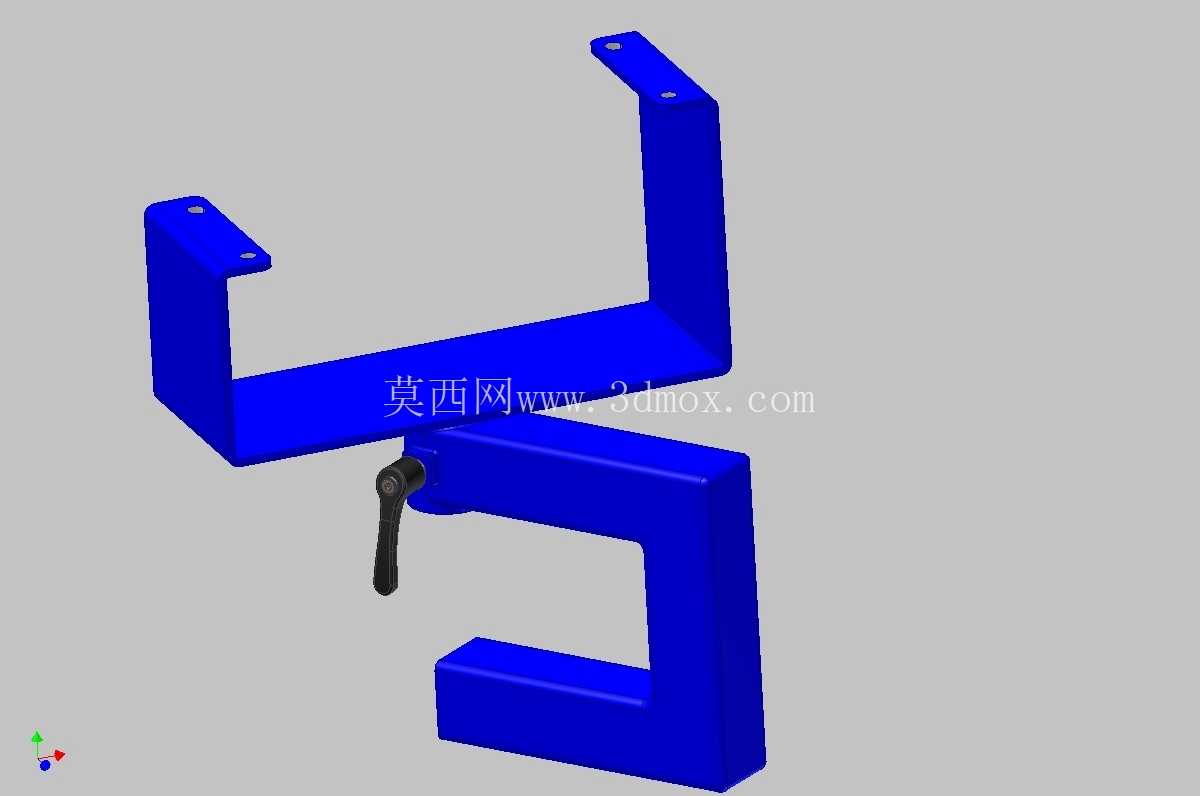

　　夹具的夹持部位做了软质防护垫层，夹紧时不会刮伤电机壳体的漆面与加工面，夹持力可通过侧边的手轮调节，既能保证装夹稳固，不会在拆装螺栓时出现电机移位，也能避免夹持力过大造成壳体变形。工作台下方设置双层置物搁板，可放置拆解下来的电机零部件、清洗油盆、常用耗材等物品，搁板同样采用方管支撑结构，承重能力满足维修作业的置物需求，搁板边缘设置挡边，避免放置的零件、工具滑落。整套工装的安装边界可适配常规维修车间的工位布局，整体宽度控制在1.8米以内，深度0.8米，高度符合人体站立作业的舒适高度，不需要对现有车间地面做特殊改造，放置到位调平脚垫即可投入使用。在设计思路上，这套结构没有采用复杂的气动、液压夹紧结构，全部采用手动调节方式，一方面降低了制造成本与后期维护难度，另一方面手动调节的方式更适配维修场景下多样化的装夹需求，操作人员可根据实际手感调整夹紧力度与角度，不会出现动力装夹力度不可控损伤工件的问题。挂板与工作台主体采用螺栓连接，可根据实际使用需求更换不同规格的挂板，或者加装额外的置物支架，拓展工装的使用场景，不仅可以用于哈雷V缸电机的维修，更换适配的夹具接头后，也可用于其他类型摩托动力单元、小型机械部件的装配检修作业。

　　夹具的旋转轴部位设置了锁紧机构，调整到目标角度后扳动锁紧手柄即可完全固定角度，不会在作业过程中出现角度下滑、偏转的问题，锁紧手柄的位置设置在操作人员伸手可及的范围，调整角度时不需要绕到工作台另一侧操作。台架的所有焊接部位都做了打磨去毛刺处理，表面喷涂耐磨防锈涂层，长期在车间油污、清洗剂接触的环境下使用也不会出现锈蚀掉漆的问题，支撑腿的横撑结构做了加强设计，即使在台面上使用大扭力工具拆卸紧固螺栓，整个台架也不会出现晃动、变形的情况。在实际应用中，这类专用工装相比通用台钳的装夹方式，对异形结构的V缸电机适配性更好，不会出现装夹干涉的问题，比如通用台钳夹持电机时往往会挡住部分需要操作的螺栓位置，而这套专用夹具的夹持点设置在电机的安装基准位，完全避让开所有需要拆装的零部件位置，作业时所有操作面都完全暴露，大幅提升装配与检修的效率，同时也能避免通用装夹方式造成的工件损伤，降低维修过程中的零件报废率。
