便携式手动弯管作业工装夹具结构

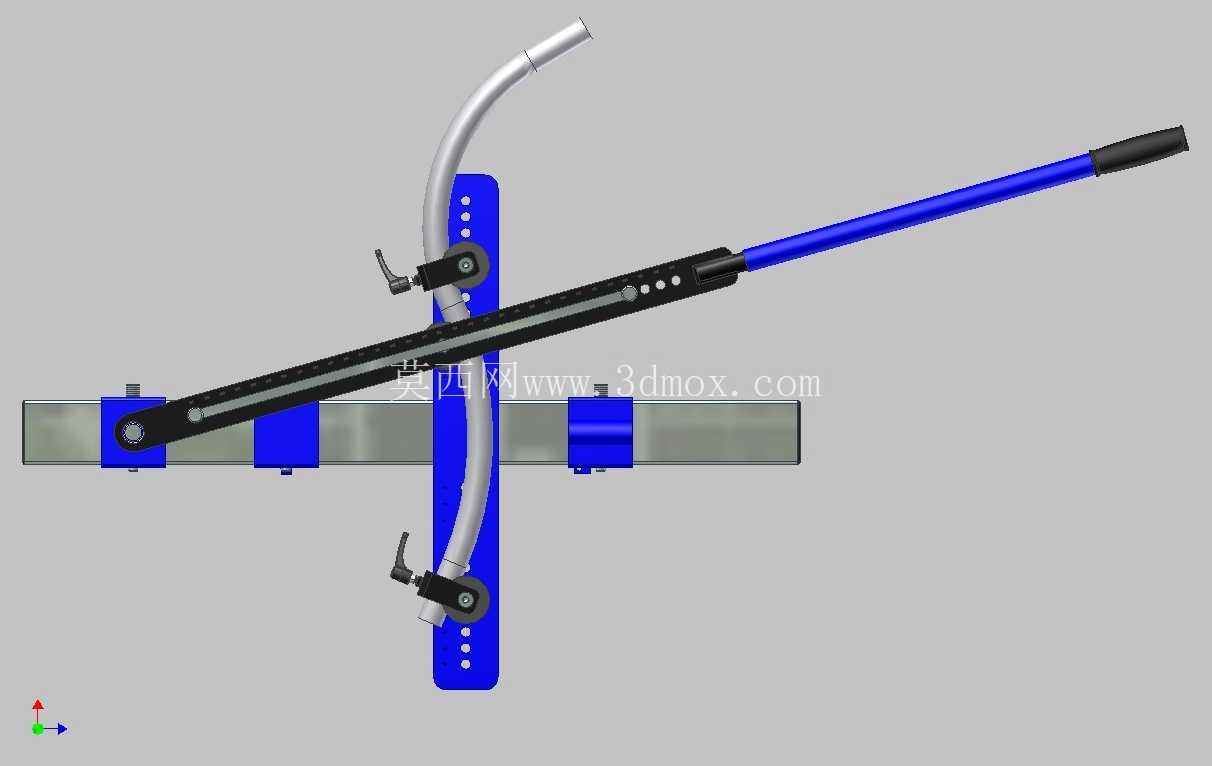

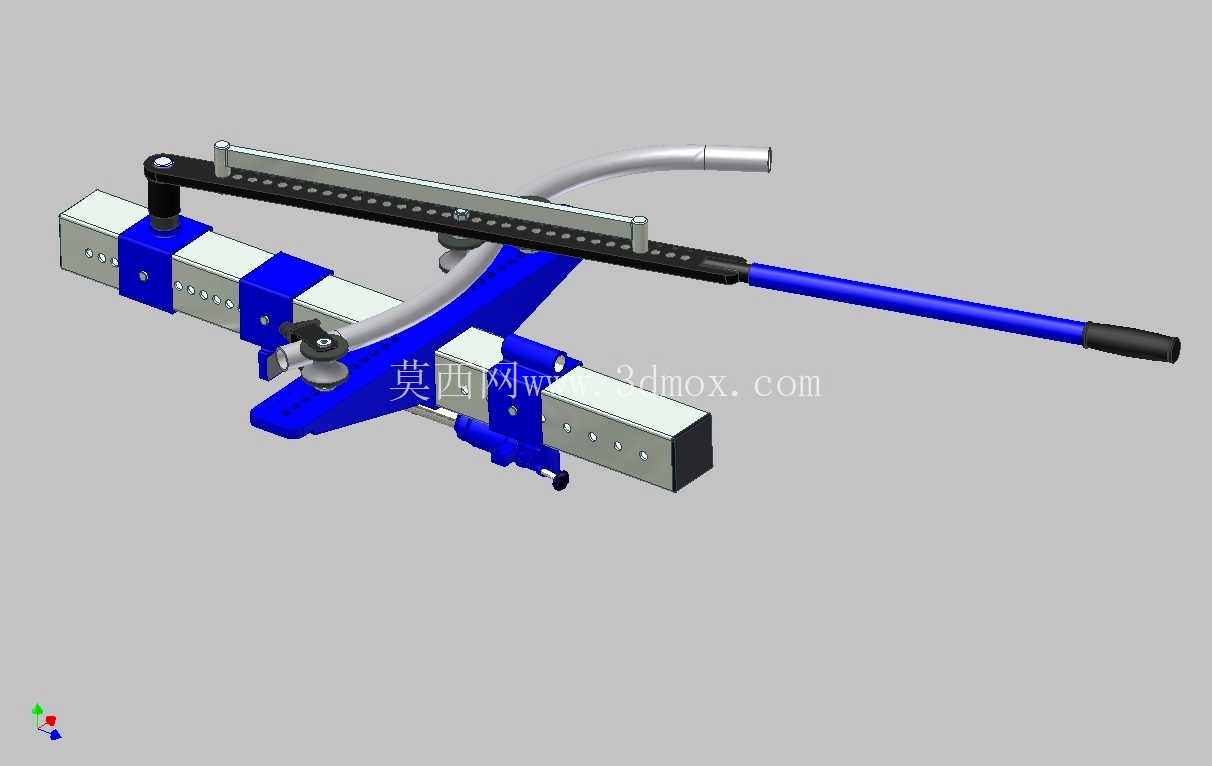

　　在现场管路铺设、小型五金加工、设备维保的管材折弯作业场景里，这类手动弯管工装的使用频率极高，不同于大型数控弯管设备需要固定工位、配套电源的限制，该类工装可直接携带至作业现场，针对小直径金属管材、薄壁塑钢管材完成指定角度的折弯作业，避免预先折弯的管材在转运、安装过程中出现角度偏差、对接错位的问题。从功能结构来看，该工装核心分为管材夹持模块、折弯施力模块、角度定位模块三个部分：夹持端采用分体式可调夹块结构，夹块工作面做了防滑齿面处理，可根据待加工管材的外径调整夹块间距，适配一定范围内不同管径的装夹需求，夹块与底座之间通过燕尾槽结构连接，调整时滑动顺畅无卡滞，锁紧后可提供足够的夹持力，避免折弯过程中管材出现滑移、表面划伤的问题。

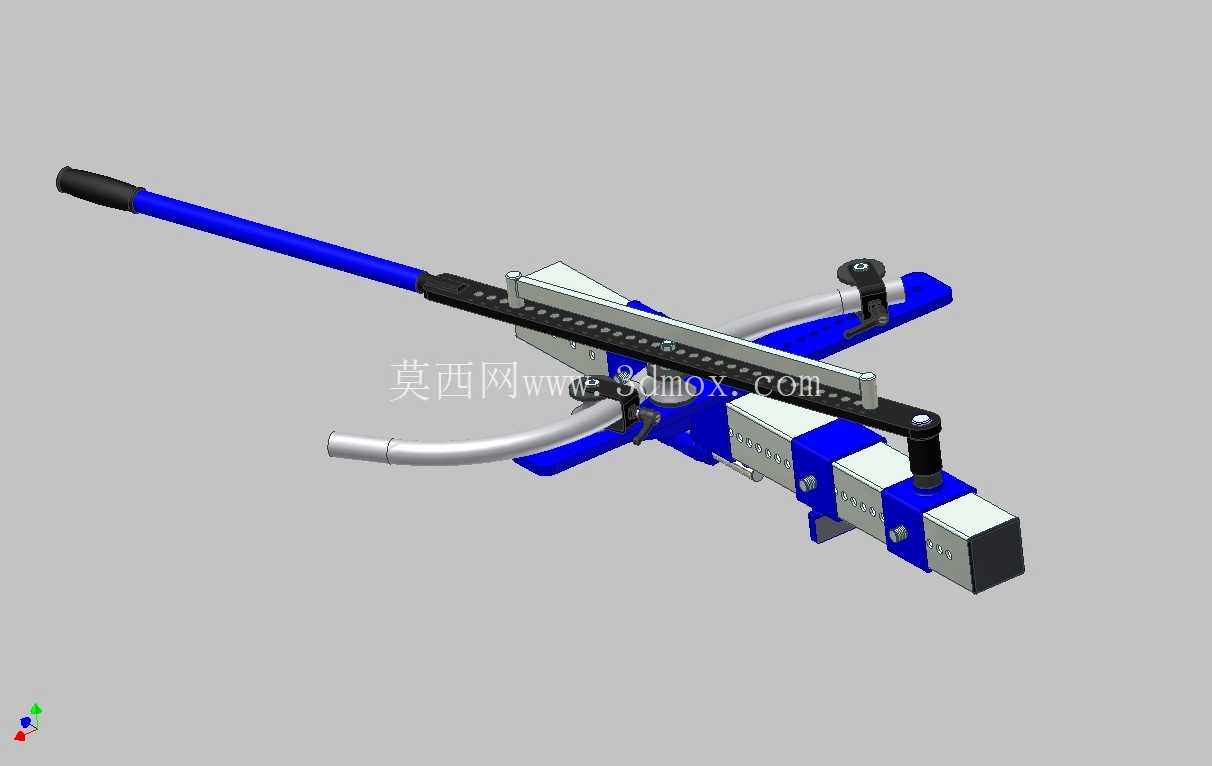

　　折弯施力端采用加长力臂设计，长操作杆通过杠杆原理放大输入的手动作用力，作业人员无需施加过大的腕部力量即可完成管材折弯，有效降低现场作业的劳动强度；力臂与折弯转轴之间做了耐磨衬套配合，长期使用后不会出现转轴旷量，保证折弯角度的一致性。角度定位模块集成在夹持底座的侧边，带刻度的定位齿条可沿滑槽滑动，根据预设的折弯角度调整定位块的位置，折弯过程中当施力杆触碰到定位块时即达到目标折弯角度，无需额外借助角度尺反复测量，可大幅提升批量同角度弯管的作业效率。

　　设计过程中重点考量了现场作业的实际边界：整体结构无突出的尖锐棱角，搬运、操作过程中不会划伤作业人员；底座的支撑脚做了加宽处理，作业时可通过脚踩或者快速夹钳将底座固定在工作台、地面上，折弯过程中工装不会出现侧翻、移位；所有活动连接部位都设计了防尘间隙，现场作业时的金属碎屑、灰尘不会进入配合面导致机构卡滞，日常维护仅需定期在转轴处涂抹润滑脂即可。从安装适配维度来看，该工装的夹持模块预留了标准的台钳安装槽，可直接固定在常规规格的台虎钳上作为固定式弯管工位使用，也可搭配便携支架在高空管路安装、户外管线铺设场景下手持操作，适配不同作业场景的安装需求。

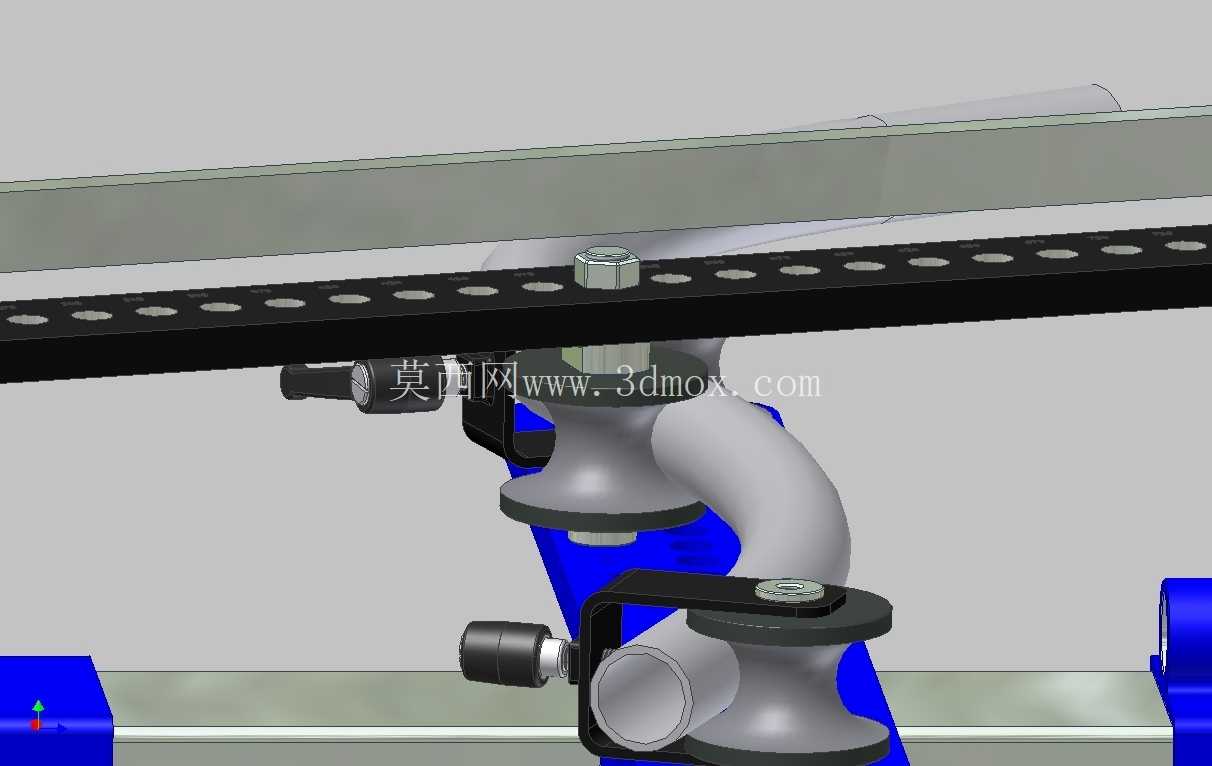

　　针对薄壁管材的折弯需求，夹块的成型面做了与管材外径匹配的圆弧过渡，折弯过程中管材受力均匀，不会出现管壁瘪陷、折弯处开裂的问题，折弯后的管材圆弧段平滑过渡，可直接与接头、其他管路对接，无需二次修整。施力杆的末端做了防滑握套设计，握持时受力均匀，长时间作业不会出现手部磨伤的问题；定位齿条的刻度采用激光蚀刻工艺，长期使用不会出现刻度磨损模糊的情况，即使在光线较差的作业环境下也能清晰读取定位刻度。在结构细节处理上，所有锁紧旋钮都采用了大尺寸蝶形设计，无需借助扳手即可徒手完成夹块间距调整、定位块锁紧的操作，调整过程便捷高效，适合现场快速切换不同管径、不同折弯角度的作业需求。折弯转轴处设计了可更换的成型模头，针对不同折弯半径的需求，仅需更换对应规格的模头即可完成不同折弯半径的管材加工，无需更换整台工装，可有效降低现场工具的配置成本。整体结构的受力部件均采用高强度合金钢材质，经过调质处理后具备足够的结构强度，针对小直径管材的折弯作业不会出现结构变形、断裂的问题，可满足长期高频次的现场作业使用需求。
