立式手动液压千斤顶三维结构设计

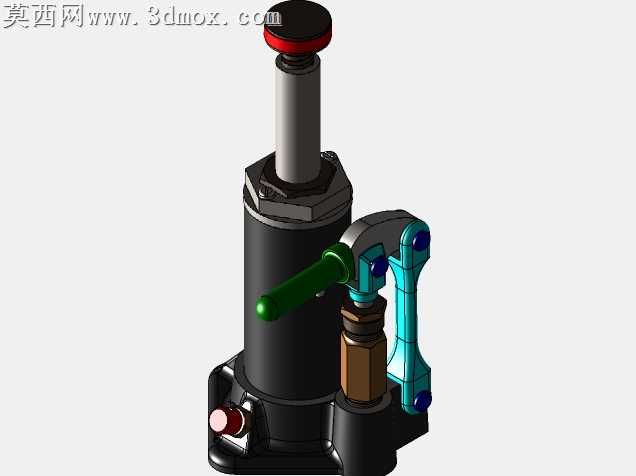

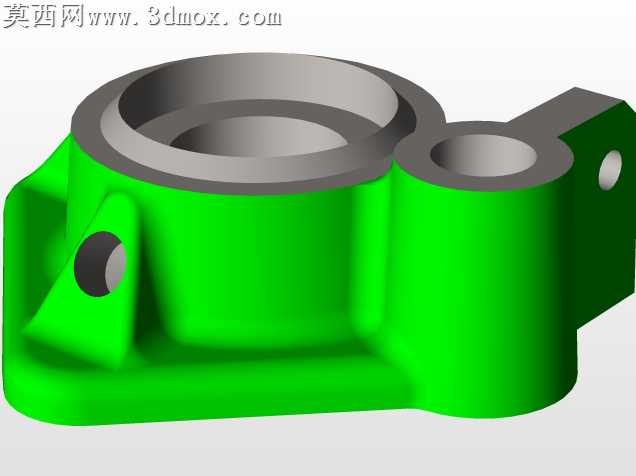

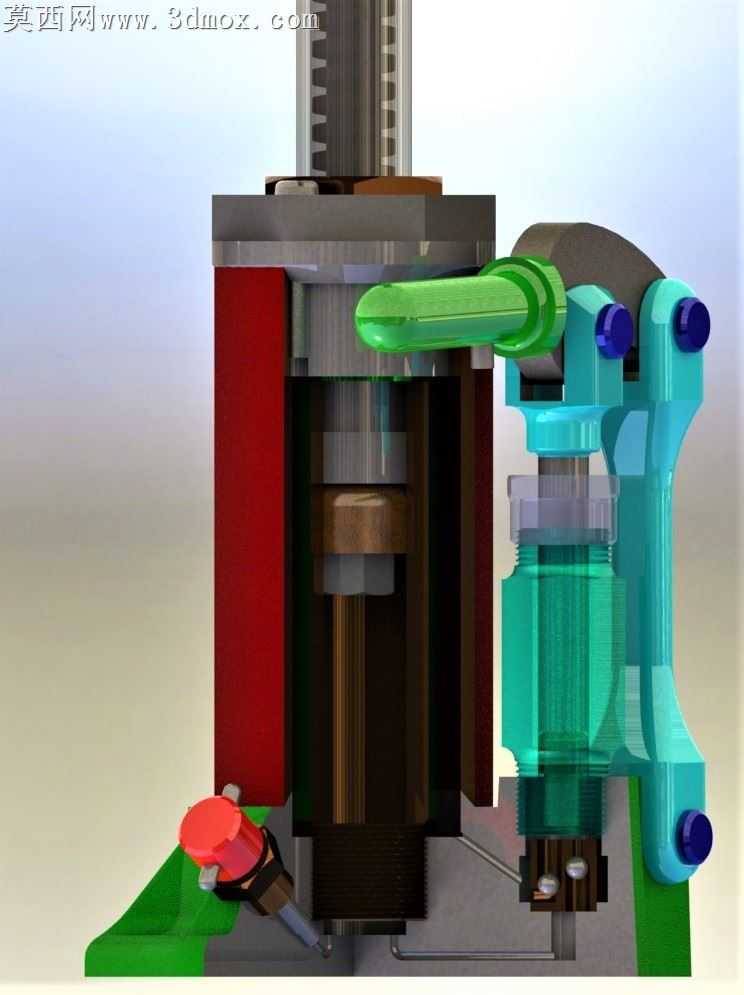

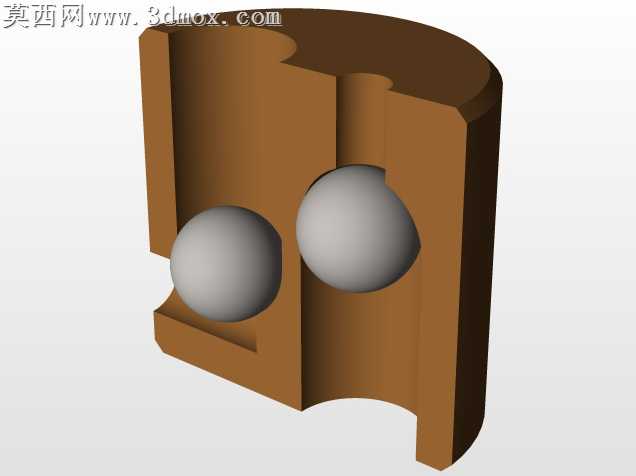

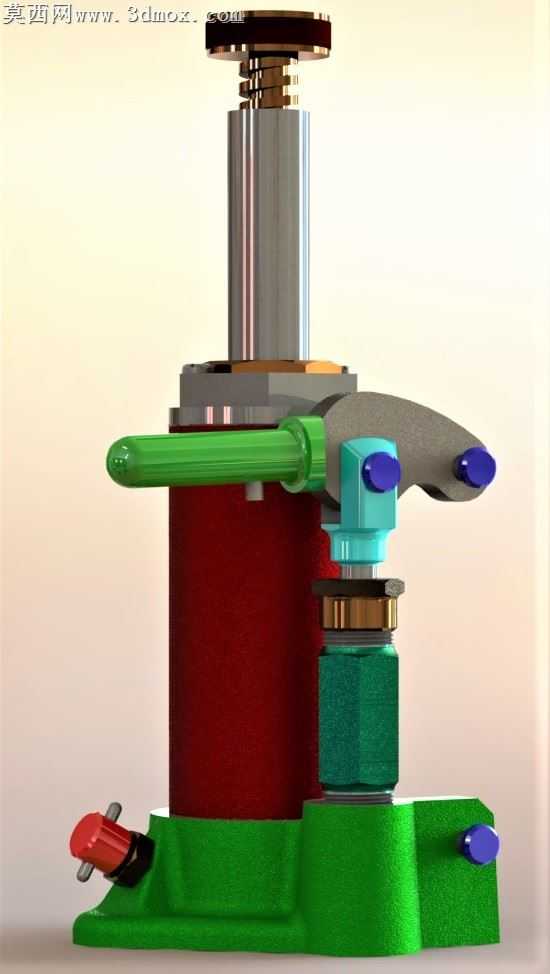

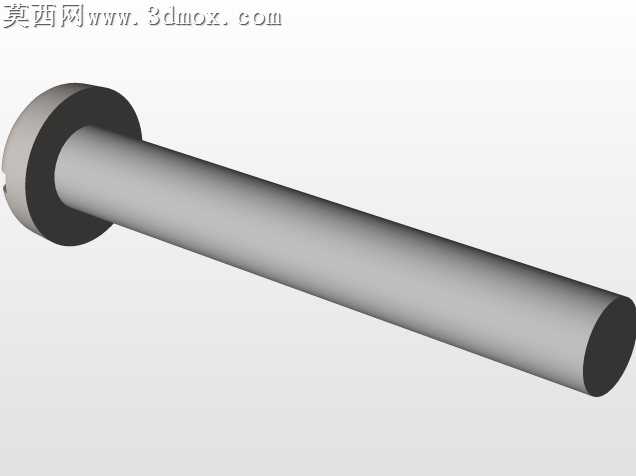

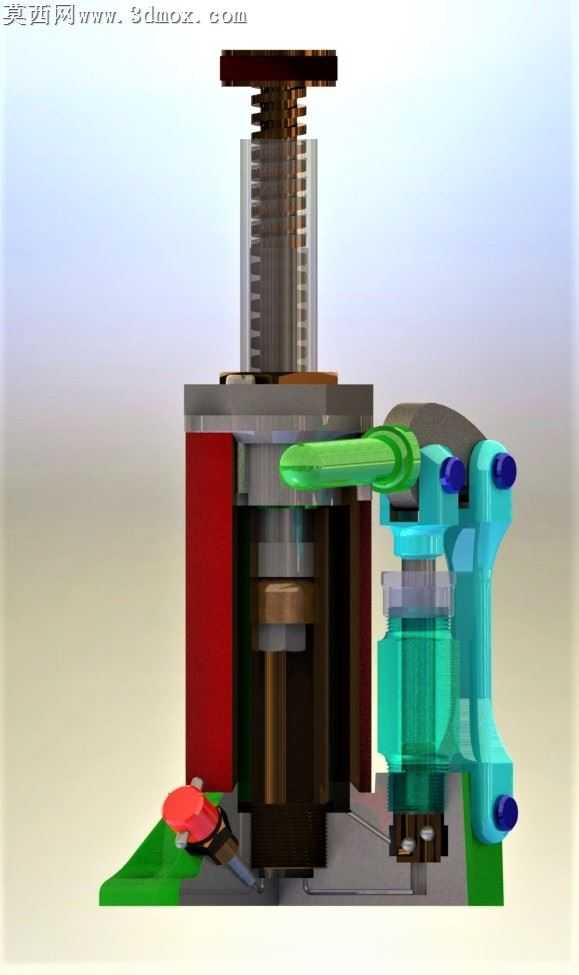

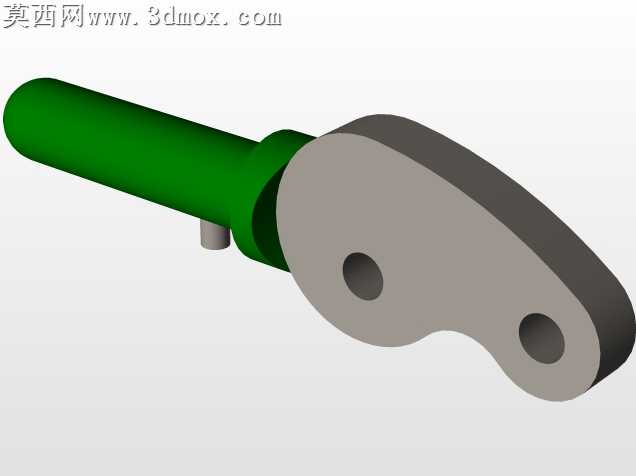

本作品为立式手动液压千斤顶的三维建模设计成果，建模过程中严格遵循液压千斤顶的实际工作原理与结构比例，对各个组成部件进行了精细化的参数化建模。首先从核心的液压顶升结构入手，完成了立式主油缸缸体的建模，缸体采用金属材质表现，通过材质参数调整还原了钢制缸筒的金属光泽与表面机加工的细腻质感，还原了缸体内部柱塞的配合结构，柱塞顶部设置了可调节的顶升接触端，建模时还原了接触端的防滑纹理与高度微调螺纹结构，保证顶升作业时的接触稳定性。手动压杆部分采用了包覆式防滑结构设计，手柄外层设置了防滑绝缘包覆层，建模时通过材质区分了内部金属杆身与外层包覆的防滑材质，还原了压杆与泵体连接的铰接结构，铰接处的销轴、限位结构都做了等比例还原，保证手动压杆的摆动行程符合实际液压泵的供油逻辑。泵体控制阀组部分，分别建模了泄压阀、单向阀组结构，泄压阀的红色操作拨杆做了醒目的色彩区分，阀体的金属接头、密封结构都做了细节刻画，还原了液压油路的连接逻辑。底座部分采用了宽幅稳定支撑结构，建模时还原了底座的加强筋结构与底部防滑支撑脚，通过绿色漆面材质表现底座的涂装质感，还原了铸件底座的厚重质感与漆面的细微颗粒表现。渲染阶段采用了工作室均匀布光方案，通过多组柔光光源突出各个部件的材质差异，金属部件的反射、漆面部件的漫反射、包覆件的哑光质感都做了针对性的材质参数调试，整体装配结构完整还原了手动液压千斤顶的顶升、泄压、手动压油的全部结构逻辑，各个部件的装配间隙、配合关系都符合实际机械加工与装配的公差要求，可直观展示立式液压千斤顶的内部构造与外部操作结构，清晰呈现手动液压顶升设备的工作原理与结构组成。
