3D打印机热床MOS管功率扩展模块

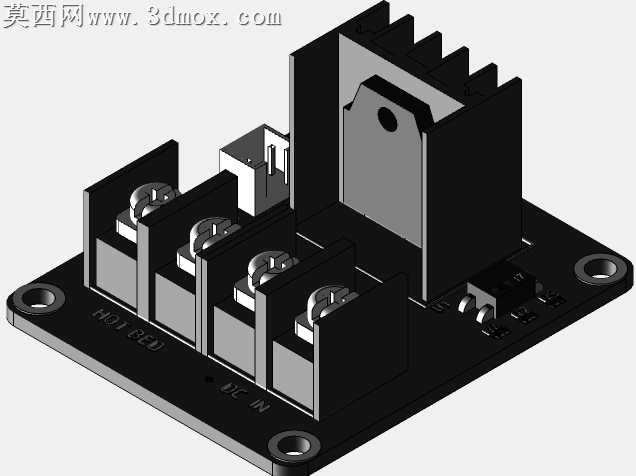

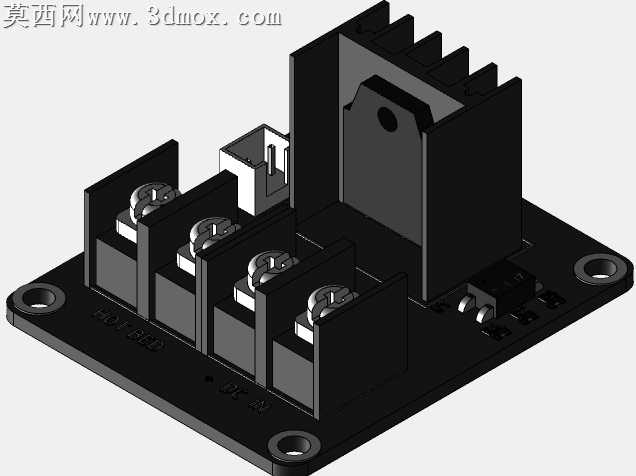

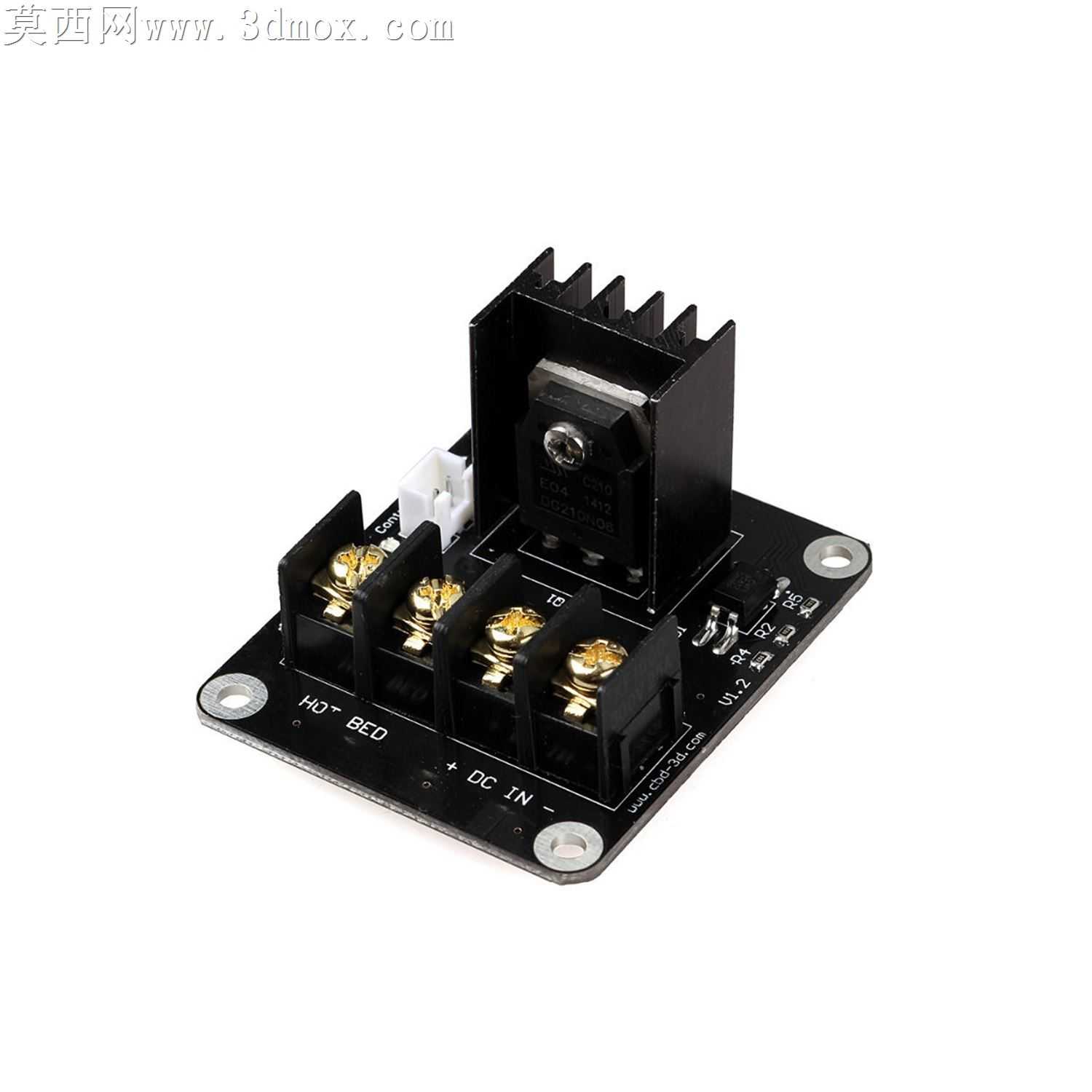

做这个模块建模的时候，最先敲定的是核心功率器件的安装位，毕竟MOS管工作时大电流带来的发热量是绕不开的问题，一开始想过把散热片做薄两毫米省点空间，后来对照常用的TO-220封装MOS管的热阻参数算下来，满负载210A电流下结温会逼近临界值，干脆把散热鳍片的数量加了三片，鳍片之间留了1.5毫米的通风间隙，哪怕是装在封闭机箱里靠自然对流也能把温度压在安全区间。PCB板的轮廓没做花哨的异形切角，四个角留了标准3毫米安装孔，孔位周围特意做了露铜焊盘，安装的时候拧上铜柱就能顺便给大电流回路做辅助接地，比单独走飞线靠谱多了。接线端子选的是大电流栅栏式款，建模的时候特意把端子的压线螺丝深度做了精准匹配，留够了6平方线的插入空间，不会出现现实里拧到底还压不住线的情况，端子旁边的丝印层也在模型里做了凸起细节，正负极、热床输出的标识位置刚好避开接线时螺丝刀的操作路径，不会挡手。板载的白色接插件是信号输入口，建模时调整了三次插针的突出高度，太高的话插杜邦线容易晃，太低又会被旁边的电容挡到插拔，最终留的高度刚好能让插针完全卡进杜邦线的卡扣里，接触稳定性够。散热片和MOS管之间的安装孔位做了0.1毫米的间隙配合，实际装配的时候不用硬撬就能把管子贴紧散热片底面，中间预留的导热硅脂层厚度刚好控制在0.2毫米以内，不会因为硅脂涂太厚影响导热效率。调试材质的时候，PCB板特意做了哑光黑的阻焊层质感，散热片用了磨砂黑的阳极氧化铝材质参数，接线端子的镀金触点做了微弱的反光效果，渲染出来的效果和实物几乎没差，连板上 tiny 的贴片电阻电容都没省，按实际0805封装的尺寸做了细节，不是那种糊弄人的方块占位。这个模块本身是给3D打印机解决主板热床供电电流不足的问题，建模的时候把所有易装错的结构都做了防呆设计，比如直流输入的正负极端子间距不一样，信号接插件做了单边缺口，新手照着装也不会插反，整个模型的尺寸公差都按工业级PCB装配的标准留了余量，导出的文件不管是做结构验证还是打样装配都能直接用，不用再反复调整尺寸。
