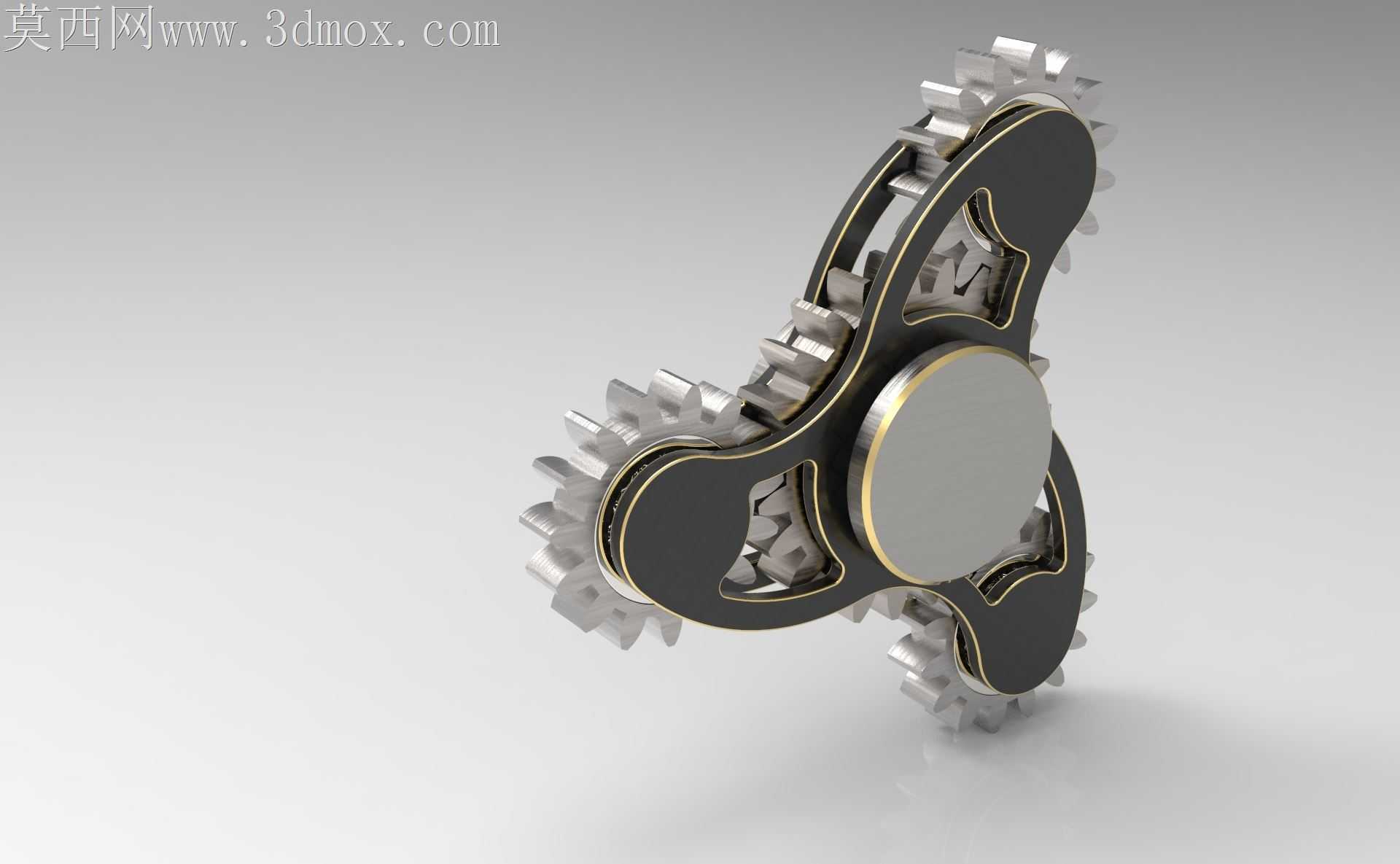

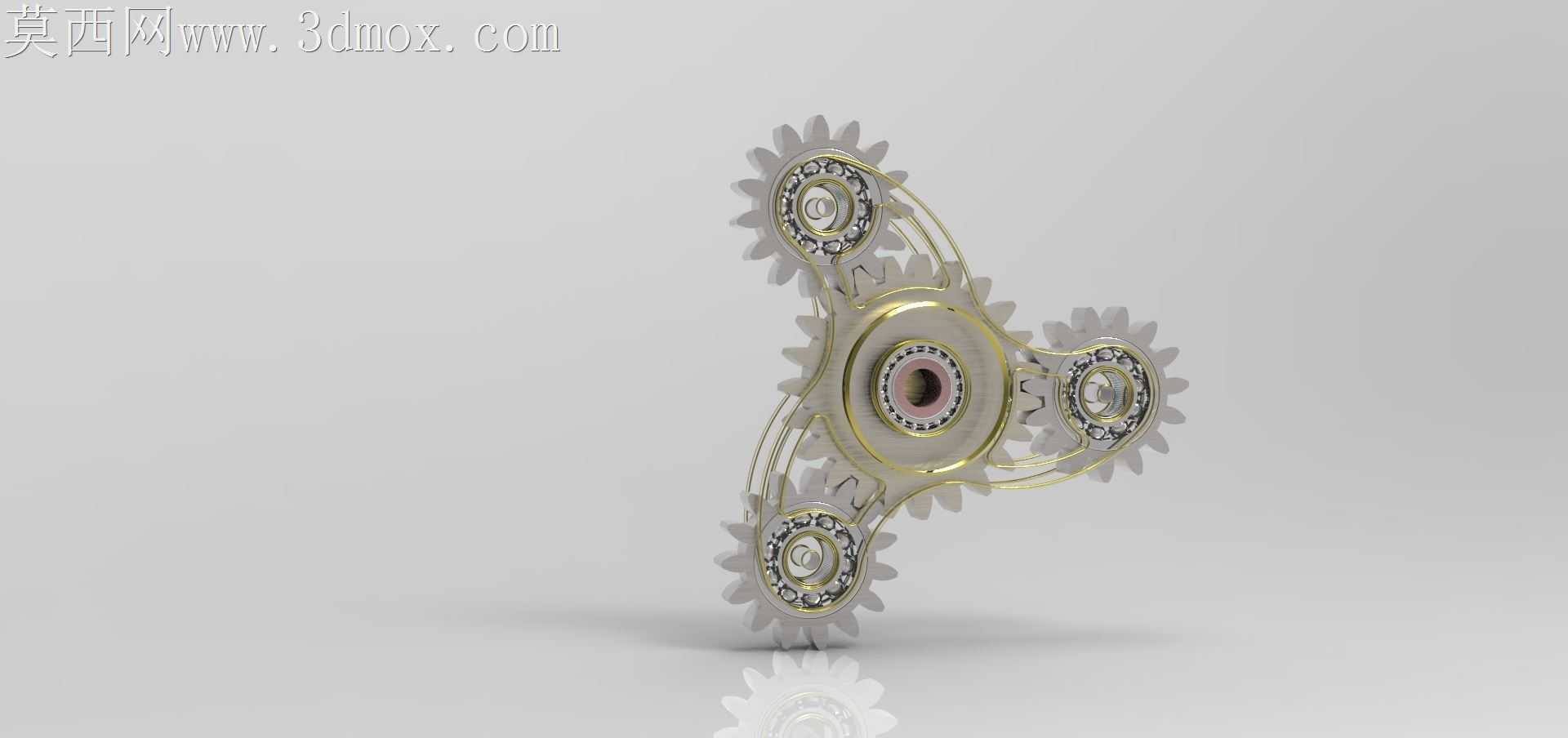

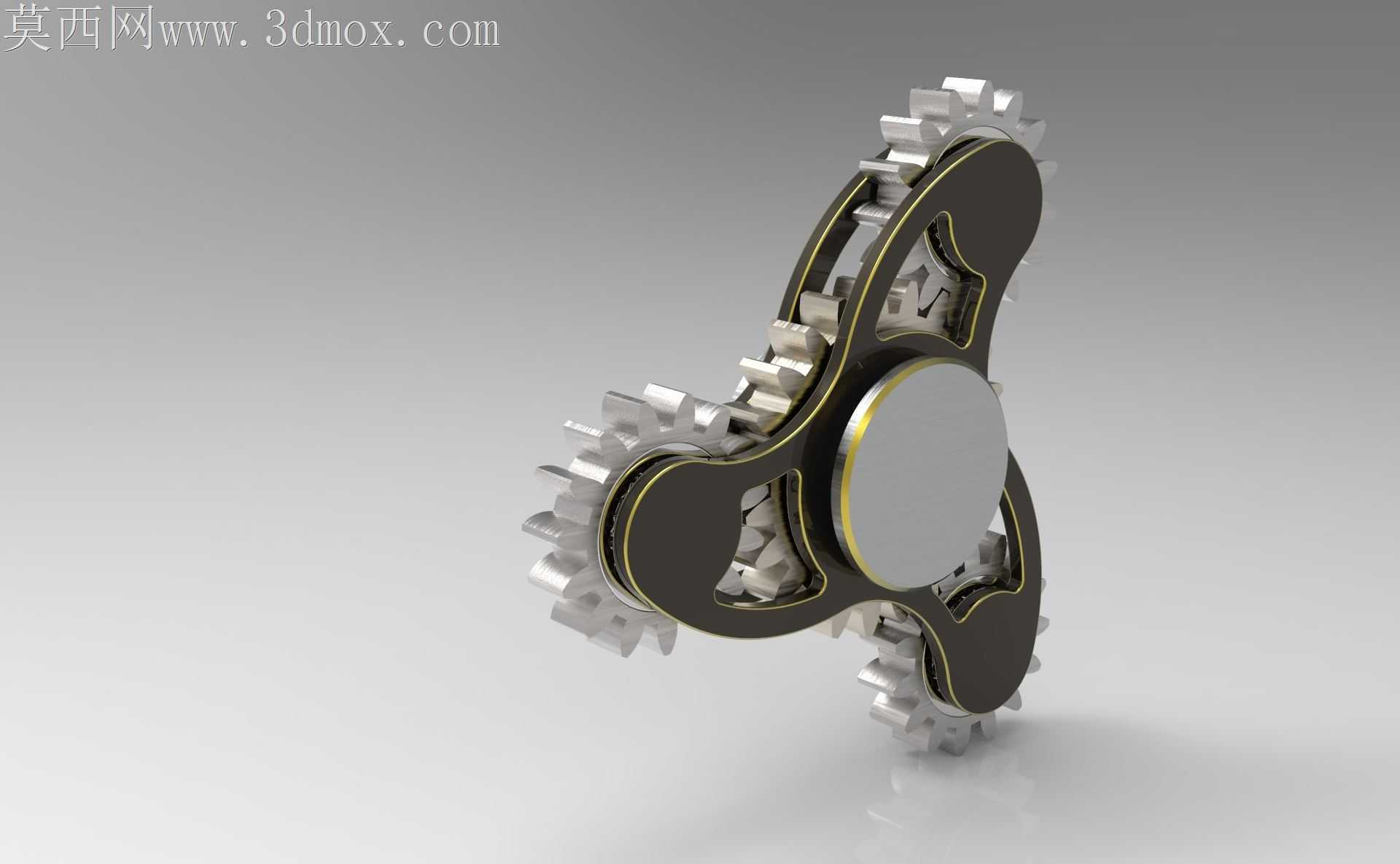

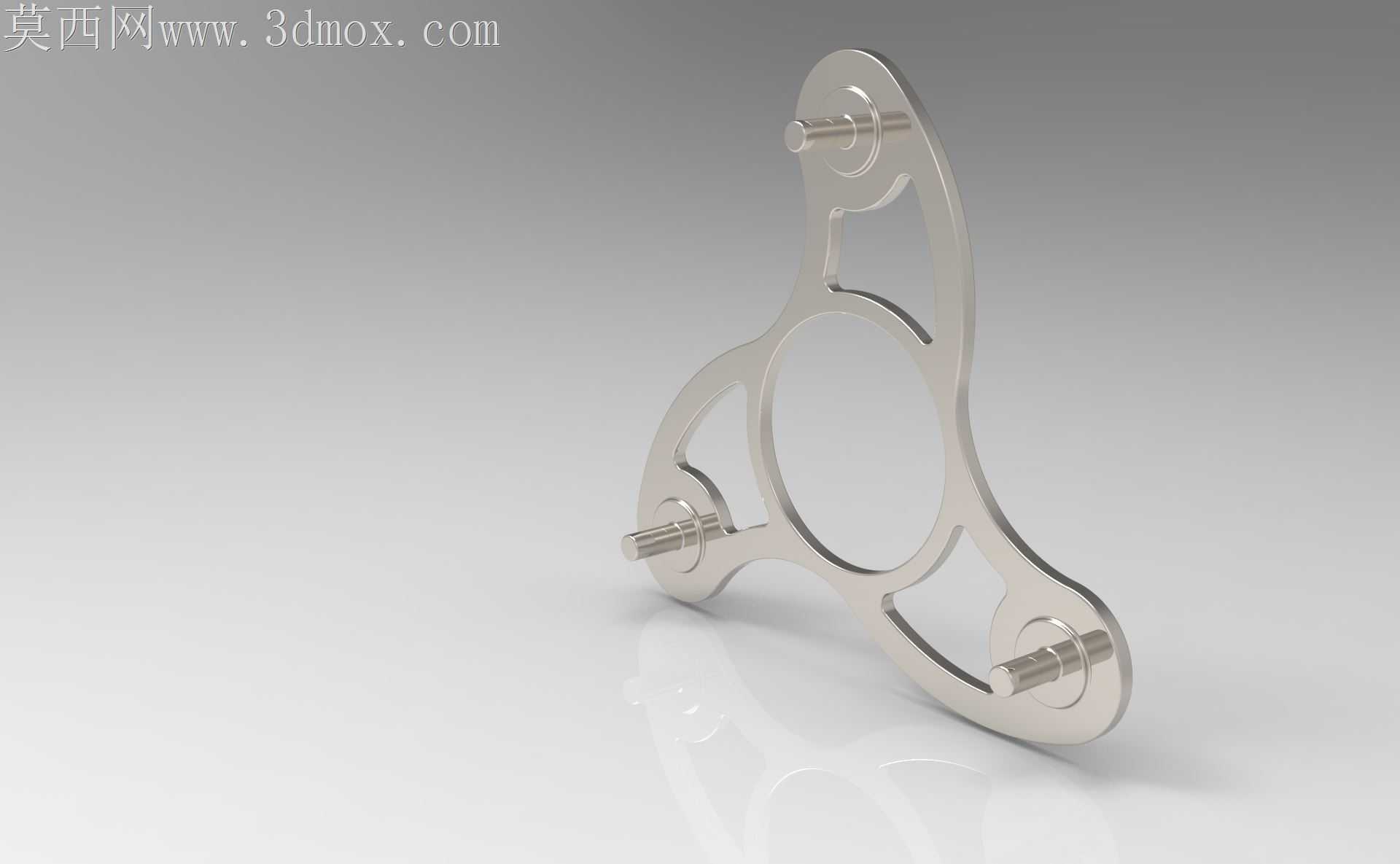

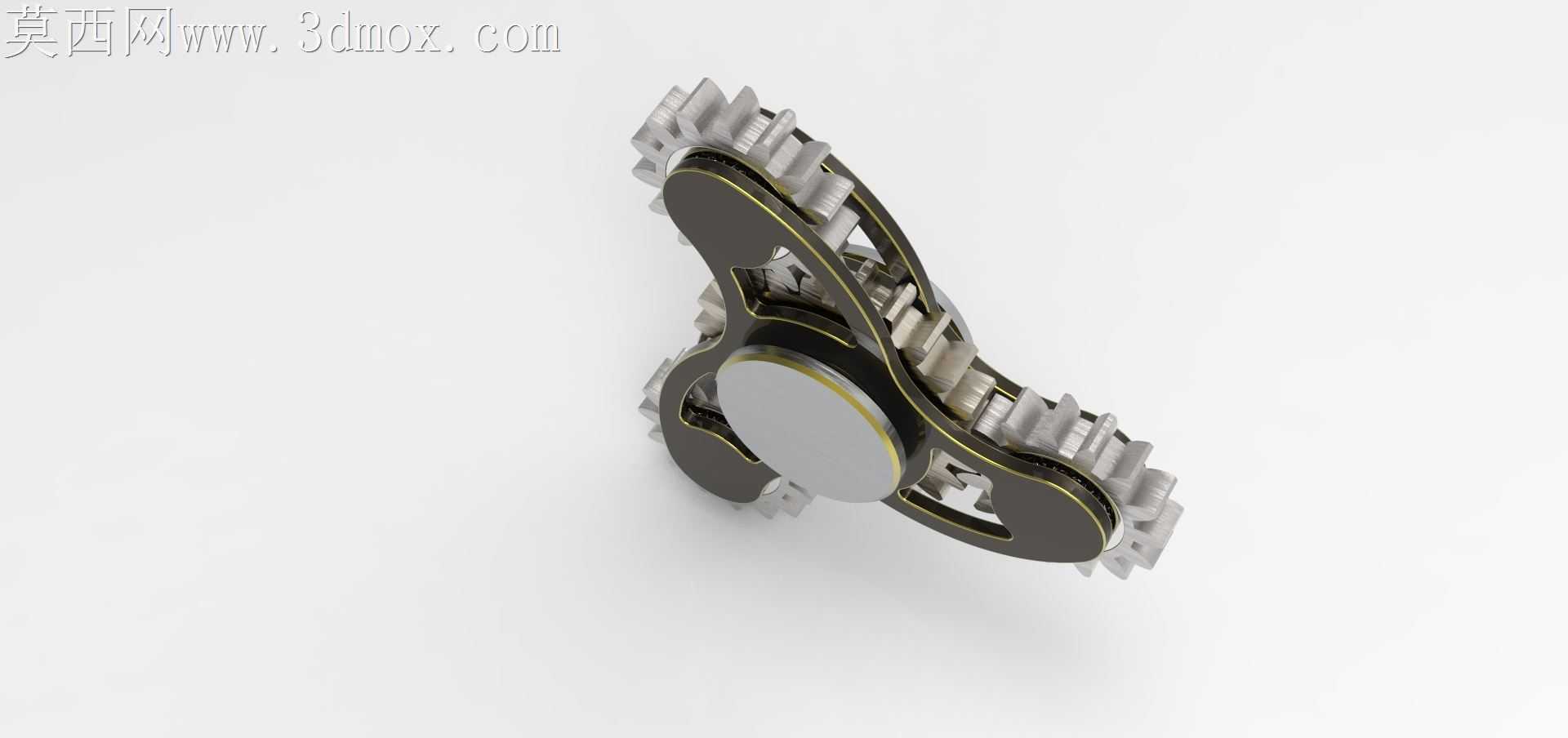

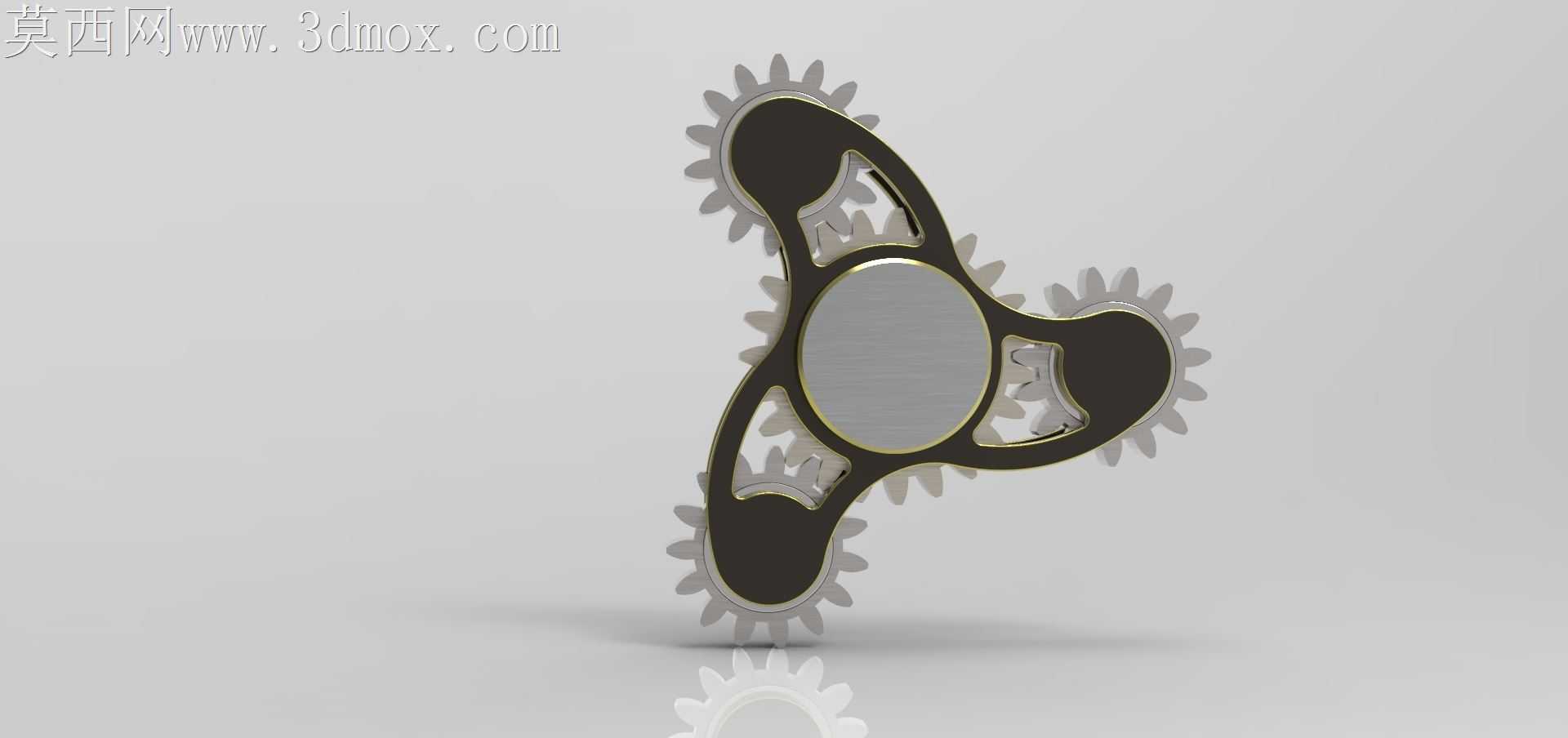

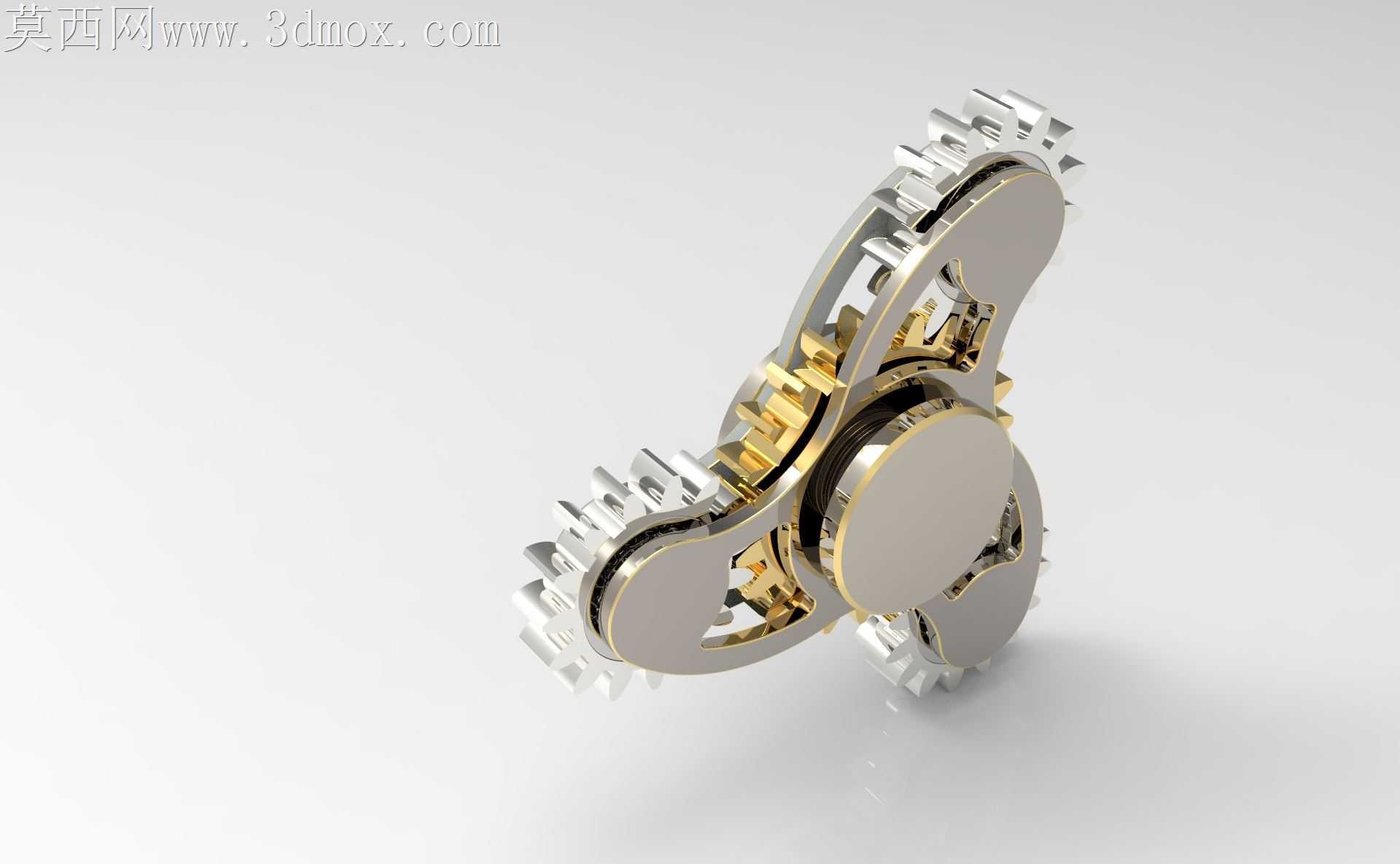

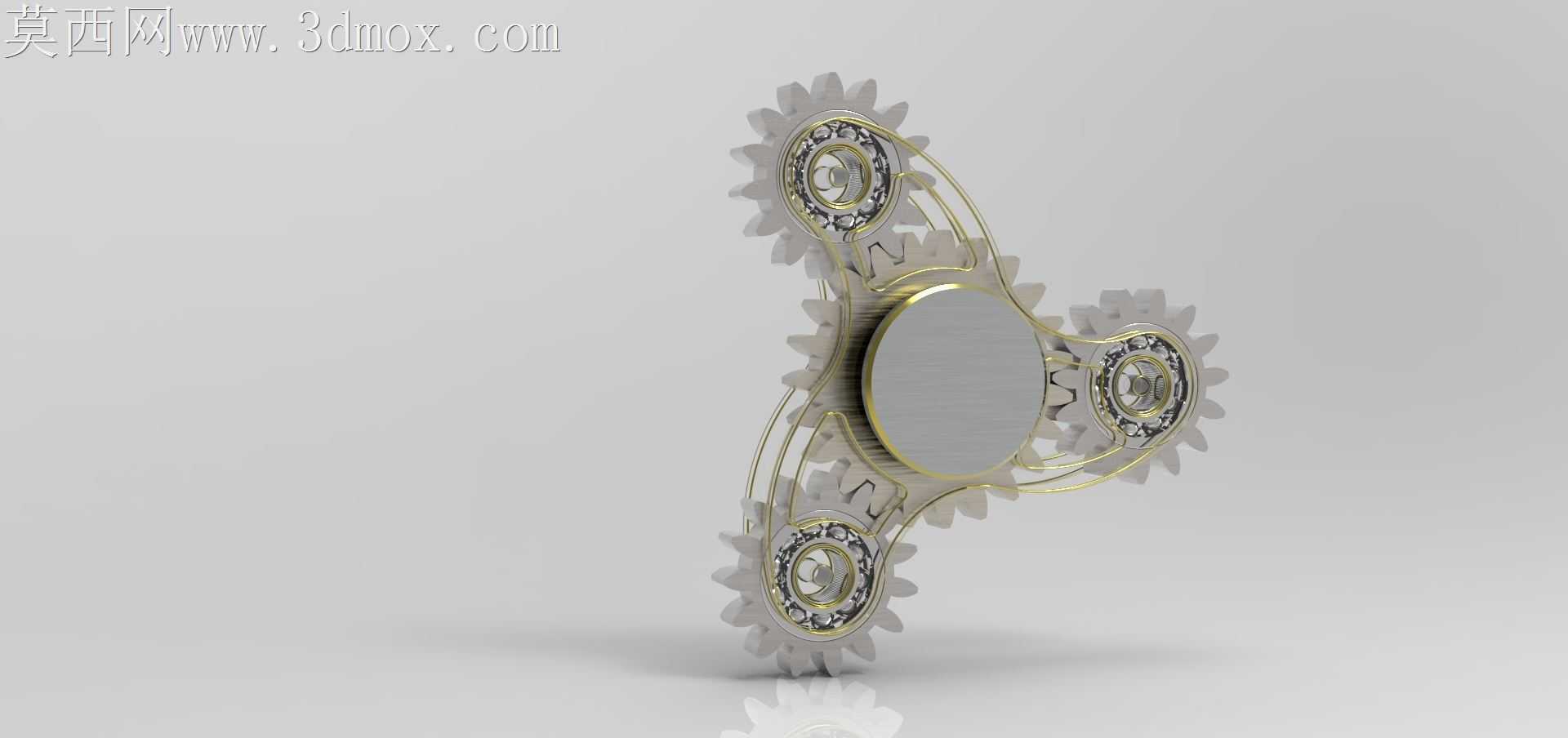

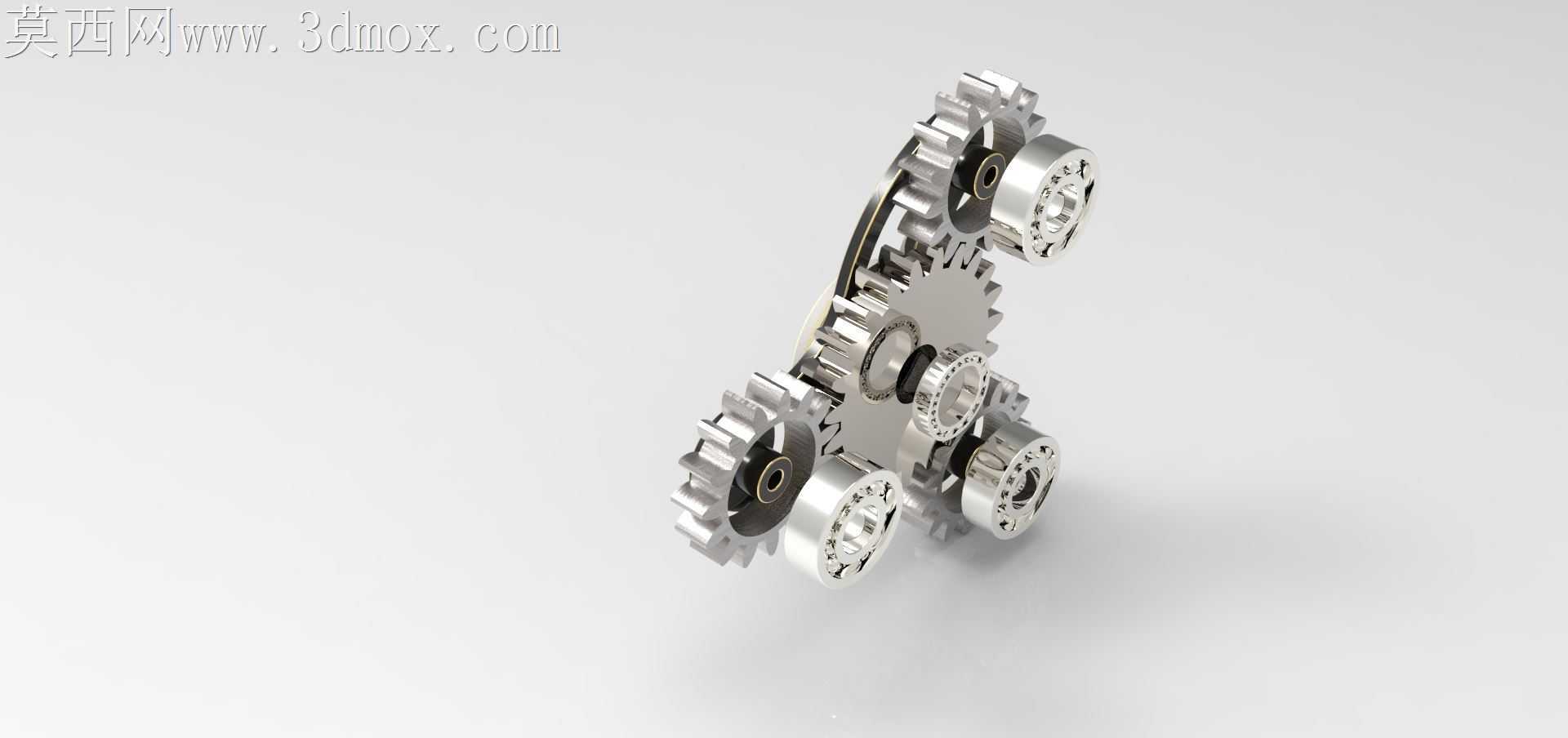

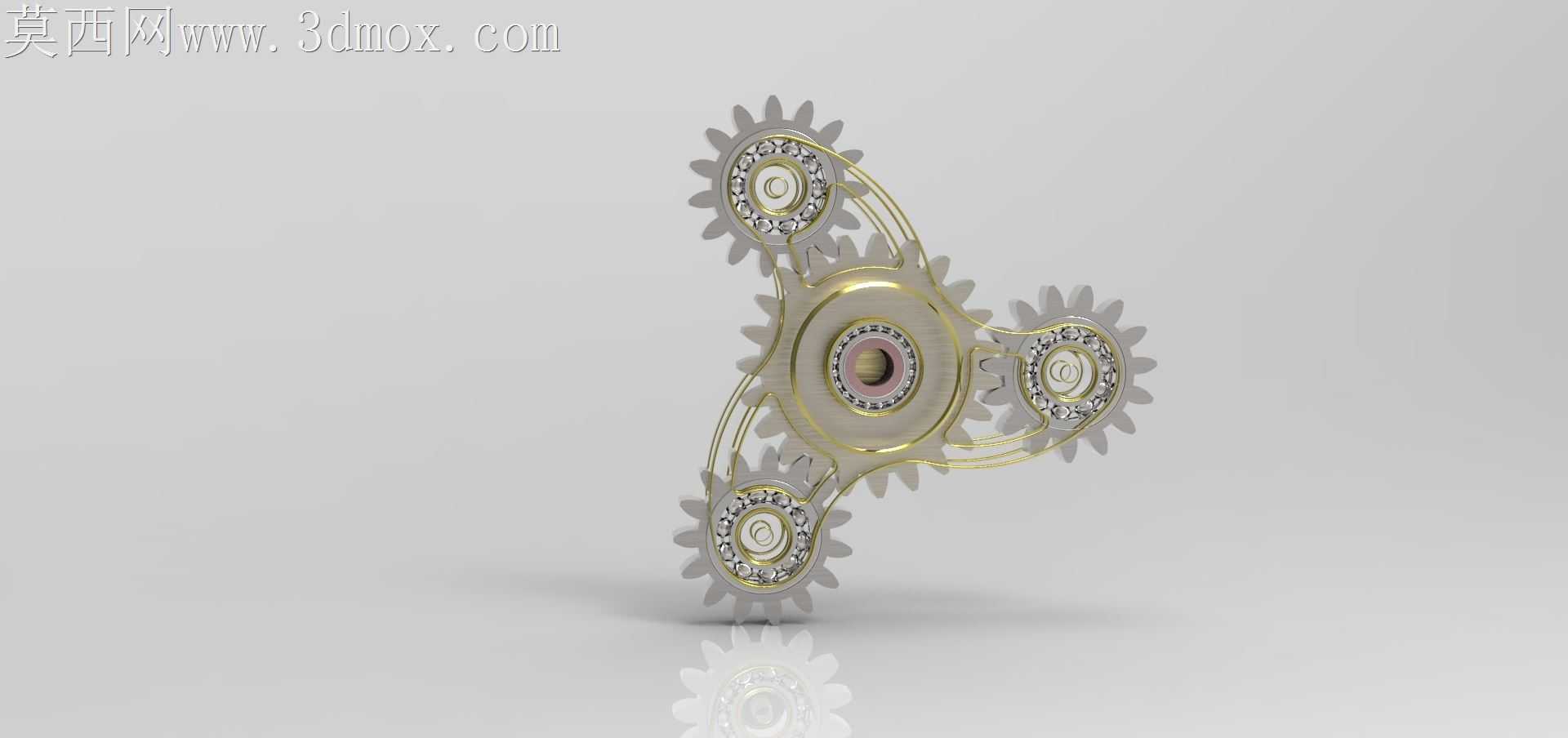

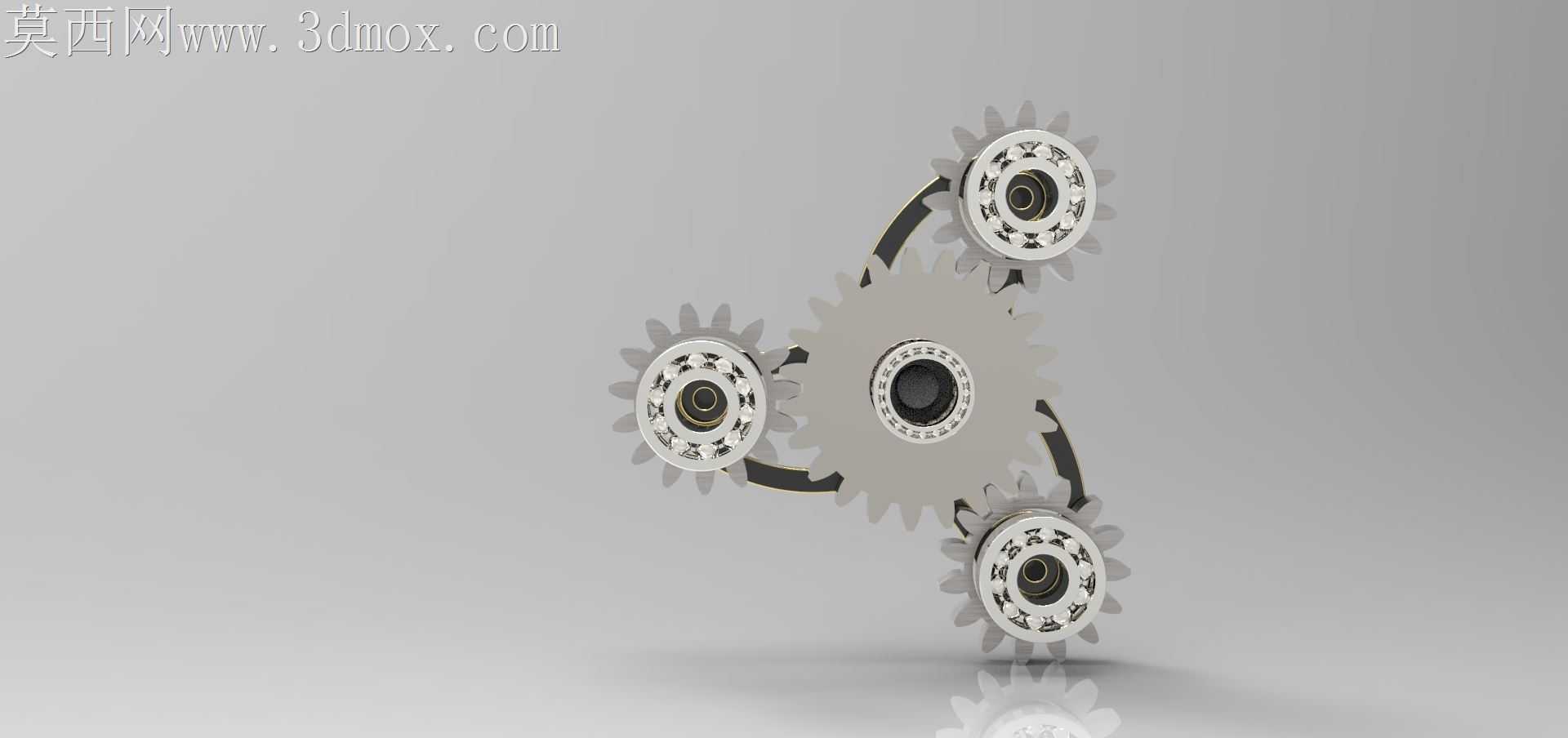

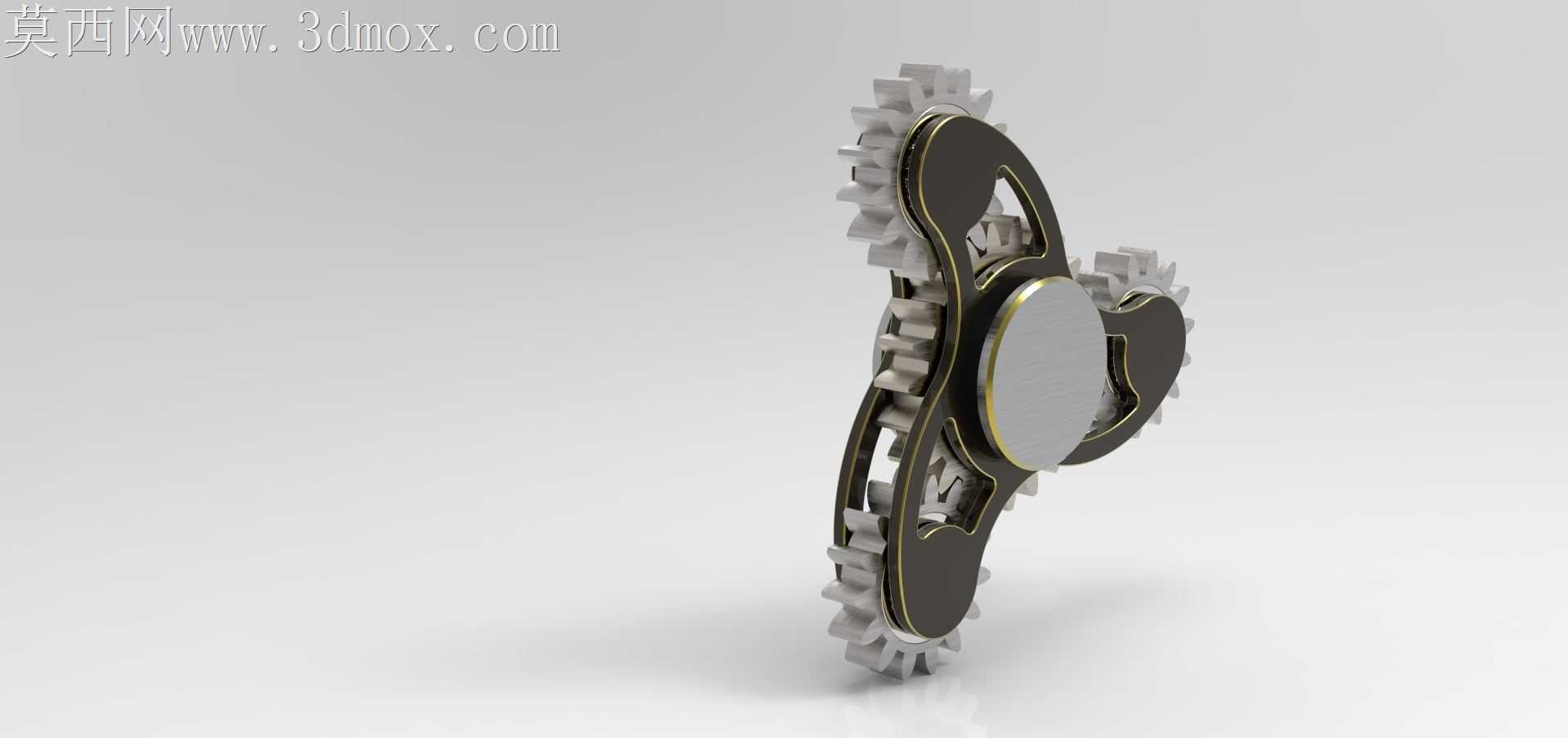

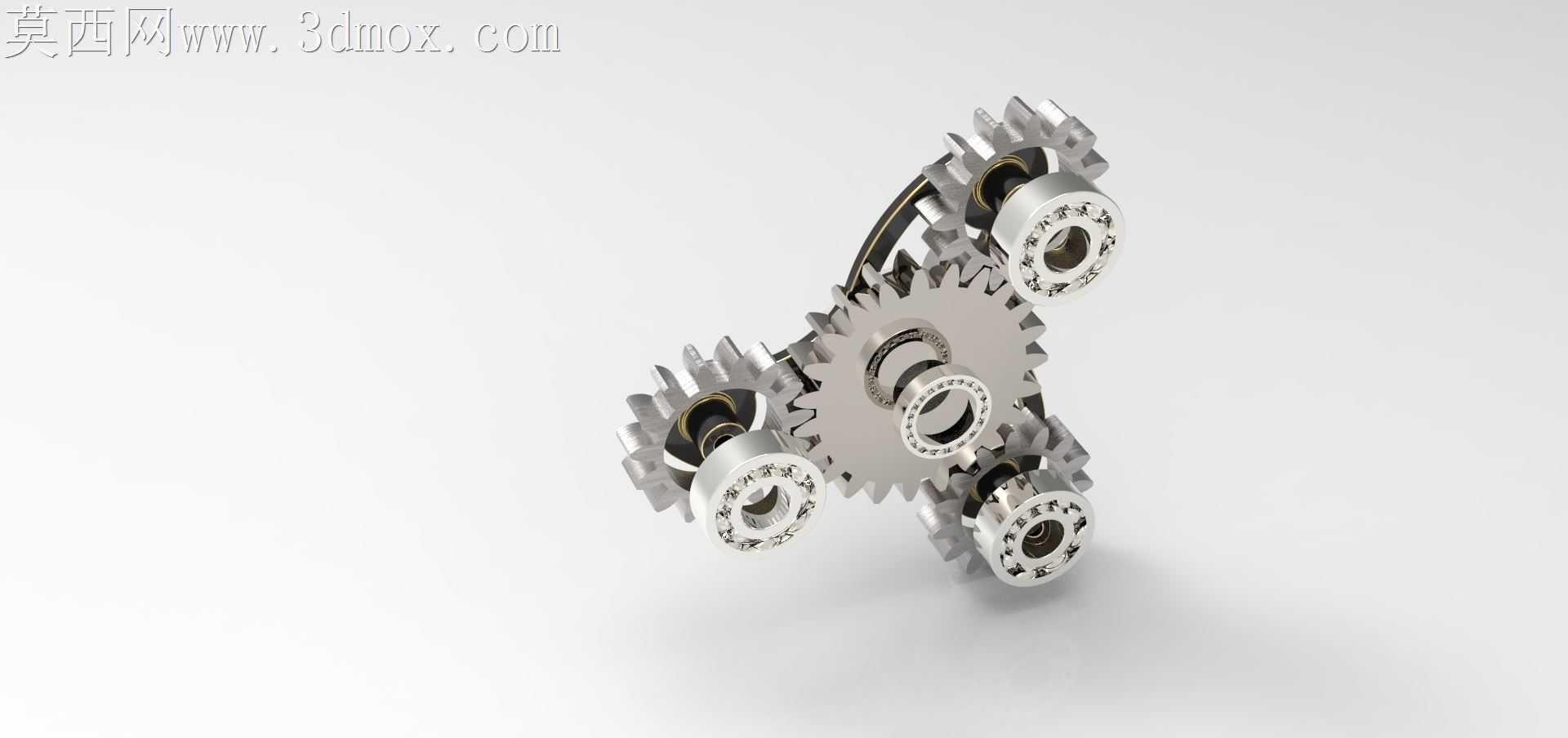

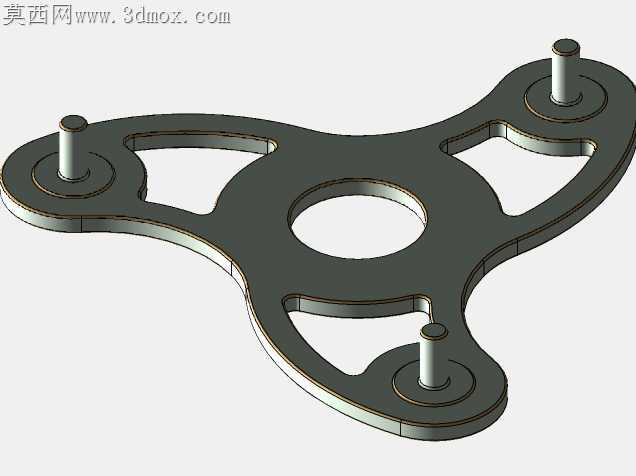

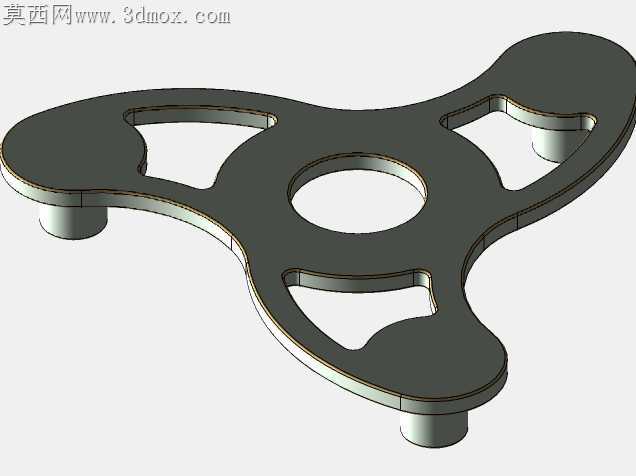

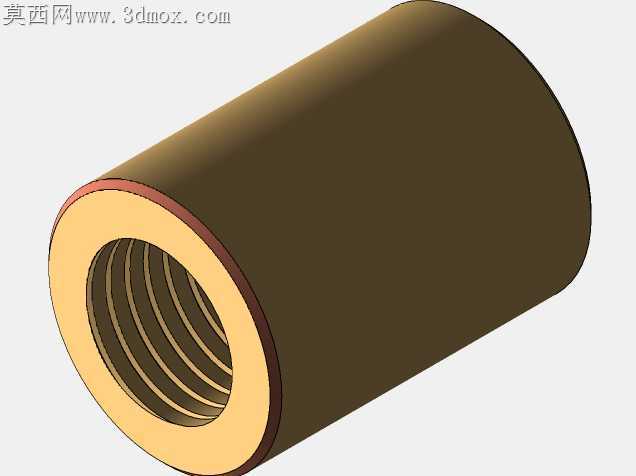

带正齿轮与滚珠轴承的旋转传动构件

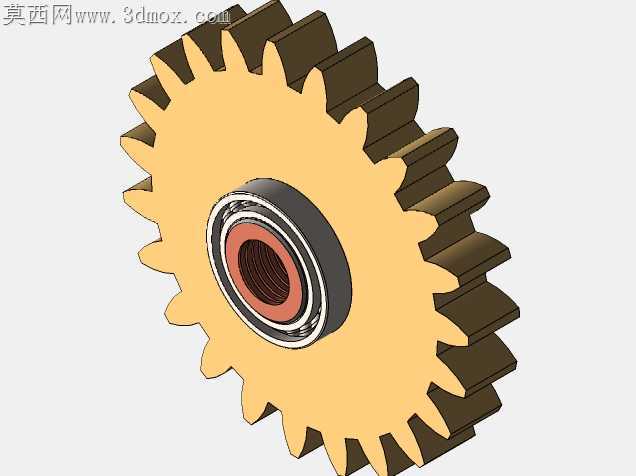

常规开式齿轮传动在中小载荷间歇运转场景中，常出现齿面偏磨、轴承窜动的问题，根源在于齿轮与支撑轴承的同轴度公差预留不合理，装配时没有给啮合侧隙留足适配空间，长期运转后齿面接触应力集中，轻则出现异响，重则发生断齿失效。这套旋转构件的设计，从加工适配的角度做了多处针对性调整，避开了常规传动件的加工与装配陷阱。齿顶圆与齿根圆的过渡圆角没有照搬通用手册的推荐值，而是结合常用滚刀的刀尖圆角做了匹配，加工时不需要额外定制刀具，普通卧式滚齿机就能完成齿形加工，齿面粗糙度能稳定控制在Ra1.6，不需要后续额外的珩齿工序，能压缩近三成的加工工时。滚珠轴承的安装座孔特意做了微米级的公差带偏移，和轴承外圈采用过渡配合，装配时不需要铜棒大力敲击，借助简易工装就能平稳压入，不会出现轴承外圈变形导致的滚动体卡滞问题。齿轮的键槽位置避开了齿根的应力集中区域，键槽侧壁的粗糙度要求略高于普通平键连接标准，能避免长期正反转切换时键侧出现压溃变形。端盖与轴承座的连接孔做了锪平处理，螺栓拧紧时不会因为接触面倾斜产生附加轴向力，轴承的预紧力能稳定保持在合理区间，不会出现预紧过大导致的温升过快问题。齿面的啮合侧隙是按照常温工况下的热膨胀量预留的，连续运转两小时后齿面温度稳定在合理区间，不会因为热胀出现卡齿现象。注油孔的位置正对齿轮啮合区的侧上方，润滑脂能直接进入啮合面，不会出现润滑不足导致的干磨问题，日常维护时不需要拆解整个构件，直接从注油孔补脂就能完成保养。轴承内侧的挡圈高度经过反复核算，既能挡住轴承内圈的轴向窜动，又不会和旋转的齿轮端面发生摩擦，不会产生额外的功率损耗。齿轮轮毂的长度和轴的配合段长度做了差值设计，装配时轴肩能精准定位，不会出现齿轮装偏导致的啮合错位，运转时的传动噪音比同规格常规构件低4分贝左右。所有棱角处都做了倒角处理，既避免装配时划伤操作人员，也能去除加工产生的毛刺，防止毛刺脱落进入啮合区或者轴承内部造成零件损伤。
