内外啮合行星齿轮组合趣味传动结构

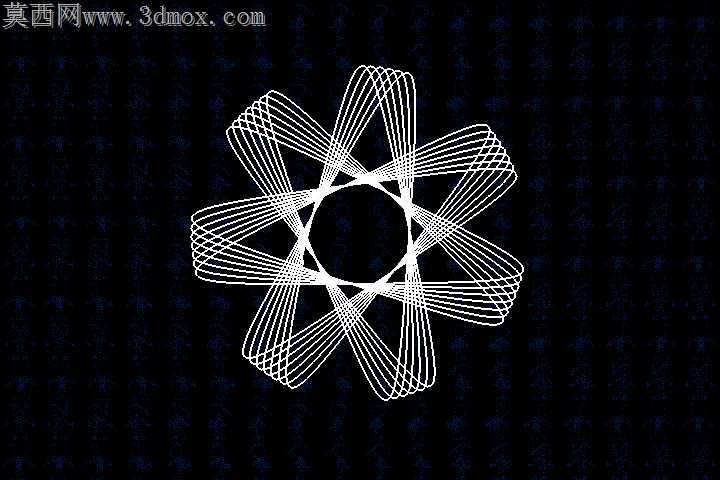

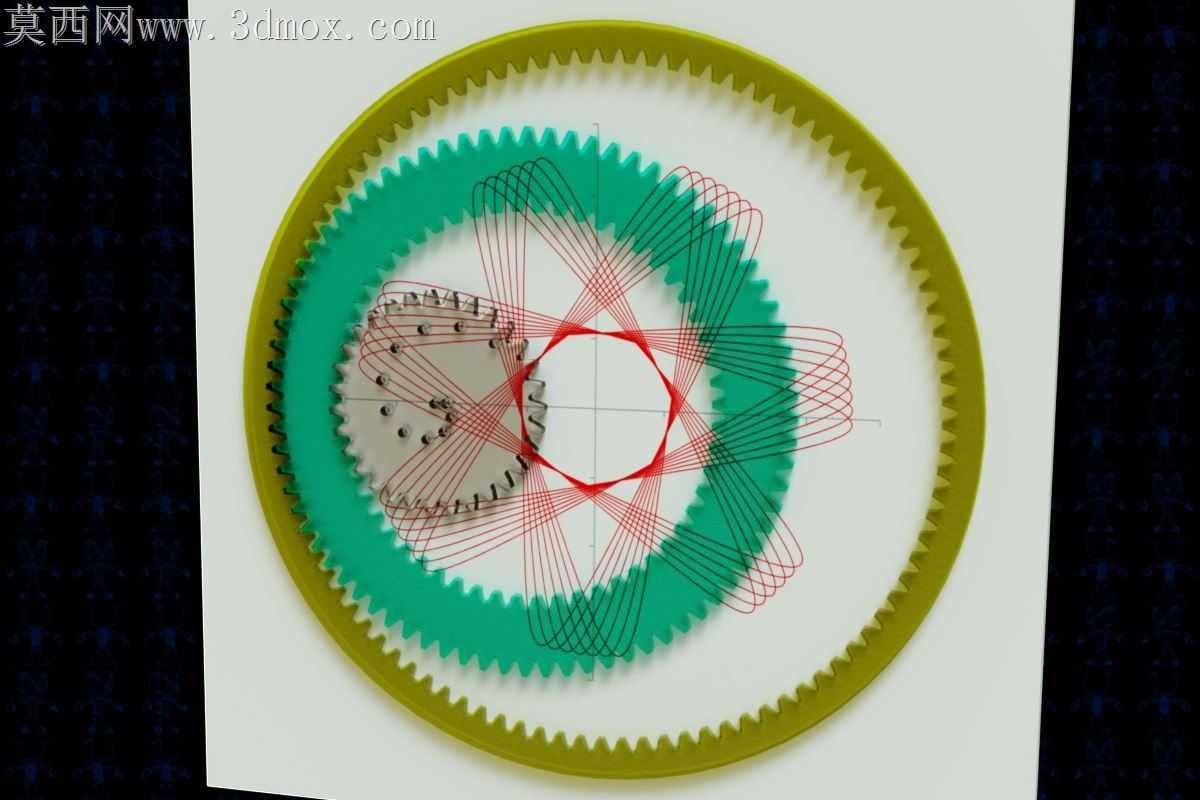

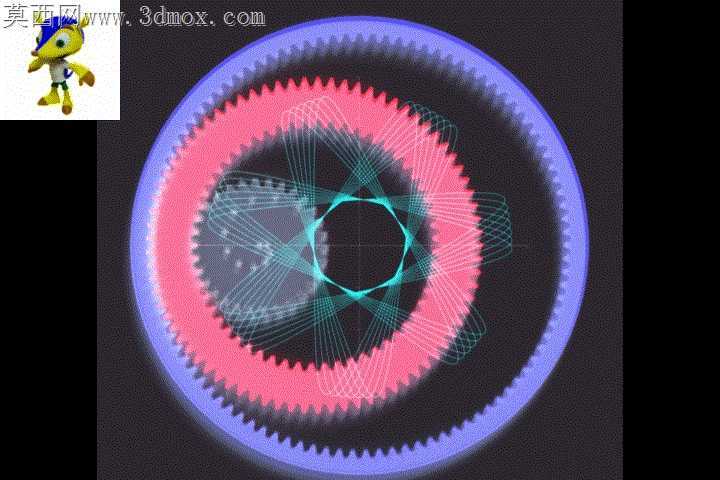

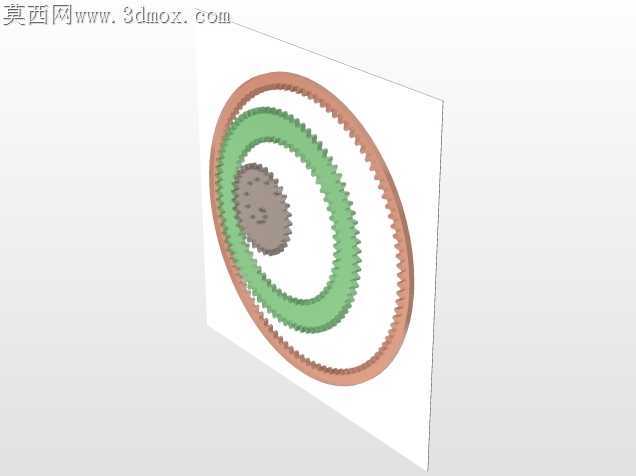

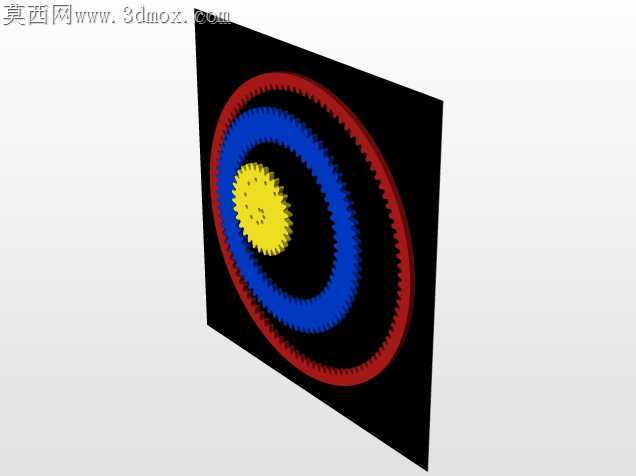

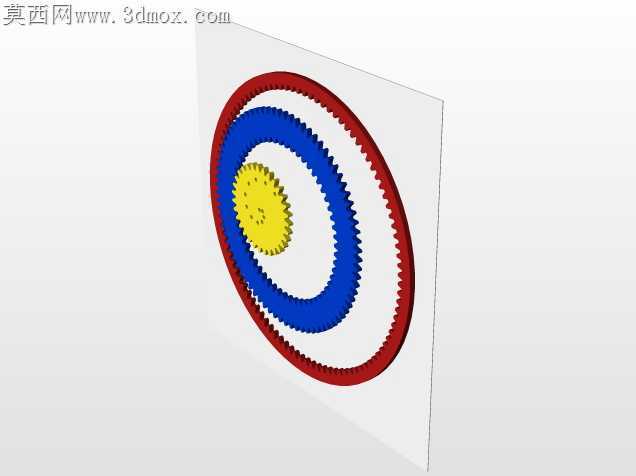

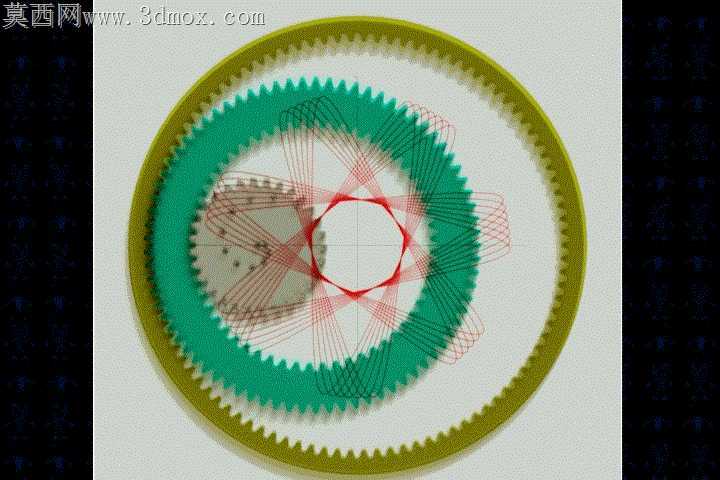

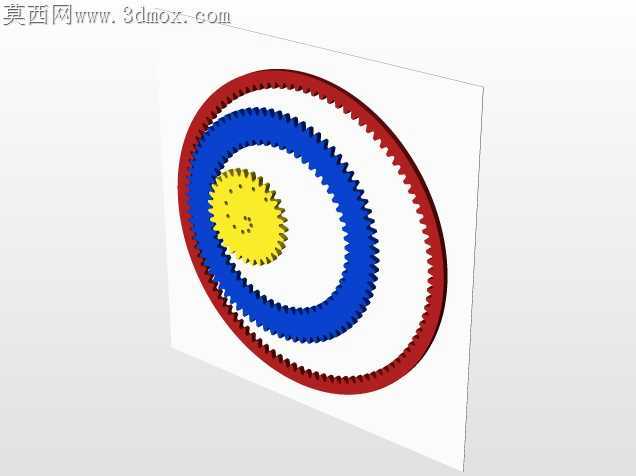

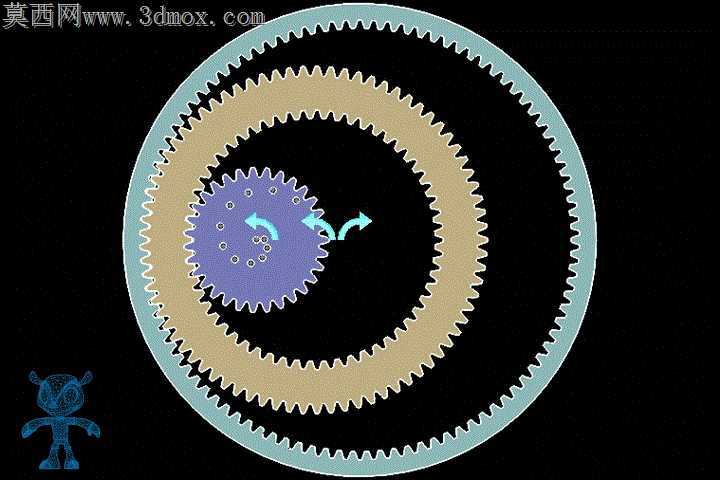

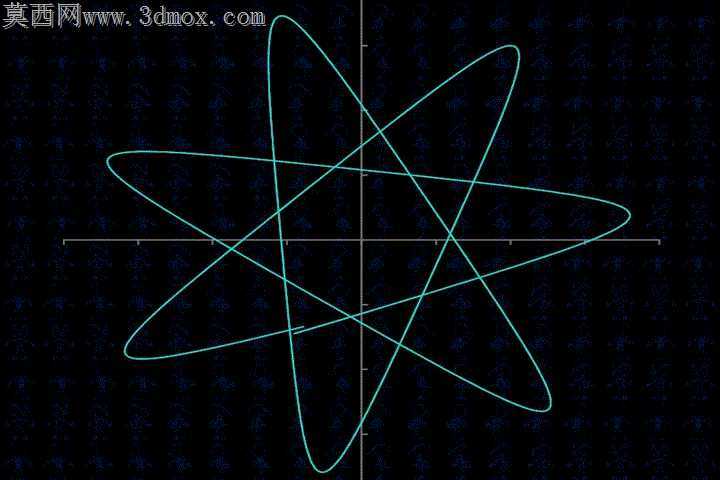

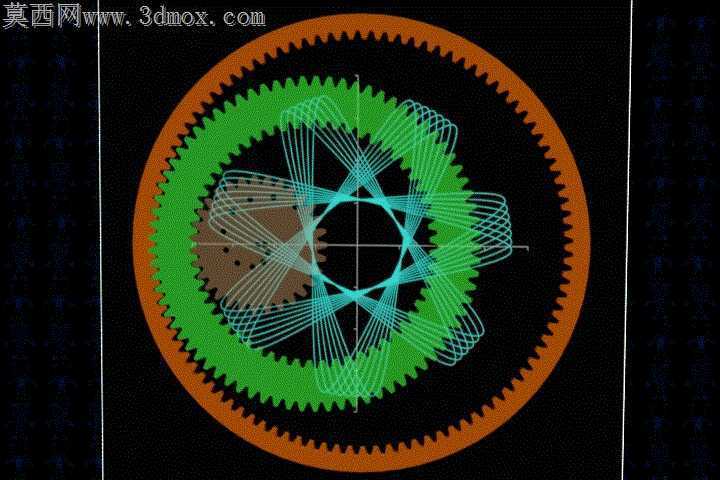

常规行星轮系设计常忽略啮合间隙对运动轨迹可视化的干扰，这套组合结构从加工适配角度出发，把齿廓修形量控制在微米级，避免齿面卡滞的同时，让行星轮公转过程中留下的轨迹线均匀连续，不会出现断档或重叠错乱的问题。内齿圈采用40Cr调质后精滚齿，齿面粗糙度控制在Ra1.6以内，和绿色中间齿圈的啮合侧隙预留0.02mm，既保证传动顺滑，又不会因为间隙过大导致行星轮晃动，破坏轨迹的规整度。中间齿圈的齿顶高做了0.1mm的削顶处理，避免和内侧小行星轮啮合时出现齿顶干涉，很多同类演示结构常忽略这个细节，运转到特定角度就会出现卡滞，甚至打坏齿尖。三个小行星轮的安装孔位同轴度公差控制在0.01mm以内，销轴采用GCr15淬火处理，表面硬度达到HRC60，长时间往复运转也不会出现磨损松旷，轨迹线不会因为销轴旷量出现偏移发散。齿圈的端面做了发黑处理，和运动轨迹的亮青色形成强烈视觉反差，不需要额外打强光就能清晰捕捉到行星轮上描点的运动路径，做传动原理演示时，观众能直观看到内啮合、外啮合叠加后形成的特殊摆线轨迹，比静态原理图的展示效果强数倍。加工时特意把内齿圈的外圆做了0.5mm的凸台，安装时可以直接卡在演示台的定位槽里，不需要额外做压装固定，拆装更换不同齿数的齿圈时，十几秒就能完成切换，适配不同传动比的轨迹演示需求。行星轮上的描点位置特意选在节圆偏外0.3mm处，这个位置画出的轨迹既不会因为太靠近中心变成单调的圆环，也不会因为太靠近齿顶出现轨迹交叉杂乱的问题，最终呈现的花型轨迹对称规整，每一圈的线条间距均匀，兼具机械传动的严谨性和几何图案的观赏性。齿面没有做额外的镀层处理，保留精滚后的金属质感，运转时齿面的反光能清晰展示啮合接触的位置，方便观察啮合区的受力接触痕迹，做实训教学时可以直接用来讲解齿轮啮合的接触斑点调整方法，不用额外准备检测试件。
