双驻留往复凸轮传动机构设计

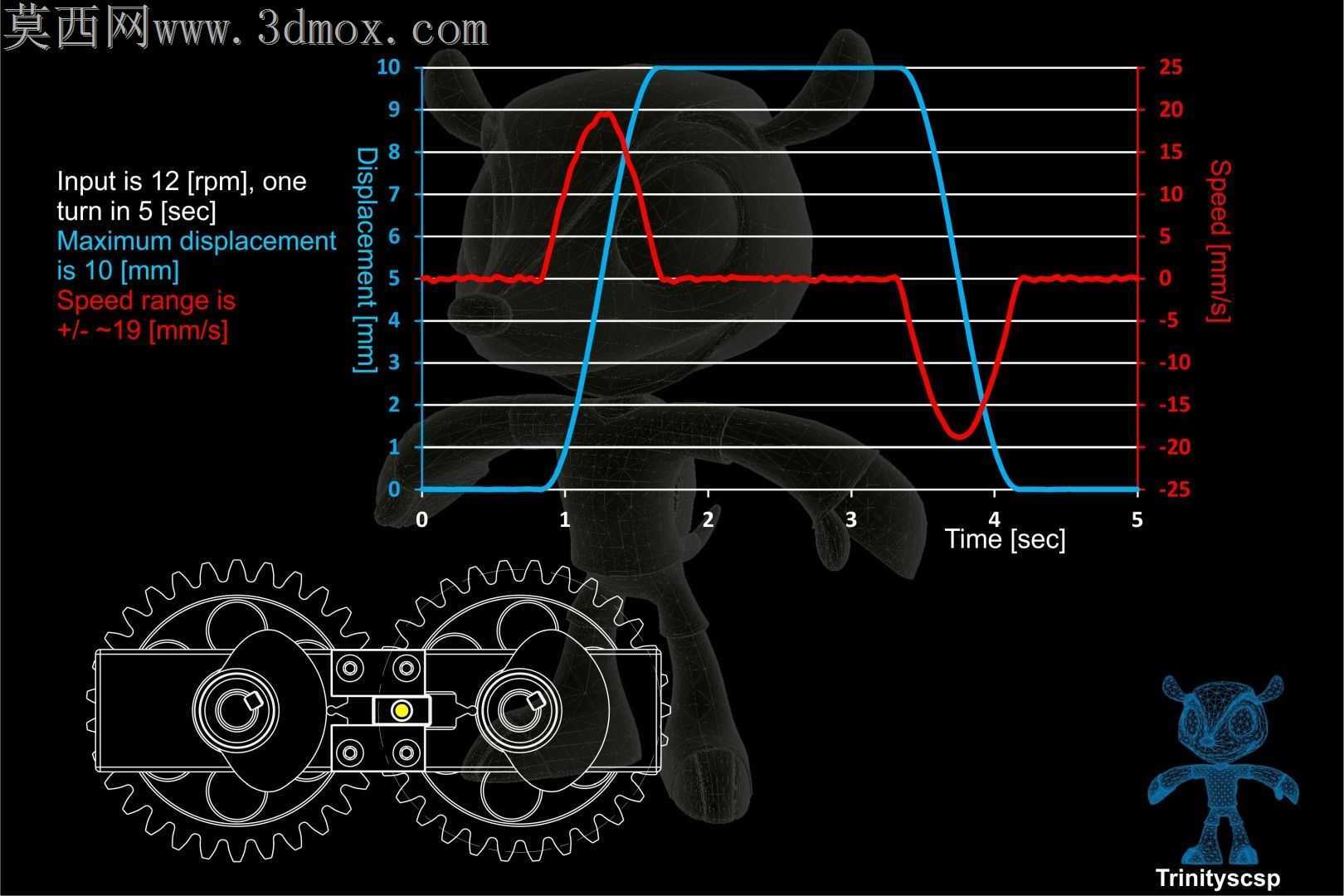

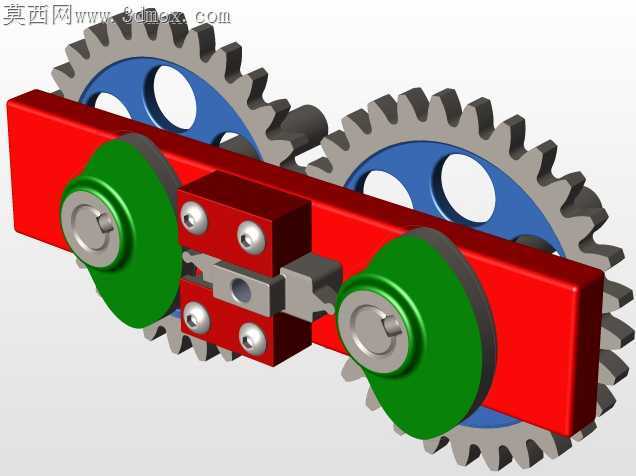

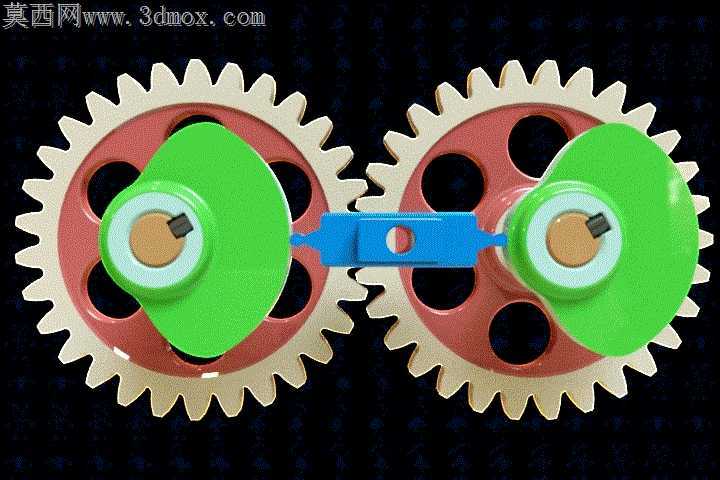

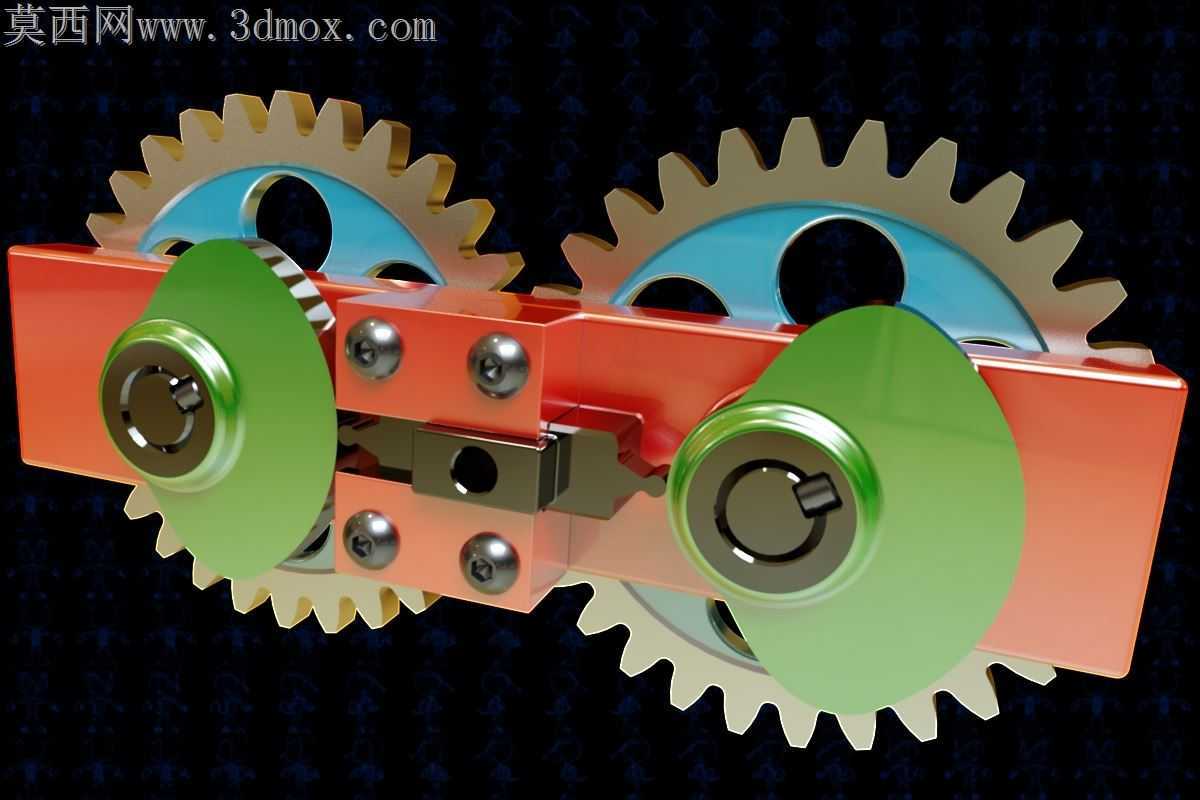

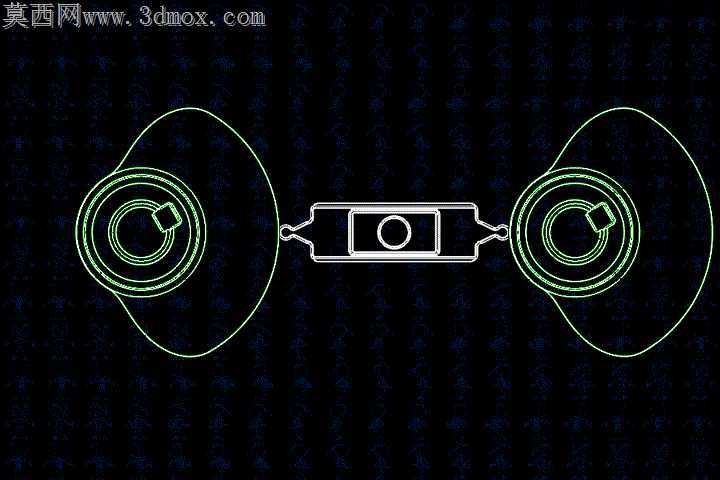

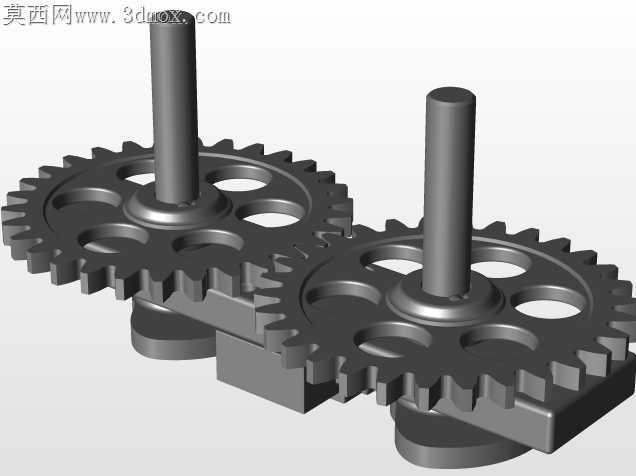

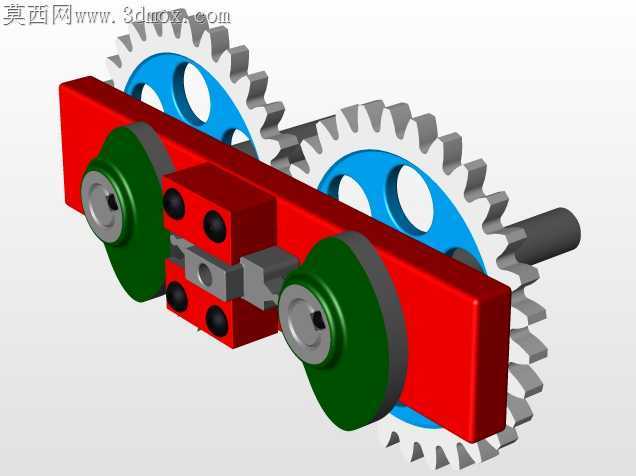

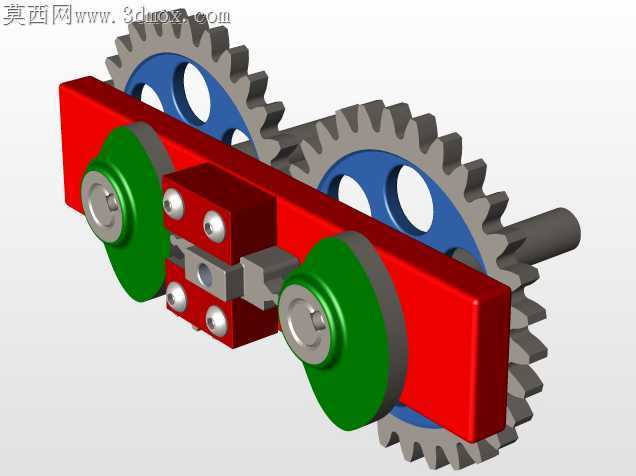

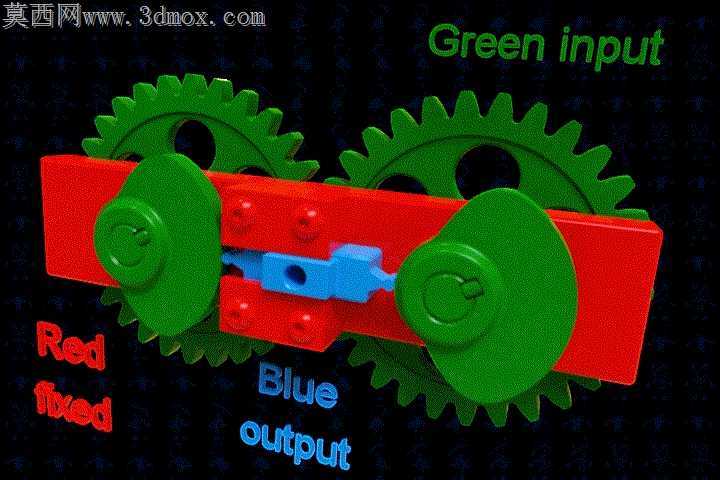

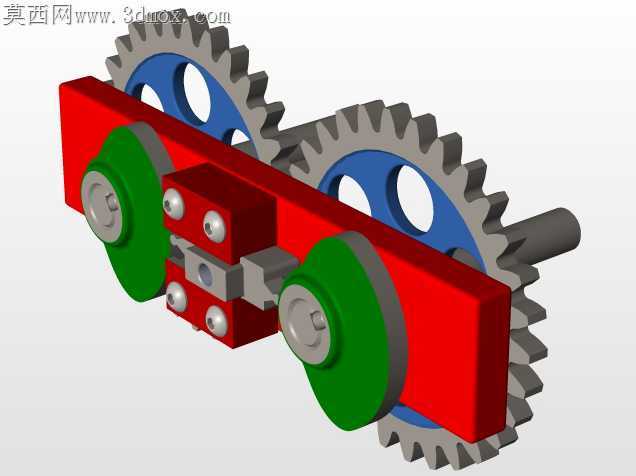

常规往复凸轮机构在双驻留工况下常出现驻留段定位偏移、回程冲击过大的问题，这套双驻留往复凸轮机构从加工适配维度做了针对性的细节打磨，完全贴合小批量机加工的落地要求。凸轮轮廓的两段驻留区特意做了微米级的等半径修型，曲线衔接处没有采用常规的圆弧过渡，而是用曲率连续的样条做顺滑衔接，数控铣削加工时不用频繁换刀接刀，一次走刀就能完成轮廓精加工，避免接刀痕带来的运动卡顿。两个配对凸轮的安装基准孔与凸轮轮廓的同轴度公差控制在0.02mm以内，安装轴上特意设计了扁位定位结构，装配时不用反复打表找正，拧紧锁紧螺钉就能保证两个凸轮的相位角完全匹配，不会出现驻留时序错位的问题。配套的传动齿轮做了减重孔设计，孔边缘倒了1mm的工艺圆角，既降低了转动惯量，又避免铣削加工时孔位边缘出现应力崩边，齿轮齿面的粗糙度要求控制在Ra1.6，不用做后续磨齿工序就能满足低速传动的啮合要求，大幅压缩加工成本。承载凸轮的安装座采用分体式锁紧结构，座体上的轴承安装孔做了H7公差配合，轴承压入后不用额外涂胶固定，后期维护更换凸轮时只需松开侧面的锁紧螺钉就能抽出组件，不用拆解整个传动链。凸轮与齿轮的连接采用平键加端面顶丝的双重固定方式，键槽的位置特意避开了凸轮轮廓的受力区，不会因为键槽的应力集中导致凸轮工作段出现断裂隐患。所有外露的紧固件都采用内六角圆柱头螺钉，螺钉头沉入座体表面0.5mm，既避免运动过程中剐蹭周边部件，也让外观更整洁。这套机构的加工适配设计完全覆盖了从下料、铣削、装配到后期维护的全流程，没有为了视觉效果添加无法加工的装饰结构，每一处结构细节都对应实际加工中的痛点，哪怕是普通的三轴数控铣床也能完成全部零件加工，不需要特殊工装夹具，非常适合用于机械原理课程的实训加工，也能直接移植到小型自动化设备的间歇送料工位上，驻留段的定位精度完全能满足轻载工况的使用要求，长期运行也不会出现明显的精度衰减。
