搅拌机用双孔连接传动连杆结构

在搅拌类设备的动力传递路径中，这类双孔连杆属于核心的运动转换构件，主要承担将旋转动力输出端的圆周运动转化为搅拌执行端往复或摆动动作的作用，常见于中小型立式搅拌设备、实验室分散搅拌装置以及部分食品加工搅拌工位的传动系统中。从实际工况适配角度看，这类连杆长期处于交变载荷作用下，工作过程中既要传递扭矩，也要承受搅拌端物料阻力带来的冲击载荷，因此结构设计上优先保证了刚性与抗疲劳性能的平衡。

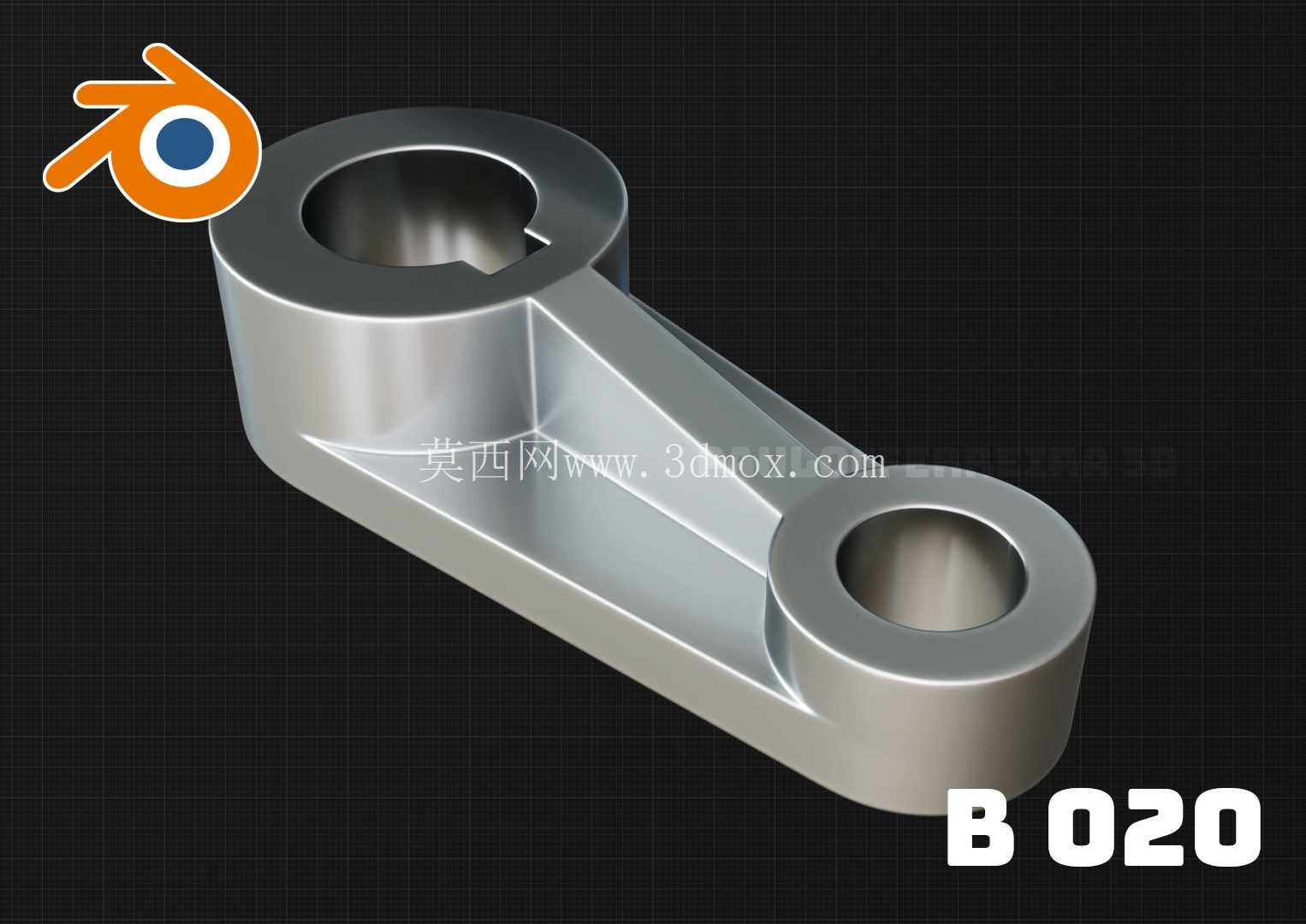

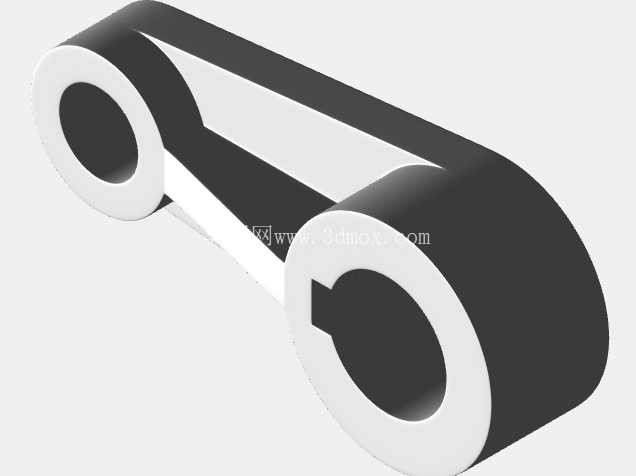

从结构细节来看，构件整体采用一体化铸造后精加工的工艺路线成型，主体为变截面的肋板连接结构，两端分别设置同轴度要求较高的通孔，大直径孔端用于对接动力输出轴的偏心轮结构，小直径孔端用于连接搅拌轴的摆臂接头。两个安装孔的孔径差根据动力输入与输出端的轴径匹配设计，孔壁预留了轴承安装的配合公差，实际装配时孔内会镶嵌自润滑铜套或深沟球轴承，降低铰接位置的转动磨损，延长构件的维护周期。连接两个孔位的肋板采用了中间厚、边缘过渡圆角的结构形式，既避免了应力集中导致的疲劳断裂风险，也在满足强度要求的前提下尽可能控制了构件自重，降低动力传递过程中的惯性损耗。

设计过程中首先需要确认的是两端孔的中心距参数，这个尺寸直接决定了搅拌执行端的摆动行程范围，中心距偏差需要控制在±0.05mm以内，否则会导致传动卡滞或者搅拌动作幅度不符合工艺要求。安装边界方面，大孔端的外圆直径需要匹配偏心轮座的安装空间，避免转动过程中与周边的机架护板、传动带轮发生运动干涉；小孔端的外圆尺寸要适配摆臂接头的让位槽，保证铰接后摆动角度范围内无结构碰撞。肋板的厚度设计参考了额定传递扭矩的计算结果，按照45号铸钢的材料许用应力核算，在1.5倍额定载荷下安全系数不低于2.5，满足搅拌设备启动瞬间的冲击载荷耐受要求。

从实际应用场景出发，这类连杆的工作环境往往伴随少量物料飞溅、潮湿或者粉尘附着的情况，因此结构表面没有设计多余的凹槽或者窄缝，避免物料残留堆积后增加清洁难度，所有的棱边都做了R2以上的圆角过渡，既降低了铸造过程的脱模难度，也减少了应力集中点。孔的端面设计了高出肋板平面的凸台结构，装配时凸台端面与轴承端面贴合，保证轴承安装的定位精度，同时也避免了肋板平面直接与配合件摩擦，减少不必要的接触面磨损。在建模过程中需要重点关注两个孔的轴线平行度公差，平行度偏差超过0.1mm就会导致传动过程中出现别劲现象，加速轴承和轴的磨损，因此特征建模时需要以大孔轴线为基准，严格约束小孔轴线的平行度与中心距尺寸，过渡圆角的尺寸要保持均匀一致，避免铸造时出现壁厚不均导致的缩孔缺陷。

这类结构除了应用在搅拌设备上，经过尺寸调整后也可以适配在轻型冲床的曲柄传动机构、自动化送料装置的摆杆传动单元中，核心的设计逻辑都是通过两端铰接的连杆结构实现旋转运动到摆动/直线往复运动的转换，设计时只需要根据具体的载荷大小、行程要求调整孔距、孔径以及肋板截面尺寸即可，整体结构的工艺性较好，适合中小批量的铸造生产，后续的精加工工序也只需要完成两个孔的镗削和端面的铣削，加工难度低，成本可控，能够满足通用工业设备的配件替换需求。
