搅拌机用铸造支撑连接结构件

该结构件为搅拌设备配套的核心支撑连接部件，主要应用于中小型工业搅拌装置的机架与搅拌轴系的衔接部位，在食品浆料搅拌、化工溶剂混合、建筑辅料拌合等工况场景中承担载荷传递与位置固定的作用。从实际使用场景来看，这类支撑件多安装在搅拌罐体的侧方安装基面，一侧通过紧固件与罐体侧壁的预埋安装板贴合固定，另一侧的筒状轴套结构用于穿装搅拌轴的支撑轴段，为搅拌轴的回转运动提供径向支撑，抵消搅拌过程中桨叶搅动物料产生的径向偏载力，避免搅拌轴运转过程中出现挠曲变形，保障搅拌作业的运转稳定性。

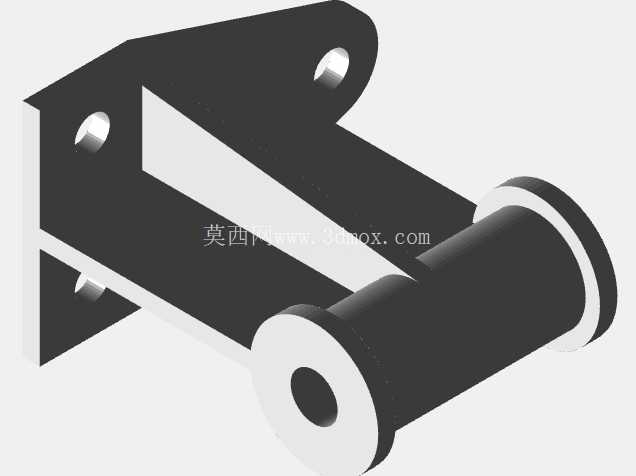

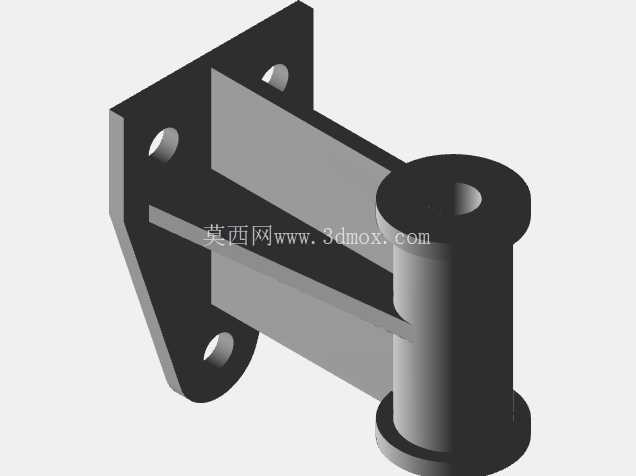

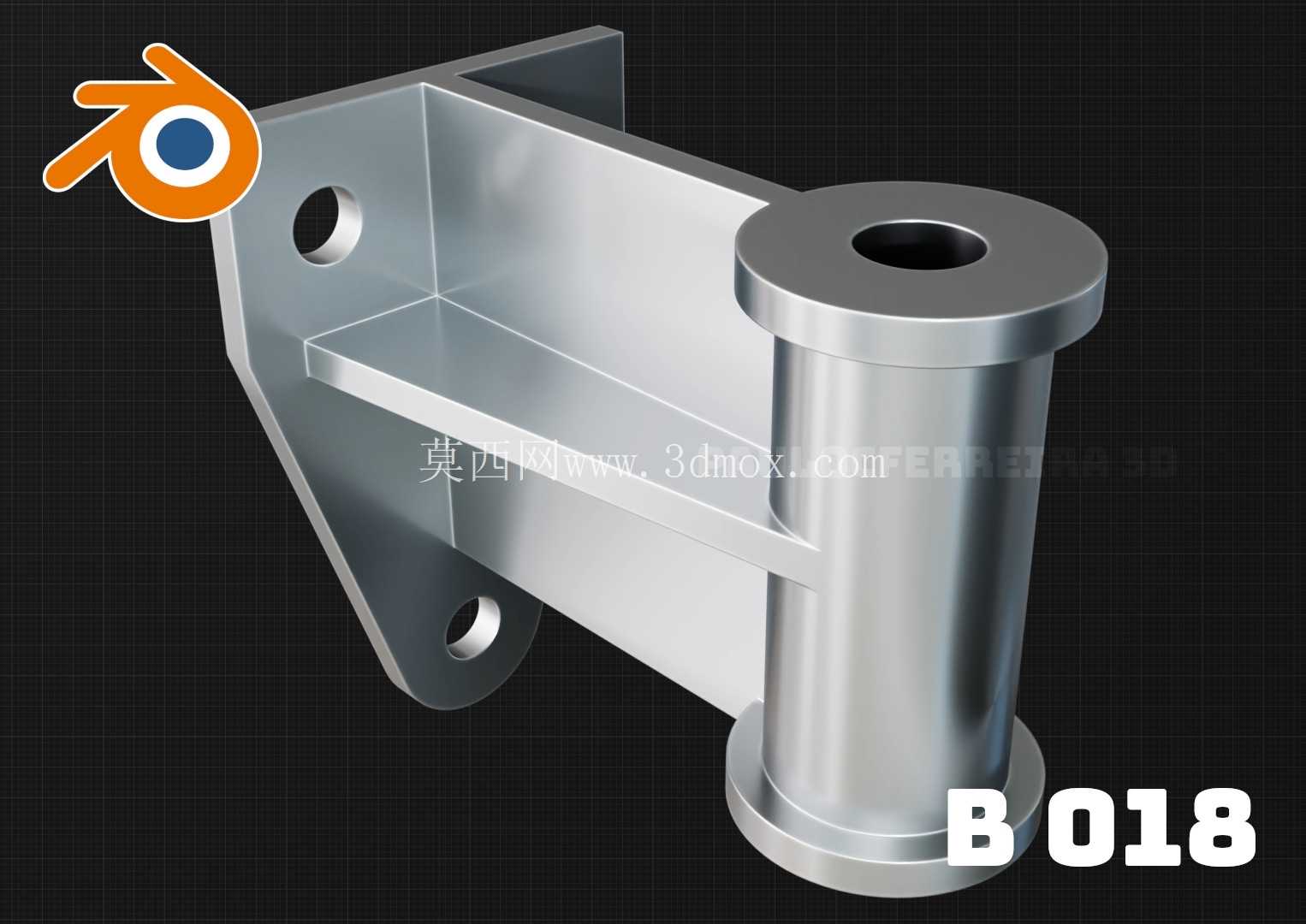

从结构功能特性来看，该部件采用一体化铸造成型后做机加工收尾的工艺路线，整体分为安装基板与支撑筒两个核心功能段。安装基板为带弯折加强的板状结构，板面上预留两个同轴的螺栓穿装孔，孔位周边做局部加厚处理，避免螺栓锁紧时板面出现压溃变形；基板与支撑筒的衔接部位设置了横向加强筋，筋板沿载荷传递方向布置，可将支撑筒承受的径向载荷均匀分散到整个安装基板面，降低局部应力集中系数。支撑筒为两端带法兰凸缘的筒状结构，内孔为高精度加工面，用于装配衬套或滚动轴承，两端的凸缘可对装入的轴承起到轴向限位作用，防止轴系运转过程中轴承出现轴向窜动；筒身外径与安装基板的弯折边做圆弧过渡处理，避免铸造过程中出现冷隔、缩孔等缺陷，同时也能消除应力集中带来的断裂风险。

在设计思路层面，该结构件的尺寸匹配完全围绕常规侧装式搅拌机构的安装边界展开：安装基板的两个安装孔中心距适配行业通用的罐体侧装基座孔位标准，可直接替换同规格的老旧支撑件，无需对原有罐体安装面做二次加工；支撑筒的内孔直径匹配常用搅拌轴的支撑轴径尺寸，筒身长度根据搅拌轴与罐体侧壁的安全间距设定，既保证搅拌桨与罐壁之间留有足够的运转间隙，避免桨叶刮蹭罐壁，又能控制支撑段的悬臂长度，降低轴系的挠度。安装基面的平面度要求控制在0.1mm以内，保证安装后支撑筒的轴线与搅拌轴的回转轴线重合度偏差在允许范围内，减少轴系运转时的附加载荷。

从安装边界来看，该部件安装时需保证安装基板与罐体安装面之间加装密封垫片，避免罐内物料从安装缝隙渗漏；螺栓穿装后需采用对角锁紧的方式逐步拧紧，锁紧力矩控制在对应螺栓等级的推荐范围内，防止板面因受力不均出现翘曲。支撑筒内装配轴承时需保证轴承端面与筒端凸缘贴合到位，装配后需手动盘动轴段检查转动灵活性，无卡滞、偏斜情况后方可完成后续桨叶安装。这类支撑件的结构设计充分考虑了铸造工艺的成型特性，所有转角处均设置了工艺圆角，壁厚保持均匀过渡，避免铸造过程中出现壁厚差过大导致的铸件变形；非加工面保留铸造原面，仅对安装贴合面、螺栓孔、内孔支撑面做精加工，在保证装配精度的前提下控制加工成本，适配批量铸造生产的工艺要求。在实际工况中，该结构件可承受搅拌过程中持续的交变径向载荷，加强筋的布置方向与主要受力方向一致，可有效提升部件的抗疲劳性能，延长设备的维护周期，减少因支撑件变形导致的轴系故障停机概率。
