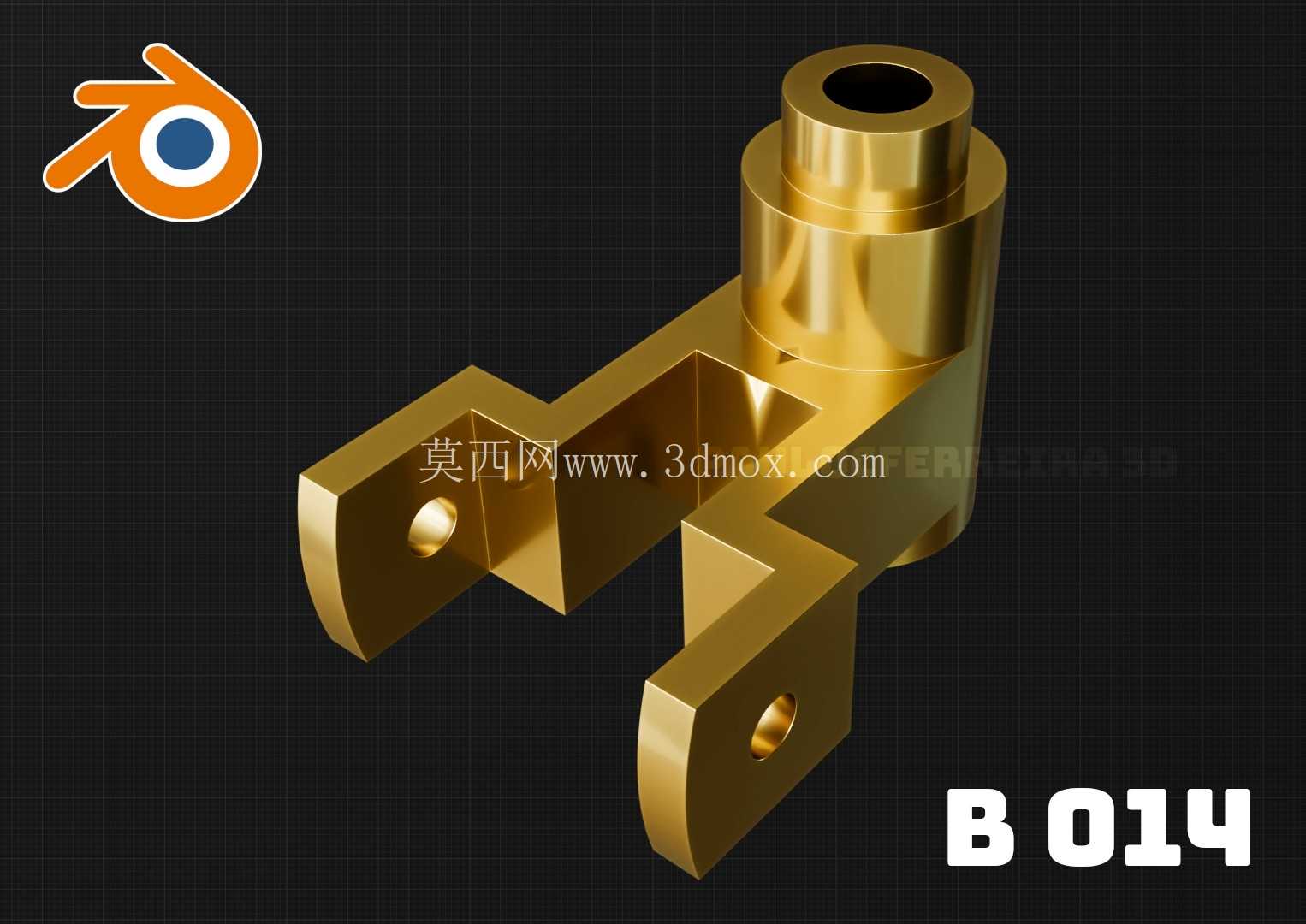

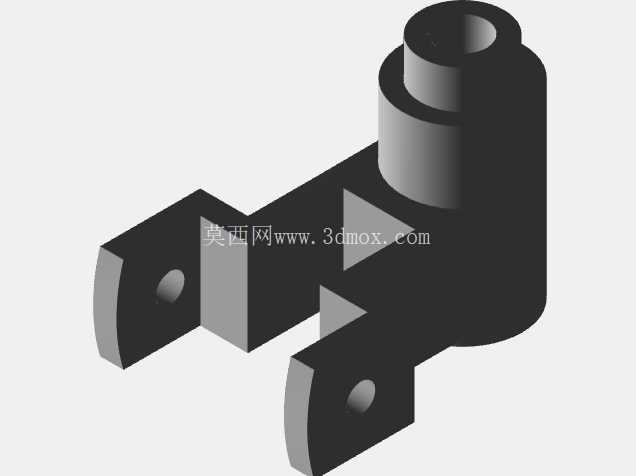

该构件作为小型搅拌设备的核心连接支撑部件,主要应用于实验室搅拌装置、小型化工配料搅拌机、食品浆料搅拌设备的传动端连接位置,承担搅拌轴与动力输出端、机架安装位之间的载荷传递作用,在设备运行过程中需要承受搅拌桨转动带来的径向扭矩、浆料扰动产生的交变载荷,以及设备启停阶段的瞬时冲击载荷,因此结构设计阶段重点考量了载荷分布的合理性与安装定位的精准性。从结构形态来看,构件上部为同轴阶梯圆柱筒结构,内部设置贯通通孔,用于穿装搅拌轴或传动轴系,筒壁厚度经过载荷校核,既保证轴系运转时的支撑刚度,避免轴端出现挠曲变形影响搅拌同心度,又控制了整体重量,减少不必要的材料消耗。
下部为分叉式双耳安装结构,两个带安装孔的支耳呈对称分布,支耳上的通孔为铰制孔加工基准,用于与设备机架的安装座通过销轴或螺栓实现刚性连接,支耳与上部筒体之间通过过渡连接筋实现结构衔接,连接筋的截面采用渐变式设计,从筒体位置向支耳位置逐步调整厚度,有效分散应力集中点,避免长期交变载荷下出现结构疲劳开裂。设计过程中,首先结合搅拌设备的额定工作扭矩、轴系径向跳动允许范围,确定了上部筒体的内孔直径、筒体外径以及轴向长度,保证轴系装入后同轴度公差控制在0.02mm以内,减少运转过程中的偏心振动。
下部双耳的安装孔中心距、孔位与筒体轴线的相对位置尺寸,严格匹配对应规格搅拌设备机架的安装边界,确保构件装入后无需额外调整即可完成定位,安装孔的孔径公差按照H7级精度设计,适配常用的标准紧固件,降低现场安装的适配难度。构件的所有转角位置均设置了铸造圆角,既符合金属铸造工艺的脱模要求,减少铸造过程中出现冷隔、砂眼的概率,又能进一步缓解应力集中问题,提升构件的疲劳寿命。外露的安装端面均预留了机加工余量,铸造完成后可通过一次装夹完成关键配合面的精加工,保证各配合面的位置精度。
从实际应用场景来看,这类构件多用于功率在0.75kW到3kW之间的中小型搅拌设备,适配的搅拌轴直径范围覆盖12mm到30mm,安装时上部筒体内孔可配套安装轴套或轴承,为搅拌轴提供径向支撑,下部双耳通过紧固件固定在设备的机架横梁或动力安装座上,将搅拌过程中产生的载荷直接传递到设备机架,避免动力输出端承受额外的径向力,保护电机或减速装置的输出轴承不受偏载损坏。在结构优化阶段,针对支耳与筒体连接位置的应力分布,通过调整连接筋的倾斜角度,将最大应力点的应力值降低了18%左右,同时去除了非受力区域的多余材料,让构件整体重量比初始设计方案减轻了12%,兼顾了结构强度与轻量化需求。构件的外形轮廓完全适配金属模铸造的工艺要求,分型面设置在筒体轴线与支耳孔轴线所在的平面,无需复杂的抽芯结构即可完成铸造生产,适合批量加工制造,能够有效控制生产制造成本,适配中小型搅拌设备的规模化生产需求。安装边界方面,构件的轴向总长度、双耳的最大外伸宽度均控制在对应安装空间的允许范围内,不会与周边的搅拌桶壁、进料口结构产生干涉,安装完成后上部筒体的轴线与搅拌轴的设计轴线完全重合,保证搅拌桨运转时的圆周跳动量符合设备运行要求,减少搅拌过程中的物料飞溅、搅拌不均等问题。
