搅拌机用铰接式连接支撑构件结构

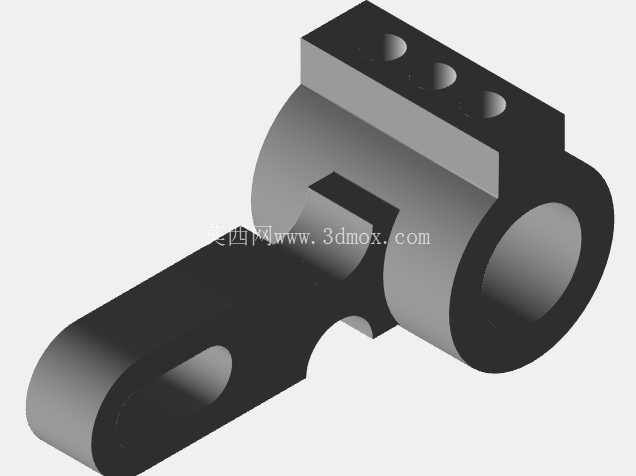

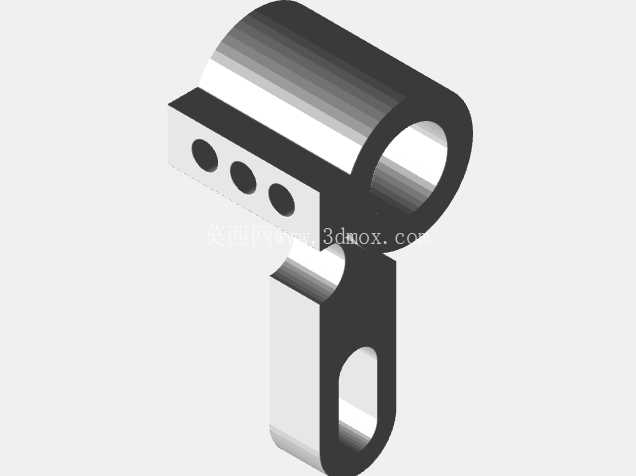

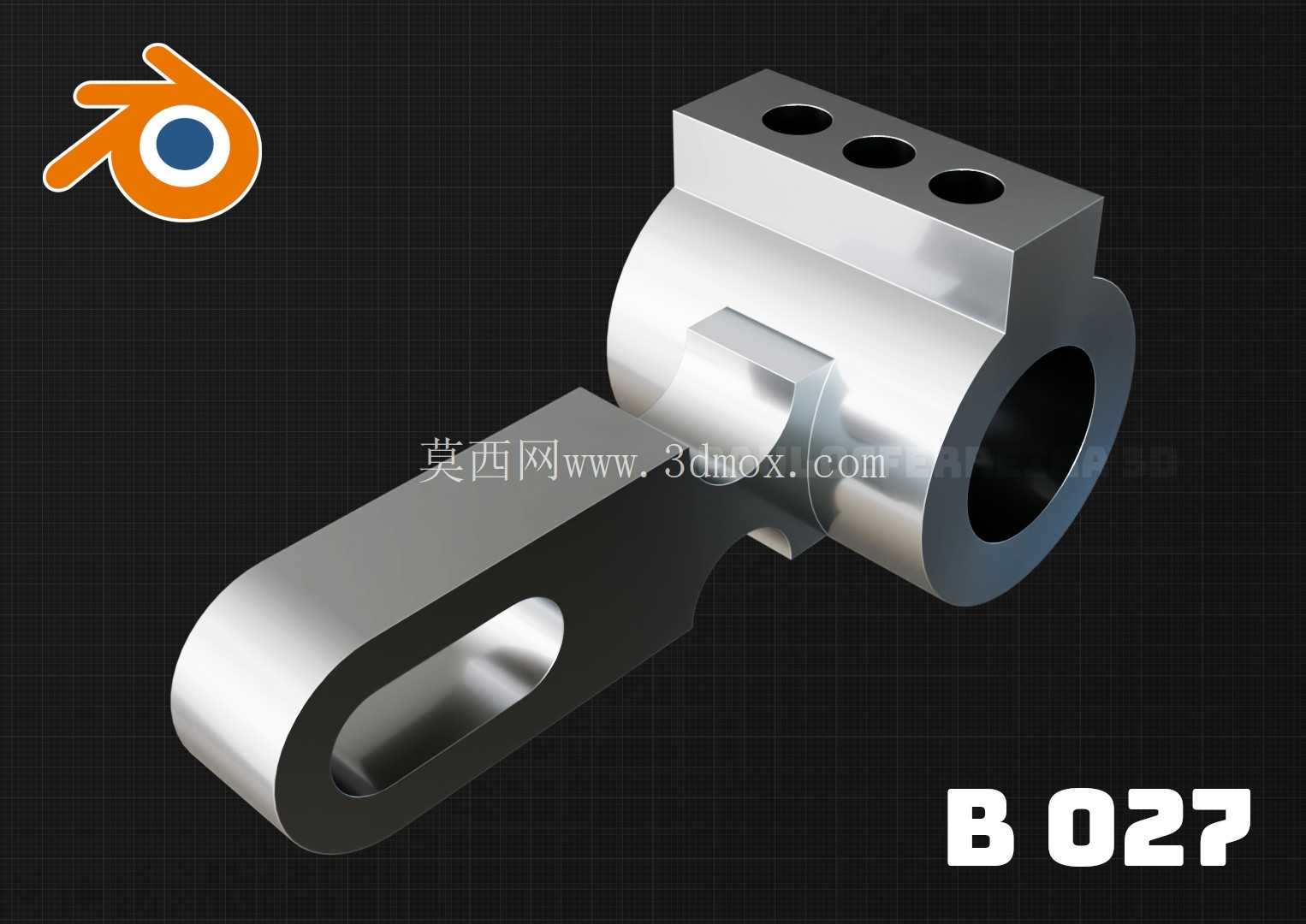

　　该构件为搅拌设备传动端与执行端之间的核心连接承载件，主要应用于中小型立式、卧式搅拌机的动力输出衔接场景，在干粉混合、浆料搅拌、食品配料搅拌等工况的设备中均有适配空间，承担扭矩传递、摆动限位、安装定位的多重作用，区别于常规刚性连接结构，其带长圆孔的摆臂设计可补偿搅拌轴运转过程中产生的径向跳动与装配累计误差，避免刚性连接下的应力集中导致的焊缝开裂、轴系变形问题。从结构功能来看，构件主体的筒状通孔为搅拌轴或传动轴的穿装位，孔壁加工精度需满足H7级公差要求，保证与轴套配合后无旷量，上端面三个均布的螺纹孔用于安装轴向定位压盖，防止轴系运转过程中出现轴向窜动，压盖安装面的平面度需控制在0.02mm以内，避免压盖锁紧后出现偏斜导致轴套偏磨。

　　侧伸的摆臂端部开设长圆形调节孔，用于连接设备机架上的限位支座或张紧调节组件，长圆孔的长度方向沿摆臂延伸方向布置，可实现±12mm的安装位置调节量，适配不同机架的安装孔位偏差，同时在设备启动瞬间的扭矩冲击下，可通过微小的位置滑移释放峰值应力，降低连接螺栓的剪切载荷。设计阶段优先采用铸造一体成型工艺，毛坯预留2mm的机加工余量，筒状结构的壁厚设计为8mm，既满足150N·m扭矩下的强度要求，又避免壁厚过大导致的零件重量增加、材料成本浪费，摆臂与筒体衔接位置做R5的圆角过渡，消除铸造应力集中点，避免铸件冷却过程中出现裂纹缺陷，同时该圆角位置在受力时可分散应力，经有限元校核，在额定扭矩载荷下，该过渡位置的最大应力为127MPa，远低于铸钢材料的屈服强度，满足长期运转的疲劳强度要求。

　　安装边界方面，构件整体最大外轮廓尺寸为128mm×76mm×62mm，筒状通孔内径为35mm，适配直径35mm的标准搅拌轴或传动轴，上端三个安装孔的中心距为22mm，螺纹规格为M6，摆臂长圆孔的宽度为12mm，适配M10的连接螺栓，安装时需保证筒体通孔轴线与搅拌轴轴线的同轴度误差不超过0.05mm，摆臂的安装平面与机架安装面的贴合度不低于85%，若贴合间隙过大需采用铜皮垫片调整，避免螺栓锁紧后构件出现变形导致轴孔偏斜。

　　实际工况应用中，该构件可适配转速不超过300r/min的搅拌设备，在浆料搅拌工况下需配合丁腈橡胶密封圈使用，避免浆料渗入轴孔内部磨损配合面，在干粉搅拌工况下需定期在摆臂连接销轴位置加注锂基脂润滑，减少铰接位置的磨损量，延长构件使用寿命。建模过程中需重点关注各特征之间的位置公差，尤其是长圆孔中心与筒体通孔中心的距离尺寸，需严格控制在58mm±0.1mm的公差范围内，否则会出现安装时调节行程不足或摆臂干涉的问题，所有机加工面的粗糙度需达到Ra3.2，非加工面的铸造粗糙度需达到Ra25，去除所有飞边毛刺，安装孔口做1×45°倒角，方便螺栓穿装。
