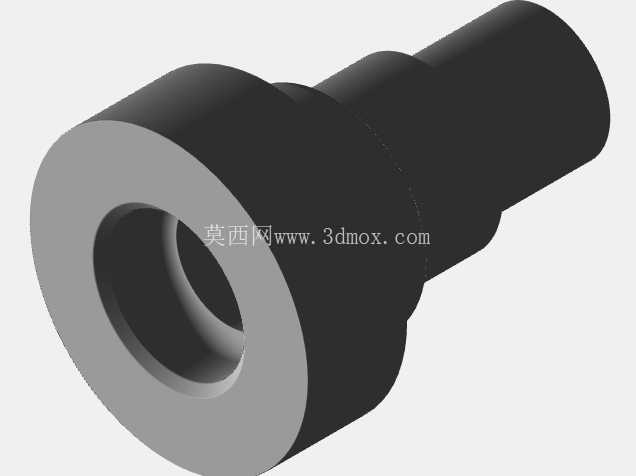

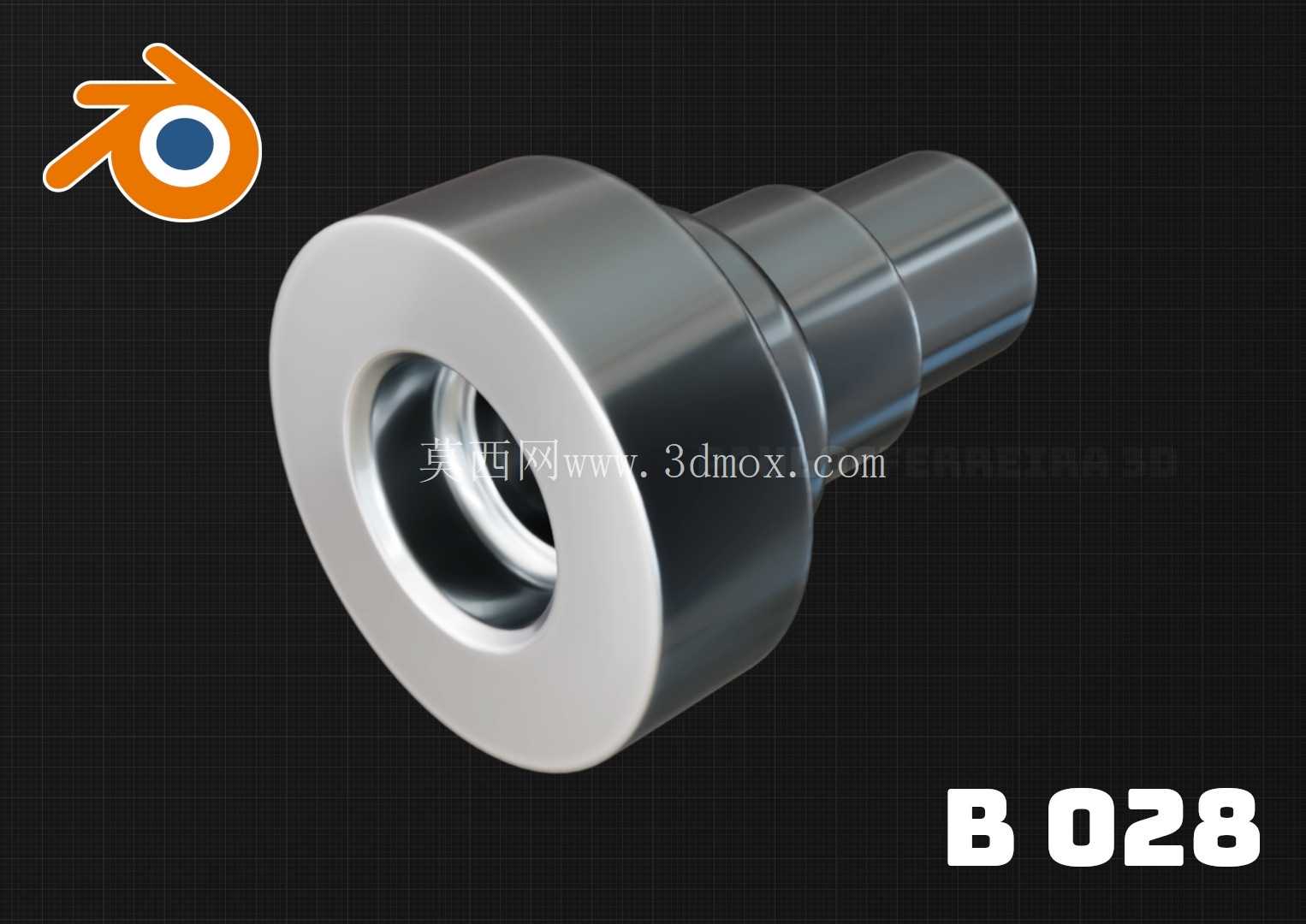

搅拌机用阶梯轴套连接结构三维数模

　　该零件作为搅拌设备传动端的核心连接构件，主要应用于中小型立式搅拌装置的输出轴与搅拌桨叶的衔接位置，在食品配料搅拌、化工小批量溶剂混合、建筑浆料预混等工况下都能见到这类结构的应用。从实际使用场景来看，这类轴套需要同时承担扭矩传递、径向定位以及轴向限位的多重作用，一端的大直径法兰面直接贴合搅拌桨的安装基座，通过端面的静摩擦力配合键槽传递电机输出的旋转扭矩，避免桨叶在带载搅拌时出现打滑移位；逐级收窄的阶梯轴段则依次穿过桨叶安装孔、密封压盖以及轴承内圈，不同直径的轴肩分别对应不同配合件的定位基准，不需要额外加装轴套调整垫就能完成各部件的轴向位置固定，减少装配时的尺寸配做环节。

　　设计过程中优先考虑了装配工艺性，大端的内孔采用过渡配合公差与设备输出轴连接，孔口位置做了1×45度的导入倒角，现场装配时不需要修磨就能顺利套入输出轴端，避免硬敲打入导致的孔壁变形或轴面刮伤；外圆的各阶梯端面都做了0.5毫米的退刀槽处理，不管是车削加工时的退刀，还是后续磨削加工保证端面垂直度，都有足够的工艺空间，不会出现刀具碰伤相邻轴面的问题。从安装边界尺寸来看，大端法兰的外径控制在适配常规100毫米直径搅拌桨安装座的范围，法兰厚度满足M6紧固螺钉的沉头孔深度要求，不会出现螺钉头突出法兰面干涉密封件安装的问题；最细的末端轴段直径适配常规20毫米内径的骨架油封，轴段表面粗糙度要求达到Ra1.6，保证油封唇口在长期旋转摩擦下不会出现异常磨损，延长密封件的更换周期。

　　结构设计上特意将应力集中的轴肩位置做了R2的圆角过渡，而不是直接采用直角台阶，在搅拌过程中遇到物料粘度突变带来的冲击载荷时，圆角可以分散轴肩位置的集中应力，避免长期交变载荷下出现疲劳裂纹，延长零件的整体使用寿命。零件的材质选用适配铸造工艺的中碳钢，毛坯采用精密铸造方式成型，留单边1.5毫米的加工余量，既减少后续机加工的材料去除量，也能保证内部材质的致密性，避免铸造气孔、缩松等缺陷影响零件的结构强度。

　　实际选型时需要注意，该结构适配的输出轴转速不超过300转每分钟，传递额定扭矩不超过120牛米，适合低转速大扭矩的搅拌工况，如果用于高速分散类搅拌设备，还需要额外做动平衡校正，调整轴段的同轴度公差到0.02毫米以内，避免高速旋转时出现径向跳动过大的问题。装配时需要注意各阶梯轴段的配合公差，与轴承内圈配合的轴段采用k6公差，与密封件配合的轴段采用h7公差，与桨叶安装孔配合的轴段采用g6公差，不同配合精度对应不同的装配要求，过盈量过大容易导致装配困难甚至零件胀裂，间隙过大则会出现运行晃动、噪音过大的问题。
