该结构件为搅拌设备传动端与搅拌轴系衔接的核心安装支座,主要应用于中小型立式搅拌设备的机架连接部位,在食品配料搅拌、化工溶剂混合、建筑浆料拌合这类工况中,承担动力输出端与搅拌执行端的载荷传递作用,运行过程中需要承受搅拌桨转动带来的径向交变载荷,以及物料搅动时产生的不规则冲击载荷,因此结构的刚性与安装定位精度直接影响整套搅拌设备的运行稳定性,若支座刚性不足或安装孔位偏差过大,会导致搅拌轴出现偏摆,轻则加剧密封件磨损出现物料泄漏,重则造成桨叶碰撞桶壁引发设备故障。

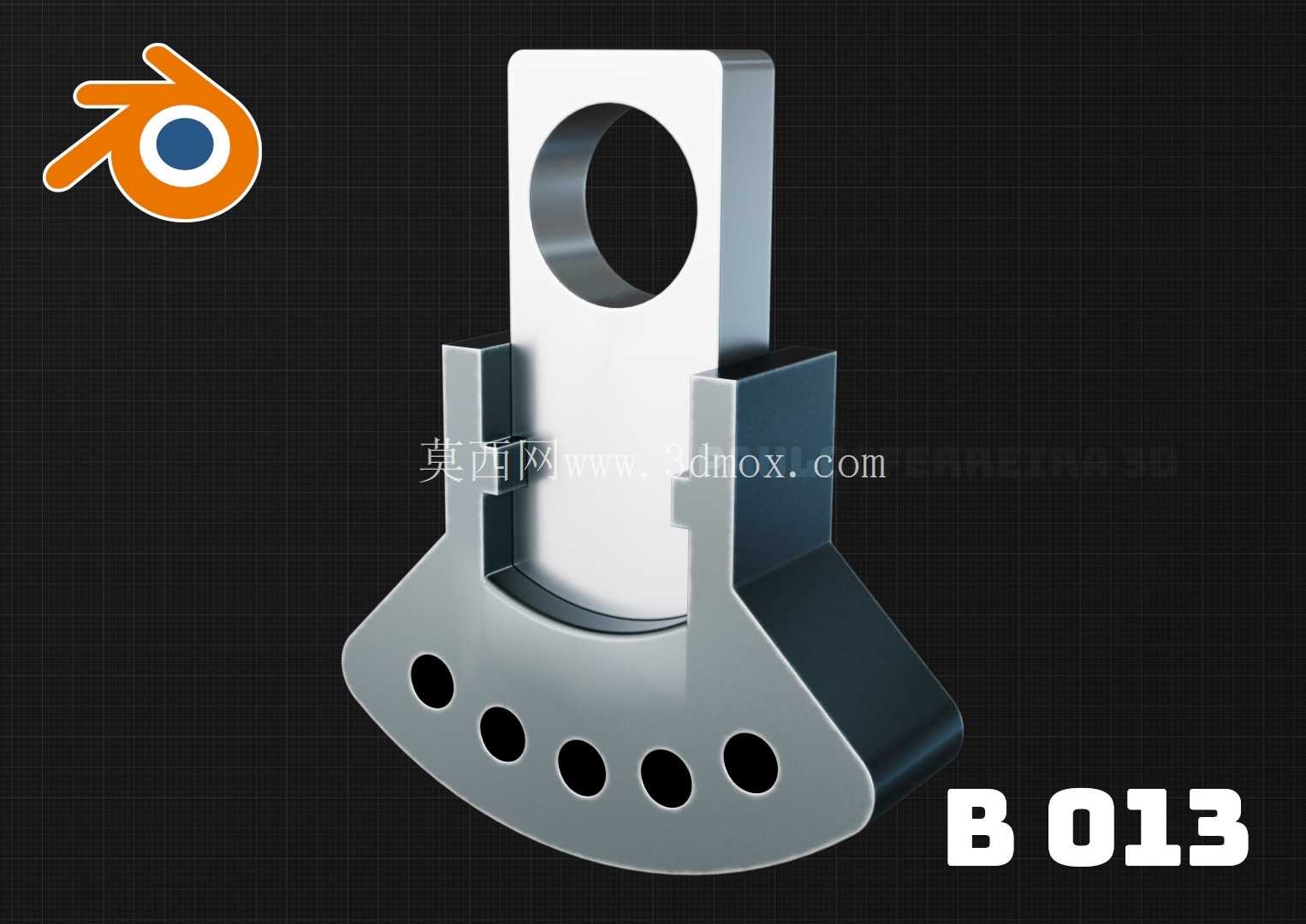

从结构设计逻辑来看,上部的单吊耳式通孔为动力输出轴的避让与定位孔,孔径尺寸匹配常用的搅拌轴连接法兰轴径,孔壁做了加厚处理,避免长期受载出现孔位变形;两侧的凸起卡槽为机架导轨的安装限位结构,安装时可直接卡入机架预设的导向槽内,无需额外做侧向定位,能大幅缩短现场装配的调校时间,卡槽的配合公差选取H7/g6间隙配合,既保证安装时的顺畅性,又不会出现过大的配合间隙导致运行晃动。
下部的扇形基座为主要的承载面,扇形弧度匹配搅拌桶顶部的安装法兰弧度,基座上均匀排布的五个通孔为紧固件安装孔,孔位间距按照通用搅拌机架的安装孔距设计,可适配多数同规格标准搅拌设备的安装接口,安装时通过螺栓穿过该组孔位与下部机架锁紧,扇形结构的设计相比传统方形支座,能在相同安装覆盖范围下减少不必要的结构冗余,降低铸件整体重量,同时扇形边缘的圆弧过渡可避免应力集中,提升铸件的抗疲劳性能。
建模过程中需要重点关注几个尺寸边界:上部定位孔的中心与下部扇形基座弧面的同轴度公差需要控制在0.05mm以内,保证轴系安装后与搅拌桶中心重合;两侧卡槽的对称度公差不超过0.03mm,避免装入机架时出现卡滞;下部五个安装孔的位置度公差控制在0.1mm以内,确保与机架孔位完全对中,不会出现螺栓强行穿入产生的装配内应力。结构的壁厚设计遵循均匀等厚原则,整体壁厚保持在8mm,各转角处均做R3-R5的圆角过渡,既符合铸造工艺的脱模要求,减少铸件缩孔、裂纹等缺陷的产生,又能避免尖角处的应力集中问题。在实际选型应用时,该支座适配的搅拌轴径范围为30-50mm,可承受的最大径向载荷不超过12kN,适配的搅拌设备容积在0.5-2立方区间,安装时需要注意上部定位孔与轴套的配合间隙,装配前需清理孔壁与卡槽面的铸造飞边,保证配合面的贴合度,锁紧下部安装螺栓时需按照对角顺序分次拧紧,避免基座受力不均出现翘曲变形。
