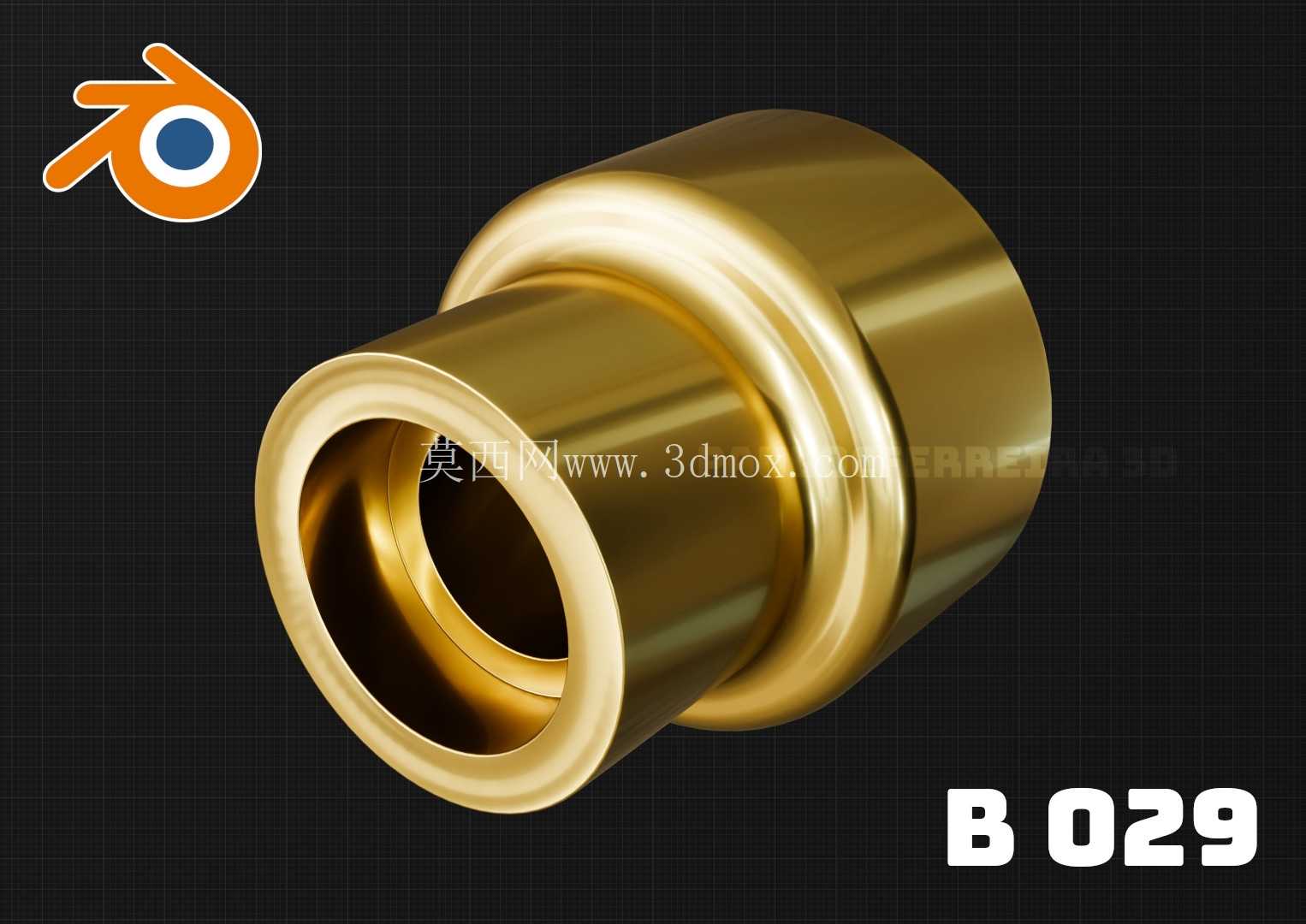

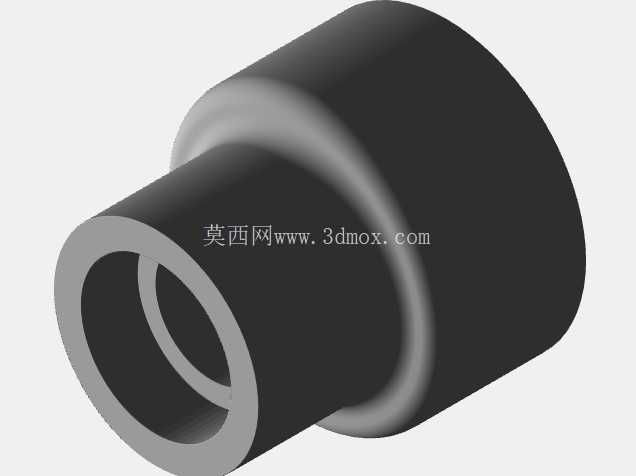

搅拌机用黄铜材质轴套连接构件

　　在中小型搅拌设备的传动端与搅拌轴衔接位置，这类带阶梯限位结构的铜质轴套是极为常见的受力衔接零件，日常多应用在食品配料搅拌、小型化工溶剂混配、实验室浆料分散这类工况的设备上，主要承担搅拌轴的径向定位、转动过程中的耐磨支撑，同时抵消部分搅拌作业时桨叶带动物料翻滚产生的径向窜动，避免搅拌轴直接和设备安装基座的金属面硬摩擦，延长核心传动部件的更换周期。从结构设计逻辑来看，这个零件采用了一端大直径凸缘、一端小直径插接段的阶梯式构型，凸缘端面的平整面是安装时的轴向定位基准，装配时小直径段插入基座的安装孔内，凸缘端面完全贴合基座安装面，就能快速完成轴向位置的固定，不需要额外加装调整垫片来控制安装间隙，能大幅减少现场装配的调校时间。

　　零件的内孔是整段贯通的光滑圆柱面，加工时需要严格控制内孔的圆柱度公差，保证和搅拌轴配合时的间隙均匀，避免出现局部卡滞、转动时偏磨的问题；外圆面的两段阶梯位置做了圆弧过渡处理，没有尖锐的直角棱边，一方面是消除铸造和机加工时的应力集中点，避免零件在长期交变载荷下出现阶梯位置的开裂，另一方面也能减少装配时插入安装孔的剐蹭，降低装配难度。从安装边界的尺寸逻辑来看，小直径段的外径尺寸和常规搅拌设备基座的安装孔为间隙配合，装配时可以轻松推入，凸缘的外径比小直径段大出约三分之一，这个尺寸差刚好能覆盖安装孔的周边平面，保证压紧时的受力面足够，不会出现局部压溃基座材质的问题；零件的整体轴向长度刚好匹配常规小型搅拌机基座的安装壁厚，安装后内孔两端不会和周边的传动部件、密封件产生干涉，能给后端的密封胶圈预留出足够的安装空间，避免搅拌过程中的物料顺着轴的缝隙渗漏到传动仓内。

　　材质选用铸造黄铜也是基于实际工况的考量，黄铜本身的自润滑性能较好，在搅拌轴低速转动的工况下，即使短时间出现润滑脂缺失的情况，也不会出现和钢轴抱死的问题；同时黄铜的耐腐蚀性能优于普通碳钢，在接触弱腐蚀性配料、含水浆料的时候，不会轻易出现锈死、拆卸困难的问题，后期设备维护时可以轻松拔出更换，不需要做破坏性的拆卸。在建模过程中，这类零件需要重点关注几个关键尺寸的约束：首先是内孔和外圆的同轴度，必须控制在合理的公差范围内，否则装配后会出现搅拌轴偏心，转动时产生明显的抖动，连带影响桨叶的动平衡，加剧设备整体的振动噪音；其次是凸缘端面和内孔轴线的垂直度，要是端面存在倾斜，锁紧固定后会让轴套出现偏斜，直接导致搅拌轴的转动阻力变大，加速轴和孔的磨损；另外外圆阶梯处的过渡圆角不能随意省略，很多新手建模时习惯直接做直角衔接，实际生产铸造时直角位置很容易出现浇铸不满、内部缩松的缺陷，后续受力时就会从这个位置断裂，直接影响零件的使用寿命。

　　这类零件虽然看起来结构简单，但是在搅拌设备里属于易损的核心支撑件，设计时不能只看外观构型，必须结合实际的装配关系、受力情况、工况环境来调整各个尺寸的细节，比如针对有一定腐蚀性的物料工况，可以适当增加凸缘的厚度，提升零件的结构强度；针对高速搅拌的工况，可以在内孔壁上预留润滑油槽的位置，方便定期补充润滑脂，进一步延长零件的更换周期。实际装配的时候，这个轴套的外圆和安装孔之间不需要过盈配合，采用小间隙配合外加侧面紧定螺钉固定的方式即可，这样后期维护更换时不需要专用的拉拔工具，松开紧定螺钉就能直接取出，大幅降低设备运维的时间成本；凸缘和基座贴合的面可以加装一个薄的密封垫片，既能弥补两个接触面的平面度误差，也能阻挡外部的物料粉尘进入配合缝隙，避免长期使用后粉尘堆积导致轴套和基座锈死粘在一起。
